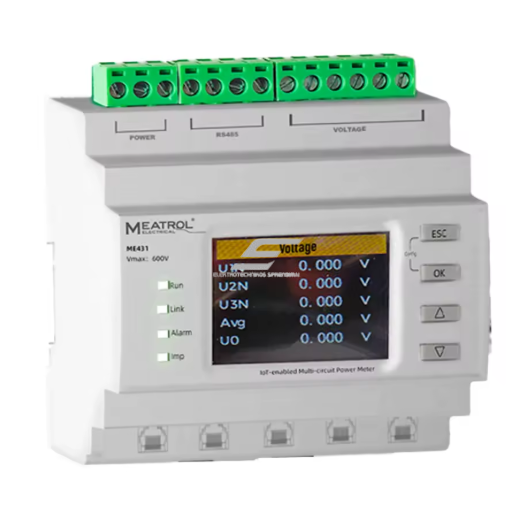

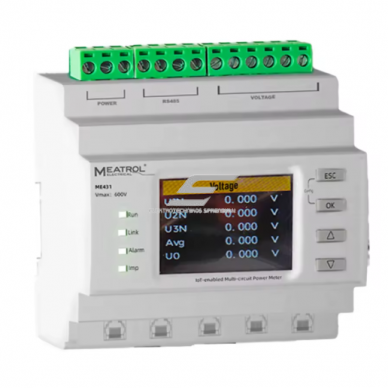

Четырёхканальный трёхфазный интеллектуальный счётчик электроэнергии | с Web-сервером | на DIN-рейку | класс точности 0.5S | 6 тарифов | MODBUS RTU / TCP | ME431Q4-2

Технические характеристики

Тип: 4-контурный интеллектуальный счётчик / анализатор электроэнергии
Модель: ME431Q4-2
Монтаж: DIN-рейка
Связь: MODBUS RS485 (RTU); MODBUS TCP/IP
Встроенный веб-сервер: Да
Внутренняя память: 8 ГБ eMMC
Класс точности: 0.5S
Анализ гармоник: До 50-й гармоники
Тарифы: 6 тарифов
Релейный выход: 1 электромагнитное реле
Нагрузка контактов: 3 А / 30 В DC, 3 А / 250 В AC
Варианты питания (в зависимости от исполнения):
2: 220 В AC (95–265 В AC);
3: 24 В DC (18–36 В DC);
8: 480 В AC (90–528 В AC)

Поддержка датчиков и входов

Q1–Q4: 4 независимые измерительные цепи; катушки Роговского; VCT / катушки Roche; фазы A, B, C, N
Z: Датчик последовательности фаз (до 1 цепи)
T: Температурный датчик (до 1 цепи)

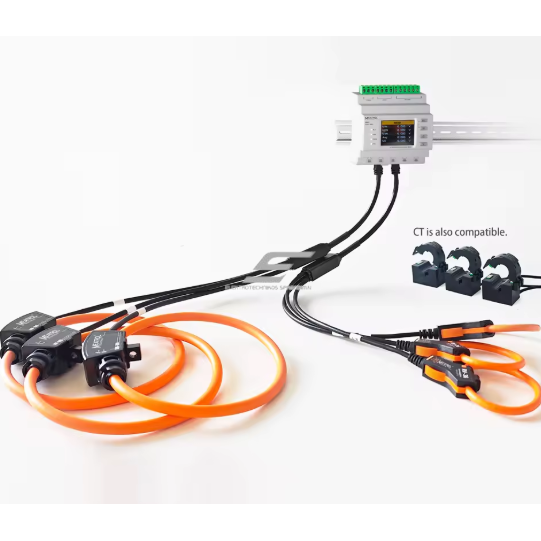

Поддерживаемые датчики тока: катушки Роговского, трансформаторы тока 333 мВ
Измерение напряжения: Прямое или через ТН – до 500 кВ

Измеряемые параметры

Ток; Напряжение; Активная, реактивная и полная мощность; Электроэнергия; Коэффициент мощности (cos φ); Нагрузка (Demand); Максимальные и минимальные значения; Фазовый угол; Векторная диаграмма; Фазный дисбаланс; Спектр гармоник (до 50-й)

Функции

Измерение 4 независимых электрических цепей одним устройством
Встроенный веб-сервер – просмотр через браузер без ПО
MODBUS RTU и TCP/IP – гибкая интеграция
Внутренняя память eMMC – накопление данных
Работа с катушками Роговского без отключения питания
Анализ гармоник и качества электроэнергии
Релейный выход – для аварий и управления

Применение

Промышленные и коммерческие объекты: Учёт и мониторинг нескольких линий, арендаторов или зон, анализ потерь и дисбаланса
Инженеры / системные интеграторы: Проекты BMS / EMS / SCADA, централизованный мониторинг, анализ и удалённое управление
Энергетика и инфраструктура: Подстанции, солнечные и гибридные системы, распределительные узлы

Преимущества

4 контура в одном устройстве
Встроенный веб-сервер
MODBUS RTU + MODBUS TCP/IP
Внутренняя память 8 ГБ
Высокая точность (0.5S)
Широкая поддержка датчиков
Измерения без отключения питания

Недостатки

Катушки Роговского не входят в комплект
Температурный и фазовый датчики – только для одной цепи
Профессиональное оборудование (не для бытового использования)
