  • Новый товар   Трёхфазный счётчик электроэнергии | 5(100) А | 3×230/400 В | прямого включения | 1 тариф | активная энергия | GAMA 300 | ELGAMA-ELEKTRONIKA G3E.144-230.C110

    Трёхфазный счётчик электроэнергии | 5(100) А | 3×230/400 В | прямого включения | 1 тариф | активная энергия | GAMA 300 | ELGAMA-ELEKTRONIKA G3E.144-230.C110

    Артикул: G3E.144-230.C110
    Задать вопрос об этом товаре
    Цена 130.40 € с НДС
    ( 107.77 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный счётчик активной энергии литовского производства для прямого включения до 100 А. Класс B по EN 50470-3, один тариф, ЖКИ, оптический порт и импульсный выход S0. Стандартный щитовой корпус с трёхточечным креплением.

  • Описание

    Трёхфазный счётчик электроэнергии | 5(100) А | 3×230/400 В | прямого включения | 1 тариф | активная энергия | GAMA 300 | ELGAMA-ELEKTRONIKA G3E.144-230.C110

    ELGAMA-ELEKTRONIKA GAMA 300 G3E.144-230.C110 – трёхфазный счётчик электроэнергии литовского производства для прямого включения в 4-проводную сеть 3×230/400 В, 5(100) А. Это счётчик класса коммерческого учёта в стандартном щитовом корпусе для однотарифного учёта активной энергии.

    Главное:
    Версия G3E – самая простая конструкция GAMA 300: один тариф, ЖКИ, оптический порт для считывания и импульсный выход S0. Класс точности B по EN 50470-3 и тот же корпус 260 × 175 × 80 мм с трёхточечным креплением, что и у счётчиков в учётных щитах сетевых компаний. Подходит там, где нужен надёжный трёхфазный счётчик кВт·ч без тарифных часов и без шины.
    Ток
    5(100) А
    Подключение
    Прямое
    Точность
    Класс B
    Тарифы
    1
    ℹ
    Двунаправленный учёт
    Для конструкции G3E производитель указывает только учёт активной энергии и не приводит для этого кода отдельных регистров импорта и экспорта. Если нужно отдельно видеть энергию, полученную из сети и отданную в сеть, выбирайте версию GAMA 300 с двунаправленным учётом активной энергии (коды F2 / F4) или модель, в паспорте которой явно указаны регистры импорта и экспорта.

    Интерфейсы связи и интеграция

    Оптический порт IEC 62056-21
    Считывание показаний и параметров на месте оптической головкой – используют энергетики и контролёры учёта.
    Импульсный выход S0
    Гальванически развязанный импульсный выход по IEC 62053-31 для активной энергии – импульсы можно передавать в ПЛК, BMS или регистратор данных. RS485 и M-Bus в этой версии нет.

    Принцип работы

    Счётчик крепится тремя винтами к панели щита (установочные размеры по DIN 43857) и подключается напрямую к L1, L2, L3 и N – трансформаторы тока до 100 А не нужны.

    Трёхэлементная электронная измерительная схема считает активную энергию во всех фазах; счётчик начинает учёт с 0,4 % базового тока (20 мА).

    Суммарное значение кВт·ч отображается на ЖКИ, его можно считать через оптический порт, а выход S0 передаёт импульсы во внешнюю систему.

    Чем полезен GAMA 300 G3E.144-230.C110?
    Он даёт трёхфазный учёт кВт·ч коммерческого класса (B по EN 50470-3) без дополнительных настроек и программирования тарифов. Стандартный щитовой корпус подходит для замены старых индукционных или электронных счётчиков в учётных щитах.

    Технические характеристики

    Тип товара Трёхфазный счётчик активной энергии прямого включения
    Производитель / модель ELGAMA-ELEKTRONIKA (Литва) / GAMA 300 G3E.144-230.C110
    Тип (серия) G3E – ЖКИ, 1 или 2 тарифа с внешним переключением; данная версия – 1 тариф
    Способ подключения Прямое, 3 элемента, 4 провода (L1, L2, L3, N)
    Ток 5(100) А (Iref 5 А, Imax 100 А)
    Чувствительность (ток запуска) 0,4 % Iref (20 мА)
    Номинальное напряжение 3×230/400 В AC, 4-проводная сеть
    Рабочий диапазон напряжения −20…+15 % Uн
    Частота 50 Гц
    Класс точности B по EN 50470-3 / 1 по IEC 62053-21
    Метрологическое соответствие Серия GAMA 300 – соответствие директиве MID 2004/22/EC (руководство производителя); маркировку MID и год поверки проверяйте на конкретном счётчике
    Тарифы 1
    Измеряемые величины Активная энергия (кВт·ч)
    Интерфейс связи Оптический порт IEC 62056-21
    Импульсный выход 1 × S0 (активная энергия), по IEC 62053-31
    Дисплей ЖКИ (LCD)
    Монтаж Трёхточечное крепление на панель щита, установочные размеры по DIN 43857 (не DIN-рейка)
    Размеры 260 × 175 × 80 мм (с крышкой клеммника)
    Масса < 1,4 кг
    Степень защиты IP51 стандартно, IP53 – опция производителя (указано на шильдике)
    Рабочая температура −40…+70 °C (версии с батареей), −25…+70 °C (с суперконденсатором)
    Стандарты EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62052-11, IEC 62056-21 (оптический порт)

    Основные функции

    • Прямое включение 5(100) А – трансформаторы тока до 100 А не нужны.
    • Класс B / класс 1 – точность по EN 50470-3 и IEC 62053-21.
    • Оптический порт IEC 62056-21 – считывание оптической головкой.
    • Импульсный выход S0 – простая интеграция в ПЛК или BMS.
    • ЖКИ – хорошо видно суммарное значение кВт·ч.
    • Стандартный щитовой корпус – трёхточечное крепление, размеры по DIN 43857.

    Чем отличается от похожих моделей?

    ELGAMA GAMA 300 G3A.144-230.F14 Тоже 100 А прямого включения, но G3A с внутренними часами и 4 тарифами; G3E.144 – 1 тариф и более простая конфигурация.
    ELGAMA GAMA 300 G3A.144-230.F34 Дополнительно измеряет реактивную энергию и имеет 4 тарифа; G3E.144 – только активная энергия.
    ELGAMA GAMA 300 G3A.147-230.F11 Подключается через трансформаторы тока (5(10) А) для больших нагрузок; G3E.144 – прямое включение до 100 А.
    Eastron SDM630-MT Модульный счётчик на DIN-рейку с RS485 Modbus и 4 тарифами; G3E.144 – щитовой корпус без шины.

    Где применяется?

    • Учётные щиты трёхфазных вводов потребителей
    • Замена старых индукционных счётчиков
    • Учётные шкафы многоквартирных и коммерческих зданий
    • Учёт арендуемых помещений и субабонентов
    • Сельскохозяйственные и производственные здания
    • Временные учётные щиты на стройплощадках

    Применение по задачам

    Электрикам.
    Стандартный щитовой корпус и прямое включение – быстрая замена старых счётчиков.
    Управляющим зданиями.
    Учёт кВт·ч коммерческого класса для субабонентов без программирования тарифов.
    Предприятиям.
    Контроль потребления отдельных трёхфазных линий, импульсы S0 – в существующую систему учёта.

    Практическое применение

    Если в учётном шкафу бизнес-центра нужно отдельно учитывать трёхфазную линию арендатора до 100 А, G3E.144 устанавливается вместо старого счётчика на ту же панель, показания снимаются с ЖКИ или через оптический порт, а импульсы S0 при необходимости передаются в регистратор данных здания.

    Плюсы

    • Класс B по EN 50470-3, класс 1 по IEC 62053-21
    • Прямое включение 5(100) А
    • Оптический порт IEC 62056-21
    • Импульсный выход S0
    • Стандартный щитовой корпус с трёхточечным креплением
    • Производитель – ELGAMA-ELEKTRONIKA, Литва

    Минусы / ограничения

    • Только 1 тариф – для многотарифного учёта выбирайте G3A.144-230.F14
    • Не измеряет реактивную энергию – для этого G3A.144-230.F34
    • Нет RS485 Modbus или M-Bus – для шины выбирайте, например, Eastron SDM630-MT
    • Не для DIN-рейки – нужна панель щита с трёхточечным креплением
    • Раздельный учёт импорта / экспорта для этого кода производитель не указывает

    Безопасность и монтаж

    • Монтаж и подключение выполняет только квалифицированный электрик при отключённой и проверенной на отсутствие напряжения цепи.
    • Перед счётчиком установите защитный аппарат, подобранный по сечению кабеля и нагрузке – счётчик не является защитным устройством.
    • Подключайте по схеме на крышке клеммника: перепутанные входы и выходы фаз искажают учёт.
    • Надёжно затяните силовые клеммы – ослабленный контакт при 100 А нагревается и повреждает клеммник.
    • Не нарушайте пломбы производителя – иначе показания теряют метрологическую силу.

    Быстрый гид по выбору

    5(100) А напрямую
    Класс B
    1 тариф
    Оптопорт + S0
    Подходит, если нужно:
    • трёхфазный учёт кВт·ч до 100 А в щитовом корпусе
    • простой однотарифный счётчик
    • замена старых счётчиков на существующей панели
    Проверьте перед использованием:
    • не превышает ли ток линии 100 А
    • есть ли в щите панель с трёхточечным креплением
    • есть ли на шильдике нужная вам маркировка MID и год поверки
    Важное напоминание: Счётчик только измеряет энергию – он не защищает от перегрузки или короткого замыкания и не может заменить расчётный счётчик сетевой компании без её согласия.

    Частые вопросы

    G3E.144 подключается напрямую?
    Да, версия «144» прямого включения, 5(100) А.
    Сколько тарифов?
    Один – у этого кода нет входа переключения тарифов.
    Крепится ли на DIN-рейку?
    Нет, это щитовой корпус с трёхточечным креплением по DIN 43857.
    Есть ли Modbus?
    Нет, есть оптический порт IEC 62056-21 и импульсный выход S0.
    Измеряет ли энергию, отданную в сеть?
    Производитель не указывает для этого кода отдельных регистров импорта и экспорта – для этого выбирайте двунаправленную версию.
    Есть ли MID?
    Серия GAMA 300 выпускается по директиве MID; маркировку MID конкретного счётчика проверьте на шильдике.

    ELGAMA GAMA 300 G3E.144-230.C110 – трёхфазный счётчик 5(100) А

    Трёхфазный счётчик кВт·ч прямого включения литовского производства 5(100) А, класс B, 1 тариф, оптический порт и выход S0, для щитового монтажа.

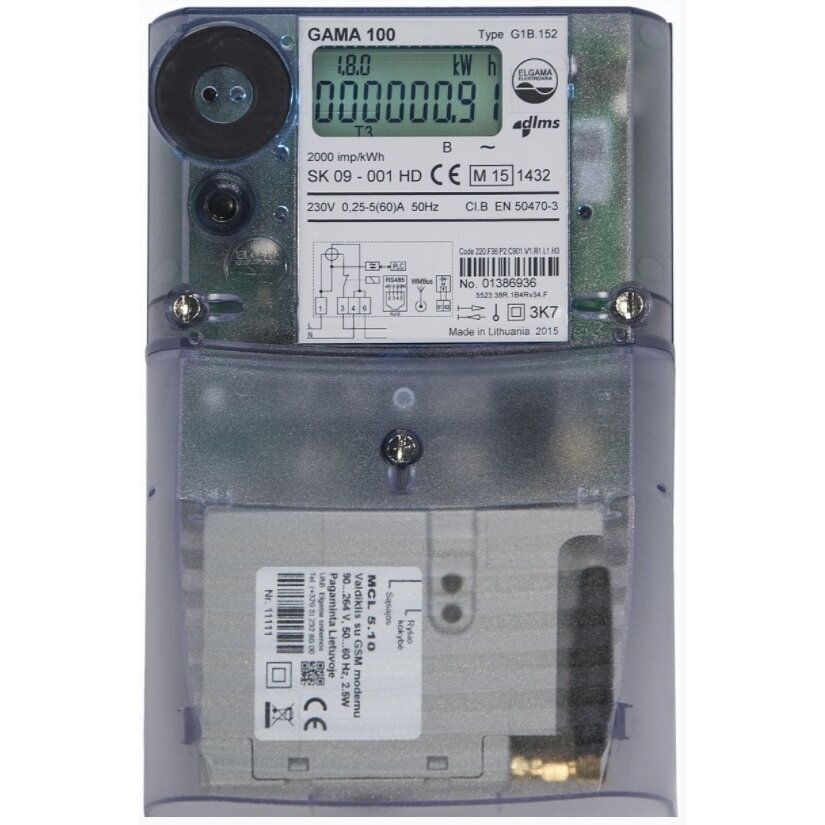

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
