Трёхфазное реле напряжения и тока | 3F+N | 63 А | чередование фаз | DIN | EL-AVR-XXTF

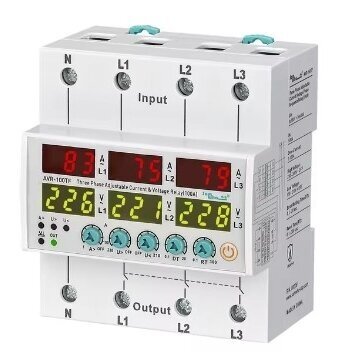

Артикул: EL-AVR-XXTFЦена 80.34 € с НДС( 66.40 € без НДС )EL-AVR-XXTF – трёхфазное цифровое реле напряжения, которое контролирует напряжение каждой фазы и напрямую отключает нагрузку своими контактами.
-
Трёхфазное реле напряжения и тока | 3F+N | 63 А | чередование фаз | DIN | EL-AVR-XXTF
EL-AVR-XXTF – трёхфазное цифровое реле напряжения, которое контролирует напряжение каждой фазы и напрямую отключает нагрузку своими контактами. Помимо напряжения, оно измеряет ток нагрузки и отключает цепь при превышении заданного порога.
Главное:
Одно реле защищает весь трёхфазный ввод или трёхфазное оборудование: каждая фаза контролируется отдельно, а при неисправности сети нагрузка отключается автоматически.Ток нагрузки
63 АСеть / питание
3F+N, 3×380 В ACФункции
чередование фаз, ограничение токаПринцип работы
Реле подключается к трёхфазному вводу (в зависимости от модели – с нулём), напряжение каждой фазы измеряется отдельно.
Когда напряжение в любой фазе выходит за пределы, нагрузка отключается; в зависимости от модели контролируются также асимметрия, чередование или пропадание фазы. При превышении заданного тока нагрузка также отключается – так ограничивается потребляемая мощность.
Когда параметры возвращаются в норму, нагрузка снова включается после заданной задержки.
Чем полезно EL-AVR-XXTF?
Один прибор вместо нескольких однофазных реле – меньше места в щите и наглядное состояние каждой фазы.Технические характеристики
Тип товара Трёхфазное цифровое реле напряжения и тока (силовое) Производитель / код EL-AVR-XXTF Сеть 3F+N, 3×380 В AC Номинальный ток 63 А Собственное потребление < 6 Вт Индикатор / индикация LED 3 × 6 разрядов Точность измерения ±1 % Рабочая температура −20…+55 °C Монтаж DIN 35 мм Основные функции
- Контроль каждой фазы – неисправность обнаруживается в любой фазе.
- Защита от повышенного и пониженного напряжения – приборы отключаются при обрыве нуля или аварии сети.
- Ограничение тока – перегруженная цепь отключается, потребляемая мощность ограничивается.
- Контроль чередования фаз – двигатель не запускается с перепутанными фазами.
- Контроль обрыва нуля – реагирует на обрыв нулевого провода.
- Цифровой индикатор или индикация – состояние видно сразу.
Где применяется?
- Трёхфазные вводы домов и дач
- Мастерские, гаражи, хозяйственные постройки
- Трёхфазные насосы, компрессоры, станки
- Тепловые насосы с трёхфазным питанием
- Небольшие производственные и складские помещения
Применение по задачам
Владельцу трёхфазного дома.
Одно реле контролирует все фазы.Владельцу мастерской или хозяйства.
Трёхфазное оборудование отключается при неисправностях сети.Электрику.
Один прибор вместо нескольких – меньше соединений в щите.Практическое применение
В мастерской трёхфазный ввод: станки и компрессор трёхфазные, освещение и розетки однофазные. При неисправности одной фазы EL-AVR-XXTF отключает нагрузку, а после возвращения параметров включает её автоматически.Плюсы
- Контроль каждой фазы
- Автоматическое повторное включение
- Один прибор вместо нескольких
- Монтаж на DIN-рейку
Минусы / ограничения
- Не защищает от молнии и кратковременных импульсов – нужен УЗИП (SPD)
- Не заменяет автоматические выключатели и УЗО
- IP20 – только в сухом щите
- Производитель не публикует полный технический паспорт – параметры по спецификации поставщика
Замечания по безопасности и монтажу
- Монтируйте только после отключения ввода; работы выполняет квалифицированный электрик.
- Перед реле – автоматический выключатель с током не больше номинального тока реле.

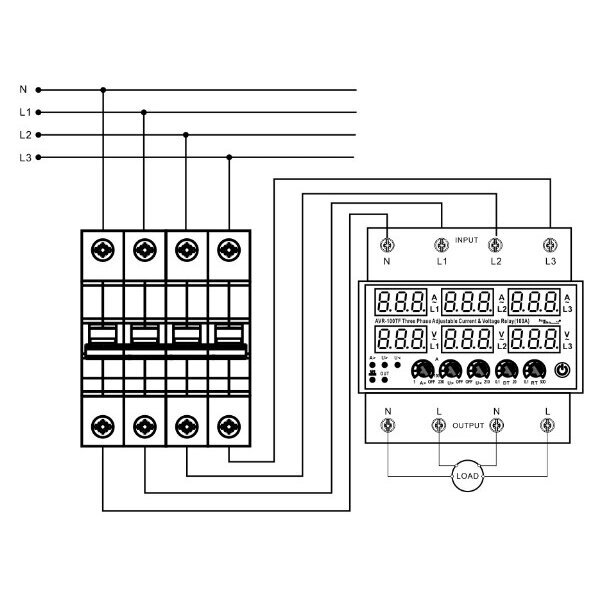

- Проверьте подключение фаз и нуля по схеме.
- УЗИП (SPD) устанавливайте перед реле.
Быстрый гид по выбору
3F+N63 Ачередование фазПодходит, когда нужно:- защитить трёхфазный ввод
- защитить трёхфазное оборудование
- контролировать каждую фазу
Проверьте перед использованием:- ток вводного автомата ≤ 63 А
- есть ли провод N, если он нужен модели
Важное напоминание: реле не заменяет УЗИП, автоматические выключатели и УЗО.Частые вопросы
Нужен ли нулевой провод?
Для большинства трёхфазных реле напряжения – да, так как измеряется фазное напряжение.Защищает ли от молнии?
Нет – для этого нужен УЗИП.Какой ток выбрать?
Не меньше тока вводного автомата – EL-AVR-XXTF подходит до 63 А.Отключает ли все фазы вместе?
Зависит от модели и режима – в режиме SYN все фазы отключаются вместе.Сохраняются ли настройки?
Да, при пропадании питания настройки сохраняются.Заменяет ли УЗО?
Нет.Трёхфазное реле напряжения и тока | 3F+N | 63 А | чередование фаз | DIN | EL-AVR-XXTF
EL-AVR-XXTF – защита трёхфазного ввода и трёхфазного оборудования от неисправностей напряжения и фаз.
