Замки CAM с цилиндровым ключом | 16–30 мм | 2 ключа

Замки CAM с цилиндровым ключом

Открывает только тот, у кого есть ключ.

Замок CAM с цилиндром – четвертьоборотный замок с индивидуальным ключом. Длина цилиндра подбирается по толщине дверцы и расстоянию до рамы, чтобы язычок заходил за край рамы.

Вариант	Для чего подходит
16–20 мм	Дверцы из тонкого листа, щитки
25–30 мм	Более толстые дверцы или когда язычок нужно опустить глубже
Со сменным цилиндром	Когда меняются владельцы ключей

⚠ Измерьте толщину дверцы и расстояние до рамы – это важнее, чем название.

Весь гид по замкам →

Как измерить перед покупкой

Перед заказом снимите старый замок и измерьте:

AТолщину дверцы (листа металла) – от неё зависит длина цилиндра.

BФорму и размеры отверстия – круглое с лыской (D-образное), квадратное или прямоугольное для врезных ручек.

CРасстояние от внутренней стороны дверцы до края рамы – на столько должен доставать язычок.

DУгол поворота при отпирании (90° или 180°) и сторону, в которую поворачивается язычок.

EТип и размер ключа – если оставляете имеющиеся ключи.

Замки CAM с цилиндром – длины

Длина цилиндра	Промышленный CAM	CAM с крючком
16 мм	Смотреть →	Смотреть →
20 мм	Смотреть →	Смотреть →
25 мм	Смотреть →	Смотреть →
30 мм	Смотреть →	Смотреть →

Более длинный цилиндр – для более толстых дверец или когда язычок нужно опустить глубже. Слишком короткий – гайка накручивается лишь на несколько витков или язычок не достаёт до рамы; слишком длинный – язычок оказывается слишком глубоко, не прижимает раму, и дверца будет болтаться. Точный диапазон толщины дверцы проверяйте в карточке товара.

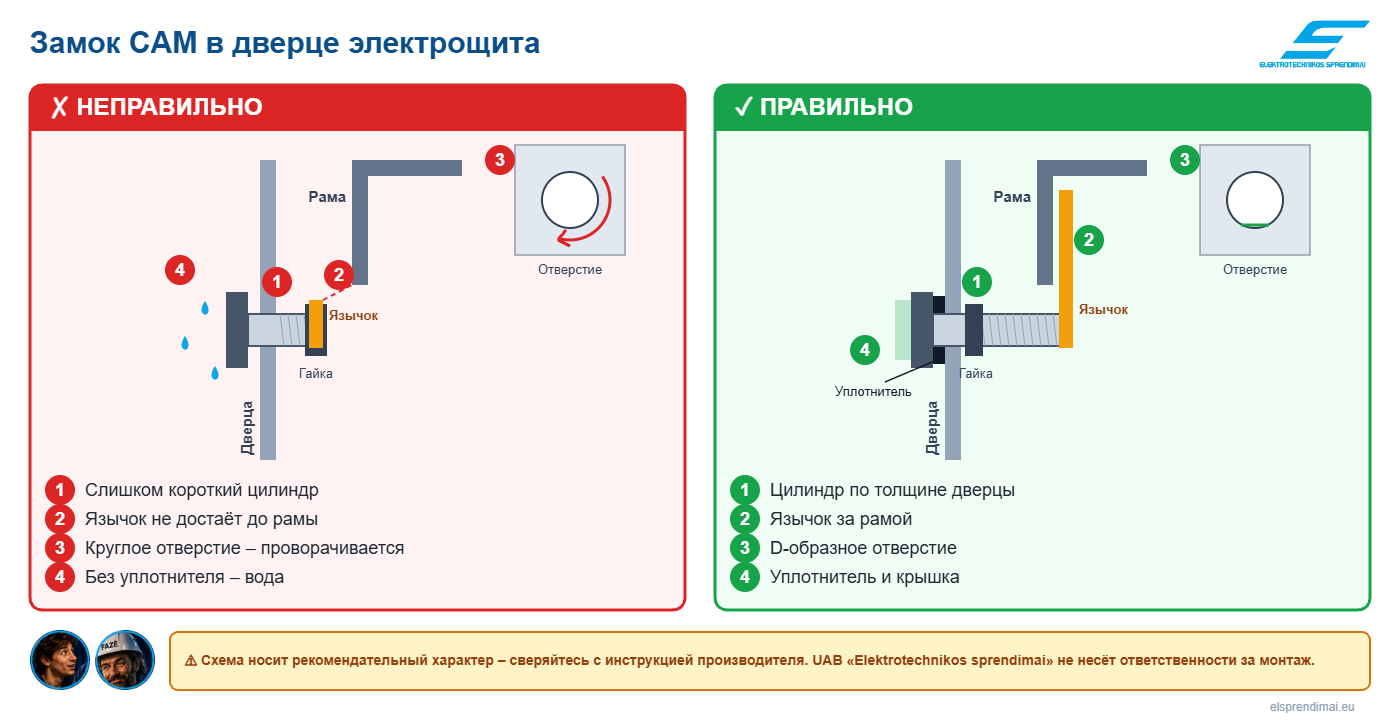

Схема: замок CAM в дверце – неправильно и правильно

KibirkštisЗамок заперт, но дверца всё равно болтается и открывается от вибрации. Почему?

FazėПосмотри на схему: слева – четыре типичные ошибки, справа – как должно быть. Чаще всего виноваты длина цилиндра и язычок, не достающий до рамы.

Замок CAM в дверце электрощита – неправильно и правильно: длина цилиндра, язычок, отверстие, уплотнитель | elsprendimai.eu

☝ Нажмите на схему – откроется увеличенная версия.

⚠ Схема носит рекомендательный характер и может содержать неточности.
Перед монтажом сверьтесь с инструкцией производителя и размерами товара. За монтаж отвечает выполняющий его квалифицированный специалист. UAB «Elektrotechnikos sprendimai» не несёт ответственности за монтаж и возможные ошибки.

Почему так – пояснения по номерам на схеме

✗ Неправильно

1Слишком короткий цилиндр: гайка накручивается лишь на несколько витков и ослабевает.

2Язычок не достаёт до рамы: остаётся зазор, дверца открывается от вибрации.

3Круглое отверстие: корпус замка проворачивается вместе с ключом.

4Без уплотнителя и крышки: вода и пыль попадают в цилиндр и щит.

✓ Правильно

1Цилиндр подобран по толщине дверцы – гайка накручивается на всю резьбу.

2Язычок заходит за край рамы – дверца держится надёжно.

3D-образное отверстие: лыска не даёт корпусу проворачиваться.

4Прокладка под фланцем и крышка – цилиндр и щит остаются сухими.
