Модульное цифровое реле автоматического выбора фазы | контроль напряжения и перекоса фаз | из 3Ф в 1Ф | 63A | 230V | DIN | ELATOVPD3-63VA
Артикул: ELATOVPD3-63VAЦена 137.94 € с НДС( 114.00 € без НДС )Автоматический переключатель фаз для однофазной нагрузки 230 В от сети 3P+N: до 63 А, контроль напряжения, перекоса и тока 1–63 А, дисплей напряжений L1/L2/L3, ≈5 DIN-модулей.
-
Модульное цифровое реле автоматического выбора фазы | контроль напряжения и перекоса фаз | из 3Ф в 1Ф | 63A | 230V | DIN | ELATOVPD3-63VA
ELATOVPD3-63VA – автоматический переключатель фаз, который питает однофазную нагрузку 230 В от трёхфазной сети 3P+N. Реле постоянно измеряет напряжения L1, L2 и L3 и подключает однофазный выход к той фазе, параметры которой находятся в заданных пределах. Предназначено для щитов с трёхфазным вводом, где ответственное оборудование – однофазное.
Главное:
Обычное реле напряжения при неисправности фазы просто отключает нагрузку. Это реле ещё и переключает нагрузку на другую исправную фазу, поэтому котёл, насос или охранная система после короткого перерыва снова получают питание, пока хотя бы одна фаза в норме. На дисплее видны напряжения всех трёх фаз и ток нагрузки, поэтому проблему в сети можно оценить сразу, без измерительных приборов.Вход
3P+N, 220–230 В фаза–NВыход
1 фаза + N, до 63 АКонтроль
перенапряжение, пониженное напряжение, перекос, ток 1–63 АДисплей
L1 / L2 / L3 (В) + ток (А), LED активной фазыПринцип работы

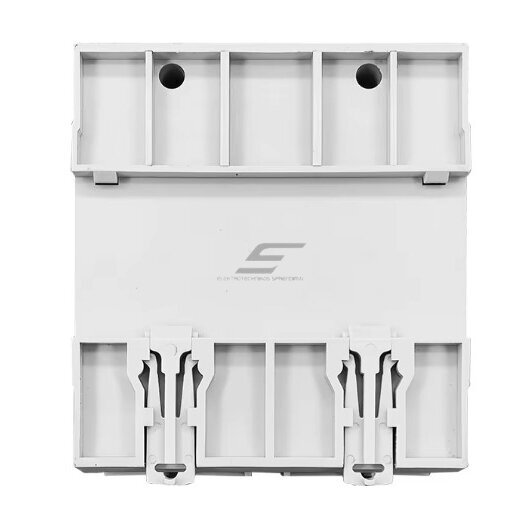

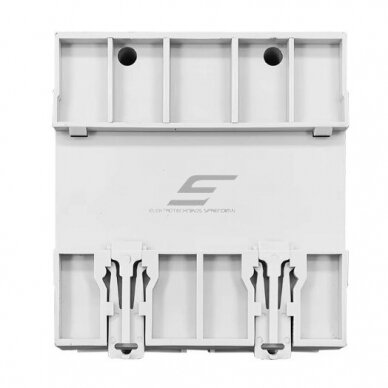

Реле монтируется на DIN-рейку 35 мм и занимает около 5 модулей. На корпусе 4 клеммы сверху и 2 снизу: вход – три фазы и нейтраль, выход – одна фаза и нейтраль для однофазных цепей. Подключать только по схеме подключения производителя, прилагаемой к устройству.
Контроллер постоянно измеряет напряжение всех трёх фаз (точность ±1 %) и сравнивает его с заданными верхним и нижним порогами. Выход питается от одной выбранной фазы – её показывает светодиод L1, L2 или L3. Если напряжение активной фазы выходит за пределы, фаза пропадает или перекос фаз превышает заданное значение (задержка срабатывания – 10 с), нагрузка отключается и, при наличии другой исправной фазы, переключается на неё.
Результат: однофазная нагрузка получает питание от лучшей на данный момент фазы, а если все фазы вне пределов – остаётся отключённой и защищённой от повышенного и пониженного напряжения. Дополнительно реле измеряет ток нагрузки и отключает выход при превышении заданного предела тока (1–63 А).
Чем полезно ELATOVPD3-63VA?
Одно модульное устройство заменяет реле напряжения, реле контроля фаз и ручной переключатель фаз для однофазной цепи. При пропадании одной фазы не нужно ждать электрика – ответственная цепь автоматически переходит на исправную фазу.Информация на дисплее

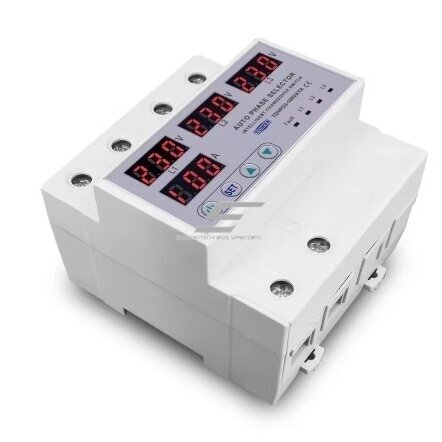

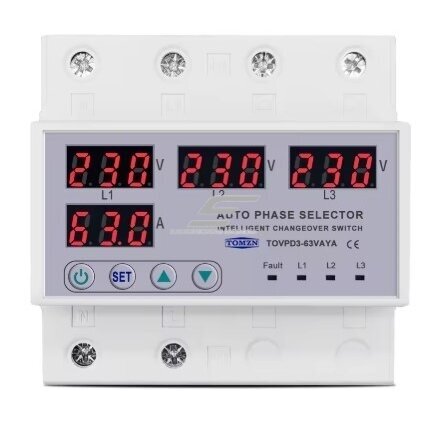

На передней панели 4 цифровых светодиодных индикатора, поэтому состояние сети видно с первого взгляда – без открывания щита и измерительных приборов.
L1
Напряжение фазы L1, ВL2
Напряжение фазы L2, ВL3
Напряжение фазы L3, ВA
Ток нагрузки, АИндикация и управление:- Светодиоды L1, L2, L3 показывают, какая фаза в данный момент питает однофазный выход
- Светодиод Fault сигнализирует об обнаруженной неисправности
- Кнопки включения/выключения, SET, ▲ и ▼ служат для управления и настройки параметров
- По дисплею сразу видно, напряжение какой фазы отклонилось и какой ток потребляет нагрузка
Чем отличается от обычного реле контроля напряжения?
Обычное реле контроля напряжения только отключает нагрузку при выходе напряжения за пределы, и оборудование остаётся без питания, пока сеть не восстановится. ELATOVPD3-63VA отключает нагрузку и автоматически переводит её на другую исправную фазу.
Функция Обычное реле напряжения ELATOVPD3-63VA Контролирует напряжение сети Да Да – L1, L2 и L3 отдельно Отключает нагрузку при выходе напряжения за пределы Да Да Переводит нагрузку на другую фазу Нет Да, если есть исправная фаза Показывает напряжения всех фаз Зависит от модели Да, в вольтах Показывает ток нагрузки Зависит от модели Да, в амперах Регулируемый предел тока Зависит от модели 1–63 А Важно:
При переключении фаз возникает короткий перерыв питания, а выход всегда однофазный 230 В – реле не преобразует напряжение и не заменяет ИБП или АВР.Технические характеристики
Тип товара Реле автоматического выбора фазы (из 3Ф в 1Ф) с контролем напряжения, перекоса фаз и тока Производитель Elsp Group Код ELATOVPD3-63VA Вход 3P+N (L1, L2, L3, N) Номинальное напряжение 220–230 В AC фаза–нейтраль Рабочий диапазон напряжения 140–300 В AC Частота 50/60 Гц Выход 1 фаза + N, 230 В AC; 1 НО контакт Максимальный ток нагрузки 63 А Уставка токовой защиты 1–63 А, регулируемая Функции защиты Повышенное и пониженное напряжение (регулируемые пороги), перекос фаз, ток нагрузки Гистерезис 5 В – перенапряжение и перекос, 3 В – пониженное напряжение Задержка срабатывания по перекосу 10 с Точность измерения напряжения ±1 % Дисплей 4 цифровых LED-индикатора: напряжение L1, L2, L3 (В) и ток нагрузки (А) Индикация LED: Fault, L1, L2, L3 (активная фаза) Управление Кнопки: вкл. / выкл., SET, ▲, ▼ Напряжение изоляции 450 В Коммутационный ресурс 100 000 циклов (электрический и механический, по данным производителя; фактический ресурс зависит от нагрузки) Степень защиты IP20 Размеры 90 × 91 × 50 мм (≈ 5 DIN-модулей) Монтаж DIN-рейка 35 мм Условия эксплуатации Относительная влажность < 50 % при 40 °C (без конденсации), высота до 2000 м, степень загрязнения 3 Основные функции
- Автоматический выбор фазы – однофазная нагрузка переключается на исправную фазу без участия человека.
- Контроль повышенного и пониженного напряжения – оборудование отключается, пока напряжение вне заданных пределов.
- Контроль перекоса фаз – реакция на перекос напряжений из-за обрыва нуля или неравномерной нагрузки.
- Предел тока 1–63 А – выход отключается, если нагрузка превышает заданное значение.
- Дисплей напряжений трёх фаз и тока – состояние сети видно без мультиметра.
- LED активной фазы и аварии – сразу видно, какая фаза питает нагрузку и есть ли неисправность.
- Автоматическое восстановление – после нормализации напряжения питание возвращается без ручного включения.
Где применяется?
- Щиты частных домов и усадеб в сельской местности с частыми пропаданиями фазы или просадками напряжения
- Питание отопительных котлов и циркуляционных насосов
- Однофазные насосы водоснабжения и дренажа
- Охранная сигнализация, видеонаблюдение, оборудование связи
- Холодильники, морозильники и однофазное холодильное оборудование
- Автоматика ворот и цепи управления зданием
- Небольшие коммерческие объекты с трёхфазным вводом и ответственными однофазными потребителями
Применение по потребностям
Владельцу дома или усадьбы.
При пропадании одной фазы котёл и насосы после короткого перерыва снова получают питание – реле само переводит их на другую исправную фазу.Электромонтажнику.
Одно устройство на 5 модулей вместо нескольких реле и переключателя, с понятной диагностикой фаз на дисплее.Монтажнику охранных систем.
При неисправности фазы питание сигнализации и видеонаблюдения автоматически восстанавливается от другой фазы, пока на объекте есть хотя бы одна нормальная фаза.Практическое применение
Если в усадьбе часто «пропадает» одна фаза, а газовый котёл и циркуляционный насос подключены именно к ней, в щит устанавливается ELATOVPD3-63VA: цепь котла и насоса подключается к выходу реле, и при пропадании активной фазы нагрузка кратковременно отключается, и реле переводит питание на другую исправную фазу – отопление возобновляется автоматически, а на дисплее видно, какая фаза неисправна.Плюсы
- Автоматическое переключение однофазной нагрузки между L1, L2 и L3
- Контроль перенапряжения, пониженного напряжения, перекоса и тока в одном устройстве
- Одновременное отображение напряжений всех трёх фаз и тока
- Регулируемый предел тока 1–63 А
- Широкий рабочий диапазон 140–300 В AC
- Компактное – около 5 DIN-модулей
Минусы / ограничения
- Выход только однофазный – не подходит для трёхфазных двигателей и оборудования 3 × 400 В
- Не является защитой от короткого замыкания – автоматический выключатель перед реле обязателен
- 63 А – общий ток выхода; для двигателей и компрессоров с большими пусковыми токами берите запас или коммутируйте через контактор
- При переключении фаз возникает кратковременный перерыв питания – это не ИБП
- Не переключает между двумя разными источниками (сеть / генератор) – для этого нужен АВР
Указания по безопасности и монтажу
- Монтаж, подключение и настройку порогов выполняет квалифицированный электрик при отключённых всех фазах
- Подключайте провода только по схеме производителя; перед подачей напряжения проверьте входные (L1, L2, L3, N) и выходные (L, N) клеммы
- Перед реле установите автоматический выключатель номиналом не более 63 А; выходные цепи защищайте обычной защитой от сверхтока и УЗО согласно правилам устройства электроустановок
- Сечение провода выбирайте по фактическому току и номиналу защитного аппарата
- Устройство IP20 – только для сухих закрытых электрощитов
- Не подключайте к выходу нагрузки, требующие нескольких фаз или определённого чередования фаз
Быстрый гид по выбору
3P+N → 1Ф63 АПредел тока 1–63 А140–300 В ACIP20DIN | ≈ 5 модулейПодходит, когда нужно:- питать ответственную однофазную нагрузку от наиболее надёжной фазы трёхфазной сети
- защитить оборудование от повышенного и пониженного напряжения
- видеть напряжение всех фаз на лицевой стороне щита
Проверьте перед использованием:- есть ли на объекте сеть 3P+N с нейтралью
- не превышает ли общий ток нагрузки 63 А (с запасом на пусковые токи)
- есть ли в щите около 5 свободных модулей
- соответствуют ли заданные пороги напряжения требованиям подключаемого оборудования
Важное напоминание: реле не заменяет автоматический выключатель, УЗО и ИБП – оно выбирает фазу и отключает нагрузку, но не обеспечивает защиту от короткого замыкания и бесперебойное питание.Часто задаваемые вопросы
Можно ли питать трёхфазный двигатель?
Нет – выход реле только однофазный 230 В.Переключение между фазами происходит без перерыва?
Нет – при переключении возникает кратковременный перерыв, поэтому чувствительной ИТ-технике дополнительно нужен ИБП.Заменяет ли реле автоматический выключатель?
Нет – перед реле обязательно устанавливается автоматический выключатель до 63 А, так как реле не отключает токи короткого замыкания.63 А – это на каждую фазу?
Нет – 63 А является максимальным общим током однофазного выхода.Можно ли переключать между сетью и генератором?
Нет – реле выбирает фазу только из одной сети 3P+N, для двух источников нужен АВР.Сколько места занимает в щите?

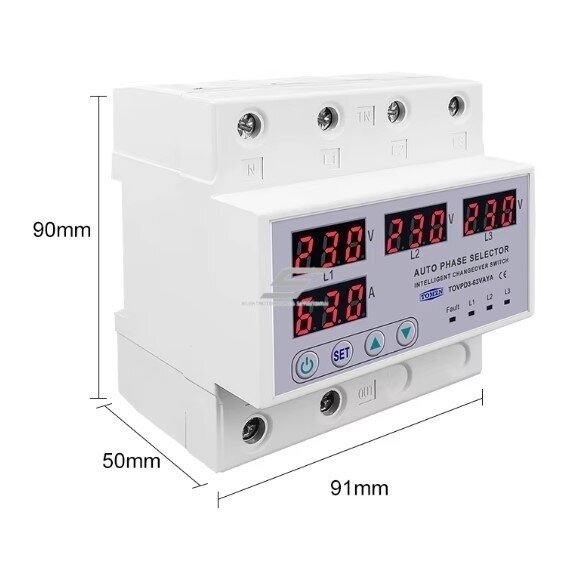

Около 5 DIN-модулей – размеры корпуса 90 × 91 × 50 мм.Модульное цифровое реле автоматического выбора фазы | контроль напряжения и перекоса фаз | из 3Ф в 1Ф | 63A | 230V | DIN | ELATOVPD3-63VA
Реле автоматического выбора фазы ELATOVPD3-63VA питает однофазную нагрузку до 63 А от исправной фазы трёхфазной сети 3P+N защищает её от повышенного и пониженного напряжения и перекоса фаз, а при превышении заданного предела тока – отключает. Подходит для щитов домов, усадеб и небольших объектов, где ответственное однофазное оборудование должно работать даже при пропадании одной фазы.
