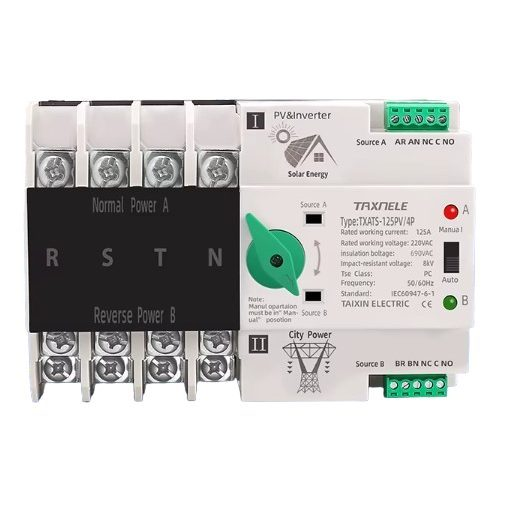

Автоматический переключатель для солнечной электростанции АВР TAXNELE TXATS-PV | инвертор–сеть | 4P | 125 А | DIN
Артикул: ESTXATS-125PV/4PЦена 102.85 € с НДС( 85.00 € без НДС )Покупайте больше, платите меньше10+ шт. – 42.04 € за шт. -59%TAXNELE TXATS-PV 4P 125 А – автоматический переключатель для солнечной электростанции: инвертор подключается к стороне A, сеть – к стороне B. Класс PC, DIN.
-
Автоматический переключатель для солнечной электростанции АВР TAXNELE TXATS-PV | инвертор–сеть | 4P | 125 А | DIN
TAXNELE TXATS-PV – автоматический переключатель для систем, где основной источник – инвертор солнечной электростанции (A), а резервный – электросеть (B). 4P, 125 А, монтаж на DIN-рейку.
Главное
Это исполнение предназначено только для схемы «инвертор + сеть». Производитель указывает: инвертор подключается к стороне A, сеть – к стороне B, и сторона B должна постоянно находиться под напряжением. Для генератора используйте стандартный TXATS.Полюса / ток
4P / 125 АКласс
PCПереключение
< 8 мсУправление
Авто / ручнойКак работает

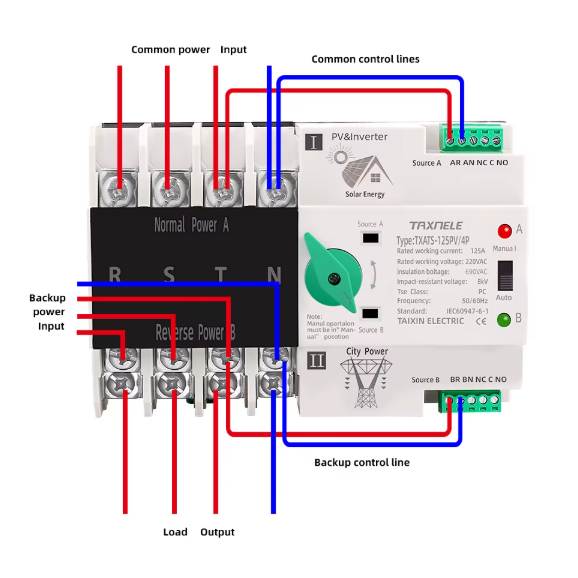

Сторона A – инвертор (солнечная электростанция), сторона B – сеть. Пока инвертор выдаёт напряжение, нагрузка питается от него. При пропадании напряжения инвертора нагрузка переключается на сеть, а при его восстановлении – возвращается.
Производитель подчёркивает: сторона B (сеть) должна постоянно находиться под напряжением, так как напряжение инвертора нестабильно. Это исполнение не подходит для схемы «сеть + генератор».

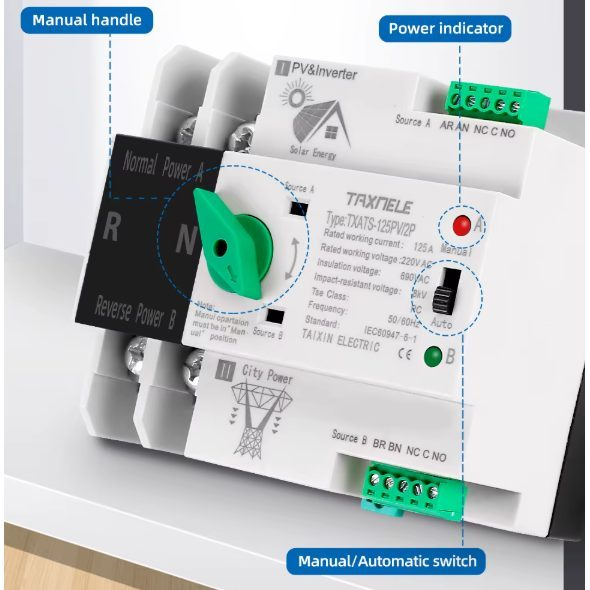

Режим выбирается переключателем Manual / Auto, рукоятка используется только в режиме «Manual». Клеммы контроля AR, AN и пассивные контакты NC–C–NO – как в стандартном TXATS.
Технические характеристики
Тип Автоматический переключатель для инвертора и сети (АВР), класс PC Производитель TAXNELE (Taixin Electric), серия TXATS-PV Полюса 4P Номинальный ток 125 А Рабочее напряжение 220–240 В AC (L–N) Частота 50/60 Гц Напряжение изоляции Ui AC 690 В Импульсное напряжение Uimp 8 кВ Класс ATSE PC (IEC 60947-6-1) Время переключения < 8 мс – без перерыва питания (класс PC) Управление Auto / Manual; рукоятка – только в режиме Manual Дополнительные клеммы AR, AN / BR, BN – контроль; NC–C–NO – пассивные контакты Монтаж DIN-рейка 35 мм Стандарт IEC 60947-6-1 Источник данных Этикетка производителя и техническая информация производителя ⚠ Торговая марка на изделии – TAXNELE. В таблице – только параметры, указанные производителем; параметры, которые производитель не приводит, не указываются. На фото может быть показано исполнение той же серии на другой ток или число полюсов – точные данные проверяйте на этикетке изделия. Не подходит для схемы «сеть + генератор».Функции
- Автоматическое переключение инвертор → сеть и обратно
- Приоритет инвертора (A)
- Механическая блокировка между A и B
- Ручное управление в режиме Manual
- Индикаторы A и B
- Пассивные контакты NC–C–NO
Другие исполнения этой серии
- TAXNELE TXATS-PV 2P 63 А
- TAXNELE TXATS-PV 3P 63 А
- TAXNELE TXATS-PV 4P 63 А
- 2P – однофазный инвертор, 3P и 4P – трёхфазный.
- Для генератора выбирайте стандартный TXATS, а не PV-исполнение.
Где применяется
- Солнечные электростанции с инвертором в качестве основного источника
- Дома, где инвертор питает нагрузку, а сеть – резерв
- Гибридные системы с аккумуляторами
Практический пример
Дом с гибридным инвертором: выход AC инвертора подключается к A, сеть – к B. Пока инвертор выдаёт напряжение, дом питается от него; при отключении инвертора – от сети. Сторона B всегда должна быть под напряжением.
Преимущества
- Специально для схемы инвертор + сеть
- Класс PC, переключение без перерыва
- Ui 690 В, Uimp 8 кВ
- Монтаж на DIN-рейку
На что обратить внимание
- Только для инвертора и сети – не для генератора
- Сторона B (сеть) должна быть постоянно под напряжением
- Не отключает короткое замыкание – нужна защита
⚡ Безопасный монтаж
- Монтаж должен выполнять квалифицированный электрик при отключённых обоих источниках.
- Перед АВР на обоих вводах установите защиту от короткого замыкания и перегрузки.
- Сечение кабелей выбирайте по току 125 А и условиям прокладки.
- Подключайте генератор к сети дома только через переключатель – никогда через розетку.
- Инвертор – к A, сеть – к B; не наоборот.
Как выбрать
Убедитесь, что основной источник – инвертор, а сеть – резерв. Полюса – по числу фаз инвертора, ток – по выходу инвертора и защите ввода.
4P · 125 А220–240 В AC (L–N)PC · IEC 60947-6-1< 8 мсПодходит, если:- основной источник – инвертор
- сеть всегда доступна как резерв
- выход инвертора не больше 125 А
Проверьте:- что инвертор подключён к A
- что сеть (B) всегда под напряжением
- число полюсов
Важно: Переключатель не является аппаратом защиты (кроме класса CB) – защиту от короткого замыкания и перегрузки устанавливайте отдельно. При сомнениях обратитесь к квалифицированному электрику.Часто задаваемые вопросы
Можно ли использовать с генератором?
Нет. Производитель указывает, что PV-исполнение предназначено только для инвертора и сети. Для генератора выбирайте стандартный TXATS.Почему сеть должна быть на стороне B?
Производитель указывает, что напряжение инвертора нестабильно, поэтому он подключается к A, а стабильная сеть – к B, которая должна быть постоянно под напряжением.Переключение без перерыва?
Да, класс PC, заявленное производителем время переключения – менее 8 мс.Управляет ли АВР инвертором?
Нет, он только переключает нагрузку между источниками.Поможете с выбором?
Да. Напишите тип сети, защиту ввода и мощность генератора – поможем подобрать подходящий переключатель.Автоматический переключатель для солнечной электростанции АВР TAXNELE TXATS-PV | инвертор–сеть | 4P | 125 А | DIN
