    Модульный многофункциональный счётчик электроэнергии | 3Ф | 1/5 A через трансформаторы тока | 2 тарифа | RS485 Modbus | MID | DIN | Eastron SDM630MCT-2T

    Артикул: SDM630MCT-2T
    Задать вопрос об этом товаре
    Цена 144.72 € с НДС
    ( 119.60 € без НДС )
    Не подходит цена? Предложи свою!

    SDM630MCT-2T – трёхфазный многофункциональный счётчик энергии на DIN-рейку, предназначенный для подключения через стандартные трансформаторы тока с вторичной обмоткой 1 А или 5 А при первичном токе от 1 до 9999 А. Прибор измеряет в обоих направлениях, имеет учёт по двум тарифам, интерфейс RS485 Modbus RTU и сертифицирован по MID. Используется на промышленных вводах, солнечных электростанциях, в коммерческих зданиях и многоквартирных домах, где ток превышает возможности прямого подключения.

  • Описание

    Модульный многофункциональный счётчик электроэнергии | 3Ф | 1/5 А через трансформаторы тока | 2 тарифа | RS485 Modbus | MID | DIN | Eastron SDM630MCT-2T

    SDM630MCT-2T – трёхфазный многофункциональный счётчик энергии на DIN-рейку, предназначенный для подключения через стандартные трансформаторы тока с вторичной обмоткой 1 А или 5 А при первичном токе от 1 до 9999 А. Прибор измеряет в обоих направлениях, имеет учёт по двум тарифам, интерфейс RS485 Modbus RTU и сертифицирован по MID. Используется на промышленных вводах, солнечных электростанциях, в коммерческих зданиях и многоквартирных домах, где ток превышает возможности прямого подключения.

    Главная мысль:
    Свыше 100 А счётчик уже нельзя подключить напрямую – нужны трансформаторы тока, а в большинстве существующих щитов уже установлены ТТ с вторичным током 1 А или 5 А. SDM630MCT-2T работает именно с ними и обеспечивает точность класса 0,5S, поэтому подходит даже при малой нагрузке (начальный ток от 20 мА). Два тарифа и двунаправленное измерение позволяют раздельно учитывать поставку из сети и энергию генератора или солнечной электростанции, а сертификат MID – использовать показания для расчётов.
    Токовый вход
    1 А / 5 А вторичная обмотка ТТ, 1–9999 А первичный ток ТТ
    Напряжение
    230 В L-N / 120 В L-N (80–120 % Un)
    Связь / тарифы
    RS485 Modbus RTU, 2 импульсных выхода, 2 тарифа
    Сертификат / монтаж
    MID (2014/32/EU), EN 50470-3:2022; DIN-рейка, 4 модуля

    Принцип работы

    Первичный проводник каждой фазы проходит через трансформатор тока, а его вторичный выход 1 А или 5 А подключается к токовым клеммам счётчика. В настройках вводится первичный ток ТТ (1–9999 А) и, если используются трансформаторы напряжения, коэффициент ТН – счётчик сам пересчитывает показания в первичные значения. Измерение выполняется как RMS с учётом гармоник в схемах 3P4W, 3P3W или 1P2W, а активная энергия регистрируется с точностью класса 0,5S по IEC 62053-22 (классы MID B и C).

    Энергия суммируется отдельно по направлениям импорта и экспорта и отдельно по каждому из двух тарифов. Тариф переключается по времени или по источнику энергии – например, поставка из сети в одном регистре, энергия генератора или солнечной электростанции – в другом. Данные доступны на экране, через два импульсных выхода и через RS485 Modbus RTU (1200–38400 бит/с, до 1000 м, адреса 1–247, время отклика < 100 мс).

    Чем полезен SDM630MCT-2T?
    Он позволяет установить в существующий щит с трансформаторами 5 А современный счётчик MID без замены ТТ, а через регистры Modbus система BMS или мониторинга PV получает напряжения, токи, мощность, коэффициент мощности и показания энергии в обоих направлениях. Регистры по двум тарифам позволяют точно распределить затраты между разными источниками или временными зонами без дополнительного оборудования.

    Технические характеристики

    Модель SDM630MCT-2T
    Тип товара Модульный многофункциональный трёхфазный счётчик энергии (через ТТ 1/5 А)
    Токовый вход 1 А / 5 А вторичная обмотка ТТ, 1–9999 А первичный ток ТТ
    Напряжение 230 В L-N / 120 В L-N (80–120 % Un)
    Начальный / минимальный ток от 20 мА / 0,25 А
    Тип измерения RMS с учётом гармоник (3P, 3P+N)
    Схемы 3P4W / 3P3W / 1P2W
    Класс активной энергии 0,5S (IEC 62053-22), классы MID B и C
    Класс реактивной энергии Класс 2 (IEC 62053-23)
    Точность U / I / мощность / PF ± 0,5 % / ± 0,5 % / ± 1 % / ± 1 %
    Связь / тарифы RS485 Modbus RTU, 2 импульсных выхода, 2 тарифа
    Параметры RS485 1200–38400 бит/с, до 1000 м, адреса 1–247, отклик < 100 мс
    Питание Необходимо вспомогательное питание AC/DC
    Сертификат / монтаж MID (2014/32/EU), EN 50470-3:2022; DIN-рейка, 4 модуля

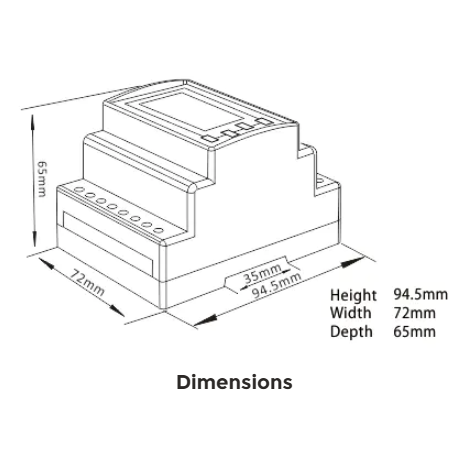

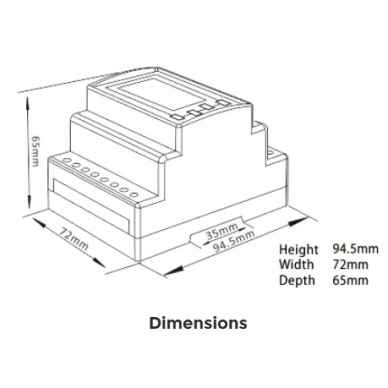

    Ширина 72 мм (4 модуля)
    Прочие сертификаты ETL (Intertek)

    Основные функции

    • Измерение через ТТ 1/5 А – совместим со стандартными промышленными трансформаторами тока при первичном токе до 9999 А.
    • Двунаправленный учёт – отдельные регистры для поставки из сети и энергии генератора или солнечной электростанции.
    • Два тарифа – учёт по времени или по источнику энергии.
    • Точность класса 0,5S – надёжные показания даже при малой нагрузке, от 20 мА.
    • RS485 Modbus RTU – интеграция в SCADA, BMS и системы мониторинга PV на расстоянии до 1000 м.
    • Полный набор параметров – активная, реактивная, полная мощность и энергия, U, I, Гц, PF.

    Где применяется?

    • Промышленные вводы и трансформаторные подстанции с существующими трансформаторами тока 5 А
    • Вводы солнечных электростанций – раздельный учёт выработки и поставки из сети
    • Контроль энергии дизельных генераторов и резервных источников
    • Коммерческие здания – расчётный учёт арендаторов свыше 100 А
    • Мониторинг потребления общих вводов многоквартирных домов
    • Системы балансировки энергии и распределения затрат

    Применение по потребности

    Для бытового пользователя.
    Для домового ввода до 100 А рациональнее выбрать модель прямого подключения (SDM630-MT). SDM630MCT-2T оправдан для мощной усадьбы или хозяйства, где ввод уже имеет ТТ или где нужно отдельно учитывать энергию генератора.
    Для предприятий и промышленности.
    Это стандартное решение для ввода свыше 100 А: учёт MID для распределения затрат, два тарифа для разделения день/ночь или сеть/генератор, данные Modbus для управления энергией.
    Для электромонтажника / инженера.
    Проверьте вторичный ток ТТ (1 А или 5 А) и класс точности – для расчётного учёта класс ТТ должен быть не хуже класса счётчика. Спланируйте вспомогательное питание, магистраль RS485 и адрес Modbus; первичный ток ТТ и коэффициент ТН введите в настройках до опломбирования.

    Практический пример

    На вводе производственного предприятия 400 А в щите уже установлены трансформаторы тока 400/5 А. Вместо старого индукционного счётчика устанавливается SDM630MCT-2T, задаётся первичный ток 400 А. Первый тариф регистрирует дневное потребление, второй – ночное, а регистр экспорта показывает, сколько отдаёт в сеть по выходным кровельная солнечная электростанция 200 кВт. Через RS485 система EMS каждую минуту считывает мощность и при приближении к допустимому пределу 350 кВт временно ограничивает работу компрессоров.

    Плюсы

    • Сертификат MID – показания подходят для официального и расчётного учёта.
    • Стандартные ТТ – работает с любыми трансформаторами тока 1 А / 5 А до 9999 А.
    • Два тарифа – гибкое распределение затрат по времени или источнику.
    • Двунаправленное измерение – подходит для солнечных электростанций и генераторов.
    • Высокая точность – класс 0,5S, начальный ток от 20 мА.
    • Длинная магистраль – RS485 до 1000 м, отклик менее 100 мс.

    Минусы / ограничения

    • Требуется вспомогательное питание AC/DC – без него счётчик не работает.
    • Не подходит для прямого подключения – требуются трансформаторы тока, которые не входят в комплект.
    • Только два тарифа – для более сложных тарифных схем нужна модель с 4 тарифами.
    • Нет Wi-Fi или Ethernet – для удалённого мониторинга требуется сеть RS485 или преобразователь.
    • Настройка (ТТ, ТН, тарифы, Modbus) требует технических знаний.

    Безопасность и монтаж

    • Никогда не отключайте вторичную цепь ТТ, когда по первичной обмотке протекает ток, – в разомкнутой вторичной обмотке возникает опасное напряжение; используйте закорачивающие клеммы.
    • Цепи измерения напряжения и вспомогательного питания защищайте отдельными предохранителями малого тока согласно паспорту производителя.
    • Проверьте направление ТТ (P1 в сторону сети) и соответствие фаз клеммам напряжения – ошибка проявляется отрицательной мощностью или низким PF.
    • Для расчётного учёта используйте ТТ класса не хуже 0,5S; иначе точность счётчика не будет реализована.
    • Для RS485 – экранированная витая пара, терминирование на обоих концах, уникальный адрес.
    • Щит должен обеспечивать условия для помещений; степень защиты – согласно паспорту производителя.

    Краткий гид по выбору

    Токовый вход
    1 А / 5 А вторичная обмотка ТТ, 1–9999 А первичный ток ТТ
    Напряжение
    230 В L-N / 120 В L-N (80–120 % Un)
    Связь / тарифы
    RS485 Modbus RTU, 2 импульсных выхода, 2 тарифа
    Сертификат / монтаж
    MID (2014/32/EU), EN 50470-3:2022; DIN-рейка, 4 модуля
    Подходит, когда нужно:
    • учёт MID на вводе свыше 100 А через существующие ТТ 1 А / 5 А;
    • раздельно учитывать энергию сети и генератора или солнечной электростанции по двум тарифам;
    • данные Modbus для системы SCADA, BMS или EMS.
    Проверьте перед использованием:
    • является ли вторичный ток ТТ 1 А или 5 А и какой первичный (до 9999 А);
    • есть ли источник вспомогательного питания AC/DC;
    • соответствует ли напряжение 230 В L-N (80–120 % Un) или используются ли ТН;
    • достаточно ли двух тарифов.
    Важное напоминание:
    Счётчик регистрирует, но не защищает – защиту ввода обеспечивают отдельные аппараты. Для расчётного учёта важна вся цепь: счётчик MID, ТТ нужного класса и правильно введённый коэффициент.

    Вопросы и ответы

    Чем отличается от SDM630-MT?
    SDM630-MT подключается напрямую до 100 А, а SDM630MCT-2T – через трансформаторы тока 1/5 А, поэтому подходит для любого тока до 9999 А.
    Подходит ли для расчётов с поставщиком или арендаторами?
    Да, счётчик сертифицирован по MID (2014/32/EU) и EN 50470-3:2022.
    Как работают два тарифа?
    Энергия накапливается в двух отдельных регистрах – по времени (день/ночь) или по источнику (сеть/генератор).
    Измеряет ли экспорт солнечной электростанции?
    Да, импорт и экспорт регистрируются отдельно, измерение двунаправленное.
    Нужно ли отдельное питание?
    Да, вспомогательное питание AC/DC обязательно.
    На каком расстоянии работает RS485?
    До 1000 м, со скоростью 1200–38400 бит/с, адреса 1–247.

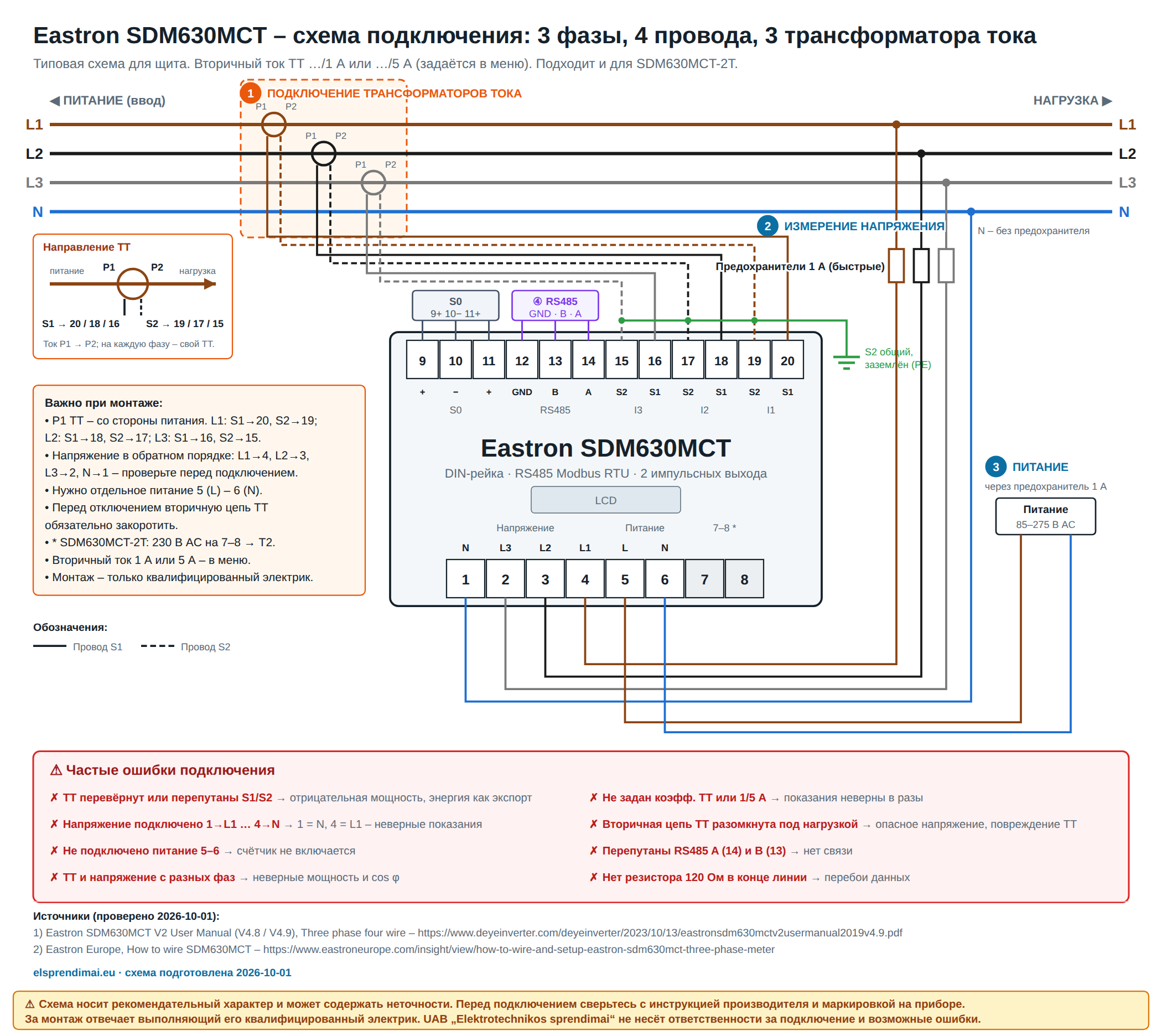

    Схема подключения через трансформаторы тока

    Eastron SDM630MCT – схема подключения через трансформаторы тока, 3 фазы 4 провода

    Нажмите на схему, чтобы открыть её крупнее. Обозначено: ① подключение трансформаторов тока, ② измерение напряжения, ③ питание, ④ RS485.

    ⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
    За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

    Частые ошибки подключения

    • ТТ перевёрнут или перепутаны S1/S2 – отрицательная мощность, энергия как экспорт.
    • Напряжение подключено 1→L1 … 4→N – 1 = N, 4 = L1 – неверные показания.
    • Не подключено питание 5–6 – счётчик не включается.
    • ТТ и напряжение с разных фаз – неверные мощность и cos φ.
    • Не задан коэфф. ТТ или 1/5 А – показания неверны в разы.
    • Вторичная цепь ТТ разомкнута под нагрузкой – опасное напряжение, повреждение ТТ.
    • Перепутаны RS485 A (14) и B (13) – нет связи.
    • Нет резистора 120 Ом в конце линии – перебои данных.

    Документы и источники

    Схема подготовлена 2026-10-01 по инструкции производителя. Она носит информационный характер – при монтаже руководствуйтесь инструкцией производителя и действующими правилами устройства электроустановок.

    Модульный многофункциональный счётчик электроэнергии | 3Ф

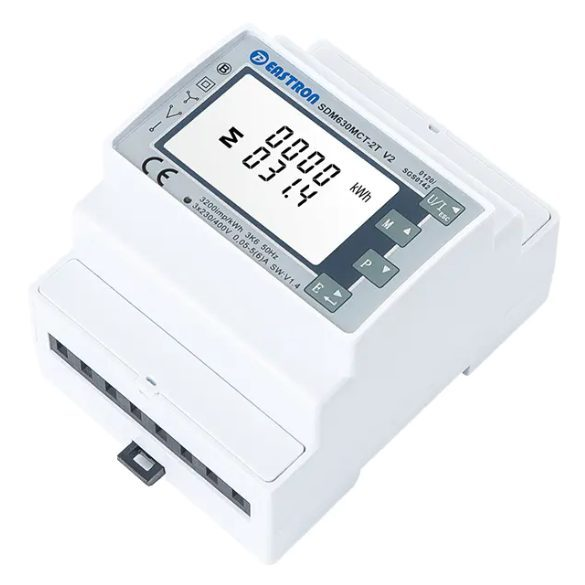

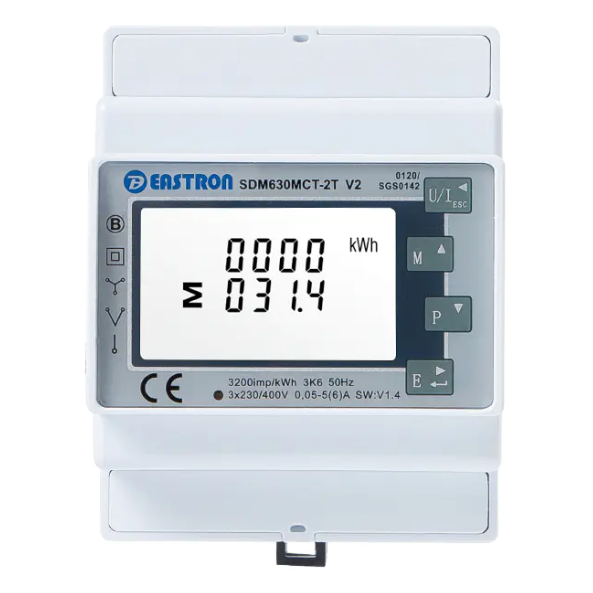

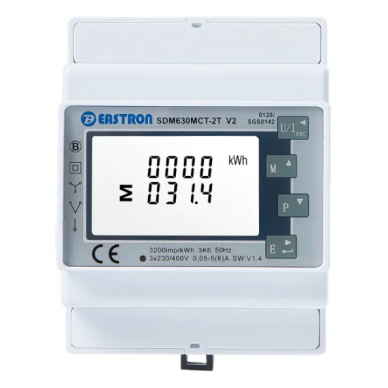

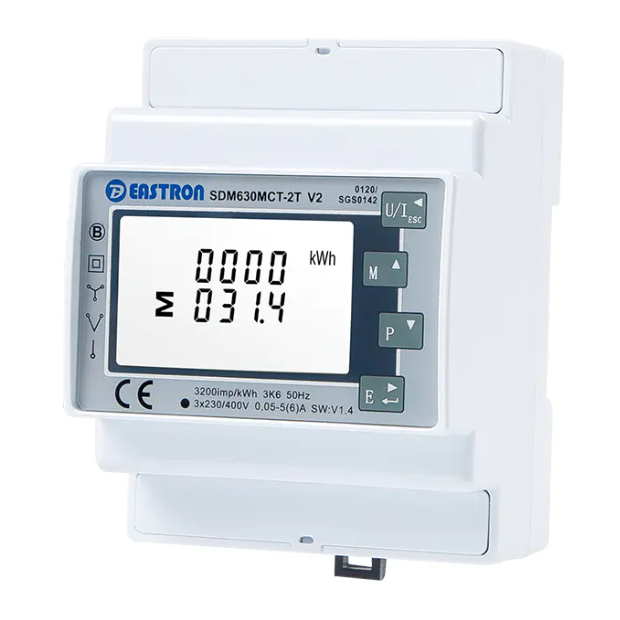

    SDM630MCT-2T – модульный трёхфазный многофункциональный счётчик энергии через трансформаторы тока 1 А / 5 А (первичный ток 1–9999 А), сертифицированный по MID, класса 0,5S, с двунаправленным измерением, двумя тарифами, RS485 Modbus RTU и двумя импульсными выходами, в корпусе DIN на 4 модуля. Предназначен для промышленных вводов, солнечных электростанций, контроля генераторов и расчётного учёта коммерческих зданий свыше 100 А.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
