  • Новый товарПопулярный товар   Модульный трёхфазный счётчик электроэнергии | через трансформаторы тока 5(6) A | 3×230/400 V | RS485 Modbus | съёмный дисплей | DIN / щит | Carlo Gavazzi EM21072DAV53XOSX

    Модульный трёхфазный счётчик электроэнергии | через трансформаторы тока 5(6) A | 3×230/400 V | RS485 Modbus | съёмный дисплей | DIN / щит | Carlo Gavazzi EM21072DAV53XOSX

    Артикул: EM21072DAV53XOSX
    Задать вопрос об этом товаре
    Цена 408.98 € с НДС
    ( 338.00 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный счётчик энергии для подключения через трансформаторы тока (…/5 A) в сети 3×230/400 V. RS485 Modbus RTU, программируемый импульсный выход и запатентованный съёмный дисплей – монтаж на DIN-рейку или в дверцу щита. Версия без MID – для некоммерческого (внутреннего) учёта.

  • Описание

    Модульный трёхфазный счётчик электроэнергии | через трансформаторы тока 5(6) A | 3×230/400 V | RS485 Modbus | съёмный дисплей | DIN / щит | Carlo Gavazzi EM21072DAV53XOSX

    Carlo Gavazzi EM21 72D (код EM21 72D AV5 3 X O S X) – компактный трёхфазный счётчик электроэнергии, подключаемый через трансформаторы тока со вторичным током 5 A. Предназначен для вводов и линий с большими токами, где учёт и основные параметры сети нужны в SCADA или BMS по RS485 Modbus RTU.

    Главное:
    Поскольку ток измеряется через ТТ, счётчик подходит для ввода любого размера – достаточно подобрать трансформатор и ввести его коэффициент (до 999). Запатентованный съёмный дисплей позволяет монтировать один и тот же прибор на DIN-рейку или в дверцу щита (вырез 68×68 мм). Эта версия без MID – показания предназначены для внутреннего учёта и управления энергией.
    Подключение
    Через ТТ, 5(6) A
    Сеть
    400 V L-L
    Интерфейс
    RS485 Modbus RTU
    Монтаж
    DIN или щит
    ℹ
    Двунаправленный учёт
    Для этого кода в техническом описании производителя отдельный регистр экспортированной энергии не указан – накапливаются суммарные кВт·ч и квар·ч. Если импорт и экспорт нужно видеть отдельно, выбирайте модель с явно указанным двунаправленным учётом.

    Интерфейсы связи и интеграция

    RS485 Modbus RTU (JBUS)
    2-проводный порт до 1000 м, 9600 бит/с, до 247 адресов, изоляция 4000 V RMS – данные в SCADA, BMS, ПЛК или систему энергоменеджмента.
    Импульсный выход (опто-MOSFET)
    Программируемый 0,01–9,99 кВт·ч/имп, до 70 mA, до 260 V AC/DC – для счётчика импульсов, ПЛК или регистратора данных.

    Принцип работы

    Токовые цепи подключаются через внешние трансформаторы тока (…/5 A), цепи напряжения – напрямую к сети 400 V L-L; питание прибора – от измеряемого напряжения (VL1–N, 18–260 V AC). Монтаж на DIN-рейку (4 модуля) или, со снятым дисплеем, в дверцу щита.

    Прибор измеряет TRMS напряжения, токи, активную и реактивную мощность, PF, частоту и чередование фаз, а энергию пересчитывает по заданному коэффициенту ТТ (и ТН).

    Результат – суммарные кВт·ч и квар·ч и мгновенные значения на ЖК-дисплее, в интерфейсе RS485 Modbus RTU и на импульсном выходе.

    Чем полезен Carlo Gavazzi EM21 72D?
    Один компактный прибор для ввода с большим током: подключение через ТТ, Modbus и гибкий монтаж. Съёмный дисплей особенно удобен, когда измерительная часть в щите, а показания – на дверце.

    Технические характеристики

    Тип товара Модульный трёхфазный счётчик электроэнергии
    Производитель / модель Carlo Gavazzi EM21 72D
    Полный код EM21 72D AV5 3 X O S X
    Подключение Через трансформаторы тока (…/5 A)
    Диапазон тока 5(6) A; перегрузка 6 A длительно, 120 A 500 мс
    Напряжение 400 V L-L (3×230/400 V)
    Частота 50/60 Hz
    Системы 3 фазы 4 или 3 провода, 2 фазы, 1 фаза (программируется)
    Коэффициент ТТ Программируется до 999
    Класс точности кВт·ч: 1 (EN 62053-21), B (EN 50470-3); квар·ч: 2 (EN 62053-23)
    MID Нет (версия X) – для некоммерческого (внутреннего) учёта
    Тарифы Не указаны
    Измеряемые величины W, var, PF, Hz, чередование фаз; VLL, VLN, A; суммарные кВт·ч и квар·ч
    Интерфейсы RS485 Modbus RTU (JBUS), импульсный выход
    Импульсный выход Опто-MOSFET, 0,01–9,99 кВт·ч/имп, до 70 mA, до 260 V AC/DC
    Питание Самопитание 18–260 V AC (VL1–N), ≤2 VA / 1 W
    Дисплей ЖК 2 строки (7 + 3 разряда), съёмный
    Модули / размеры 4 модуля DIN, 72×72×65 мм
    Вырез в щите 68×68 мм
    Степень защиты Лицевая панель IP50, клеммы IP20
    Рабочая температура −25…+55 °C
    Стандарты IEC 60664, IEC 61010-1, EN 62053-21, EN 62053-23, EN 50470-3; CE, cULus

    Основные функции

    • Подключение через ТТ – для ввода любого размера
    • RS485 Modbus RTU – данные в SCADA, BMS или ПЛК
    • Съёмный дисплей – монтаж на DIN или в щит
    • Параметры сети – V, A, W, var, PF, Hz, чередование фаз
    • Программируемые импульсы – 0,01–9,99 кВт·ч/имп
    • Самопитание – отдельный источник питания не нужен

    Чем отличается от похожих моделей?

    Eastron SDM630MCT-2T Тоже через ТТ с RS485 Modbus, но с MID и 2 тарифами – когда показания используются для расчётов.
    Eastron SDM630MCT-ML-1 Через ТТ, Modbus, MID – альтернатива с MID для проектов среднего уровня.
    Eastron SMART X96-1 Щитовой 96×96 через ТТ с Modbus и MID – только щитовой монтаж.
    Schneider PowerLogic PM5110 / PM5330 Щитовые анализаторы мощности через ТТ – когда нужен более широкий анализ качества сети.

    Где применяется?

    • Вводы зданий и заводов через ТТ
    • Линии большой мощности и распределительные щиты
    • Мониторинг энергии в SCADA и BMS
    • Компрессорные, насосные, холодильное оборудование
    • Пульты показаний на дверцах щитов
    • Энергоаудит и распределение затрат по подразделениям

    Применение по задачам

    Инженеру по автоматике.
    Данные Modbus RTU с линии большого тока без дополнительных преобразователей.
    Сборщику щитов.
    Один прибор для DIN-рейки или дверцы – меньше разных позиций.
    Энергетику.
    Понятные значения кВт·ч, квар·ч и PF для внутреннего контроля затрат.

    Практическое применение

    Если ввод завода на 250 A нужно видеть в BMS, установите три трансформатора тока 250/5 A, введите в EM21 коэффициент ТТ 50 и подключите линию RS485 – данные появятся в системе Modbus, а дисплей можно вынести на дверцу щита.

    Плюсы

    • Подключение через ТТ – предел тока определяет трансформатор
    • RS485 Modbus RTU в базе
    • Съёмный дисплей: монтаж на DIN или в щит
    • Самопитание от измеряемого напряжения
    • Программируемый коэффициент ТТ/ТН
    • Компактный – 4 модуля DIN

    Минусы / ограничения

    • Нет MID (версия X) – для расчётов выбирайте Eastron SDM630MCT-2T или SDM630MCT-ML-1
    • Нужны внешние трансформаторы тока
    • Функция тарифов в описании не указана
    • Двунаправленный учёт для этого кода не указан
    • Лицевая панель IP50 – монтировать в закрытом щите

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при снятом напряжении
    • Никогда не размыкайте вторичную цепь ТТ под нагрузкой – сначала закоротите её
    • Защитите цепи напряжения предохранителями
    • Точно введите коэффициент ТТ и соблюдайте соответствие фаз напряжения и тока
    • Линию RS485 прокладывайте витой парой с терминаторами на концах

    Быстрый гид по выбору

    Через ТТ …/5 A
    RS485 Modbus RTU
    DIN или щит
    Без MID
    Подходит, когда нужно:
    • Учёта на линии большого тока
    • Данных в системе Modbus
    • Показаний на дверце щита
    Проверьте перед использованием:
    • Не нужен ли MID для расчётов
    • Вторичный ток ТТ 5 A и коэффициент
    • Сеть 400 V L-L
    Важное напоминание: Эта версия не сертифицирована по MID – её показания не подходят для коммерческого учёта. Счётчик также не заменяет защитные аппараты и анализатор качества сети.

    Частые вопросы

    Подключается ли эта модель напрямую?
    Нет, версия AV5 подключается через трансформаторы тока со вторичным током 5 A.
    Есть ли MID?
    Нет, последняя буква X означает версию без MID; MID есть только у версий PF.
    Что означает буква S в коде?
    Порт RS485 Modbus RTU.
    Что означает буква O?
    Один статический импульсный выход опто-MOSFET.
    Можно ли монтировать в щит?
    Да, съёмный дисплей устанавливается в вырез 68×68 мм.
    Нужно ли отдельное питание?
    Нет, прибор питается от измеряемого напряжения VL1–N.

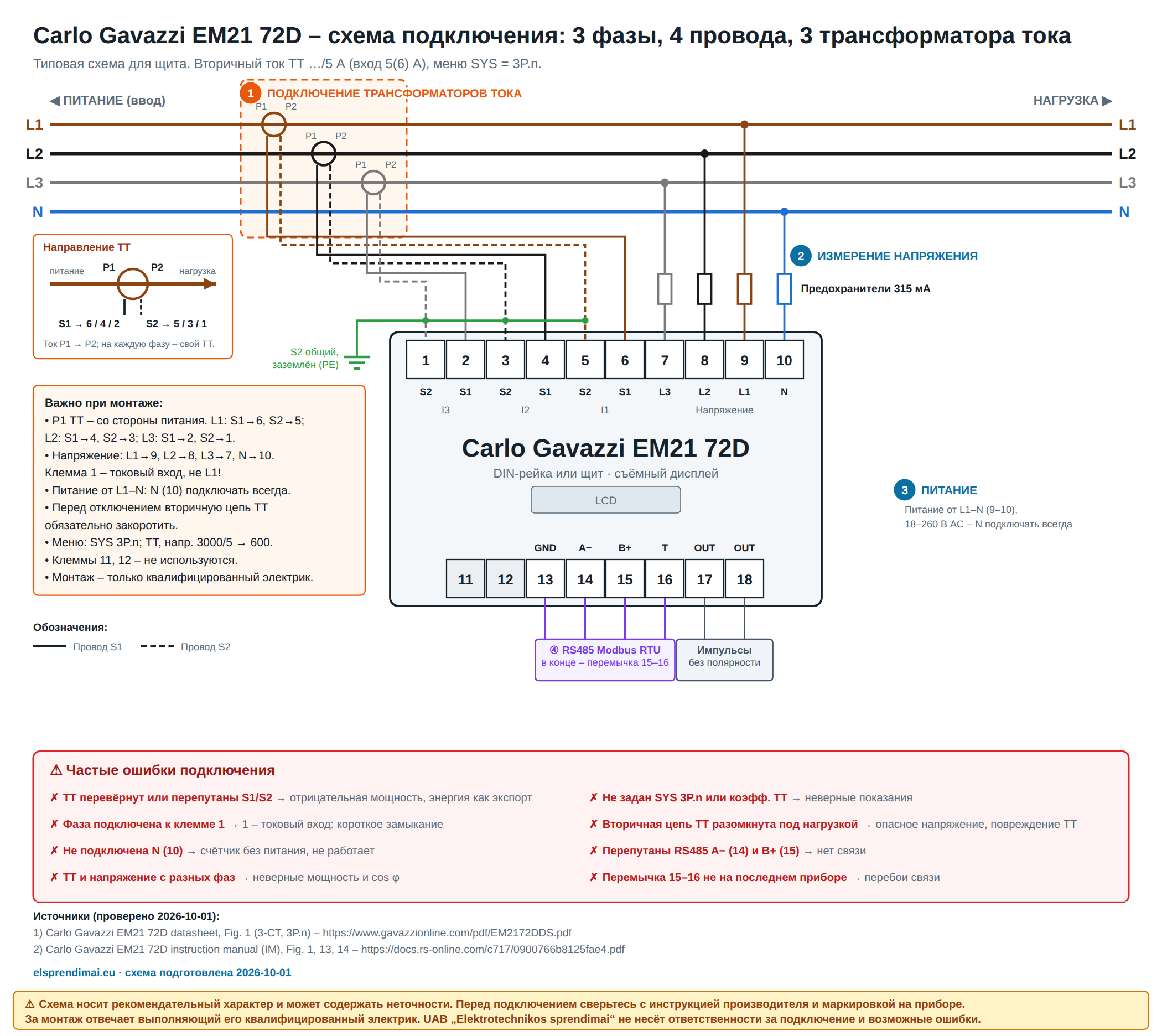

    Схема подключения через трансформаторы тока

    Carlo Gavazzi EM21 72D – схема подключения через трансформаторы тока, 3 фазы 4 провода

    Нажмите на схему, чтобы открыть её крупнее. Обозначено: ① подключение трансформаторов тока, ② измерение напряжения, ③ питание, ④ RS485.

    ⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
    За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

    Частые ошибки подключения

    • ТТ перевёрнут или перепутаны S1/S2 – отрицательная мощность, энергия как экспорт.
    • Фаза подключена к клемме 1 – 1 – токовый вход: короткое замыкание.
    • Не подключена N (10) – счётчик без питания, не работает.
    • ТТ и напряжение с разных фаз – неверные мощность и cos φ.
    • Не задан SYS 3P.n или коэфф. ТТ – неверные показания.
    • Вторичная цепь ТТ разомкнута под нагрузкой – опасное напряжение, повреждение ТТ.
    • Перепутаны RS485 A− (14) и B+ (15) – нет связи.
    • Перемычка 15–16 не на последнем приборе – перебои связи.

    Документы и источники

    Схема подготовлена 2026-10-01 по инструкции производителя. Она носит информационный характер – при монтаже руководствуйтесь инструкцией производителя и действующими правилами устройства электроустановок.

    Carlo Gavazzi EM21 72D – трёхфазный счётчик через ТТ с Modbus

    Carlo Gavazzi EM21 72D AV5 3 X O S X – трёхфазный счётчик через трансформаторы тока 5(6) A с RS485 Modbus RTU, импульсным выходом и съёмным дисплеем для внутреннего учёта.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
