  • Новый товар   Универсальный импульсный анализатор | 2 импульсных входа | 1-Wire | 0,1–18 В DC | RS485 | встроенная антенна Wi-Fi | 100–240 В AC | DIN | smart-MAIC | D105-10
    Новый товар   Универсальный импульсный анализатор | 2 импульсных входа | 1-Wire | 0,1–18 В DC | RS485 | встроенная антенна Wi-Fi | 100–240 В AC | DIN | smart-MAIC | D105-10 1
    Новый товар   Универсальный импульсный анализатор | 2 импульсных входа | 1-Wire | 0,1–18 В DC | RS485 | встроенная антенна Wi-Fi | 100–240 В AC | DIN | smart-MAIC | D105-10 2

    Универсальный импульсный анализатор | 2 импульсных входа | 1-Wire | 0,1–18 В DC | RS485 | встроенная антенна Wi-Fi | 100–240 В AC | DIN | smart-MAIC | D105-10

    Артикул: D105-10
    Задать вопрос об этом товаре
    Цена 75.50 € с НДС
    ( 62.40 € без НДС )
    Не подходит цена? Предложи свою!

    Универсальный импульсный анализатор на DIN-рейку со встроенной антенной Wi-Fi: 2 импульсных входа, 1-Wire, аналоговый вход 0,1–18 В DC, RS485 и реле. Данные передаются в облако, по MQTT и API. Выбирайте для пластиковых щитков и мест со стабильным сигналом Wi-Fi.

  • Описание

    Универсальный импульсный анализатор | 2 импульсных входа | 1-Wire | 0,1–18 В DC | RS485 | встроенная антенна Wi-Fi | 100–240 В AC | DIN | smart-MAIC | D105-10

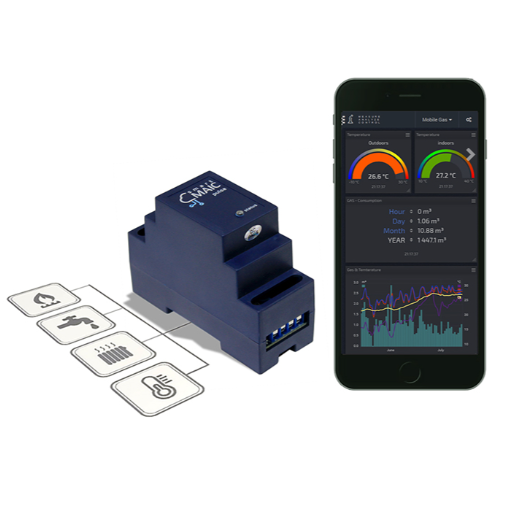

    Smart-MAIC D105-10 – универсальный импульсный анализатор на DIN-рейку, который собирает импульсы счётчиков воды, газа, тепла и других ресурсов, а также показания датчиков и передаёт их в облако по Wi-Fi. Антенна Wi-Fi встроена в корпус, поэтому дополнительные антенны и кабели не нужны.

    Главное:
    Выбирайте D105-10, если прибор будет установлен в пластиковом щитке или помещении, а роутер находится рядом. Встроенная антенна – меньше деталей и аккуратнее монтаж. Если щит металлический или сигнал слабый, берите D105-12: к D105-10 внешнюю антенну подключить нельзя.
    Импульсные входы
    2
    Аналоговый вход
    0,1–18 В DC
    Антенна
    встроенная Wi-Fi
    Хранение без интернета
    30 дней

    Входы, связь и интеграция

    • Импульсные входы (2 шт.) – Для счётчиков воды, газа, тепла, топлива или электроэнергии с импульсным выходом, например сухой контакт или магнитный датчик NO5W. Вес импульса счётчика задаётся в облаке.
    • Вход 1-Wire – До 5 датчиков температуры DS18b20 на одной линии ИЛИ один DHT22 / D280 (температура, влажность, давление). Датчики подключаются прямо к клеммам D105.
    • Аналоговый вход 0,1–18 В DC – Для датчиков давления (G1/4), уровня (mH2O), освещённости, pH, TDS и других датчиков с выходом по напряжению. Датчикам с питанием 12–24 В DC нужен отдельный блок питания, а их выход не должен превышать 18 В.
    • RS485 (режим входа / выхода) – Для Modbus-датчиков CO2-5000, T4W, T5W, 4in1, D105 Solar или другого оборудования, например для чтения данных инвертора. В версии Extended D105 может работать как Modbus Server и передавать данные в SCADA или контроллер.
    • Wi-Fi со встроенной антенной – Wi-Fi 2,4 ГГц через антенну внутри корпуса – никаких внешних деталей. Подходит для пластикового щитка или помещения со стабильным сигналом.

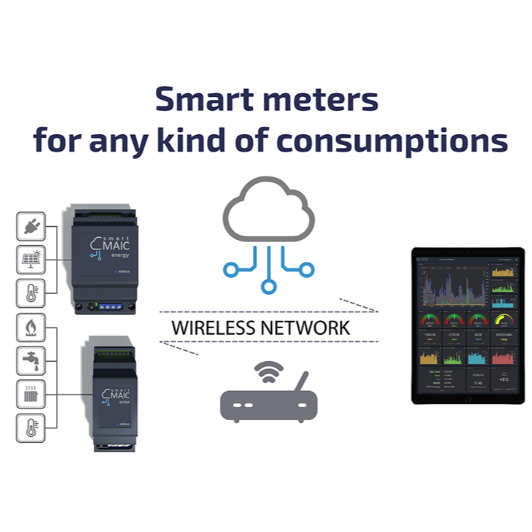

    • Облако, MQTT, API – Данные передаются в бесплатное облако smart-MAIC, по MQTT и API (Standard – каждые 60 с, Extended – каждые 5 с). Где нет Wi-Fi – через 4G LTE Wi-Fi USB-модем.
    • Реле (< 50 Вт) – Для дистанционного управления оборудованием: небольшая нагрузка напрямую или катушка контактора.

    Принцип работы

    Монтаж: D105-10 устанавливается на DIN-рейку (2 модуля) и питается от 100–240 В AC или 5 В DC. К клеммам подключаются импульсные провода счётчиков и датчики, затем прибор подключается к локальной сети Wi-Fi 2,4 ГГц.

    Работа: импульсы считаются непрерывно, показания обновляются каждые 5 с, а данные записываются в архив каждую минуту. При пропадании интернета D105 хранит данные до 30 дней, поэтому в учёте не возникает пробелов.

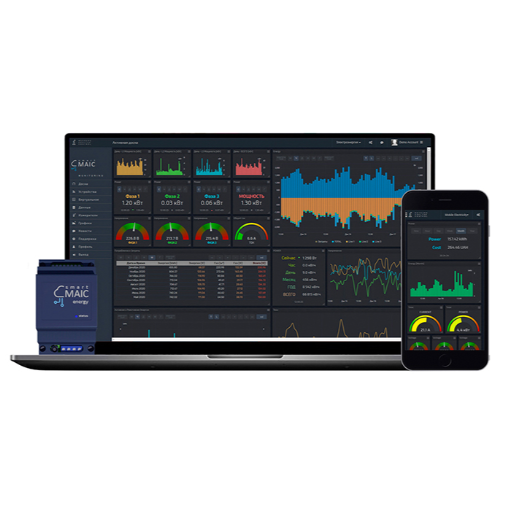

    Результат: в облаке видны графики потребления, отчёты и значения датчиков, реле управляется дистанционно, а данные по MQTT или API передаются в Home Assistant, BMS или вашу систему.

    Чем полезен D105-10?
    Один прибор шириной 2 модуля заменяет несколько отдельных регистраторов: два счётчика, температура или влажность, аналоговый датчик и Modbus-оборудование – в одной системе. Со встроенной антенной не нужно думать о месте для антенны и кабеле – достаточно, чтобы щиток был в зоне Wi-Fi.

    Технические характеристики

    Тип товара Универсальный импульсный анализатор с Wi-Fi
    Производитель / модель smart-MAIC / D105-10
    Антенна Wi-Fi встроенная в корпус (внешнюю антенну подключить нельзя)
    Wi-Fi 2,4 ГГц, IEEE 802.11 b/g/n
    Импульсные входы 2
    Вход 1-Wire до 5 × DS18b20 или 1 × DHT22 / D280
    Аналоговый вход 0,1–18 В DC, разрешение 0,02 В
    RS485 режим входа / выхода
    Реле макс. нагрузка < 50 Вт
    Интервал сбора данных 1 мин
    Обновление показаний 5 с
    Интервал MQTT / API 60 с (Standard), 5 с (Extended)
    Хранение без интернета 30 дней
    Дополнительные режимы (Extended) учёт времени работы, теплосчётчик, Modbus Server
    Питание 100–240 В AC, 50/60 Гц, 0,1 А или 5 В DC
    Рабочая температура −40…+60 °C
    Размеры 90 × 63 × 34 мм (2 DIN-модуля)
    Совместимость датчики группы DS18b20, DHT22, D280, CO2-5000, DR-20, T4W, T5W, G1/4, DN15, mH2O, pH Level, TDS Level, 4in1, TEMT6000, NO5W, D105 Solar; 4G LTE Wi-Fi USB-модем

    Основные функции

    • 2 импульсных входа – учёт воды, газа, тепла или топлива без ручного снятия показаний
    • Вход 1-Wire – до 5 точек температуры или температура и влажность одним датчиком
    • Аналоговый вход 0,1–18 В DC – давление, уровень, освещённость, pH, TDS и другие сигналы по напряжению
    • RS485 – Modbus-датчики (CO2, ветер, почва, солнечная радиация) или другое оборудование
    • Реле < 50 Вт – дистанционное управление оборудованием
    • Встроенная антенна Wi-Fi – никаких внешних деталей, аккуратный монтаж в щитке
    • Облако, MQTT, API – графики, отчёты и интеграция с другими системами

    Чем отличается от похожих товаров?

    • D105-12 – Тот же анализатор, но с внешней антенной Wi-Fi и возможностью подключить выносную антенну 3 м – для металлических щитов и мест со слабым сигналом.
    • Анализаторы сети D103 – Измеряют электрические параметры (напряжение, ток, мощность, энергию); D105 считает импульсы и значения датчиков – для воды, газа, тепла и окружающей среды.
    • PQ-4G – Промышленный модуль Modbus → 4G с RJ45 – только канал передачи данных. D105-10 сам собирает данные и отправляет их по Wi-Fi.

    Где применяется?

    • Дистанционный учёт счётчиков воды и газа в домах и квартирах
    • Сдаваемое жильё – распределение расходов между арендаторами
    • Котельные и тепловые пункты – контроль температуры и давления
    • Серверные и склады – контроль температуры и влажности
    • Теплицы и фермы – параметры воздуха и почвы
    • Резервуары и скважины – контроль уровня и давления
    • Пластиковые щитки и помещения с сильным сигналом Wi-Fi

    Применение по задачам

    Владельцу дома.
    Видит расход воды и газа в телефоне, быстрее замечает утечку или необычное потребление и больше не ходит к счётчикам.
    Арендодателю.
    Потребление каждой квартиры фиксируется автоматически – счета арендаторам подтверждаются графиками, а не фотографиями.
    Электрику-монтажнику.
    Простой монтаж в пластиковом щитке – не нужно прокладывать кабель антенны и искать для неё место.

    Практическое применение

    Если в доме два счётчика воды с импульсным выходом, а пластиковый щиток в коридоре находится рядом с роутером, D105-10 устанавливается в этот щиток: оба счётчика подключаются к импульсным входам, а DS18b20 на трубе горячей воды – к 1-Wire. В облаке виден суточный расход и температура, а через реле и контактор можно дистанционно управлять циркуляционным насосом.

    Плюсы

    • Встроенная антенна – нет внешних деталей, которые можно сломать или потерять
    • 2 DIN-модуля – помещается в небольшой щиток
    • Четыре типа входов в одном приборе: импульсы, 1-Wire, аналоговый, RS485
    • Широкий диапазон питания: 100–240 В AC или 5 В DC
    • Хранит данные до 30 дней без интернета
    • Бесплатное облако, MQTT и API
    • Рабочая температура −40…+60 °C – подходит для неотапливаемых помещений

    Минусы / ограничения

    • Внешнюю антенну подключить нельзя – в металлическом щите или вдали от роутера выбирайте D105-12 с выносной антенной
    • Только Wi-Fi 2,4 ГГц, сеть 5 ГГц не подходит
    • На входе 1-Wire – либо до 5 DS18b20, либо один DHT22 / D280, но не вместе
    • Режимы учёта времени работы, теплосчётчика и Modbus Server, а также MQTT / API каждые 5 с – только в версии Extended

    Указания по безопасности и монтажу

    • Монтаж и подключение питания 230 В выполняет квалифицированный электрик при снятом напряжении
    • Не превышайте 18 В DC на аналоговом входе
    • Для датчиков с питанием 12–24 В DC используйте отдельный блок питания (в комплект не входит)
    • Нагрузка реле – менее 50 Вт; большую мощность коммутируйте через контактор
    • Металлический щит ослабляет Wi-Fi – перед монтажом проверьте сигнал внутри щита при закрытой дверце
    • Не прокладывайте сигнальные провода вместе с силовыми кабелями

    Краткий гид по выбору

    2 импульсных входа
    0,1–18 В DC
    Встроенная антенна Wi-Fi
    2 DIN-модуля
    Подходит, если нужно:
    • учёт счётчиков и датчиков в пластиковом щитке или помещении
    • сильный сигнал Wi-Fi 2,4 ГГц в месте установки
    • компактное решение без внешних антенн
    Проверьте перед использованием:
    • уровень сигнала Wi-Fi в месте установки щитка
    • есть ли у счётчика импульсный выход и каков вес импульса (л/имп.)
    • напряжение питания датчиков и выходной сигнал (≤ 18 В DC)
    Важно помнить: D105-10 не измеряет параметры электросети – для этого предназначены анализаторы сети D103. Без сети Wi-Fi или 4G-модема данные не попадут в облако (прибор хранит их до 30 дней).

    Вопросы и ответы

    Можно ли подключить к D105-10 внешнюю антенну?
    Нет, антенна встроенная – для внешней или выносной антенны выбирайте D105-12.
    Когда достаточно встроенной антенны?
    Когда прибор стоит в пластиковом щитке или помещении, а сигнал Wi-Fi в этом месте стабильный.
    Будет ли работать, если на объекте нет Wi-Fi?
    Да, через 4G LTE Wi-Fi USB-модем с SIM-картой – к одному модему можно подключить до 5 устройств smart-MAIC.
    Сколько датчиков температуры можно подключить?
    До 5 DS18b20 на вход 1-Wire или один DHT22 / D280.
    Что происходит при пропадании интернета?
    Данные хранятся в приборе до 30 дней.
    Можно ли интегрировать с Home Assistant или BMS?
    Да, по MQTT или API, а в версии Extended – и через режим Modbus Server по RS485.

    smart-MAIC D105-10 – импульсный анализатор со встроенной антенной Wi-Fi

    D105-10 собирает импульсы счётчиков воды, газа и тепла, а также данные датчиков и передаёт их в облако через встроенную антенну Wi-Fi. Выбирайте для пластиковых щитков и мест со стабильным сигналом Wi-Fi.
