    Универсальный импульсный анализатор | 2 импульсных входа | 1-Wire | 0,1–18 В DC | RS485 | внешняя антенна Wi-Fi | 100–240 В AC | DIN | smart-MAIC | D105-12

    Артикул: D105-12
    Задать вопрос об этом товаре
    Цена 85.18 € с НДС
    ( 70.40 € без НДС )
    Не подходит цена? Предложи свою!

    Универсальный импульсный анализатор с внешней антенной Wi-Fi – можно подключить выносную антенну 3 м и вынести её из металлического щита. Те же входы, что у D105-10: 2 импульсных, 1-Wire, 0,1–18 В DC, RS485 и реле. Выбирайте для металлических щитов, подвалов и мест со слабым Wi-Fi.

  • Описание

    Универсальный импульсный анализатор | 2 импульсных входа | 1-Wire | 0,1–18 В DC | RS485 | внешняя антенна Wi-Fi | 100–240 В AC | DIN | smart-MAIC | D105-12

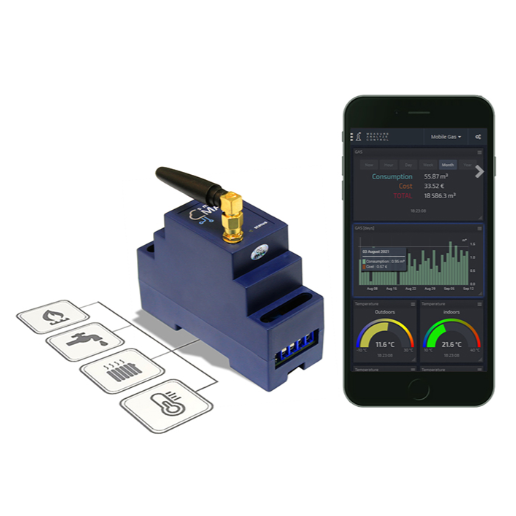

    Smart-MAIC D105-12 – тот же универсальный импульсный анализатор, что и D105-10, но с внешней антенной Wi-Fi. К нему можно подключить выносную антенну с кабелем 3 м и вынести её из металлического щита или подвала туда, где сигнал Wi-Fi лучше.

    Главное:
    Выбирайте D105-12, если прибор будет стоять в металлическом щите, подвале, котельной или далеко от роутера. Металлический корпус работает как экран, поэтому встроенная антенна в таких местах часто держит связь нестабильно. Внешняя, а при необходимости выносная антенна переносит точку приёма за пределы щита – часто без дополнительного репитера.
    Антенна
    внешняя Wi-Fi
    Выносная антенна
    3 м, 2 дБ (опция)
    Входы
    2 имп. + 1-Wire + 0,1–18 В DC + RS485
    Хранение без интернета
    30 дней

    Входы, связь и интеграция

    • Импульсные входы (2 шт.) – Для счётчиков воды, газа, тепла, топлива или электроэнергии с импульсным выходом, например сухой контакт или магнитный датчик NO5W. Вес импульса счётчика задаётся в облаке.
    • Вход 1-Wire – До 5 датчиков температуры DS18b20 на одной линии ИЛИ один DHT22 / D280 (температура, влажность, давление). Датчики подключаются прямо к клеммам D105.
    • Аналоговый вход 0,1–18 В DC – Для датчиков давления (G1/4), уровня (mH2O), освещённости, pH, TDS и других датчиков с выходом по напряжению. Датчикам с питанием 12–24 В DC нужен отдельный блок питания, а их выход не должен превышать 18 В.
    • RS485 (режим входа / выхода) – Для Modbus-датчиков CO2-5000, T4W, T5W, 4in1, D105 Solar или другого оборудования, например для чтения данных инвертора. В версии Extended D105 может работать как Modbus Server и передавать данные в SCADA или контроллер.
    • Внешняя антенна Wi-Fi – Wi-Fi 2,4 ГГц через внешнюю антенну. В металлическом щите подключите выносную антенну Wi-Fi (кабель 3 м, магнитное основание) и закрепите её снаружи щита.
    • Облако, MQTT, API – Данные передаются в бесплатное облако smart-MAIC, по MQTT и API (Standard – каждые 60 с, Extended – каждые 5 с). Где нет Wi-Fi – через 4G LTE Wi-Fi USB-модем.
    • Реле (< 50 Вт) – Для дистанционного управления оборудованием: небольшая нагрузка напрямую или катушка контактора.

    Принцип работы

    Монтаж: D105-12 устанавливается на DIN-рейку (2 модуля) и питается от 100–240 В AC или 5 В DC. В металлическом щите выносная антенна выводится через кабельный ввод и крепится магнитным основанием снаружи щита, в сторону роутера.

    Работа: импульсы считаются непрерывно, показания обновляются каждые 5 с, а данные записываются в архив каждую минуту. При пропадании интернета D105 хранит данные до 30 дней, поэтому в учёте не возникает пробелов.

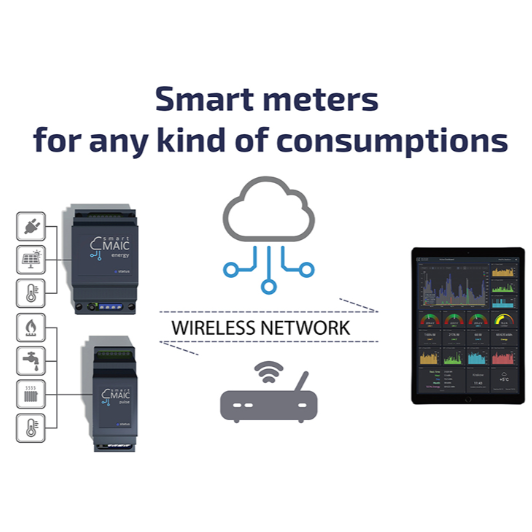

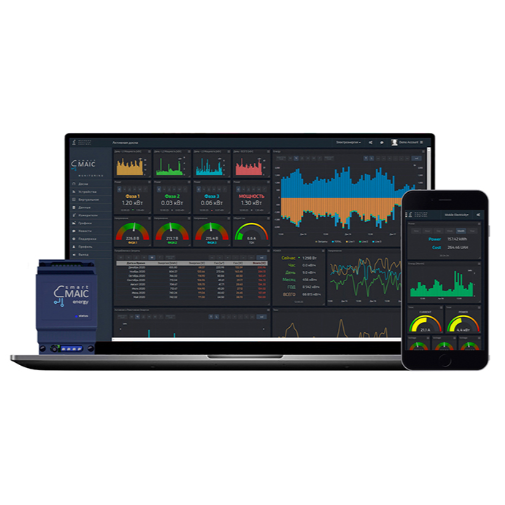

    Результат: в облаке видны графики потребления, отчёты и значения датчиков, реле управляется дистанционно, а данные по MQTT или API передаются в Home Assistant, BMS или вашу систему.

    Чем полезен D105-12?
    Позволяет организовать учёт там, где он действительно нужен – в металлическом вводном щите, в подвале у ввода воды или в котельной – и не потерять связь Wi-Fi. Все входы D105 те же, что у D105-10, отличаются только антенна и возможности связи.

    Технические характеристики

    Тип товара Универсальный импульсный анализатор с Wi-Fi
    Производитель / модель smart-MAIC / D105-12
    Антенна Wi-Fi внешняя; можно подключить выносную антенну Wi-Fi (3 м, 2 дБ, магнитное основание – продаётся отдельно)
    Wi-Fi 2,4 ГГц, IEEE 802.11 b/g/n
    Импульсные входы 2
    Вход 1-Wire до 5 × DS18b20 или 1 × DHT22 / D280
    Аналоговый вход 0,1–18 В DC, разрешение 0,02 В
    RS485 режим входа / выхода
    Реле макс. нагрузка < 50 Вт
    Интервал сбора данных 1 мин
    Обновление показаний 5 с
    Интервал MQTT / API 60 с (Standard), 5 с (Extended)
    Хранение без интернета 30 дней
    Дополнительные режимы (Extended) учёт времени работы, теплосчётчик, Modbus Server
    Питание 100–240 В AC, 50/60 Гц, 0,1 А или 5 В DC
    Рабочая температура −40…+60 °C
    Размеры 90 × 63 × 34 мм (2 DIN-модуля)
    Совместимость датчики группы DS18b20, DHT22, D280, CO2-5000, DR-20, T4W, T5W, G1/4, DN15, mH2O, pH Level, TDS Level, 4in1, TEMT6000, NO5W, D105 Solar; 4G LTE Wi-Fi USB-модем

    Основные функции

    • Внешняя антенна Wi-Fi – более стабильная связь в металлическом щите или подвале
    • Разъём для выносной антенны – антенну можно разместить до 3 м от прибора
    • 2 импульсных входа – счётчики воды, газа, тепла или топлива
    • Вход 1-Wire – до 5 точек температуры или DHT22 / D280
    • Аналоговый вход 0,1–18 В DC и RS485 – датчики давления, уровня, CO2, ветра, солнечной радиации
    • Реле < 50 Вт – дистанционное управление насосом, клапаном или другим оборудованием через контактор
    • Облако, MQTT, API – данные в облако smart-MAIC, Home Assistant, BMS или SCADA

    Чем отличается от похожих товаров?

    • D105-10 – Те же входы и функции, но антенна встроенная – подходит для пластикового щитка с хорошим сигналом; внешнюю антенну подключить нельзя.
    • Выносная антенна Wi-Fi – Аксессуар для D105-12: кабель 3 м, 2 дБ, магнитное основание – антенна выносится из металлического щита.
    • 4G LTE Wi-Fi USB-модем – Когда на объекте вообще нет Wi-Fi: модем с SIM-картой создаёт сеть Wi-Fi для до 5 устройств smart-MAIC.

    Где применяется?

    • Металлические вводные и распределительные щиты
    • Подвалы у вводов воды и газа
    • Котельные и тепловые пункты
    • Технические помещения и этажные щиты многоквартирных домов
    • Производственные цеха и склады с металлическими конструкциями
    • Насосные скважин и помещения резервуаров
    • Объекты, где роутер далеко от щита

    Применение по задачам

    Управляющему многоквартирным домом.
    Данные общедомовых счётчиков воды и тепла из подвала или техпомещения поступают автоматически, даже если щиты металлические.
    Энергетику промышленного объекта.
    Расход воды, газа или сжатого воздуха в щите цеха виден в облаке и по MQTT – без прокладки сетевого кабеля до щита.
    Интегратору автоматики.
    Одна модель подходит почти для любого щита: при слабом сигнале подключается выносная антенна, а не ищется другое решение.

    Практическое применение

    Если ввод воды и счётчик находятся в подвале, а D105 нужно установить в металлический щит, где телефон почти не видит сеть Wi-Fi, выбирайте D105-12 с выносной антенной: антенна выводится через кабельный ввод на крышу щита и крепится магнитом. Если сигнал слабый и рядом со щитом, кабель 3 м позволяет поднять антенну ближе к потолку или к проёму лестничной клетки.

    Плюсы

    • Внешняя антенна – более стабильная связь в металлическом щите
    • Можно подключить выносную антенну 3 м с магнитным основанием
    • Все входы D105: 2 импульсных, 1-Wire, 0,1–18 В DC, RS485 и реле
    • 2 DIN-модуля, питание 100–240 В AC или 5 В DC
    • Хранит данные до 30 дней при пропадании интернета
    • Рабочая температура −40…+60 °C – подходит для неотапливаемых подвалов и техпомещений

    Минусы / ограничения

    • Выносная антенна в комплект не входит – покупается отдельно
    • Антенне нужно место и кабельный ввод в щите – монтаж немного дольше, чем с D105-10
    • Только Wi-Fi 2,4 ГГц; если на объекте нет Wi-Fi, понадобится 4G LTE Wi-Fi USB-модем
    • Режимы учёта времени работы, теплосчётчика и Modbus Server, а также MQTT / API каждые 5 с – только в версии Extended

    Указания по безопасности и монтажу

    • Монтаж и подключение питания 230 В выполняет квалифицированный электрик при снятом напряжении
    • Не превышайте 18 В DC на аналоговом входе
    • Для датчиков с питанием 12–24 В DC используйте отдельный блок питания (в комплект не входит)
    • Нагрузка реле – менее 50 Вт; большую мощность коммутируйте через контактор
    • Кабель антенны выводите через кабельный ввод, не пережимайте его дверцей и не перегибайте под острым углом
    • Антенну и сигнальные провода держите подальше от силовых кабелей и контакторов

    Краткий гид по выбору

    Внешняя антенна Wi-Fi
    Выносная антенна 3 м
    0,1–18 В DC
    2 DIN-модуля
    Подходит, если нужно:
    • монтаж в металлическом щите или подвале
    • стабильная связь там, где сигнал Wi-Fi слабый
    • возможность вынести антенну до 3 м от прибора
    Проверьте перед использованием:
    • где будет антенна и есть ли в щите свободный кабельный ввод
    • сигнал Wi-Fi в месте установки антенны, а не внутри щита
    • импульсные выходы счётчиков и сигнал датчиков (≤ 18 В DC)
    Важно помнить: Выносная антенна Wi-Fi в комплект D105-12 не входит. Антенна лишь улучшает связь с существующей сетью Wi-Fi – если сети нет, понадобится 4G LTE Wi-Fi USB-модем или репитер.

    Вопросы и ответы

    Чем D105-12 отличается от D105-10?
    Входы и функции одинаковые; у D105-12 внешняя антенна Wi-Fi и к нему можно подключить выносную антенну.
    Когда выбирать D105-12, а не D105-10?
    Когда щит металлический, прибор будет в подвале или котельной либо роутер далеко.
    Входит ли выносная антенна в комплект?
    Нет, выносная антенна Wi-Fi (3 м, 2 дБ) покупается отдельно.
    Где крепить выносную антенну?
    На крыше или боковой стенке металлического щита на магнитном основании, в сторону роутера и подальше от силовых кабелей.
    Можно ли использовать без сети Wi-Fi?
    Да, через 4G LTE Wi-Fi USB-модем с SIM-картой.
    Какие датчики можно подключить?
    Все датчики D105 из группы: импульсные, 1-Wire, аналоговые 0,1–18 В DC и RS485.

    smart-MAIC D105-12 – импульсный анализатор с внешней антенной Wi-Fi

    D105-12 – универсальный импульсный анализатор с внешней антенной Wi-Fi и возможностью подключить выносную антенну 3 м. Выбирайте для металлических щитов, подвалов и мест со слабым сигналом Wi-Fi.
