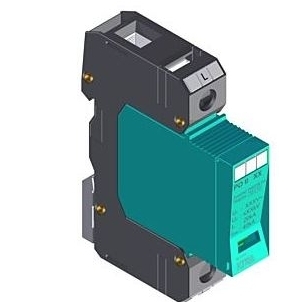

УЗИП тип 1+2+3 (B+C+D) | 1P | Iimp 12,5 кА | In 30 кА | Imax 50 кА | Uc 280 В | Up < 1,3 кВ | PO I 1
Артикул: SKU#158869360260671971Цена 34.09 € с НДС( 28.18 € без НДС )PO I 1 – однополюсный УЗИП типа 1+2+3 (B+C+D): ступени вводной и тонкой защиты в одном корпусе шириной 2,5 модуля. Iimp 12,5 кА (10/350 мкс), In 30 кА, Imax 50 кА, Up < 1,3 кВ, Uc 280 В.
-
УЗИП тип 1+2+3 (B+C+D) | 1P | Iimp 12,5 кА | In 30 кА | Imax 50 кА | Uc 280 В | Up < 1,3 кВ | PO I 1
PO I 1 – однополюсный УЗИП типа 1+2+3 (B+C+D): ступени вводной и тонкой защиты в одном корпусе шириной 2,5 модуля. Iimp 12,5 кА (10/350 мкс), In 30 кА, Imax 50 кА, Up < 1,3 кВ, Uc 280 В.
Главное:

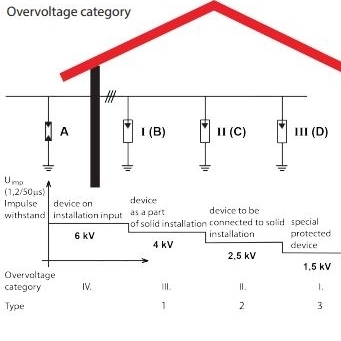

УЗИП типа 1+2+3 одним аппаратом отводит частичный ток молнии в землю и ограничивает перенапряжение до < 1,3 кВ. Ступень типа 3 защищает чувствительное оборудование в пределах ~10 м от УЗИП – более удалённым щитам нужна своя защита.Класс
Тип 1+2+3 / класс I+II+III / B+C+DIimp (10/350 мкс)
12,5 кАUp
< 1,3 кВСхема
1PПринцип действия
УЗИП устанавливается в щите на DIN-рейку (2,5 модуля) и подключается параллельно между защищаемым проводом и PE или PEN.
Объединённые в одном корпусе ступени отводят частичный ток молнии (10/350 мкс) и коммутационные импульсы (8/20 мкс) в землю.
В электроустановке остаётся напряжение не выше < 1,3 кВ – это уровень типа 3, подходящий для более чувствительного оборудования, если оно находится рядом с УЗИП.
Чем полезен PO I 1?
PO I 1 объединяет в одном устройстве ступени вводной и тонкой защиты: Iimp 12,5 кА и Up < 1,3 кВ – в небольшом щите, где чувствительное оборудование рядом, не нужны три отдельных УЗИП.Технические характеристики
Тип изделия УЗИП тип 1+2+3 Производитель / модель PO I 1 Класс (IEC / EN 61643-11) Тип 1+2+3 / класс I+II+III / B+C+D Число полюсов / схема 1P – один полюс; схема собирается из нескольких модулей (например L–PE и N–PE для однофазного ввода TN-S) Номинальное напряжение Un 230 В AC Макс. длительное рабочее напряжение Uc 280 В AC Импульсный ток Iimp (10/350 мкс) 12,5 кА Номинальный разрядный ток In (8/20 мкс) 30 кА Макс. разрядный ток Imax (8/20 мкс) 50 кА Уровень защиты Up < 1,3 кВ Время срабатывания tA < 25 нс Индикация состояния Окно: зелёный – исправен, красный – заменить модуль Монтаж DIN-рейка 35 мм, 2,5 модуля Степень защиты IP20 Рабочая температура −40…+70 °C Основные функции
- Iimp 12,5 кА (10/350 мкс) – для частичного тока молнии на вводе.
- In 30 кА, Imax 50 кА – для мощных коммутационных импульсов.
- Up < 1,3 кВ – защита уровня типа 3 для расположенного рядом оборудования.
- Сменный модуль и окошко состояния.
- Ширина 2,5 модуля – экономит место в щите.

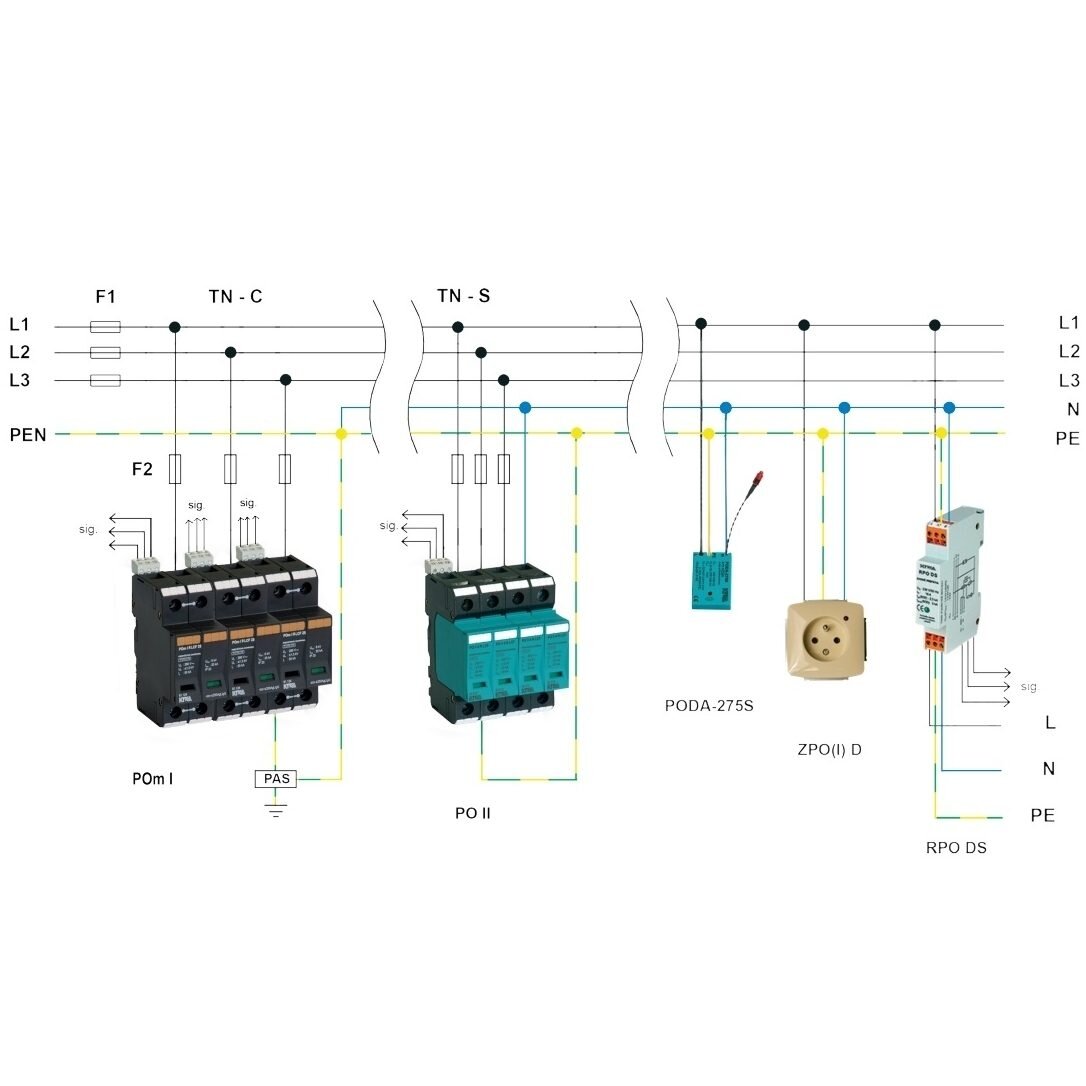

Схема подключения – 2 × 1P – однофазный ввод TN-S
☝ Нажмите на схему – откроется увеличенная версия.⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на устройстве.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB «Elektrotechnikos sprendimai» не несёт ответственности за подключение и возможные ошибки.Типичные ошибки подключения
✗ Длинные провода до УЗИП и PE Каждый лишний метр добавляет около 1 кВ к Up – защита перестаёт работать. Общая длина проводов – до 0,5 м. ✗ УЗИП после обычного УЗО Разрядный ток идёт через УЗО – оно срабатывает или выходит из строя. УЗИП – перед УЗО или после УЗО типа S. ✗ 4P (4+0) в сети TT Ток замыкания L–PE повреждённого варистора слишком мал, чтобы перегорел предохранитель, – на корпусах остаётся напряжение. Для сети TT – только «3+1». ✗ PE на ближайшую клемму, а не на шину Путь через клеммы других аппаратов добавляет индуктивность и опасно повышает напряжение в щите. PE – напрямую на главную заземляющую шину. ✗ Только тип 2 в здании с внешней молниезащитой УЗИП типа 2 не рассчитан на частичный ток молнии (10/350 мкс) и может разрушиться. При внешней молниезащите на вводе нужен тип 1+2. Чем отличается от похожих моделей?
- GA&DA G30-B+C/280/12.5-1P – 1P | Iimp 12,5 кА | Up ≤ 1,5 кВ – Тип 1+2 без ступени типа 3 – если чувствительное оборудование дальше от ввода.
- LSP FLP7-275/1S – 1P | Iimp 7 кА | Up ≤ 1,5 кВ – Тип 1+2 без ступени типа 3 – если чувствительное оборудование дальше от ввода.
- LSP FLP12.5-275/4S – 4P TN-S | Iimp 12,5 кА | Up ≤ 1,5 кВ – Тип 1+2 без ступени типа 3 – если чувствительное оборудование дальше от ввода.
Где применяется?
- Небольшой вводной щит, если чувствительное оборудование в том же щите или рядом
- Щиты связи, охраны и автоматики
- Ввод частного дома с воздушной линией
- Здания с внешней молниезащитой (LPL III–IV)
- Сторона AC солнечной электростанции
- Тепловые пункты и насосные
Подбор и монтаж
- Схему выбирайте по типу сети: TN-C – 3P между L и PEN, TN-S – 4P (4+0), TT – только «3+1» с искровым разрядником N–PE.
- При наличии внешняя молниезащитаа значение зависит от уровня защиты (LPL): для LPL III–IV обычно достаточно 12,5 кА на полюс, для LPL I–II нужно больше – рассчитаем.
- Модели 5–8 кА на полюс выбирайте там, где нет внешняя молниезащитаа, а угроза приходит по воздушной линии.
- УЗИП устанавливается на вводе до УЗО (или после УЗО типа S), чтобы разрядный ток не проходил через УЗО.
- Резервный предохранитель – в пределах, указанных производителем; если вводной предохранитель больше, ставьте для УЗИП отдельный (например, 125 А gG).
Применение по задачам
Владельцу дома.
Одно устройство вместо нескольких – меньше места в щите.Электрику.
Компактная однополюсная схема и сменный модуль.Проектировщику.
Iimp 12,5 кА и Up < 1,3 кВ в одной ступени, когда расстояние до оборудования небольшое.Практическое применение
Если в щите усадьбы рядом с вводом находятся и контроллер котла, и роутер, два PO I 1 (L–PE и N–PE) на однофазном вводе TN-S защитят и от частичного тока молнии, и оборудование в щите; удалённым групповым щитам всё равно понадобится своя ступень.Плюсы
- Тип 1+2+3 в одном устройстве
- Iimp 12,5 кА на полюс
- Up < 1,3 кВ
- Компактный – 2,5 модуля
Минусы / ограничения
- Один полюс – для схемы нужно несколько штук
- Эффект типа 3 – только до ~10 м от УЗИП
- Паспорт производителя публично недоступен – параметры по данным поставщика
⚡ Указания по безопасности и монтажу
- Монтаж выполняйте только при снятом напряжении; проверьте отсутствие напряжения на всех полюсах.
- УЗИП подключайте перед устройством защитного отключения (УЗО) или после УЗО типа S.
- Провод PE к главной заземляющей шине – сечением не менее 16 мм² Cu, как можно короче и без петель.
- Номинал резервного предохранителя – в пределах, указанных производителем; если вводной предохранитель больше, предусмотрите для УЗИП отдельный.
- Перед измерением сопротивления изоляции извлеките модули или отключите УЗИП.
- Работы выполняет квалифицированный электрик; после грозы проверьте индикаторы.
☝ Из опыта- Провода к УЗИП и от него к PE – как можно короче, общая длина до 0,5 м. Каждый лишний метр добавляет около 1 кВ к Up, и защита теряет смысл.
- Проводник PE ведите прямо на главную заземляющую шину, а не через клеммы других аппаратов. В цепи типа 1 – не менее 16 мм² Cu.
- Перед измерением сопротивления изоляции (500–1000 В) извлеките модули или отключите УЗИП – иначе мегаомметр покажет «утечку», а модули могут быть повреждены.
- Проверяйте индикатор после каждой грозы и не реже раза в год. Держите на объекте запасной модуль – замена занимает минуту: отключите только резервный предохранитель или автомат УЗИП, весь щит обесточивать не нужно.
- Если до конечных щитов больше 10 м или там чувствительная электроника, ставьте там отдельный УЗИП типа 2 или 3 – одного ввода недостаточно.
☝ Elsprendimai.eu рекомендует: К УЗИП понадобятся предохранители и держатели для резервной защиты, шина уравнивания потенциалов для заземления, а для групповых щитов и чувствительной электроники – УЗИП типа 2 и типа 3. Спланировать всю систему поможет руководство по выбору УЗИП типа 1+2.Краткое руководство по выбору
Тип 1+2+3 / класс I+II+III / B+C+D12,5 кА< 1,3 кВ1PПодходит, если нужно:
- Защитить ввод и расположенное рядом чувствительное оборудование одним устройством
- Мало места в щите
- Ввод здания с внешней молниезащитой или воздушной линией
Проверьте перед применением:
- Систему сети и необходимое количество полюсов
- Расстояние до чувствительного оборудования
- Номинал резервного предохранителя
Важное напоминание: Защита уровня типа 3 действует только вблизи УЗИП – для удалённых щитов нужна отдельная ступень.
Частые вопросы
Что делать, если индикатор стал красным?
Модуль отработал и больше не защищает. Замените его модулем той же серии – основание и провода менять не нужно.Когда нужно 12,5 кА, а когда хватит 5–8 кА?
Если у здания есть внешняя молниезащита – 12,5 кА на полюс или больше по LPL. Без неё, при питании воздушной линией, обычно хватает 5–8 кА на полюс; 5 кА – для объектов с меньшим риском и коротким вводом.Достаточно ли одного PO I 1 для однофазного ввода?
Для ввода TN-S нужно два – L–PE и N–PE; для TN-C – один между L и PEN.Подходит ли для трёхфазного ввода?
Да, для TN-S – четыре штуки, для TN-C – три.Почему тип 3 действует только вблизи?
Импульс, распространяясь дальше по проводам, снова набирает напряжение; чувствительному оборудованию дальше ~10 м нужна своя ступень.Нужно ли заземлять УЗИП отдельным заземлителем?
Нет, он подключается к главной заземляющей шине, к которой подключены заземлитель здания и система уравнивания потенциалов.Не знаете, какой выбрать? Смотрите гид по выбору УЗИП типа 1+2 или напишите нам – подберём по схеме вашего щита.Документы и источники
Технические данные предоставлены поставщиком (паспорт производителя публично недоступен).
Проверено 2026-10-17.
УЗИП тип 1+2+3 (B+C+D) | 1P | Iimp 12,5 кА | In 30 кА | Imax 50 кА | Uc 280 В | Up < 1,3 кВ | PO I 1
PO I 1 – однополюсный УЗИП типа 1+2+3 (B+C+D): Iimp 12,5 кА, Imax 50 кА, Up < 1,3 кВ. Компактная трёхступенчатая защита в одном корпусе шириной 2,5 модуля.
Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.Данное изделие имеет маркировку CE, которая подтверждает соответствие всем применимым директивам и регламентам Европейского Союза. Маркировка CE — это не просто формальность, а важный показатель качества и безопасности, гарантирующий, что продукт прошёл оценку, проверку и может безопасно использоваться на всей территории ЕС.
