  • Новый товар   УЗИП тип 1+2 (B+C) | 4P | In 20 кА | Imax 40 кА | Uc 275 В | Up < 1,5 кВ | Promfactor Baltic MOP4-BC275/20
    Новый товар   УЗИП тип 1+2 (B+C) | 4P | In 20 кА | Imax 40 кА | Uc 275 В | Up < 1,5 кВ | Promfactor Baltic MOP4-BC275/20 1

    УЗИП тип 1+2 (B+C) | 4P | In 20 кА | Imax 40 кА | Uc 275 В | Up < 1,5 кВ | Promfactor Baltic MOP4-BC275/20

    Артикул: MOP4-BC275/20
    Штрих-код: 4772151000982
    Задать вопрос об этом товаре
    Цена 67.61 € с НДС
    ( 55.88 € без НДС )
    Не подходит цена? Предложи свою!

    Promfactor Baltic MOP4-BC275/20 – четырёхполюсный УЗИП, отнесённый производителем к классу B+C (тип 1+2). In 20 кА, Imax 40 кА (8/20 мкс), Up < 1,5 кВ, Uc 275 В. Монтаж на DIN-рейку во вводном щите.

  • Описание

    УЗИП тип 1+2 (B+C) | 4P | In 20 кА | Imax 40 кА | Uc 275 В | Up < 1,5 кВ | Promfactor Baltic MOP4-BC275/20

    Promfactor Baltic MOP4-BC275/20 – четырёхполюсный УЗИП, отнесённый производителем к классу B+C (тип 1+2). In 20 кА, Imax 40 кА (8/20 мкс), Up < 1,5 кВ, Uc 275 В. Монтаж на DIN-рейку во вводном щите.

    Главное:
    УЗИП типа 1+2 на вводе отводит в землю частичный ток молнии, приходящий по линии или через заземление здания, и ограничивает перенапряжение в проводке. Это первая ступень – для чувствительных цепей после неё часто нужен ещё тип 2 или 3.
    Класс
    Тип 1+2 / класс I+II / B+C
    Imax (8/20 мкс)
    40 кА
    Up
    < 1,5 кВ
    Схема
    4P

    Принцип действия

    УЗИП устанавливается во вводном щите на DIN-рейку как можно ближе к вводу и подключается параллельно: фазы (и N) – к клеммам УЗИП, общая клемма – к главной заземляющей шине (ГЗШ). Перед УЗИП – резервный предохранитель в пределах, указанных производителем.

    В нормальном режиме варистор практически не проводит ток. При перенапряжении его сопротивление за наносекунды падает, и частичный ток молнии (10/350 мкс) или коммутационный импульс (8/20 мкс) отводится в землю.

    В электроустановке остаётся напряжение не выше Up (для этой модели < 1,5 кВ), которое выдерживают аппараты щита. Перегретый или изношенный модуль отключается от сети, а индикатор становится красным.

    Чем полезен Promfactor Baltic MOP4-BC275/20?
    Promfactor Baltic MOP4-BC275/20 на вводе ограничивает перенапряжение до < 1,5 кВ (In 20 кА, Imax 40 кА). Значение Iimp (10/350 мкс) уточните по декларации производителя – от него зависит, подходит ли УЗИП для здания с внешней молниезащитой.

    Технические характеристики

    Тип изделия УЗИП тип 1+2
    Производитель / модель Promfactor Baltic MOP4-BC275/20 (EAN 4772151000982)
    Класс (IEC / EN 61643-11) Тип 1+2 / класс I+II / B+C
    Число полюсов / схема 4P – для трёхфазной сети TN-S: L1, L2, L3, N → PE
    Номинальное напряжение Un 230 В AC
    Макс. длительное рабочее напряжение Uc 275 В AC
    Импульсный ток Iimp (10/350 мкс) в данных производителя указано нечётко – запросите декларацию
    Номинальный разрядный ток In (8/20 мкс) 20 кА
    Макс. разрядный ток Imax (8/20 мкс) 40 кА
    Уровень защиты Up < 1,5 кВ
    Временное перенапряжение UT (TOV) 335 В / 5 s
    Время срабатывания tA < 25 нс
    Макс. резервный предохранитель 160 А gG (данные поставщика; если вводной предохранитель больше – отдельный предохранитель для УЗИП)
    Стойкость к току КЗ ISCCR 25 кА
    Клеммы до 35 мм², 3,0 Н·м
    Индикация состояния Окно: зелёный – исправен, красный – заменить модуль
    Стандарт IEC / EN 61643-11
    Монтаж DIN-рейка 35 мм
    Степень защиты IP20
    Рабочая температура −40…+70 °C

    Основные функции

    • Ограничение коммутационных перенапряжений – In 20 кА и Imax 40 кА (8/20 мкс) – от переключений в сети, двигателей и трансформаторов.
    • Уровень защиты Up < 1,5 кВ – для аппаратов щита и приборов с электрической прочностью 2,5 кВ и выше.
    • Тепловой расцепитель – изношенный варистор отключается от сети, снижая риск возгорания.
    • Индикатор состояния – зелёный / красный цвет показывает, защищает ли ещё модуль.
    • Стойкость к КЗ – ISCCR 25 кА, временное перенапряжение UT 335 В / 5 с (данные поставщика).

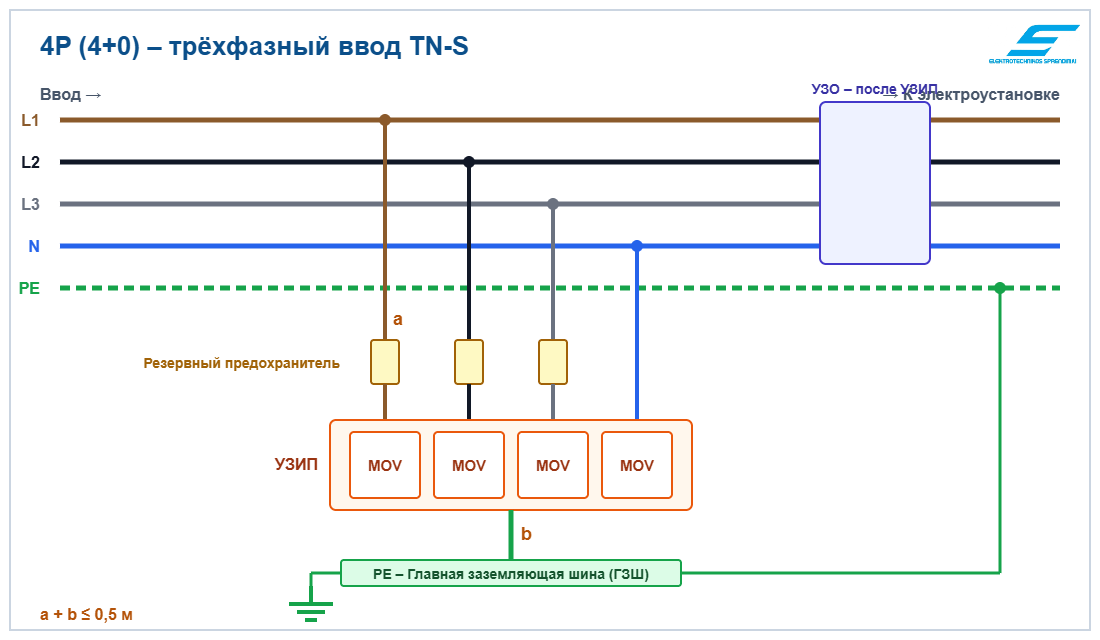

    Схема подключения – 4P (4+0) – трёхфазный ввод TN-S

    4P (4+0) – трёхфазный ввод TN-S – Promfactor Baltic MOP4-BC275/20 | elsprendimai.eu
    ☝ Нажмите на схему – откроется увеличенная версия.
    ⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на устройстве.
    За монтаж отвечает выполняющий его квалифицированный электрик. UAB «Elektrotechnikos sprendimai» не несёт ответственности за подключение и возможные ошибки.

    Типичные ошибки подключения

    ✗ Длинные провода до УЗИП и PE Каждый лишний метр добавляет около 1 кВ к Up – защита перестаёт работать. Общая длина проводов – до 0,5 м.
    ✗ УЗИП после обычного УЗО Разрядный ток идёт через УЗО – оно срабатывает или выходит из строя. УЗИП – перед УЗО или после УЗО типа S.
    ✗ 4P (4+0) в сети TT Ток замыкания L–PE повреждённого варистора слишком мал, чтобы перегорел предохранитель, – на корпусах остаётся напряжение. Для сети TT – только «3+1».
    ✗ PE на ближайшую клемму, а не на шину Путь через клеммы других аппаратов добавляет индуктивность и опасно повышает напряжение в щите. PE – напрямую на главную заземляющую шину.
    ✗ Только тип 2 в здании с внешней молниезащитой УЗИП типа 2 не рассчитан на частичный ток молнии (10/350 мкс) и может разрушиться. При внешней молниезащите на вводе нужен тип 1+2.

    Чем отличается от похожих моделей?

    • Promfactor Baltic MOP1-BC275/20 – 1P | 20 кА (8/20) | Up < 1,8 кВ – Другая схема – 1P – один полюс; схема собирается из нескольких модулей (например L–PE и N–PE для однофазного ввода TN-S).
    • LSP FLP7-275/4S – 4P TN-S | Iimp 7 кА | Up ≤ 1,5 кВ – Другой производитель. С сигнальным контактом.
    • SCHELINGER A51-SPD02-4P-B+C – 4P | Iimp 8 кА | Up ≤ 1,5 кВ – Другой производитель.

    Где применяется?

    • Вводной щит частного дома, питаемого по воздушной линии
    • Здания с внешней молниезащитой – ввод или главный щит
    • Хозяйственные, складские и производственные здания с длинными линиями
    • Тепловые пункты, насосные, котельные
    • Сторона AC солнечной электростанции – щит, к которому подключён инвертор
    • Щиты систем связи, охраны и видеонаблюдения
    • Отдельные здания, питаемые кабелем от основного здания
    • Сборка и модернизация щитов по проекту молниезащиты

    Подбор и монтаж

    • Схему выбирайте по типу сети: TN-C – 3P между L и PEN, TN-S – 4P (4+0), TT – только «3+1» с искровым разрядником N–PE.
    • При наличии внешняя молниезащитаа значение зависит от уровня защиты (LPL): для LPL III–IV обычно достаточно 12,5 кА на полюс, для LPL I–II нужно больше – рассчитаем.
    • Модели 5–8 кА на полюс выбирайте там, где нет внешняя молниезащитаа, а угроза приходит по воздушной линии.
    • УЗИП устанавливается на вводе до УЗО (или после УЗО типа S), чтобы разрядный ток не проходил через УЗО.
    • Резервный предохранитель – в пределах, указанных производителем; если вводной предохранитель больше, ставьте для УЗИП отдельный (например, 125 А gG).

    Применение по задачам

    Владельцу дома.
    Один ряд DIN-модулей на вводе защищает котёл, тепловой насос, инвертор и бытовую технику от перенапряжений во время гроз.
    Электрику.
    Понятные схемы для сетей TN-C, TN-S и TT, сменные модули – легко смонтировать и обслужить после грозы.
    Проектировщику.
    Заявленные значения Iimp, In, Imax и Up по IEC / EN 61643-11 – можно внести в проект молниезащиты и подобрать координацию с типом 2 / типом 3.

    Практическое применение

    Если усадьба питается по воздушной линии и после каждой грозы выходит из строя контроллер котла или роутер, установите во вводном щите перед УЗО УЗИП типа 1+2 с короткими проводами к заземляющей шине, а у чувствительной электроники – ступень типа 2 или типа 3.

    Плюсы

    • Производитель относит к классу B+C (тип 1+2)
    • Up < 1,5 кВ – подходит для стандартных аппаратов щита
    • Тепловой расцепитель и индикация состояния
    • Стойкость к току КЗ ISCCR 25 кА

    Минусы / ограничения

    • Не заменяет защиту типа 2 / типа 3 для щитов, удалённых от ввода, и для чувствительной электроники
    • Iimp (10/350 мкс) в данных производителя указан неясно – при наличии внешней молниезащиты перед заказом запросите декларацию
    • Паспорт производителя публично недоступен – параметры по данным поставщика

    ⚡ Указания по безопасности и монтажу

    • Монтаж выполняйте только при снятом напряжении; проверьте отсутствие напряжения на всех полюсах.
    • УЗИП подключайте перед устройством защитного отключения (УЗО) или после УЗО типа S.
    • Провод PE к главной заземляющей шине – сечением не менее 16 мм² Cu, как можно короче и без петель.
    • Номинал резервного предохранителя – в пределах, указанных производителем; если вводной предохранитель больше, предусмотрите для УЗИП отдельный.
    • Перед измерением сопротивления изоляции извлеките модули или отключите УЗИП.
    • Работы выполняет квалифицированный электрик; после грозы проверьте индикаторы.
    ☝ Из опыта
    • В данных производителя для этой модели значение Iimp (10/350 мкс) указано нечётко. Если у здания есть молниеприёмник, перед заказом запросите у нас декларацию производителя или выберите УЗИП с подтверждённым Iimp (например, LSP FLP12.5).
    • Прежде чем покупать 4P, проверьте, что ввод действительно TN-S (отдельные N и PE). Многие вводы в Балтии ещё TN-C – PEN разделяется в щите, и УЗИП подключают после точки разделения.
    • Провода к УЗИП и от него к PE – как можно короче, общая длина до 0,5 м. Каждый лишний метр добавляет около 1 кВ к Up, и защита теряет смысл.
    • Проводник PE ведите прямо на главную заземляющую шину, а не через клеммы других аппаратов. В цепи типа 1 – не менее 16 мм² Cu.
    • Перед измерением сопротивления изоляции (500–1000 В) извлеките модули или отключите УЗИП – иначе мегаомметр покажет «утечку», а модули могут быть повреждены.
    • Проверяйте индикатор после каждой грозы и не реже раза в год. Держите на объекте запасной модуль – замена занимает минуту: отключите только резервный предохранитель или автомат УЗИП, весь щит обесточивать не нужно.
    • Если до конечных щитов больше 10 м или там чувствительная электроника, ставьте там отдельный УЗИП типа 2 или 3 – одного ввода недостаточно.
    ☝ Elsprendimai.eu рекомендует: К УЗИП понадобятся предохранители и держатели для резервной защиты, шина уравнивания потенциалов для заземления, а для групповых щитов и чувствительной электроники – УЗИП типа 2 и типа 3. Спланировать всю систему поможет руководство по выбору УЗИП типа 1+2.

    Краткое руководство по выбору

    Тип 1+2 / класс I+II / B+C
    40 кА
    < 1,5 кВ
    4P

    Подходит, если нужно:

    • Защитить ввод без внешней молниезащиты при питании воздушной линией
    • УЗИП класса B+C во вводном щите
    • Значения In, Imax и Up по данным поставщика

    Проверьте перед применением:

    • Систему сети: TN-C, TN-S или TT – от неё зависит схема
    • Есть ли внешняя молниезащита и какой уровень молниезащиты (LPL) – от этого зависит Iimp
    • Номинал вводного предохранителя и место в щите для коротких проводов

    Важное напоминание: УЗИП типа 1+2 на вводе не заменяет внешнюю молниезащиту, заземление и защиту типа 2 / типа 3 в удалённых щитах – это лишь первая ступень.

    Частые вопросы

    Достаточно ли одного УЗИП типа 1+2 на вводе?
    Для небольшого дома, где все щиты рядом с вводом, часто достаточно. Если есть щиты дальше 10 м, инвертор, котельная с электроникой или серверная – ставьте там дополнительно тип 2 или 3.
    Что делать, если индикатор стал красным?
    Модуль отработал и больше не защищает. Замените его модулем той же серии – основание и провода менять не нужно.
    Когда нужно 12,5 кА, а когда хватит 5–8 кА?
    Если у здания есть внешняя молниезащита – 12,5 кА на полюс или больше по LPL. Без неё, при питании воздушной линией, обычно хватает 5–8 кА на полюс; 5 кА – для объектов с меньшим риском и коротким вводом.
    Каким проводом подключать?
    Фазы – тем же или меньшим сечением, что и ввод, но не меньше минимума производителя; PE – не менее 16 мм² Cu, оба как можно короче.
    Нужно ли заземлять УЗИП отдельным заземлителем?
    Нет, он подключается к главной заземляющей шине, к которой подключены заземлитель здания и система уравнивания потенциалов.
    Сколько служит УЗИП?
    Это зависит от количества гроз и величины перенапряжений; меняйте модуль, когда индикатор становится красным, и проверяйте после каждой сильной грозы.
    Не знаете, какой выбрать? Смотрите гид по выбору УЗИП типа 1+2 или напишите нам – подберём по схеме вашего щита.

    Документы и источники

    Технические данные предоставлены поставщиком (паспорт производителя публично недоступен).

    Проверено 2026-10-17.

    УЗИП тип 1+2 (B+C) | 4P | In 20 кА | Imax 40 кА | Uc 275 В | Up < 1,5 кВ | Promfactor Baltic MOP4-BC275/20

    Promfactor Baltic MOP4-BC275/20 – УЗИП, отнесённый производителем к классу B+C (тип 1+2): In 20 кА, Imax 40 кА, Up < 1,5 кВ, Uc 275 В. Iimp – по декларации производителя.
