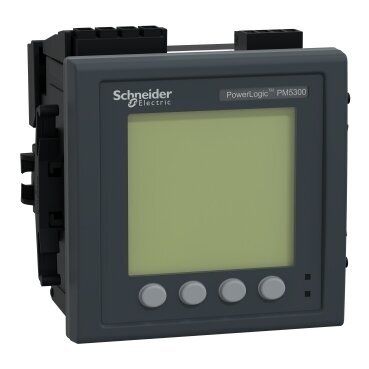

  • Новый товар   Панельный трёхфазный анализатор электроэнергии | 1–5 А через трансформаторы тока | 96x96 мм | Modbus | гармоники до 31 | 2DI/2DO | 35 аварийных сигналов | IP52 | PowerLogic PM5330 | Schneider Electric METSEPM5330

    Панельный трёхфазный анализатор электроэнергии | 1–5 А через трансформаторы тока | 96x96 мм | Modbus | гармоники до 31 | 2DI/2DO | 35 аварийных сигналов | IP52 | PowerLogic PM5330 | Schneider Electric METSEPM5330

    Артикул: METSEPM5330
    Задать вопрос об этом товаре
    Цена 479.02 € с НДС
    ( 395.89 € без НДС )
    Не подходит цена? Предложи свою!

    METSEPM5330 – панельный трёхфазный анализатор электроэнергии Schneider Electric PowerLogic PM5330 в корпусе 96x96 мм, измеряющий через трансформаторы тока с вторичной обмоткой 1 А или 5 А, с портом RS485 Modbus, двумя дискретными входами, двумя выходами и памятью 256 кБ для журналов данных. Предназначен для вводных и распределительных щитов, где требуется не только учёт энергии, но и анализ качества сети, регистрация событий и управление внешними сигналами.

  • Описание

    Панельный трёхфазный анализатор электроэнергии | 1–5 А через трансформаторы тока | 96x96 мм | Modbus | гармоники до 31 | 2DI/2DO | 35 аварийных сигналов | IP52 | PowerLogic PM5330 | Schneider Electric METSEPM5330

    Schneider Electric PowerLogic PM5330 (METSEPM5330) – щитовой анализатор мощности и энергии трёхфазной сети формата 96×96 мм с анализом гармоник до 31-й, памятью 256 кБ для журналов данных, 4 тарифами, двумя цифровыми входами, двумя цифровыми выходами и двумя реле. Ток измеряется через трансформаторы тока 1 А / 5 А, напряжение – напрямую до 690 В междуфазного.

    Главное:
    PM5330 не только измеряет, но и реагирует. Реле могут отключать второстепенные нагрузки или включать сигнализацию при достижении уставки, входы принимают импульсы других счётчиков или состояния выключателей, а память сохраняет события и историю измерений даже при потере связи со SCADA.
    Точность
    кл. 0.5S (IEC 62053-22)
    Гармоники
    до 31-й
    I/O
    2 DI / 2 DO / 2 реле
    Память
    256 кБ, журналы

    Принцип работы

    Прибор устанавливается в дверцу щита в вырез 92×92 мм. Напряжение подключается напрямую (до 690 В L-L), ток – через внешние ТТ со вторичным током 1 А или 5 А. Коэффициент ТТ задаётся в меню, поэтому одна и та же модель подходит для ввода любого номинала.

    При 64 измерениях за период рассчитываются все основные параметры сети, THD и отдельные гармоники до 31-й. Энергия распределяется по 4 тарифам. 35 аварийных сигналов контролируют заданные уставки; при срабатывании можно управлять реле или цифровым выходом.

    События, аварийные сигналы, min/max значения и выбранные параметры записываются во внутреннюю память с меткой времени. Все данные доступны по RS485 Modbus RTU / ASCII.

    Чем полезен PM5330?
    Он объединяет анализатор сети, многотарифный счётчик, регистратор данных и простой модуль управления – меньше отдельных приборов в щите и меньше соединений.

    Технические характеристики

    Тип товара Щитовой анализатор мощности и энергии
    Производитель / код Schneider Electric / METSEPM5330
    Серия / модель PowerLogic PM5000 / PM5330
    Тип сети 1P+N, 3P, 3P+N
    Измеряемое напряжение 20–400 В AC L-N; 35–690 В AC L-L; 45–65 Гц
    Токовые входы 1 А или 5 А (через трансформаторы тока)
    Напряжение питания 100–415 В AC 45–65 Гц или 125–250 В DC
    Макс. потребление 10 ВА (при 415 В)
    Класс точности 0.5S по активной энергии (IEC 62053-22)
    Погрешности измерения U, I, P, S, активная энергия ±0,5 %; реактивная энергия ±2 %; частота ±0,05 %; cos φ ±0,005
    Дискретизация 64 измерения за период
    Качество электроэнергии THD, TDD, гармоники до 31-й
    Тарифы 4
    Аварийные сигналы 35 настраиваемых, время реакции 1 с
    Входы 2 цифровых
    Выходы 2 цифровых + 2 реле
    Память и журналы 256 кБ: журналы данных, событий, аварийных сигналов, технического обслуживания, min/max, метки времени
    Связь RS485, Modbus RTU / ASCII, 9,6 / 19,2 / 38,4 кбит/с, изоляция 2500 В
    Дисплей Графический ЖК с подсветкой, 128×128 точек
    Монтаж В дверцу щита, вырез 92×92 мм
    Размеры 96 × 96 мм, глубина 72 мм
    Степень защиты IP52 (лицевая часть), IP30 (корпус)
    Стандарты IEC 61557-12, IEC 62053-22, IEC 62053-24, EN 50470-1/3, IEC 60529
    Сертификат MID Нет (версия с MID – PM5331, EN 50470-3 кл. C)
    Рабочая температура -25…+70 °C
    Масса 430 г

    Основные функции

    • Анализ гармоник до 31-й – более глубокая диагностика качества электроэнергии, чем у базовых измерителей.
    • 4 тарифа – учёт энергии по времени суток или условиям поставки.
    • 2 реле – отключение нагрузок, сигнализация, простое управление по аварийным сигналам.
    • 2 цифровых входа – сбор импульсов других счётчиков (воды, газа, тепла) или контроль состояния выключателей.
    • Встроенные журналы – история событий и измерений с меткой времени, сохраняется и без связи со SCADA.
    • Modbus RS485 – стандартная интеграция в BMS, SCADA, ПЛК, EcoStruxure.

    Где применяется?

    • Вводные щиты зданий и заводов
    • Распределительные устройства 0,4 кВ трансформаторных подстанций
    • Объекты с большим количеством частотных преобразователей, ИБП, выпрямителей
    • Центры обработки данных и объекты критической инфраструктуры
    • Управление нагрузками с ограничением пиковой мощности (peak shaving)
    • Щиты солнечных электростанций, генераторов и накопителей энергии
    • Системы энергоменеджмента многоквартирных и коммерческих зданий
    • Контроль работы компенсирующих установок

    Применение по потребностям

    Энергетику / руководителю технического обслуживания.
    Журналы событий и аварийных сигналов с метками времени позволяют постфактум установить, что и когда вызвало отключение, – даже если связь со SCADA в тот момент была прервана.
    Руководителю предприятия.
    4 тарифа и ограничение мощности с помощью реле помогают управлять затратами на электроэнергию и избегать штрафов за превышение разрешённой мощности.
    Интегратору систем автоматизации / SCADA.
    2 цифровых входа, 2 выхода и 2 реле позволяют собирать импульсы других счётчиков и выполнять простое управление без дополнительных модулей I/O.

    Практическое применение

    Если мощность на вводе предприятия приближается к разрешённому пределу, аварийный сигнал PM5330 через реле отключает некритичную нагрузку, например водонагреватели или часть вентиляции. Событие записывается в журнал с меткой времени, а через цифровой вход тот же прибор считает импульсы соседнего счётчика воды.

    Преимущества

    • Расширенный анализ гармоник – до 31-й гармоники.
    • Встроенные реле и I/O – управление без дополнительных модулей.
    • Внутренняя память – журналы данных и событий.
    • 4 тарифа – гибкий учёт энергии.
    • Точность 0.5S и прямое подключение напряжения до 690 В.
    • IP52 с лицевой стороны – подходит для промышленных щитов.

    Недостатки / ограничения

    • Нужны трансформаторы тока – прямого включения нет.
    • Нет сертификата MID – для расчётов выбирайте PM5331.
    • Только RS485 Modbus – для связи по Ethernet нужен шлюз или серия PM5500.
    • Дороже PM5110 – если реле, I/O и журналы не нужны, может хватить PM5110.

    Указания по безопасности и монтажу

    • Монтаж выполняет квалифицированный электрик при снятом напряжении.
    • Не размыкайте вторичные цепи ТТ под нагрузкой – используйте испытательный клеммник с перемычками.
    • Цепи измерения напряжения защищайте предохранителями.
    • Через контакты реле коммутируйте только допустимую нагрузку; для больших нагрузок – через промежуточный контактор.
    • Проверьте полярность ТТ и соответствие фаз, задайте правильный коэффициент ТТ.
    • Установите время и дату, чтобы метки времени в журналах были корректными.

    Краткое руководство по выбору

    96×96 мм
    кл. 0.5S
    гармоники до 31-й
    4 тарифа
    2DI / 2DO / 2 реле
    256 кБ
    Modbus RS485
    Подходит, если нужно:
    • диагностика качества электроэнергии с историей событий;
    • многотарифный учёт энергии;
    • управление нагрузками по результатам измерений;
    • сбор импульсов других счётчиков.
    Проверьте перед применением:
    • есть ли трансформаторы тока 1 А / 5 А;
    • можно ли выполнить в щите вырез 92×92 мм;
    • не нужен ли MID (тогда PM5331) или Ethernet (тогда серия PM5500);
    • достаточна ли коммутационная способность контактов реле для управляемой цепи.
    Важное напоминание: реле предназначены для сигнализации и управления, а не для защиты цепи. Защиту от перегрузки и короткого замыкания обеспечивают автоматические выключатели.

    Часто задаваемые вопросы

    Чем PM5330 отличается от PM5110?
    Имеет гармоники до 31-й, 4 тарифа, 2 DI, 2 DO, 2 реле и 256 кБ памяти для журналов.
    Можно ли подключить без трансформаторов тока?
    Нет, ток измеряется только через ТТ 1 А / 5 А.
    Есть ли сертификат MID?
    Нет, версия с MID – PM5331.
    Могут ли реле напрямую отключать силовую цепь?
    Только небольшие нагрузки; силовые цепи – через контактор.
    Есть ли Ethernet?
    Нет, только RS485 Modbus.
    Сохраняет ли историю измерений?
    Да, в памяти 256 кБ с метками времени.

    Панельный трёхфазный анализатор электроэнергии | 1–5 А через трансформаторы тока | 96x96 мм | Modbus | гармоники до 31 | 2DI/2DO | 35 аварийных сигналов | IP52 | PowerLogic PM5330 | Schneider Electric METSEPM5330

    Schneider Electric PowerLogic PM5330 (METSEPM5330) – анализатор трёхфазной сети класса 0.5S с гармониками до 31-й, 4 тарифами, реле, цифровыми I/O и журналами данных – решение для тех случаев, когда нужно не только измерять, но и накапливать историю и управлять нагрузками.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
