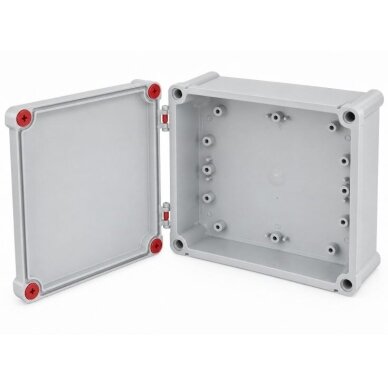

Распределительная коробка для электромонтажа с откидной крышкой | с винтами | пластиковая | герметичная | 210x190x100мм | накладная | серая | IP67

Распределительная коробка для электромонтажа | пластик ABS | герметичная | 210x190x100 мм | откидная крышка | накладная | серая | IP67

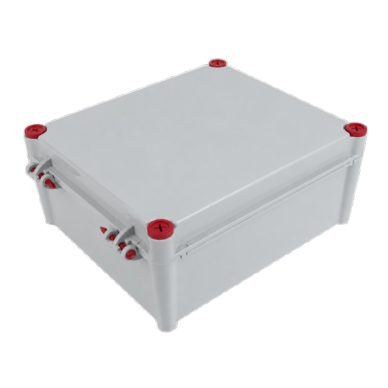

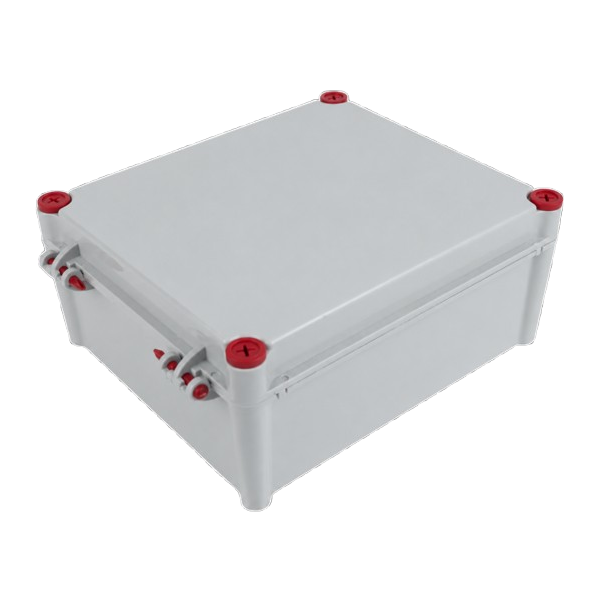

Прочная герметичная распределительная коробка для электромонтажа, изготовленная из серого ABS-пластика RAL 7035. Предназначена для защиты соединений электропроводки, компонентов автоматики, электронной и управляющей аппаратуры от пыли, воды и механического воздействия. Корпус размером 210 × 190 × 100 мм имеет степень защиты IP67, механическую стойкость IK07 и стенки толщиной 3 мм. Коробка оснащена откидной крышкой, закреплённой на корпусе петлями, которая открывается как дверца, поэтому при монтажных или сервисных работах её не требуется полностью снимать. Крышка уплотняется силиконовой прокладкой и закрывается красными винтами из армированного стекловолокном нейлона. В комплект входят крепёжные винты и монтажные принадлежности.

Основная идея:
Корпус для электрического и автоматического оборудования должен не только защищать установленные внутри компоненты, но и обеспечивать удобный доступ к ним при монтаже и обслуживании. В ABS-коробке размером 210 × 190 × 100 мм используется откидная крышка, которая остаётся закреплённой на корпусе и открывается как дверца. Такая конструкция позволяет удобно добраться до внутреннего пространства, а после закрытия крышки силиконовая уплотнительная прокладка помогает сохранить защиту IP67. Стенки ABS толщиной 3 мм обеспечивают жёсткость конструкции, а скрытые точки настенного крепления обеспечивают аккуратный монтаж корпуса.

Чем полезна эта коробка?
Откидная крышка упрощает доступ внутрь корпуса, поскольку её не нужно полностью снимать и класть рядом с местом монтажа. Это удобно в электромонтажных, автоматических и управляющих системах, где предусматривается периодическая проверка или обслуживание компонентов. Степень защиты IP67, силиконовая уплотнительная прокладка, механическая стойкость IK07 и жёсткий ABS-корпус со стенками 3 мм создают надёжное защитное решение для различных технических условий.

• Степень защиты IP67 – защита от пыли и временного погружения в воду при установленных условиях испытаний.
• Механическая стойкость IK07 – корпус соответствует классу механической стойкости к удару энергией 2 Дж.
• Откидная крышка – открывается как дверца и остаётся прикреплённой к корпусу петлями.
• Удобный доступ к внутреннему оборудованию – при монтаже или обслуживании не требуется полностью снимать крышку.
• Стенки ABS толщиной 3 мм – жёсткая конструкция для защиты электрических и электронных компонентов.
• Силиконовая уплотнительная прокладка – уплотняет место соединения крышки и основания.
• Винты крышки PA6-GF30 – нейлоновые крепёжные элементы, армированные 30% стекловолокна.
• Скрытые точки крепления – аккуратный монтаж корпуса к выбранной поверхности.
• Серый цвет RAL 7035 – нейтральный технический цвет для промышленной и электротехнической среды.
• Пластиковый корпус – не ржавеет и не проводит электрический ток.
• Рабочая температура – от −20 °C до +70 °C.
• Класс горючести UL 94 HB – характеристика горючести пластика по UL 94.
• Универсальное применение – подходит для индивидуально комплектуемых электрических соединительных и автоматических узлов.
• Монтажные принадлежности в комплекте – винты, настенные дюбели и шайбы.

• Для узлов соединения и распределения проводов электропроводки
• Для корпусов промышленной автоматики и управляющего оборудования
• Для точек соединения датчиков, преобразователей и сигнальных кабелей
• Для узлов подключения насосов, вентиляторов и другого оборудования
• Для соединений цепей питания и управления освещением
• Для электронных модулей и небольших управляющих систем
• Для электромонтажа производственного оборудования и технологических линий
• Для электрических узлов технических помещений, котельных и подвалов
• Для электромонтажа теплиц, хозяйственных построек и других более влажных сред
• Для корпусов оборудования IoT, связи и дистанционного мониторинга
• Для производства OEM-оборудования и индивидуальных электрических и автоматических проектов

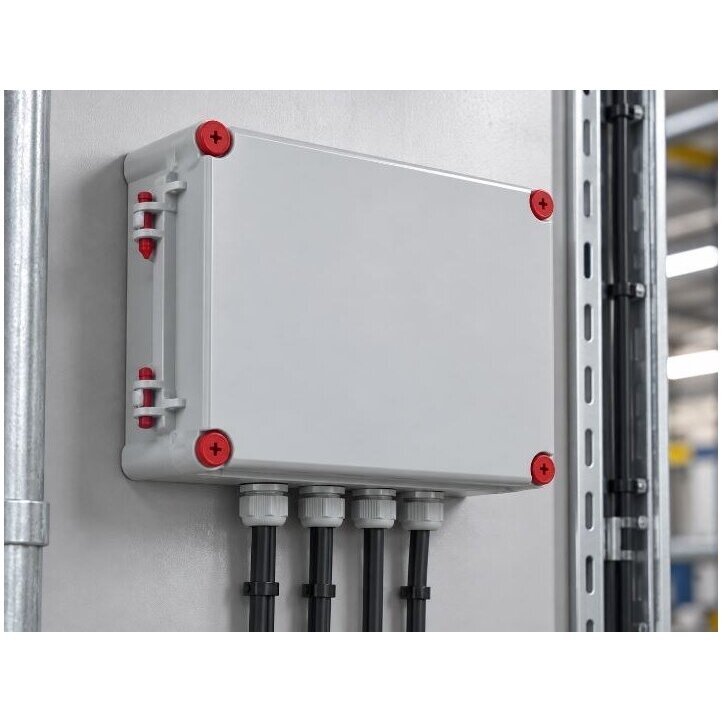

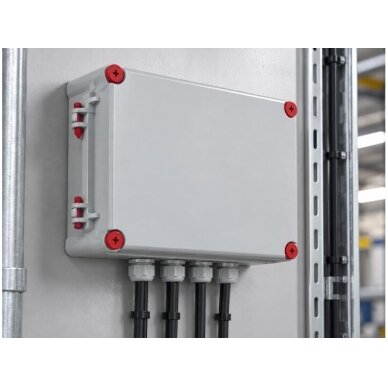

Например, в производственном оборудовании требуется установить небольшой узел управления автоматикой и соединения кабелей. Коробка крепится к конструкции оборудования через предусмотренные монтажные отверстия с расстояниями 178 × 208 мм. Внутри корпуса устанавливаются выбранные для проекта управляющие компоненты и соединительные элементы, а кабели вводятся через подходящие герметичные вводы. При выполнении электрических соединений или техническом обслуживании крышка открывается в сторону как дверца и остаётся прикреплённой к корпусу. После завершения работ проверяется силиконовая уплотнительная прокладка, крышка закрывается и фиксируется красными нейлоновыми винтами.

• ⚡ Перед открытием корпуса, установкой компонентов или подключением проводов отключите электропитание и убедитесь в отсутствии напряжения.
• Расстояние между монтажными отверстиями составляет 178 × 208 мм, диаметр отверстий – Ø 5 мм.
• Устанавливайте коробку на подходящую и достаточно прочную поверхность, используя предусмотренные точки крепления.
• Перед монтажом предусмотрите свободное пространство для открывания откидной крышки.
• При открывании крышки не нагружайте петли дополнительной механической силой и не перемещайте крышку за пределы предусмотренного конструкцией диапазона движения.
• Для кабельных вводов используйте подходящие герметичные сальники в соответствии с наружным диаметром кабеля и требуемым классом защиты.
• При сверлении отверстий не повреждайте петли, контур уплотнения или крепёжные элементы.
• При наружном монтаже рекомендуется вводить кабели снизу и формировать капельную петлю.
• Перед закрытием проверьте, чтобы белая силиконовая уплотнительная прокладка была чистой, неповреждённой и правильно установленной.
• Красные винты крышки затягивайте равномерно, не превышая допустимый момент затяжки.
• Внутренние электрические компоненты устанавливайте так, чтобы обеспечить надёжное крепление и необходимые электрические зазоры.
• Не используйте корпус за пределами рабочего температурного диапазона от −20 °C до +70 °C.
• Электромонтажные работы должен выполнять квалифицированный специалист в соответствии с действующими требованиями по устройству электроустановок.

Краткий гид по выбору

Как открывается крышка коробки?

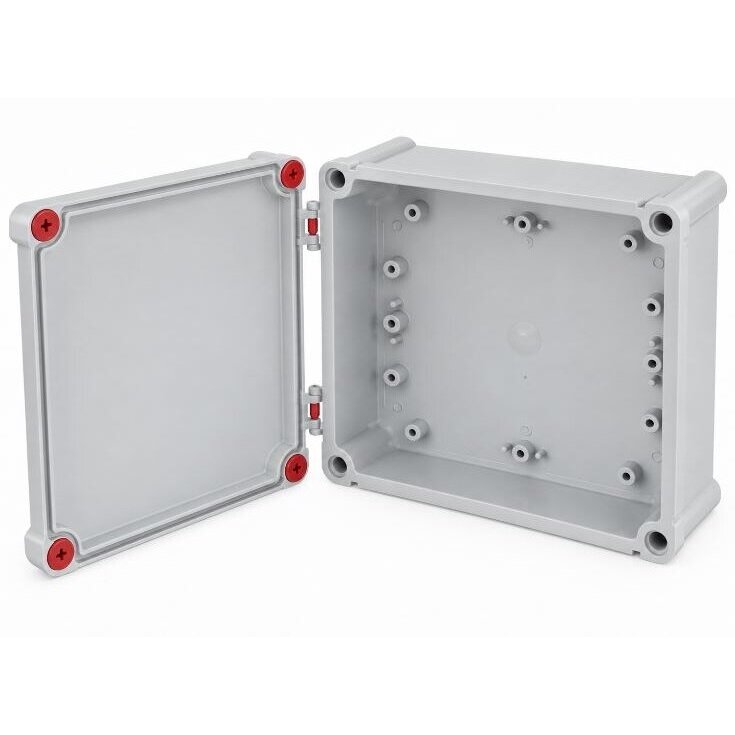

Крышка откидная и закреплена на корпусе петлями. После ослабления фиксирующих винтов она открывается в сторону как дверца. Открытая крышка остаётся прикреплённой к корпусу.

Нужно ли полностью снимать крышку для доступа внутрь корпуса?
Нет. Конструкция откидной крышки позволяет получить доступ к установленным внутри компонентам без полного снятия крышки с корпуса.

Что означает степень защиты IP67?
IP67 означает полную защиту от пыли и устойчивость к временному погружению в воду согласно условиям испытаний IEC 60529. Герметичность установленной коробки зависит от подходящих кабельных вводов и правильно закрытой крышки.

Что означает класс механической стойкости IK07?
IK07 означает устойчивость к механическому удару энергией 2 Дж согласно классификации IEC 62262.

Какова толщина стенок корпуса?
Толщина стенок корпуса из ABS-пластика составляет 3 мм.

Есть ли в коробке уплотнительная прокладка?
Да. Соединение крышки и корпуса уплотняется белой прокладкой из вспененной силиконовой резины.

Из какого материала изготовлены винты крышки?
Красные винты крышки изготовлены из нейлона 6, армированного 30% стекловолокна (PA6-GF30).

Каковы монтажные размеры коробки?

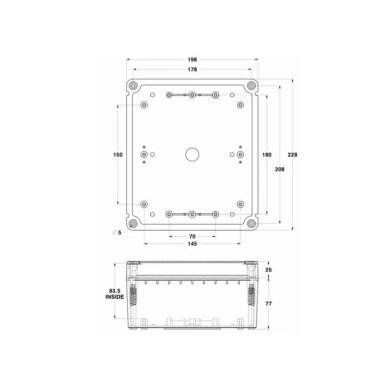

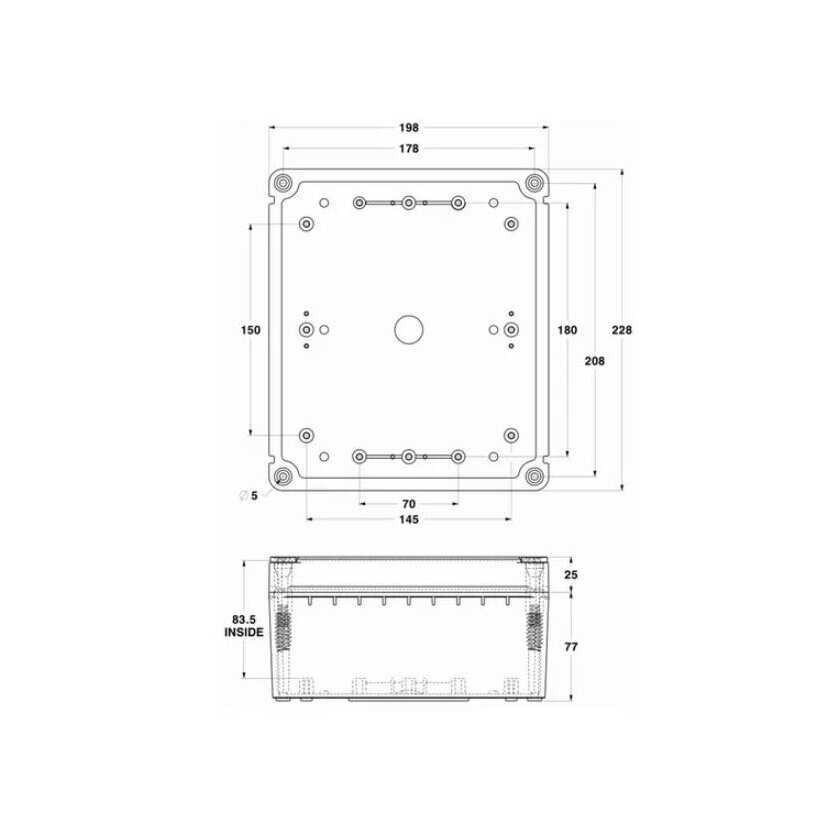

Номинальные размеры корпуса – 210 × 190 × 100 мм. Расстояние между крепёжными отверстиями – 178 × 208 мм, диаметр монтажных отверстий – Ø 5 мм.

Есть ли в комплекте крепёжные винты?
Да. В комплект входят винты настенного крепления, дополнительные крепёжные винты, настенные дюбели и шайбы.

Можно ли устанавливать коробку на улице?
Степень защиты IP67 и указанные свойства устойчивости к УФ позволяют рассматривать корпус для проектов наружного монтажа. При длительном воздействии прямых солнечных лучей необходимо оценить конкретные пределы УФ-стойкости материала и правильно выполнить кабельные вводы.

В каком температурном диапазоне можно использовать коробку?
Рабочая температура корпуса – от −20 °C до +70 °C. Компоненты, устанавливаемые внутри, также должны соответствовать предполагаемым условиям эксплуатации.

Подходит ли коробка для автоматики и электронного оборудования?
Да. Корпус можно использовать для небольших узлов автоматики, электрических соединений и электроники, если их монтажные размеры, электрические характеристики и условия эксплуатации соответствуют возможностям корпуса.

Герметичная распределительная коробка ABS с откидной крышкой 210 × 190 × 100 мм | IP67 | IK07

Прочный серый корпус RAL 7035 из ABS-пластика со стенками толщиной 3 мм, защитой IP67, механической стойкостью IK07 и силиконовой уплотнительной прокладкой крышки. Откидная крышка на петлях обеспечивает удобный доступ к внутреннему оборудованию без её снятия. Скрытые точки крепления и входящие в комплект крепёжные винты, дюбели и шайбы упрощают монтаж. Универсальное решение для соединений электропроводки, систем автоматики и электронного оборудования.
