Распределительная коробка для электромонтажа с прозрачной крышкой | с винтами | пластиковая | герметичная | 140x190x100мм | накладная | серая | IP67

Распределительная коробка для электромонтажа | PC/ABS | герметичная | с прозрачной крышкой | 140x190x100 мм | накладная | IP67

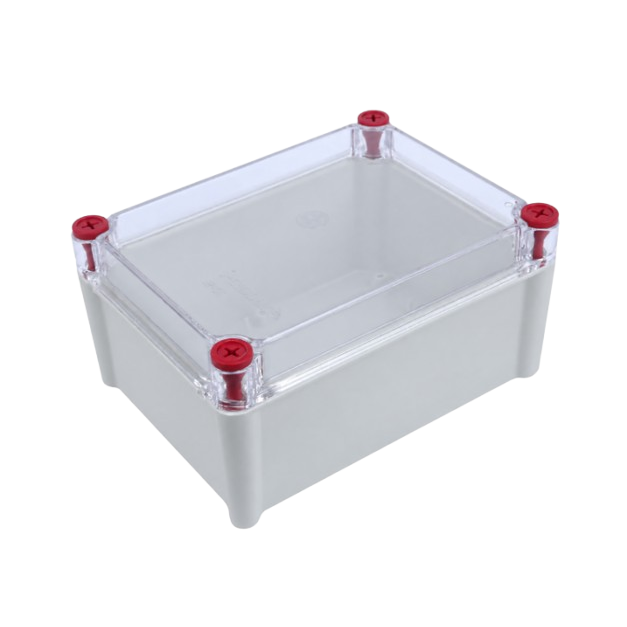

Герметичная распределительная коробка для электромонтажа и электроники с прозрачной крышкой из поликарбоната (PC) и светлым непрозрачным основанием из ABS-пластика. Предназначена для защиты соединений электрических проводов, электронных плат, модулей автоматики, систем датчиков и небольших управляющих устройств. Прозрачная крышка позволяет визуально контролировать установленные внутри компоненты, светодиодную индикацию или показания небольших дисплеев без открытия корпуса. Коробка размером 140 × 190 × 100 мм имеет степень защиты IP67, механическую стойкость IK07 и стенки ABS-корпуса толщиной 3 мм. Крышка уплотняется белой прокладкой из вспененной силиконовой резины и крепится красными винтами из армированного стекловолокном нейлона. Комплектуется винтами настенного крепления, дюбелями, шайбами и дополнительными крепёжными винтами.

Основная идея:
Когда электрическое или электронное оборудование необходимо защитить от пыли и воды, но при этом важно видеть его рабочее состояние, прозрачная крышка корпуса даёт практическое преимущество. Коробка 140 × 190 × 100 мм со степенью защиты IP67 позволяет разместить защищённый электрический или автоматический узел, при этом находящиеся внутри светодиодные индикаторы, сигнальные элементы или дисплеи можно контролировать без открытия крышки. Прозрачный поликарбонат сочетается с прочным основанием из ABS-пластика, а силиконовая уплотнительная прокладка помогает сохранять герметичность корпуса. Корпус предназначен для поверхностного монтажа, а внутреннее оснащение подбирается в соответствии с потребностями конкретного проекта.

Чем полезна эта коробка?
Прозрачная крышка из поликарбоната позволяет визуально контролировать электронное или автоматическое оборудование без открытия корпуса. Это снижает необходимость часто откручивать винты крышки и проверять устройства напрямую. Герметичность IP67, механическая стойкость IK07, силиконовая прокладка и жёсткое основание ABS создают универсальное защитное решение для электрических и электронных компонентов. Корпус особенно полезен там, где требуется видимая индикация и защита от воздействия окружающей среды.

• Прозрачная крышка из поликарбоната – позволяет видеть оборудование и его индикацию без открытия корпуса.
• Защита IP67 – защита от пыли и временного погружения в воду при установленных условиях испытаний.
• Механическая стойкость IK07 – корпус соответствует классу механического удара энергией 2 Дж.
• Стенки ABS толщиной 3 мм – жёсткая конструкция для защиты электрических и электронных компонентов.
• Силиконовая уплотнительная прокладка – герметизирует соединение крышки и корпуса.
• Нейлоновые винты, армированные стекловолокном – элементы крепления крышки с 30% наполнением стекловолокном.
• Визуальный контроль оборудования – можно видеть LED-сигналы, показания дисплеев или состояние компонентов.
• Светлый непрозрачный корпус – молочно-белое основание ABS в сочетании с прозрачной крышкой.

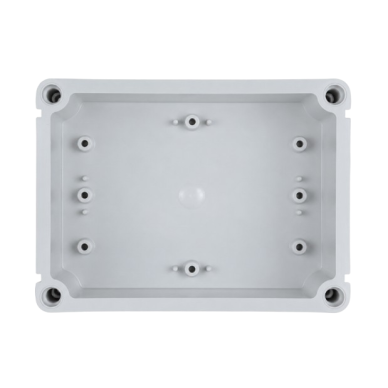

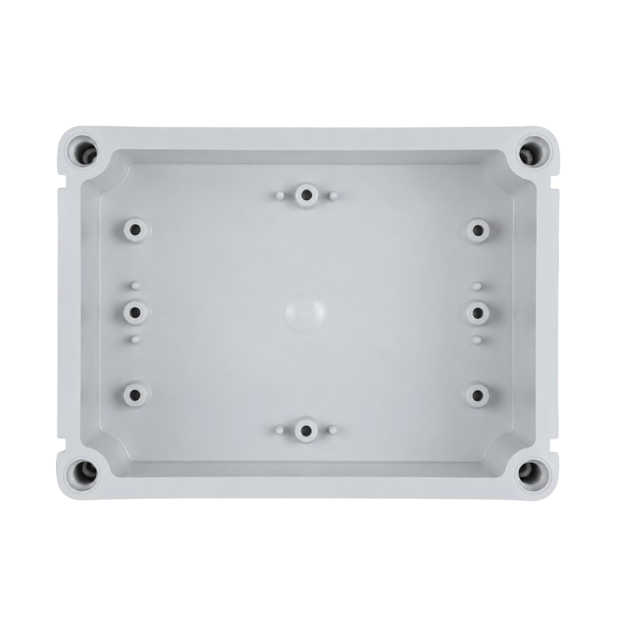

• Монтажные отверстия – предусмотренные точки крепления с расстояниями 128 × 178 мм.
• Универсальный выбор внутреннего оснащения – компоненты могут располагаться в соответствии с требованиями проекта.
• Рабочая температура – от −20 °C до +70 °C.
• Устойчивость к УФ – указана устойчивость к воздействию УФ без определения продолжительности испытаний.
• Монтажные принадлежности – в комплект входят винты, дюбели и шайбы.

• Для модулей электроники и автоматики с LED-индикацией
• Для узлов соединения и распределения проводов электропроводки
• Для контроллеров, релейных модулей и небольших систем управления
• Для оборудования IoT, телеметрии и дистанционного мониторинга
• Для электронных модулей датчиков температуры, влажности, давления и других параметров
• Для защитных корпусов GPS-, GSM- и коммуникационного оборудования
• Для компонентов систем сигнализации, охраны и контроля
• Для соединений цепей управления освещением и сигнальных цепей
• Для электронных узлов промышленного оборудования и производственных линий
• Для электромонтажа в технических помещениях и более влажных средах
• Для производства OEM-электроники и индивидуальных проектов

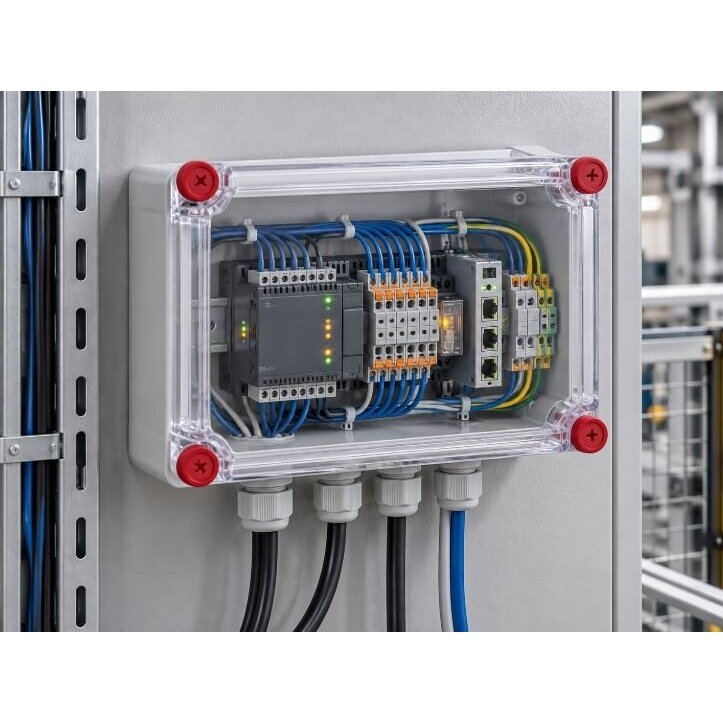

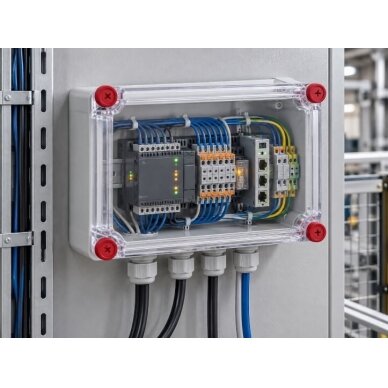

Например, в производственном оборудовании требуется установить электронный контроллер со светодиодными индикаторами состояния. Коробка 140 × 190 × 100 мм крепится к раме оборудования или стене через предусмотренные монтажные отверстия 128 × 178 мм. Внутри корпуса устанавливается контроллер, а его кабели питания и сигнальные кабели вводятся через подходящие герметичные кабельные вводы. Прозрачная крышка из поликарбоната позволяет наблюдать индикацию работы контроллера без открытия корпуса. Перед закрытием проверяется состояние силиконовой уплотнительной прокладки, после чего крышка закрепляется красными нейлоновыми винтами.

• ⚡ Перед открытием корпуса, монтажом компонентов или подключением проводов отключите электропитание и убедитесь в отсутствии напряжения.
• Устанавливайте коробку на подходящую поверхность через предусмотренные конструкцией монтажные отверстия.
• Расстояние между монтажными отверстиями составляет 128 × 178 мм, диаметр отверстий – Ø 5 мм.
• Для кабельных вводов используйте правильно подобранные герметичные сальники по наружному диаметру кабеля и требуемому классу IP.
• При сверлении отверстий для кабельных вводов не повреждайте контур уплотнения крышки и крепёжную конструкцию корпуса.
• При наружном монтаже рекомендуется вводить кабели снизу и оставлять капельную петлю.
• Перед закрытием проверьте, чтобы белая силиконовая прокладка была чистой, неповреждённой и правильно установленной.
• Красные нейлоновые винты крышки затягивайте равномерно, не превышая подходящий момент затяжки.
• Прозрачную крышку из поликарбоната очищайте мягкой тканью и средствами, подходящими для пластика. Избегайте абразивных средств и агрессивных растворителей.
• Оцените тепловыделение компонентов, устанавливаемых внутри, особенно если корпус используется при более высокой температуре окружающей среды.
• Не превышайте рабочий температурный диапазон корпуса от −20 °C до +70 °C.
• Монтаж электропроводки должен выполняться квалифицированным специалистом в соответствии с действующими требованиями безопасности.

Краткий гид по выбору

Из какого материала изготовлена прозрачная крышка?
Прозрачная верхняя крышка изготовлена из поликарбоната (PC), а нижняя часть корпуса – из ABS-пластика.

Чем полезна прозрачная крышка?
Она позволяет видеть расположенные внутри корпуса LED-индикаторы, дисплеи или другие электронные элементы без открытия крышки. Это удобно в системах мониторинга и автоматики.

Что означает степень защиты IP67?
IP67 означает полную защиту от пыли и устойчивость к временному погружению в воду согласно классификации IEC 60529. Итоговая герметичность зависит от правильно установленных кабельных вводов и закрытой крышки.

Что означает IK07?
Класс механической стойкости IK07 соответствует энергии удара 2 Дж согласно IEC 62262.

Какова толщина стенок ABS-корпуса?
Толщина стенок корпуса из ABS-пластика составляет 3 мм.

Какого цвета нижняя часть корпуса?
Нижняя часть корпуса молочно-белая, непрозрачная. Верхняя крышка – прозрачная.

Есть ли в коробке уплотнительная прокладка?
Да. Соединение крышки и корпуса уплотняется белой прокладкой из вспененной силиконовой резины.

Из какого материала изготовлены винты крышки?
Красные винты крышки изготовлены из нейлона, армированного 30% стекловолокна.

Каковы монтажные размеры коробки?

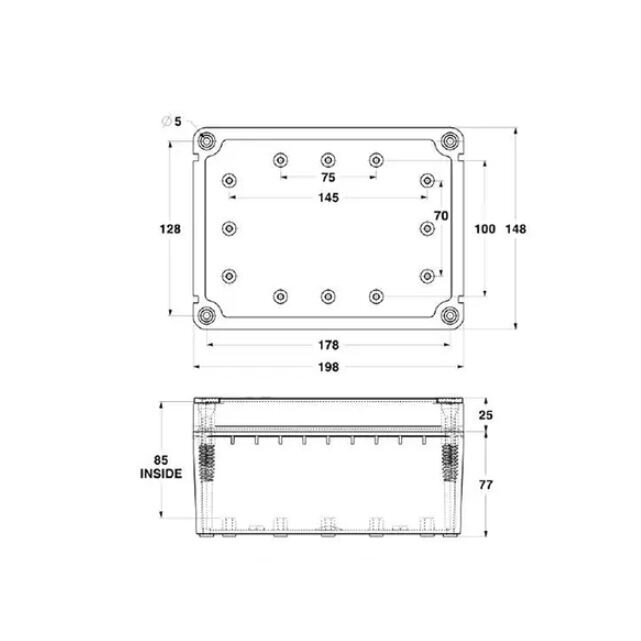

Номинальные размеры составляют 140 × 190 × 100 мм, расстояние между монтажными отверстиями – 128 × 178 мм, а диаметр отверстий – Ø 5 мм.

Есть ли в комплекте крепёжные винты?
Да. В комплект входят винты настенного крепления, дополнительные крепёжные винты, настенные дюбели и шайбы.

Можно ли устанавливать коробку на улице?
Степень защиты IP67 и указанная УФ-стойкость позволяют рассматривать корпус для наружного монтажа. Для длительного использования под прямыми солнечными лучами необходимо оценить характеристики устойчивости поликарбоната и ABS к УФ-воздействию.

Подходит ли коробка для проектов IoT и автоматики?
Да. Она может использоваться как корпус для датчиков, контроллеров, устройств связи и других небольших электронных модулей, если размеры компонентов и условия эксплуатации соответствуют характеристикам коробки.

Каков диапазон рабочей температуры?
Рабочая температура корпуса составляет от −20 °C до +70 °C. Электронные компоненты внутри также должны быть пригодны для этих условий.

Герметичная распределительная коробка PC/ABS с прозрачной крышкой 140 × 190 × 100 мм | IP67 | IK07

Герметичный корпус для электрического и электронного оборудования с прозрачной крышкой из поликарбоната и светлым непрозрачным основанием из ABS-пластика. Защита IP67, механическая стойкость IK07, стенки ABS толщиной 3 мм, силиконовая уплотнительная прокладка и красные винты из армированного стекловолокном нейлона. Комплектуется принадлежностями для настенного монтажа. Практичное решение для электрических соединений, автоматики, контроллеров, электроники и систем мониторинга, когда важно визуально видеть состояние оборудования без открытия корпуса.
