  • Автоматический переключатель резерва АВР JOTTA JTQ3-125 | 4P | 100 А | 220 В AC | класс PC | для солнечных систем | DIN

    Артикул: ESJTQ3-125

    JOTTA JTQ3-125 – модульный автоматический переключатель класса PC 4P 100 А на DIN-рейку: источник A – солнечная система (инвертор), источник B – сеть. Авто / ручной режим.

  • Автоматический переключатель резерва АВР JOTTA JTQ3-125 | 4P | 100 А | 220 В AC | класс PC | для солнечных систем | DIN

    JOTTA JTQ3-125 – модульный автоматический переключатель резерва (АВР) на DIN-рейку для двух источников. На табличке источник A обозначен как солнечная энергия (инвертор), источник B – как городская сеть. Переключаются все четыре линии R, S, T, N.

    Главное

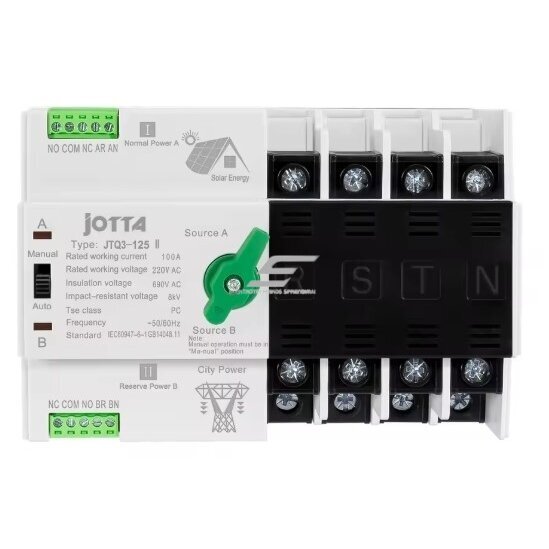

    По данным таблички: номинальный ток 100 А, рабочее напряжение 220 В AC, напряжение изоляции 690 В AC, импульсное напряжение 8 кВ, класс PC, стандарт IEC 60947-6-1 / GB 14048.11. Это аппарат класса PC – он переключает, но не отключает короткое замыкание.
    Полюса / ток
    4P / 100 А
    Напряжение
    220 В AC
    Класс
    PC
    Управление
    Авто / ручное

    Как работает

    Источник A (солнечная система, инвертор) подключается сверху, источник B (сеть) – снизу. Напряжение управления подаётся через клеммы AR / AN (источник A) и BR / BN (источник B).

    В автоматическом режиме переключатель питает нагрузку от A, а при пропадании напряжения A переходит на B. После восстановления A нагрузка возвращается на A.

    Боковым переключателем выбирается режим Auto или Manual; ручное переключение зелёной рукояткой возможно только в положении «Manual». Индикаторы A и B показывают, какой источник включён. Вспомогательные контакты NO / COM / NC – для обоих источников.

    Технические характеристики

    Тип Модульный автоматический переключатель резерва (АВР)
    Производитель, модель JOTTA – JTQ3-125 II
    Полюса 4P (R, S, T, N)
    Номинальный рабочий ток 100 А
    Номинальное рабочее напряжение 220 В AC
    Частота 50/60 Гц
    Напряжение изоляции Ui 690 В AC
    Импульсное напряжение Uimp 8 кВ
    Класс PC
    Стандарт IEC 60947-6-1 / GB 14048.11
    Источники A – солнечная система (инвертор), B – сеть
    Клеммы управления AR / AN, BR / BN
    Вспомогательные контакты NO / COM / NC (A и B)
    Режимы Auto / Manual

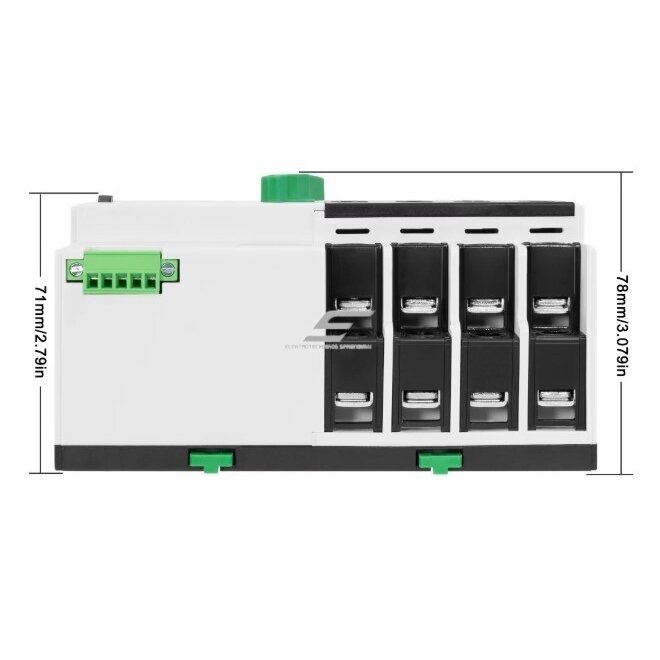

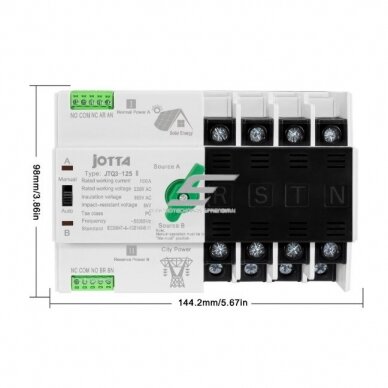

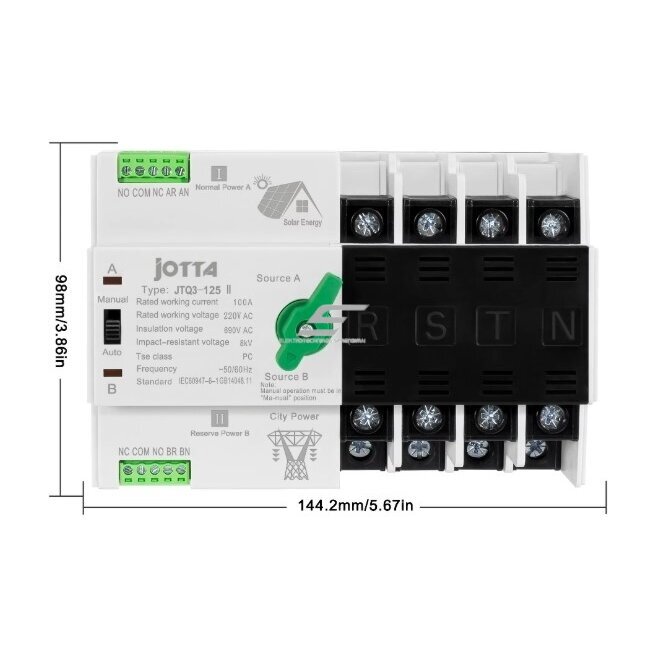

    Размеры 144,2 × 98 × 78 мм

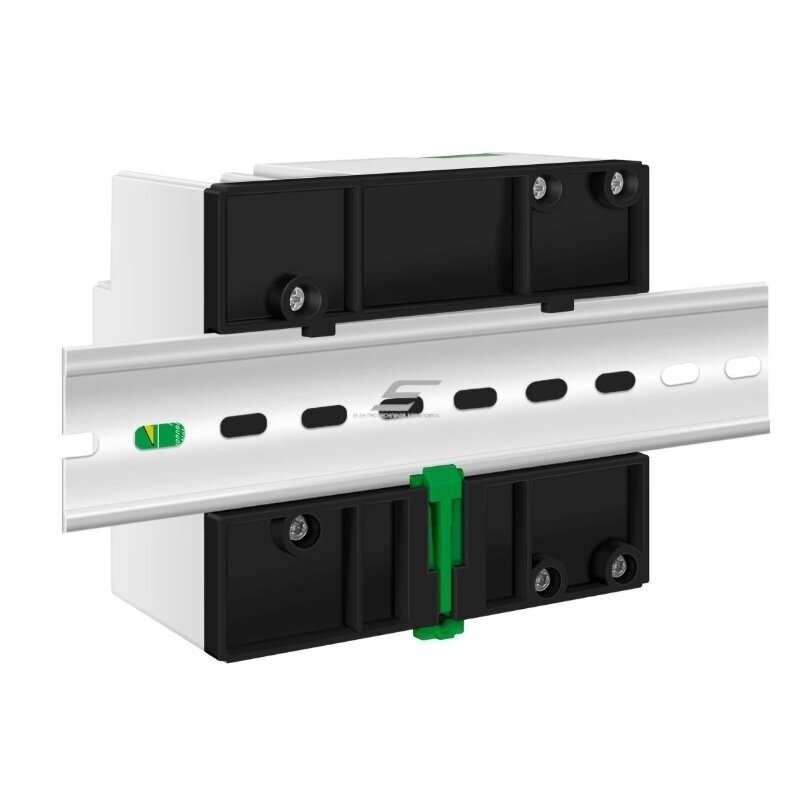

    Монтаж DIN-рейка 35 мм
    Источник данных Заводская табличка и габаритный чертёж на фото изделия
    ⚠ Торговая марка – JOTTA. В таблице приведены только параметры, указанные на заводской табличке. На табличке рабочее напряжение – 220 В AC; данных о работе в трёхфазной сети 400 В и о времени переключения производитель не приводит – уточняйте перед монтажом.

    Функции

    • Автоматическое переключение A → B и возврат
    • Переключатель режима Auto / Manual
    • Ручное переключение рукояткой
    • Индикация источников A и B
    • Вспомогательные контакты NO / COM / NC
    • Монтаж на DIN-рейку

    Область применения

    • Солнечные электростанции с инвертором и резервом от сети
    • Дома с гибридной системой
    • Небольшие коммерческие объекты

    Практический пример

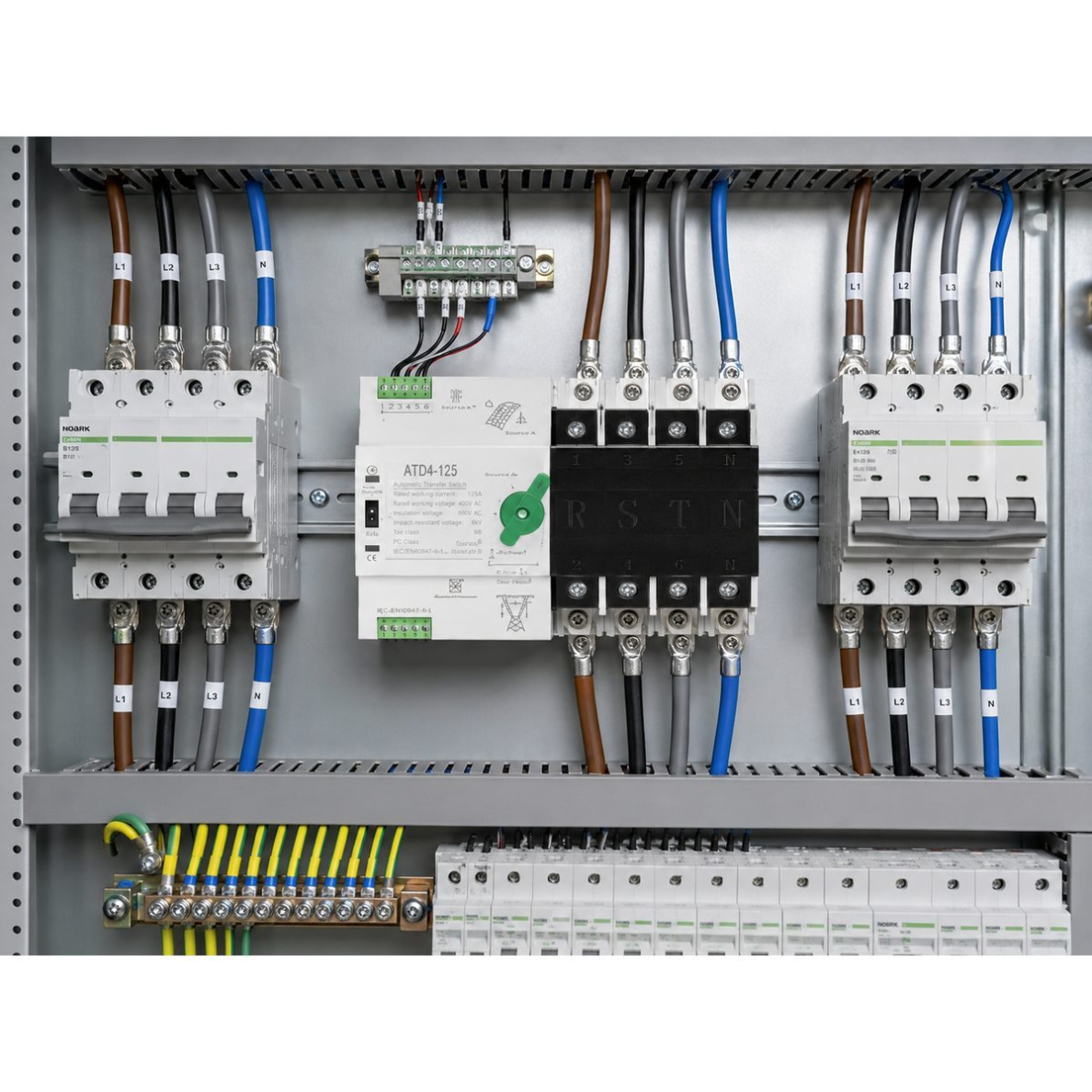

    Дом с солнечным инвертором: выход инвертора – на источник A, сеть – на источник B, щит нагрузок – на выход. Пока инвертор выдаёт напряжение, нагрузка питается от него; при отключении инвертора – от сети.

    Преимущества

    • Переключаются все четыре линии (4P)
    • Ui 690 В, Uimp 8 кВ
    • Автоматический и ручной режим
    • Компактный, DIN

    На что обратить внимание

    • На табличке 220 В AC – данных для трёхфазной сети 400 В нет
    • Время переключения не указано
    • Не отключает короткое замыкание – требуется защита
    • Управления запуском генератора нет

    ⚡ Безопасный монтаж

    • Монтаж должен выполнять квалифицированный электрик при отключённых обоих источниках.
    • Перед переключателем на обоих вводах установите защиту от короткого замыкания и перегрузки.
    • Подключайте генератор к домашней сети только через переключатель – никогда через розетку.
    • Ручное переключение выполняйте только после установки переключателя в положение «Manual» (указание производителя на табличке).

    Как выбрать

    Подходит, если основной источник – солнечный инвертор, резерв – сеть, а ток нагрузки не превышает 100 А. Для трёхфазной сети 400 В уточняйте напряжение у поставщика.

    Подходит, если:
    • основной источник – солнечный инвертор
    • ток нагрузки до 100 А
    • в щите есть место для DIN-аппарата
    Проверьте:
    • рабочее напряжение (на табличке 220 В AC)
    • защиту на вводах перед переключателем
    • какой источник подключается к A, а какой – к B
    Важно: Точные параметры всегда проверяйте на заводской табличке изделия и в инструкции производителя. При сомнениях обратитесь к квалифицированному электрику.

    Часто задаваемые вопросы

    Какой источник должен быть A?
    На табличке A обозначен как солнечная энергия (инвертор), B – как сеть.
    Можно ли переключать вручную?
    Да, установив переключатель в положение «Manual» и повернув рукоятку.
    Какое время переключения?
    Производитель не указывает время переключения на табличке.
    Поможете с выбором?
    Да. Сообщите тип сети, защиту на вводе и мощность генератора – поможем подобрать подходящее решение.

    Автоматический переключатель резерва АВР JOTTA JTQ3-125 | 4P | 100 А | 220 В AC | класс PC | для солнечных систем | DIN

    JOTTA JTQ3-125 – модульный АВР класса PC 4P 100 А для солнечных систем: инвертор – A, сеть – B.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
