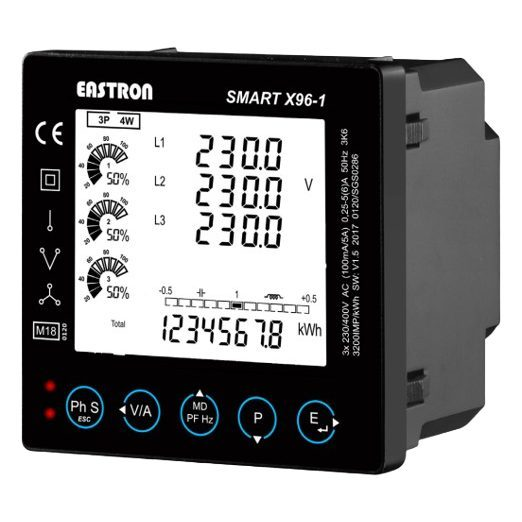

    Щитовой многофункциональный счётчик электроэнергии | 3Ф | 96x96 мм | через трансформаторы тока | RS485 Modbus | MID | Eastron SMART X96-1

    Артикул: SMARTX96-1
    Задать вопрос об этом товаре
    Цена 125.45 € с НДС
    ( 103.68 € без НДС )
    Не подходит цена? Предложи свою!

    SMART X96-1 – трёхфазный многофункциональный счётчик энергии и анализатор сети, монтируемый в дверь щита в стандартном вырезе 96 x 96 мм. Ток измеряется через внешние трансформаторы тока, поэтому один прибор подходит как для ввода 50 А, так и для ввода на несколько тысяч ампер. Предназначен для трансформаторных подстанций, промышленных распределительных щитов, бизнес-центров и вводов солнечных электростанций, где нужно видеть не только кВт·ч, но и напряжения, токи, мощность и гармоники.

  • Описание

    Панельный многофункциональный счётчик электроэнергии | 3Ф | 96x96 мм | через трансформаторы тока | RS485 Modbus | MID | Eastron SMART X96-1

    SMART X96-1 – трёхфазный многофункциональный счётчик энергии и анализатор сети, монтируемый в дверь щита в стандартном вырезе 96 x 96 мм. Ток измеряется через внешние трансформаторы тока, поэтому один прибор подходит как для ввода 50 А, так и для ввода на несколько тысяч ампер. Предназначен для трансформаторных подстанций, промышленных распределительных щитов, бизнес-центров и вводов солнечных электростанций, где нужно видеть не только кВт·ч, но и напряжения, токи, мощность и гармоники.

    Главная мысль:
    На промышленном вводе счётчик должен одновременно выполнять две задачи – юридически значимый учёт и мониторинг качества сети. SMART X96-1 сертифицирован по MID EN 50470-1/3 класса C (0,5 %), поэтому его показания подходят для расчётов с арендаторами или поставщиком, а анализ гармоник до 63-й и RS485 Modbus позволяют использовать тот же прибор как источник данных для BMS.
    Токовый вход
    3 x 100 мА через внешние трансформаторы тока
    Напряжение
    100–276 В (фаза–ноль), 174–480 В (фаза–фаза)
    Связь
    RS485 Modbus RTU, 2 импульсных выхода
    Сертификат
    MID EN 50470-1/3, класс C (0,5 %)

    Принцип работы

    Счётчик не измеряет ток нагрузки напрямую – проводник каждой фазы проходит через трансформатор тока, который пропорционально снижает ток до вторичного значения 100 мА. Коэффициент ТТ вводится в настройки счётчика. Напряжение измеряется напрямую от фаз, из напряжения и тока счётчик вычисляет активную, реактивную и полную мощность, коэффициент мощности и суммирует энергию отдельно по направлениям импорта и экспорта.

    Питание – внутреннее, от измеряемых фаз, поэтому отдельный вспомогательный источник не требуется, а при пропадании одной фазы прибор продолжает работать. Данные выводятся тремя способами: на подсвеченном экране, через два импульсных выхода (для расчёта кВт·ч/кВАр·ч во внешней системе) и через регистры RS485 Modbus RTU, из которых BMS, SCADA или система мониторинга PV периодически считывает мгновенные параметры и показания энергии.

    Чем полезен SMART X96-1?
    Один прибор в двери щита заменяет отдельный расчётный счётчик, вольтметры, амперметры и анализатор сети. Поддерживаются схемы 1P2W, 3P3W и 3P4W, а направление тока можно изменить программно, поэтому ошибочно (влево/вправо) установленные ТТ не нужно физически переключать. Функция максимальной потребляемой мощности (Max Demand) показывает наибольшую мощность за период – это нужно при согласовании допустимой мощности и во избежание штрафов за превышение.

    Технические характеристики

    Модель SMART X96-1
    Тип товара Панельный многофункциональный трёхфазный счётчик энергии (через ТТ)
    Напряжение 100–276 В (фаза–ноль), 174–480 В (фаза–фаза)
    Токовый вход 3 x 100 мА через внешние трансформаторы тока
    Частота 50 Гц ± 10 %
    Точность (напряжение / ток) ± 0,5 %
    Точность (частота / мощность) ± 0,2 % / ± 1 %
    Класс энергии Класс 0,5 (активная), класс 2 (реактивная)
    Сертификат MID EN 50470-1/3, класс C (0,5 %)
    Измерение энергии Импортированная / экспортированная / общая активная (кВт·ч) и реактивная (кВАр·ч)
    Гармоники До 63-й, отдельно для каждой фазы
    Связь RS485 Modbus RTU, 2 импульсных выхода

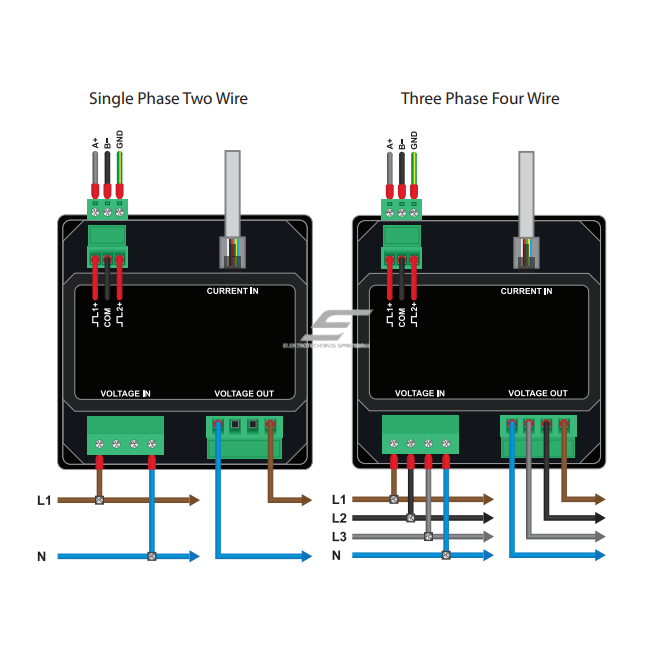

    Схемы 1P2W, 3P3W, 3P4W
    Питание Внутреннее трёхфазное, работает при потере одной фазы

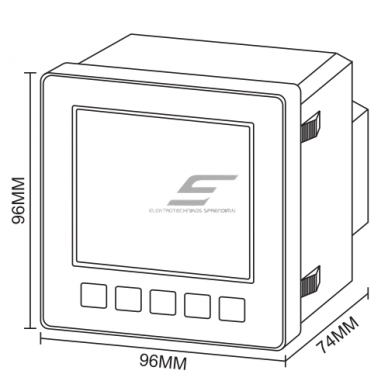

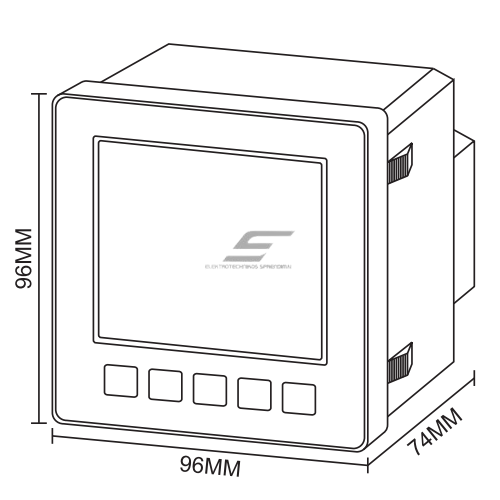

    Размеры / монтаж 96 x 96 x 74 мм, панельный DIN 96
    Защита / рабочая температура IP51 (для помещений) / -25…+55 °C

    Основные функции

    • Учёт класса MID C – активная энергия с точностью класса 0,5, пригодна для расчётов.
    • Двунаправленное измерение – отдельные регистры импорта и экспорта кВт·ч и кВАр·ч для солнечных электростанций.
    • Анализ гармоник – до 63-й гармоники для каждой фазы, для оценки качества сети.
    • RS485 Modbus RTU – все параметры доступны системам BMS, SCADA или мониторинга PV.
    • Max Demand – фиксирует наибольшую мощность за период для контроля допустимой мощности.
    • Разъём «EasyClick» и программное изменение направления – быстрый монтаж, ТТ могут быть установлены с любой стороны.

    Где применяется?

    • Трансформаторные подстанции и главные распределительные щиты промышленных объектов
    • Учёт энергии производственных линий и цехов, анализ нагрузок
    • Бизнес-центры и торговые сети с расчётным учётом для арендаторов
    • Вводы солнечных и ветровых электростанций – анализ потоков импорта/экспорта
    • Системы распределения и мониторинга энергетических предприятий

    Применение по потребности

    Для бытового пользователя.
    Для домового щита это избыточные возможности – здесь уместнее модульный счётчик DIN. SMART X96-1 оправдан на более крупном частном объекте с мощным вводом или солнечной электростанцией, когда счётчик нужен в двери щита и с передачей данных по Modbus в домашнюю автоматику.
    Для предприятий и промышленности.
    Основное назначение: один прибор выполняет учёт MID для арендаторов или цехов и одновременно показывает, где в сети возникают гармоники, несимметрия или низкий коэффициент мощности. Данные Max Demand позволяют обоснованно вести переговоры о допустимой мощности.
    Для электромонтажника / инженера.
    Подберите ТТ с вторичным током 100 мА и подходящим первичным значением, проверьте диапазон напряжения (фаза–ноль до 276 В), спланируйте магистраль RS485 и адрес Modbus. Ошибку направления ТТ исправите в настройках, а схему (3P4W/3P3W) выберете программно.

    Практический пример

    В трансформаторной подстанции бизнес-центра 630 кВА SMART X96-1 установлен в двери щита с трансформаторами тока 1000/0,1 А. Система BMS каждые 60 с через Modbus считывает токи трёх фаз, мощность и Max Demand. Выяснилось, что ток третьей фазы в пике достигает 720 А, остальных – около 550 А, а 5-я гармоника превышает 8 %. После перераспределения нагрузок Max Demand снизился, а показания MID по-прежнему используются для расчётов.

    Плюсы

    • Расчётный учёт – класс MID C (0,5 %) по EN 50470-1/3.
    • Функционал анализатора – гармоники до 63-й, коэффициент мощности, Max Demand.
    • Универсальность для ввода – через ТТ подходит для любого тока, схемы 1P2W/3P3W/3P4W.
    • Без вспомогательного питания – внутреннее трёхфазное питание, работает при потере фазы.
    • Быстрый монтаж – разъём «EasyClick» и программное изменение направления ТТ.
    • Устойчивость к условиям среды – удары 30g / вибрация 2g, высота до 3000 м.

    Минусы / ограничения

    • Трансформаторы тока не входят в комплект – их нужно подбирать и приобретать отдельно.
    • IP51 подходит только для помещений; уличный щит должен обеспечивать защиту от влаги.
    • Только RS485 – для интеграции с облаком или сетью Ethernet требуется преобразователь Modbus RTU/TCP.
    • Панельный монтаж требует выреза в двери щита – версии на DIN-рейку не существует.
    • Настройки (коэффициент ТТ, схема, параметры Modbus) требуют технической подготовки.

    Безопасность и монтаж

    • Монтируйте только после отключения напряжения; вторичную цепь ТТ никогда не оставляйте разомкнутой, когда по первичной обмотке протекает ток.
    • Цепи измерения напряжения защищайте отдельными предохранителями малого тока согласно паспорту производителя.
    • Проверьте направление ТТ (P1 со стороны сети) и соответствие фаз между токовыми и потенциальными входами – иначе мощность будет отрицательной или искажённой.
    • Для магистрали RS485 используйте экранированную витую пару, экран заземлите с одного конца, на концах установите резисторы терминирования.
    • Для расчётного учёта прибор должен оставаться с неповреждённой пломбой MID и правильно зафиксированным коэффициентом ТТ.
    • Соблюдайте рабочую температуру -25…+55 °C и условия для помещений (IP51).

    Краткий гид по выбору

    Токовый вход
    3 x 100 мА через внешние трансформаторы тока
    Напряжение
    100–276 В (фаза–ноль), 174–480 В (фаза–фаза)
    Связь
    RS485 Modbus RTU, 2 импульсных выхода
    Сертификат
    MID EN 50470-1/3, класс C (0,5 %)
    Подходит, когда нужно:
    • расчётный учёт MID на вводе большого тока через ТТ;
    • счётчик в двери щита с анализом гармоник и Max Demand;
    • источник данных Modbus RTU для BMS, SCADA или мониторинга PV.
    Проверьте перед использованием:
    • является ли вторичный ток ТТ 100 мА и введён ли коэффициент в настройки;
    • не превышает ли напряжение 276 В фаза–ноль / 480 В фаза–фаза;
    • есть ли в двери щита место для выреза 96 x 96 мм и глубины 74 мм;
    • спланирована ли магистраль RS485 с уникальными адресами Modbus.
    Важное напоминание:
    Счётчик измеряет и регистрирует, но не защищает цепь – защиту от перегрузки, короткого замыкания и перенапряжений обеспечивают отдельные аппараты. Без подключения RS485 остаётся только локальный экран – для удалённого мониторинга спланируйте магистраль или преобразователь.

    Вопросы и ответы

    Можно ли подключить напрямую без трансформаторов тока?
    Нет – токовый вход рассчитан на вторичный ток ТТ 100 мА, прямое подключение повредит прибор.
    Подходит ли для расчётов с арендаторами?
    Да, счётчик сертифицирован по MID EN 50470-1/3 класса C, поэтому показания подходят для расчётного учёта.
    Измеряет ли экспорт солнечной электростанции?
    Да – импортированная и экспортированная активная и реактивная энергия регистрируются отдельно.
    Нужно ли отдельное питание?
    Нет, счётчик питается от измеряемых фаз и работает даже при потере одной из них.
    Как передать данные в облако?
    Через RS485 Modbus RTU в BMS или через преобразователь Modbus RTU/TCP – Wi-Fi или Ethernet в приборе нет.
    Что делать, если ТТ установлены наоборот?
    Направление тока можно изменить программно в настройках, переключать ТТ не требуется.

    Панельный многофункциональный счётчик электроэнергии | 3Ф

    SMART X96-1 – панельный трёхфазный многофункциональный счётчик 96 x 96 мм, измеряющий через трансформаторы тока (3 x 100 мА), сертифицированный по MID EN 50470-1/3 класса C (0,5 %), с RS485 Modbus RTU, двумя импульсными выходами, анализом гармоник до 63-й и функцией Max Demand. Предназначен для трансформаторных подстанций, промышленных и коммерческих щитов, а также вводов солнечных электростанций, где нужен расчётный учёт и мониторинг качества сети в одном приборе.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
