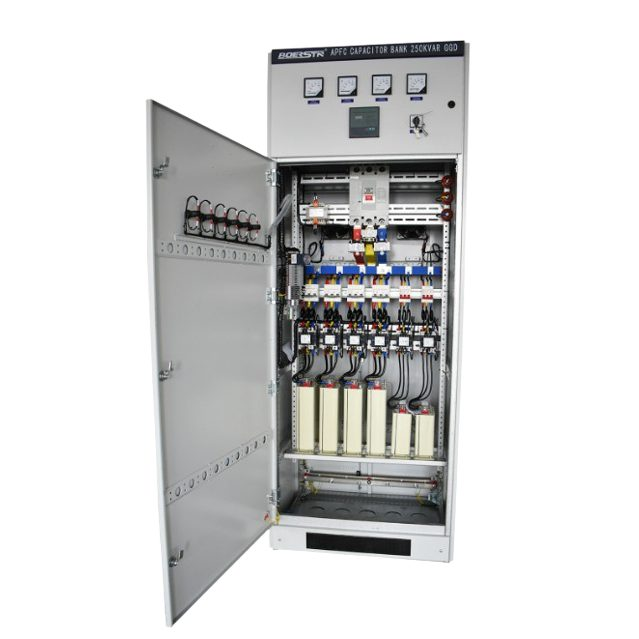

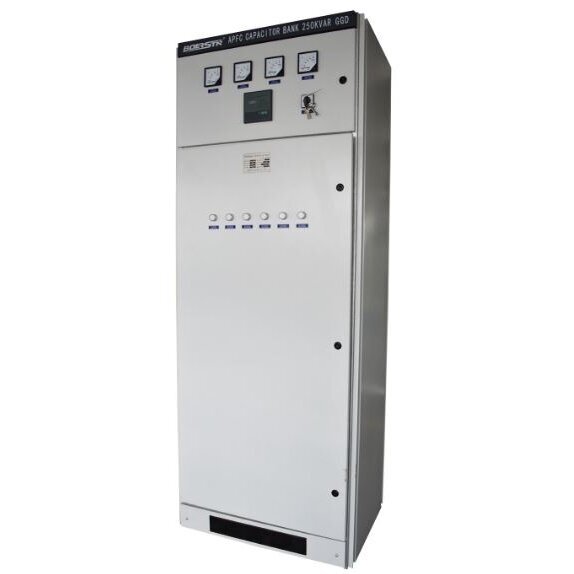

Шкаф конденсаторов | 500кВАр | 1000А | 380-440В | 2200x1000x800мм

Технические характеристики

Компенсация реактивной мощности: 500 кВАр
Номинальное напряжение сети: 380–400 В AC
Частота: 50 Гц
Главный выключатель: MCCB BRM1-1250L/3300 – 1000 A
Трансформаторы тока: BH-0.66 1000/5A, класс 0.5 – 3 шт.
Счётчик энергии: EGN-880ED-9SY3 многофункциональный цифровой счётчик
Автоматические выключатели: MCB BRB1-125/3P C100A – 10 шт.
Контакторы конденсаторов: CJ19-115 – 10 шт.
Конденсаторы: BSMJ0.45-50-3 – 10 шт.
Контроллер компенсации: RPC3F-10 – 1 шт.
Защита от перенапряжений: молниеотвод FYS-0.22
Сигнальные лампы: ND16-22B – 10 шт.
Переключатель: LW5D – 1 шт.
Клеммные блоки: URTK – секция 6
Контроль температуры и влажности: контроллер WSH с вентилятором
Нулевая шина: TMY-50×5 – 2.23 кг
Заземляющая шина: TMY-40×4 – 1.42 кг
Система шин: TMY-50×5×2 – 26.70 кг
Размеры шкафа (Ш×В×Г): 1000 × 2200 × 800 мм
Конструкция: металлический электрический шкаф
Охлаждение: вентиляция с контролем температуры
Другие компоненты: термоизоляционные трубки; вспомогательные монтажные материалы

Функции

Автоматическая компенсация реактивной мощности: система автоматически включает или отключает ступени конденсаторов для поддержания оптимального коэффициента мощности.
Снижение энергетических потерь: уменьшает потоки реактивной мощности в сети, снижая нагрузку на кабели и трансформаторы.
Оптимизация затрат на электроэнергию: помогает избежать штрафов за реактивную энергию от поставщиков электроэнергии.
Интеллектуальный контроллер компенсации: анализирует параметры сети и оптимально управляет ступенями конденсаторов.
Интегрированный мониторинг энергии: многофункциональный цифровой счётчик позволяет контролировать напряжение, ток, мощность, потребление энергии и коэффициент мощности.
Защита от перенапряжений: молниеотвод защищает систему от перенапряжений и помех в электросети.
Климат-контроль внутри шкафа: контроллер температуры и влажности с вентилятором поддерживает оптимальные условия работы.

Применение

В промышленности: производственные предприятия, металлообрабатывающие цеха, пластмассовая и химическая промышленность, объекты пищевой промышленности
В коммерческих зданиях: торговые центры, бизнес-центры, склады, логистические терминалы
Для инженеров и проектировщиков: проекты энергоэффективности, оптимизация электрических сетей, коррекция коэффициента мощности
Для электромонтажников: модернизация систем распределения электроэнергии, монтаж новых электрических установок, энергетические системы промышленных объектов

Преимущества

Высокая компенсация реактивной мощности
Автоматическая коррекция коэффициента мощности
Снижение затрат на электроэнергию и потерь
Надёжные промышленные компоненты
Интегрированный мониторинг энергии
Защита от перенапряжений
Контроль температуры и влажности
Прочная конструкция
Подходит для больших промышленных нагрузок
Лёгкая интеграция в системы распределения электроэнергии

Недостатки

Большие габариты – требуется техническое помещение
Необходим профессиональный монтаж
Предназначено для промышленного применения, не подходит для небольших объектов
