Elektrības sadales skapis | 10 moduļi | 300×250×125 mm | IP65 | IK08 | tērauda, virsapmetuma | ES-760102

Elektrības sadales skapis | 10 moduļi | 300×250×125 mm | IP65 | IK08 | tērauda, virsapmetuma | ES-760102

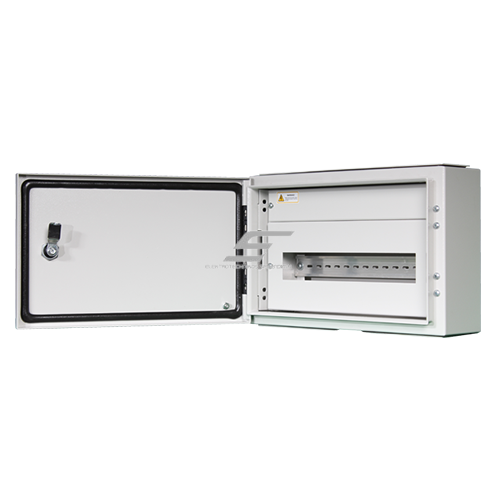

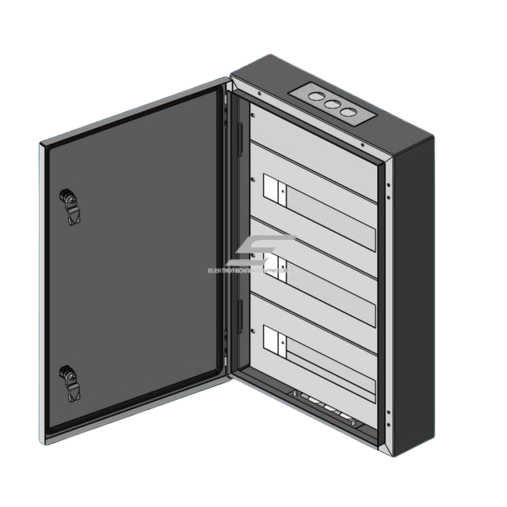

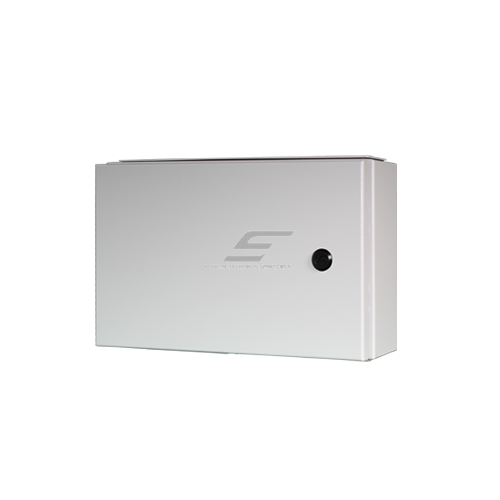

ES-760102 – pastiprinātas konstrukcijas metāla elektrības sadales skapis 10 moduļu DIN aprīkojumam, montējams virsapmetuma (sienas) veidā. Korpuss paredzēts modulāro automātslēdžu, MCCB aizsardzības aparātu, zemējuma un nulles šinu montāžai rūpnieciskās, komerciālās un sadzīves elektroinstalācijās, kā arī āra apstākļos. Tērauda 1,0 mm biezuma korpuss ar stiprinājuma ribām un IP65 klases hermētiku uztur aprīkojumu sausu un aizsargātu pat pie šļakatām un putekļiem.

Galvenā doma:
Āra skapjos vai mitrās tehniskās telpās plastmasas skapītis agrāk vai vēlāk ielaiž mitrumu caur durvju spraugu vai kabeļa ievadu, bet korpusa sienas nav pietiekami stingras ilgtermiņa DIN aparātu svaram. ES-760102 atrisina abus jautājumus reizē: metāla, ar stiprinājuma ribām pastiprinātā konstrukcija iztur mehānisko iedarbību (IK08), bet liets PU blīvējums durvīs kopā ar hermētiskām kabeļu ievadu plāksnēm bez atklātām skrūvēm nodrošina IP65 pat pēc simtiem atvēršanas ciklu. Tas ļauj projektēt vienu skapi gan rūpnieciskai līnijai, gan āra elektrības punktam, neatkārtojot izvēli starp plastmasas un metāla risinājumu.

Ar ko noderīgs ES-760102?
Tas aizstāj trīs atsevišķus risinājumus – standarta plastmasas skapīti, atsevišķu hermētisko kārbu un metāla MCCB korpusu – ar vienu universālu virsapmetuma skapi. Zemējuma un nulles šinas jau ir iemontētas, tāpēc PE/N savienojumi tiek veikti bez papildu piederumiem, bet durvju virziena izvēle ļauj pielāgot skapi jebkuram montāžas punktam.

• Pastiprināta konstrukcija – padziļināta aizmugurējā plāksne un stiprinājuma ribas nodrošina lielāku mehānisko izturību nekā standarta sadzīves skapīšiem.
• Augsts IP65 hermētiskums – PU liets durvju blīvējums un kabeļu ievadu plāksnes bez atklātām skrūvēm uzticami aizsargā iekšējo aprīkojumu no putekļiem, mitruma un šļakatām.
• Ērta profesionāla montāža – noņemamas DIN moduļu daļas, atsevišķas priekšējās plāksnes un plaša 120° durvju atvēršanās atvieglo montāžu un turpmāko apkopi.
• Universāls durvju virziens – durvis var montēt ar kreiso vai labo atvēršanās principu atbilstoši objekta vajadzībām.
• Der DIN un MCCB aprīkojumam – regulējama dziļuma montāžas zona ļauj ierīkot dažādu ražotāju MCCB aizsardzības aparātus.
• Iemontētas šinas – zemējuma un nulles šina jau atrodas korpusā, papildus pirkt nav jāiegādājas.

• Privātmāju, garāžu un darbnīcu elektrības sadale
• Saimniecības ēkas un āra tehniskie mezgli
• Saules elektrostaciju DC un AC sadales punkti
• Rūpniecisku elektrības sadales mezglu un automātikas vadības skapju projekti
• Komerciālu ēku sadales sistēmas, kur nepieciešams IP65 un IK08
• Ražošanas līnijas un tehniskās telpas
• Sūkņu stacijas un ventilācijas vadības sistēmas

Blakus āra saules elektrostacijas invertoram tiek samontēts ES-760102 ar 6 modulāriem automātslēdžiem AC pusē un vienu RCD aizsardzību – kopā aizņemti aptuveni 8 no 10 moduļu platuma, atstājot vietu paplašināšanai. Kabeļi tiek ievadīti caur apakšējo hermētisko plāksni, durvis atveras 120° leņķī apkopei, bet PU blīvējums un IP65 klase ļauj skapi montēt tieši pie āra sienas bez papildu aizsargpārsega.

• Pirms montāžas pārbaudiet sienas konstrukciju – 4,64 kg korpuss jāstiprina pie pietiekami stingra pamata.
• Kabeļus vadiet caur paredzētajiem augšējiem vai apakšējiem ievadiem, nebojājot hermētiskās plāksnes.
• Obligāti pieslēdziet korpusu pie zemējuma sistēmas caur iemontēto zemējuma šinu.
• Pēc montāžas pārbaudiet, vai durvis hermētiski aizveras un PU blīvējums vienmērīgi pieguļ visā perimetrā.
• Izvēlieties durvju atvēršanās pusi (kreiso vai labo) atbilstoši ērtai pieejai skapim ekspluatācijas laikā.
• Izmantojot MCCB aizsardzības aparātus, iepriekš saplānojiet regulējamā dziļuma zonas izmantošanu, lai durvis aizvērtos bez šķēršļiem.

Ātrais izvēles ceļvedis

Vai šis skapis der montāžai ārā?
Jā, IP65 aizsardzības klase ļauj izmantot mitrās, putekļainās un aizsargātās āra vietās.

Vai komplektā jau ir DIN sliedes un šinas?
Jā, skapis tiek komplektēts ar DIN sliedēm, zemējuma un nulles šinām.

Vai durvis var pārlikt uz otru pusi?
Jā, durvju konstrukcija ļauj izvēlēties kreiso vai labo atvēršanos.

Vai der tikai automātslēdžiem?
Nē, šim modelim ir arī MCCB montāžas iespēja, un tas der plašākam elektroaparatūras klāstam.

Kāds skapja aizsardzības līmenis pret triecieniem?
IK08 – korpuss izturīgāks pret mehānisko iedarbību nekā standarta plastmasas skapīši.

Cik sver skapis?
4,64 kg – tas svarīgi, izvēloties stiprinājuma punktu pie sienas.

Elektrības sadales skapis | 10 moduļi

ES-760102 – pastiprināts tērauda virsapmetuma elektrības sadales skapis 10 moduļu DIN aprīkojumam, 300x250x125 mm, IP65 un IK08 klases, ar PU lietu durvju blīvējumu, noņemamām DIN sliedēm un zemējuma un nulles šinām. Paredzēts uzticamai un hermētiskai elektrības sadalei sadzīves, komerciālās, rūpnieciskās un āra instalācijās.
