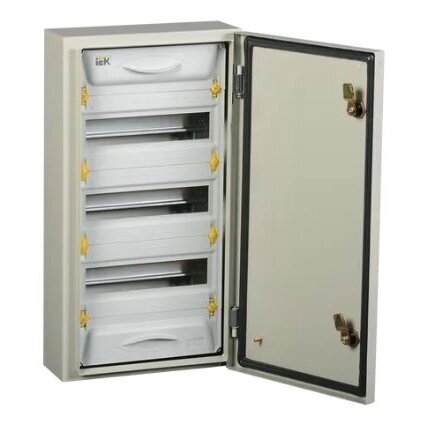

Elektroenerģijas sadale | modulārais sadales skapis | kārba | skapis | 36 moduļi | 579x310x138 mm | hermētisks | virsapmetuma montāža | tērauda | IP54 | IEK | PRO | MKM16-N-36-54-ZU | 4606056417500

Tehniskās specifikācijas

Produkta tips: modulārais sadales skapis / elektrības sadales kārba
Ražotājs: IEK
Montāžas tips: virsapmetuma
Pielietojums: modulāro elektroiekārtu montāžai, elektroenerģijas ievadei un sadalei
Moduļu skaits: 36
Rindu skaits: 3
DIN sliede: ir
Korpusa materiāls: metāls
Augstums: 579 mm
Platums: 310 mm
Dziļums: 138 mm
Aizsardzības klase: IP54
Darba temperatūra: no -40 °C līdz +40 °C
Svars: 6,80 kg
Ar slēdzeni: jā
Kabeļu atveru skaits: 5
Kabeļa atveres diametrs: 20 mm
Metāla biezums: 0,8 mm
Lietošanas joma: iekštelpas un tehniskās telpas, kur nepieciešama paaugstināta aizsardzība pret putekļiem un šļakatām

Funkcijas

Elektroenerģijas sadale – paredzēts elektroenerģijas sadalei uz dažādām ķēdēm: apgaismojumu, rozetēm, iekārtām, automatizāciju, apkuri, ventilāciju vai citiem patērētājiem.

Modulāro iekārtu montāža – iekšpusē uz DIN sliedes var montēt aprīkojumu: automātiskos slēdžus, noplūdes strāvas aizsardzības ierīces, RCBO, kontaktorus, laika relejus, pārsprieguma ierobežotājus, elektroenerģijas skaitītājus un citus moduļus.

Aizsardzība pret apkārtējās vides ietekmi – IP54 aizsardzības klase palīdz aizsargāt iekšpusē uzstādīto aprīkojumu pret putekļiem un ūdens šļakatām, tāpēc skapis ir piemērots sarežģītākiem ekspluatācijas apstākļiem nekā vienkārši iekštelpu sadales skapji.

Droša aizslēgšana – durvis ar slēdzeni ļauj ierobežot piekļuvi elektroiekārtām. Tas ir aktuāli koplietošanas telpās, noliktavās, tehniskajās zonās, darbnīcās vai komerciālos objektos.

Ērta kabeļu ievade – 5 kabeļu atveres ar 20 mm diametru ļauj ērtāk ievadīt barošanas un sadales kabeļus sadales skapī.

Izturīgs metāla korpuss – 0,8 mm biezs tērauda korpuss nodrošina konstrukcijai mehānisko izturību un ilgmūžību.

Lietošana

Mājsaimniecības lietotājam: piemērots privātmājai, garāžai, darbnīcai vai saimniecības ēkai, ja nepieciešams kārtīgi vienā vietā uzstādīt elektroaizsardzības un sadales aprīkojumu.

Elektromontierim: ērts automātisko slēdžu, RCD, RCBO, kontaktoru, pārsprieguma ierobežotāju, skaitītāju un cita DIN sliedes modulārā aprīkojuma montāžai.

Inženierim / projektētājam: piemērots nelielu vai vidēja izmēra sadales mezglu projektēšanai, kur nepieciešams 36 moduļu metāla skapis ar IP54 aizsardzību.

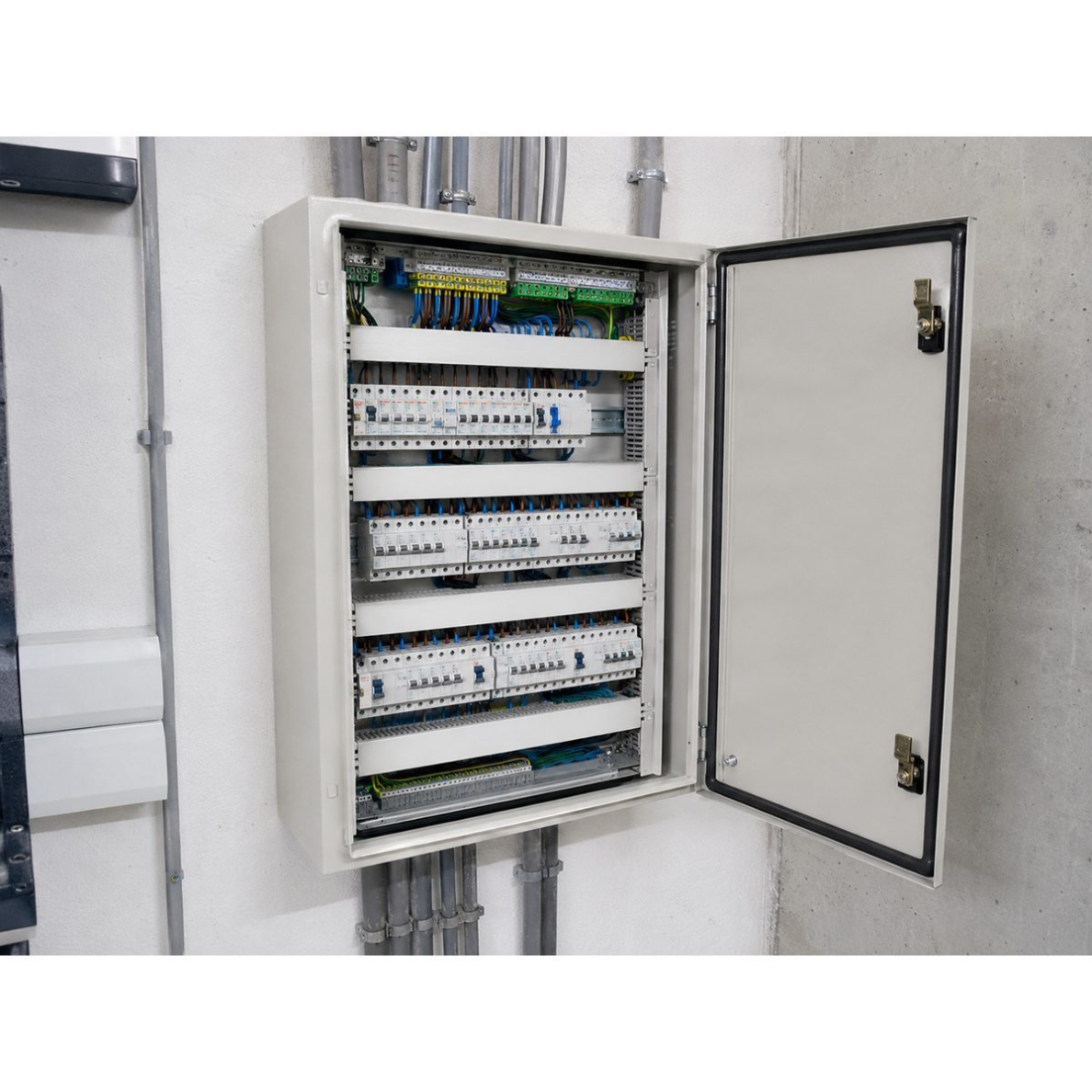

Uzņēmumiem un komerctelpām: var izmantot noliktavās, servisos, veikalos, tehniskajās telpās vai nelielās ražošanas zonās, kur nepieciešams aizslēdzams elektrības sadales skapis.

Priekšrocības

36 moduļu ietilpība – pietiekama vidēja izmēra elektroenerģijas sadales sistēmai
3 rindas DIN aprīkojumam – ērti izvietot aizsardzības un vadības komponentus
Metāla korpuss – izturīgāks par standarta plastmasas skapjiem
IP54 aizsardzība – labāka aizsardzība pret putekļiem un ūdens šļakatām
Virsapmetuma montāža – nav nepieciešama niša sienā, var montēt tieši uz virsmas
Ar slēdzeni – aizsargā pret nepiederošu personu piekļuvi

Trūkumi

Metāla konstrukcija ir smagāka nekā plastmasas skapji – svars apmēram 6,80 kg
IP54 nav pilnībā hermētiska aizsardzība pret spēcīgu ūdens strūklu – āra montāžai jāizvērtē uzstādīšanas vieta un papildu aizsardzība

FAQ

Kam paredzēts šis modulārais sadales skapis?
Šis skapis paredzēts elektroenerģijas ievadei, sadalei un modulārā DIN sliedes aprīkojuma montāžai. Tajā var uzstādīt automātiskos slēdžus, noplūdes strāvas aizsardzības ierīces, RCBO, kontaktorus, pārsprieguma ierobežotājus, elektroenerģijas skaitītājus, relejus un citus moduļus.

Vai šis skapis ir piemērots āra apstākļiem?
Skapim ir IP54 aizsardzības klase, tāpēc tas ir aizsargāts pret putekļiem un ūdens šļakatām. Tomēr, montējot ārā, ieteicams izvērtēt tiešu lietu, sauli, sniegu un kondensātu. Āra apstākļiem vislabāk to montēt zem nojumes vai papildus aizsargātā vietā.

Cik daudz modulārā aprīkojuma var uzstādīt šajā skapī?
Skapim ir 36 moduļu ietilpība un 3 rindas, tāpēc tajā var uzstādīt aprīkojumu līdz 36 standarta moduļu platumam. Reālā ietilpība ir atkarīga no izmantoto komponentu platuma, jo dažas ierīces var aizņemt 2, 3, 4 vai vairāk moduļus.

Vai skapim ir DIN sliedes?
Jā, skapim ir DIN sliedes, tāpēc tas ir piemērots standarta modulāro elektroiekārtu montāžai.
