Elektrosadale | modulārais sadales skapis | kārba | sadales skapis | 36 moduļi | 540x330x120 mm | hermētisks | virsapmetuma montāža | tērauda | IP54 | IEK | MKM11-N-36-54-Z | 4606056087093

Elektrosadale | modulārais sadales skapis | kārba | sadales skapis | 36 moduļi | 540x330x120 mm | hermētisks | virsapmetuma montāža | tērauda | IP54 | IEK | MKM11-N-36-54-Z | 4606056087093

Kods: MKM11-N-36-54-Z

Svītrkodu: 4606056087093

Jautāt

Pievienot salīdzināšanaiNoņemt no salīdzināšanas Salīdzināt preces (0)

Cena 49.64 € ar PVN

( 41.03 € bez PVN )

Neapmierina cena? Piedāvā savējo!

Modulāra metāla sadales kārba, kas paredzēta modulāras elektroaparatūras montāžai iekštelpās vai ārpus telpām. Tā ir 36 moduļu virsapmetuma tērauda sadales kārba ar slēdzenes mehānismu, metāla slēdzeni, divām atslēgām, blīvgumijām, montāžas plāksni un stiprinājuma piederumiem. Pateicoties IP54 aizsardzības klasei, sadales kārba ir piemērota elektroinstalācijām, tehniskām telpām, rūpniecības objektiem, saimniecības ēkām un citām vietām, kur nepieciešams aizsargāt modulāro aprīkojumu pret putekļiem un ūdens šļakatām.

Apraksts

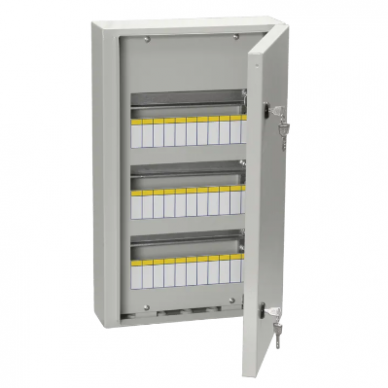

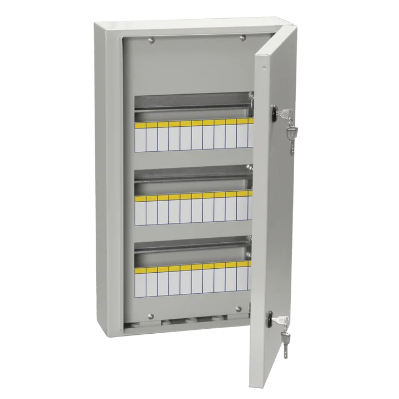

Modulārs metāla sadales skapis IEK – 36 moduļi, IP54, 540x330x120 mm

Modulārs metāla sadales skapis, paredzēts modulāro elektroiekārtu uzstādīšanai iekštelpās vai ārpus telpām. Tas ir 36 moduļu virsapmetuma tērauda skapis ar slēdzenes mehānismu, metāla atslēgu, divām atslēgām, blīvgumijām, montāžas plati un stiprinājuma piederumiem. Pateicoties IP54 aizsardzības klasei, skapis ir piemērots elektroinstalācijām, tehniskajām telpām, rūpniecības objektiem, saimniecības ēkām un citām vietām, kur nepieciešams pasargāt modulāro aprīkojumu no putekļiem un ūdens šļakatām.

Galvenā doma:
Šis skapis ir paredzēts kārtīgai un drošai automātisko slēdžu, RCD, RCBO, releju, kontaktoru, kontrolieru un cita modulārā aprīkojuma uzstādīšanai. Metāla korpuss, slēdzene un IP54 aizsardzība palīdz aizsargāt elektroiekārtas no vides ietekmes un nevēlamas piekļuves.

Moduļu skaits
36 moduļi

Izmēri
540x330x120 mm

Aizsardzība
IP54

Korpuss
Tērauda

Darbības princips

Modulāro sadales skapi izmanto kā elektroiekārtu uzstādīšanas un aizsardzības korpusu. Skapja iekšpusē tiek uzstādīta modulārā aparatūra, piemēram, automātiskie slēdži, noplūdes releji, aizsardzības releji, kontaktori, laika releji, kontrolieri vai citas elektroinstalācijas iekārtas.

Virsapmetuma montāžas veids ļauj skapi stiprināt tieši pie sienas vai citas piemērotas virsmas. Metāla korpuss nodrošina mehānisko izturību, bet durvis ar metāla slēdzeni un divām atslēgām palīdz ierobežot piekļuvi elektroiekārtām. Blīvgumijas palīdz nodrošināt IP54 aizsardzību pret putekļiem un ūdens šļakatām.

Kāpēc svarīgs IP54 aizsardzības līmenis?
IP54 nozīmē, ka skapis ir aizsargāts pret putekļu iekļūšanu tādā daudzumā, kas varētu traucēt iekārtu darbību, un aizsargāts pret ūdens šļakatām no dažādiem virzieniem. Tas ir noderīgi tehniskajās telpās, darbnīcās, saimniecības ēkās, noliktavās vai citās vidēs, kur elektroiekārtas jāpasargā no putekļu un mitruma ietekmes.

Tehniskie parametri

Produkta tips	Elektrības sadales modulārs skapis / kaste / skapis
Ražotājs	IEK
Moduļu skaits	36 moduļi
Izmēri	540x330x120 mm
Aizsardzības klase	IP54
Korpusa materiāls	Metāls / tērauds
Montāžas veids	Virsapmetuma, virsmas montāža
Korpusa tips	Modulārs metāla sadales skapis
Durvis / slēdzene	Metāla slēdzene ar divām atslēgām
Blīvēšana	Blīvgumijas
Komplektācija	Montāžas plate, stiprinājuma piederumi, slēdzenes mehānisms, 2 atslēgas
Pielietojums	Modulārās elektroaparatūras uzstādīšana ārpus telpām vai iekštelpās
Izmantošanas vieta	Elektroinstalācijas, tehniskās telpas, rūpniecības objekti, saimniecības ēkas, āra un iekštelpu apstākļi

Kur izmanto?

Elektroenerģijas sadales sistēmās – automātisko slēdžu, RCD, RCBO, releju un citas modulārās aparatūras uzstādīšanai.
Tehniskajās telpās – iekārtu aizsardzībai no putekļiem, mitruma un nevēlamas piekļuves.
Rūpniecības objektos – vadības, aizsardzības un sadales komponentu uzstādīšanai.
Saimniecības ēkās un darbnīcās – elektrisko ķēžu sadalei un aizsardzībai.
Āra vai daļēji āra apstākļos – kad nepieciešams metāla IP54 korpuss un papildu aizsardzība pret vides ietekmi.

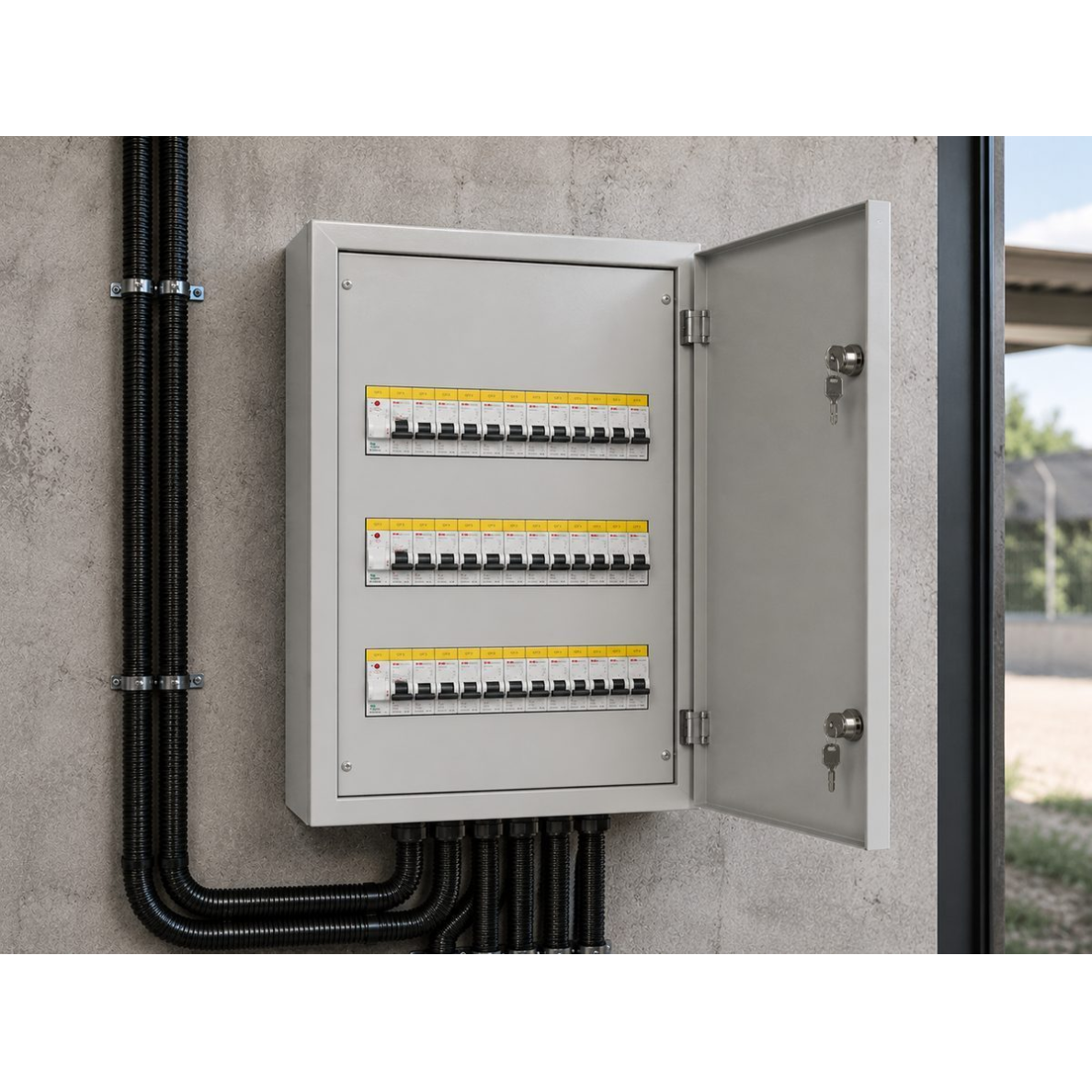

Praktisks montāžas piemērs

Piemēram, skapis tiek uzstādīts uz tehniskās telpas, darbnīcas, saimniecības ēkas vai rūpniecības objekta sienas. Iekšpusē tiek uzstādīti automātiskie slēdži, noplūdes strāvas aizsardzības ierīces, releji, kontaktori vai citi modulārie komponenti. Slēdzamas durvis palīdz aizsargāt iekārtas no nepiederošām personām, un blīvgumijas samazina putekļu un mitruma iekļūšanu iekšpusē.

Šāds risinājums ir piemērots gan jaunai elektroinstalācijai, gan esošās sistēmas papildināšanai, kad nepieciešams atsevišķs metāla sadales skapis 36 moduļiem.

Plusi

36 moduļu ietilpība – piemērots lielākam modulārās aparatūras daudzumam.
Metāla korpuss – izturīgāks risinājums tehniskajai un rūpnieciskajai videi.
IP54 aizsardzības klase – aizsardzība pret putekļiem un ūdens šļakatām.
Slēdzenes mehānisms – metāla slēdzene ar divām atslēgām palīdz ierobežot piekļuvi.
Blīvgumijas – palīdz uzlabot aizsardzību pret vides ietekmi.
Montāžas plate un stiprinājuma piederumi – ērtākai montāžai.
Virsapmetuma montāža – var stiprināt tieši pie sienas vai citas virsmas.

Mīnusi / ierobežojumi

IP54 nav pilnīga āra hermētika – atklātā vidē jāizvērtē tiešs lietus, UV, sniegs un mehāniskā iedarbība.
Metāla korpusam nepieciešams pareizs zemējums – montāžas laikā jāievēro elektrodrošības prasības.
Nepieciešams pareizi saplānot aparatūras izvietojumu – jāizvērtē moduļu skaits, siltuma izkliede un vadu vieta.
Montāža jāveic speciālistam – jāizvēlas piemērotas aizsardzības iekārtas, kabeļi un pieslēguma shēma.
Dziļums 120 mm – pirms montāžas vērts izvērtēt, vai pietiks vietas visiem komponentiem un vadiem.

Drošības un montāžas piezīmes

Modulārais sadales skapis ir elektroinstalācijas korpuss, tāpēc pirms montāžas jāizvērtē montāžas vieta, kabeļu ievadi, zemējums, aizsardzības iekārtas, slodzes, siltuma izkliede un vides apstākļi.

Montāža jāveic kvalificētam elektriķim, ievērojot spēkā esošās elektrodrošības prasības.
Metāla korpusam jābūt pareizi iezemētam, ja to paredz montāžas shēma un elektrodrošības prasības.
IP54 aizsardzība nenozīmē, ka skapi var montēt vietā, kur tas tiks pastāvīgi mazgāts ar ūdens strūklu vai pakļauts iegremdēšanai.
Pirms aparatūras montāžas jāizplāno DIN sliežu, vadu, spaiļu, aizsardzību un kabeļu ievadu vieta.
Āra apstākļiem ieteicams izvēlēties montāžas vietu ar papildu aizsardzību pret tiešiem nokrišņiem un mehāniskiem bojājumiem.

Ātrais izvēles gids

Šis skapis ir piemērota izvēle, kad nepieciešams metāla virsapmetuma sadales skapis 36 moduļiem ar IP54 aizsardzības klasi, slēdzamām durvīm, blīvgumijām, montāžas plati un stiprinājuma piederumiem. Skapis ir piemērots modulārās aparatūras uzstādīšanai iekštelpās vai aizsargātos āra apstākļos.

Moduļi
36 moduļi

Izmēri
540x330x120 mm

Aizsardzība
IP54

Korpuss
Tērauda

Piemērots, kad nepieciešams:

uzstādīt modulāro elektroaparatūru vienā korpusā;
ierīkot 36 moduļu sadales skapi;
izmantot izturīgāku metāla korpusu;
iegūt slēdzamas durvis ar atslēgām;
uzstādīt skapi tehniskajā, rūpnieciskajā, saimnieciskajā vai aizsargātā āra vidē.

Pārbaudiet pirms montāžas:

vai 36 moduļu ietilpība ir pietiekama plānotajai aparatūrai;
vai 120 mm dziļums ir pietiekams vadiem un komponentiem;
vai IP54 aizsardzības klase ir piemērota montāžas vietai;
vai nepieciešams papildu jumtiņš vai aizsardzība, uzstādot ārā;
vai metāla korpuss būs pareizi iezemēts;
vai paredzēti piemēroti kabeļu ievadi un stiprinājuma vietas.

Svarīgs atgādinājums:
Šis skapis ir paredzēts modulārās elektroaparatūras uzstādīšanai. Tas nav pilnībā nokomplektēts elektrības skapis – automātiskie slēdži, RCD, RCBO, spailes, kabeļu ievadi, DIN sliedes vai citi komponenti jāizvēlas atbilstoši konkrētajai elektriskajai shēmai un slodzei.

BUJ – biežāk uzdotie jautājumi

Kam paredzēts šis modulārais skapis?
Šis skapis ir paredzēts modulārās elektroaparatūras uzstādīšanai, elektrisko ķēžu sadalei un aizsardzībai iekštelpās vai aizsargātos āra apstākļos.

Cik moduļu ietilpst šajā skapī?
Skapis ir paredzēts 36 moduļiem.

Kādi ir skapja izmēri?
Skapja izmēri ir 540x330x120 mm.

Vai šim skapim ir slēdzene?
Jā, skapim ir metāla slēdzene ar divām atslēgām.

Vai var uzstādīt ārpus telpām?
Skapim ir IP54 aizsardzības klase un to var izmantot āra apstākļos, taču montāžas vieta jāizvēlas atbildīgi. Ieteicams pasargāt no tiešiem nokrišņiem, UV iedarbības un mehāniskiem bojājumiem.

Vai komplektā ir stiprinājuma piederumi?
Jā, norādīts, ka komplektā ietilpst montāžas plate un stiprinājuma piederumi.

Vai šis ir pilnībā nokomplektēts elektrības skapis?
Nē. Tas ir korpuss / sadales skapis modulārās aparatūras uzstādīšanai. Iekšējie elektriskie komponenti jāizvēlas un jāuzstāda atbilstoši konkrētajai shēmai.

Izturīgs metāla skapis modulārajai elektroaparatūrai

Šis 36 moduļu sadales skapis ļauj kārtīgi uzstādīt elektriskās aizsardzības, vadības un sadales komponentus vienā izturīgā metāla korpusā.

Pateicoties IP54 aizsardzībai, slēdzamām durvīm, blīvgumijām un virsapmetuma montāžai, šis skapis ir praktisks risinājums tehniskajām telpām, rūpniecības objektiem, saimniecībām, darbnīcām un aizsargātām āra elektroinstalācijām.

Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.

Specifikācijas

Ražotājs

IEK

Montāžas veids

Virsmas montējams tips

IP aizsardzības klasifikācijas vērtības

IP aizsardzības klase norāda ierīces izturību pret vides faktoriem.

Pirmais cipars norāda aizsardzību pret putekļiem un cietajiem priekšmetiem.
Otrais cipars norāda aizsardzību pret mitrumu.

Pirmā cipara vērtības:

X — Netests;
0 — Nav aizsardzības;
1 — Aizsargāts pret cietajiem priekšmetiem, kas ir lielāki par 50 mm;
2 — Aizsargāts pret cietajiem priekšmetiem, kas ir lielāki par 12,5 mm;
3 — Aizsargāts pret cietajiem priekšmetiem, kas ir lielāki par 1 mm;
4 — Aizsargāts pret cietajiem priekšmetiem, kas ir lielāki par 1 mm;
5 — Aizsargāts pret putekļiem;
6 — Pilnībā aizsargāts pret putekļiem.
Otrā cipara vērtības:

X — Netests;
0 — Nav aizsardzības;
1 — Aizsargāts pret ūdens pilieniem, kas krīt vertikāli;
2 — Aizsargāts pret ūdens pilieniem, kas krīt 15º leņķī;
3 — Aizsargāts pret lietu, kas krīt 60º leņķī;
4 — Aizsargāts pret ūdens šļakatām;
5 — Aizsargāts pret ūdens strūklām;
6 — Aizsargāts pret lielu ūdens daudzumu;
7 — Aizsargāts pret īslaicīgu iegremdēšanu ūdenī līdz 1 metra dziļumam;
8 — Aizsargāts pret ilgstošu iegremdēšanu ūdenī līdz 3 metru dziļumam.

CE sertifikāts – drošības, kvalitātes un atbilstības garantija

Šis produkts ir marķēts ar CE zīmi, kas apliecina atbilstību visām piemērojamām Eiropas Savienības direktīvām un regulām. CE marķējums nav tikai formalitāte – tas ir svarīgs kvalitātes un drošības rādītājs, kas nodrošina, ka produkts ir pienācīgi novērtēts, pārbaudīts un droši lietojams visā ES tirgū.

CE sertifikācija nozīmē, ka produkts ir novērtēts pēc galvenajiem kritērijiem:

Drošības prasības – nodrošina, ka produkts nerada risku lietotājam vai videi
Elektromagnētiskā saderība (EMC) – ierīce netraucē citu iekārtu darbību un ir izturīga pret ārējiem traucējumiem
Vides standarti – atbilst spēkā esošajām ekoloģijas un materiālu prasībām
Ekspluatācijas uzticamība – produkts piemērots ilgstošai lietošanai paredzētajam mērķim

CE marķējums ļauj:

legāli piegādāt un izmantot produktu visās ES valstīs
nodrošināt augstu kvalitātes un drošības līmeni
izmantot produktu sadzīves, komerciālajā un rūpnieciskajā vidē

CE zīme ir ražotāja atbildības deklarācija, kas apliecina produkta atbilstību visiem piemērojamajiem standartiem un ES normatīvajiem aktiem.

Ko tas nozīmē jums kā pircējam?

Droša lietošana ikdienā
Uzticama darbība un mazāks bojājumu risks
Atbilstība ES normām un prasībām
Piemērots profesionāliem risinājumiem
