  • Gēla T atzarojuma uzmava | 1 × līdz 150 mm² | atzars 1 × līdz 50 mm² | bez spailēm | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425

    Kods: SH1425

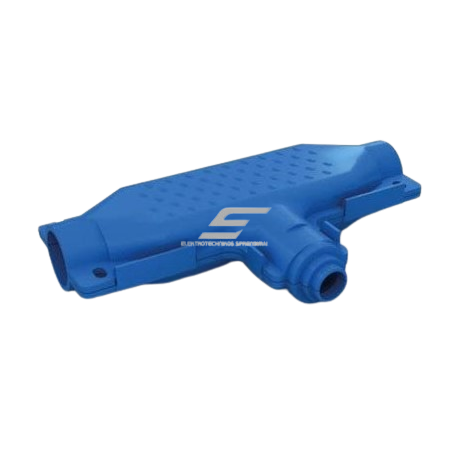

    SHARK 425/S (SH1425) – ar silikona gēlu iepildīta atzarojuma (T) uzmava vienas dzīslas 0,6/1 kV kabeļiem: galvenais vadītājs 1 × līdz 150 mm², atzars 1 × līdz 50 mm². Spailes komplektā nav – tās izvēlas pēc šķērsgriezuma un vadītāju materiāla. Korpuss 210 × 125 × 49 mm, aizsardzība IP68 (IPX8).

  • Gēla T atzarojuma uzmava | 1 × līdz 150 mm² | atzars 1 × līdz 50 mm² | bez spailēm | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425

    SHARK 425/S (SH1425) – ar silikona gēlu iepildīta atzarojuma (T) uzmava vienas dzīslas 0,6/1 kV kabeļiem: galvenais vadītājs 1 × līdz 150 mm², atzars 1 × līdz 50 mm². Spailes komplektā nav – tās izvēlas pēc šķērsgriezuma un vadītāju materiāla. Korpuss 210 × 125 × 49 mm, aizsardzība IP68 (IPX8).

    Galvenā doma:
    Lielu vienas dzīslas kabeļu savienojumi bieži tiek veidoti sadales tīklos, apgaismojuma līnijās un rūpniecībā. Ar gēlu iepildītais korpuss izolē jūsu izvēlēto savienotāju vai uzgali un hermetizē to pret ūdeni bez sveķiem, bet vēlāk ļauj atvērt pārbaudei.
    Hermētiskums
    IP68 (IPX8)
    Dzīslas
    1 × līdz 150 mm²
    Izmēri
    210 × 125 × 49 mm
    Spriegums
    0,6/1 kV

    Darbības princips

    Kabeļa apvalku un dzīslu izolāciju noņem instrukcijā norādītajā garumā, dzīslas savieno spaiļu blokā vai savienotājā un pievelk (kur norādīts – ar komplektā esošo sešstūra atslēgu).

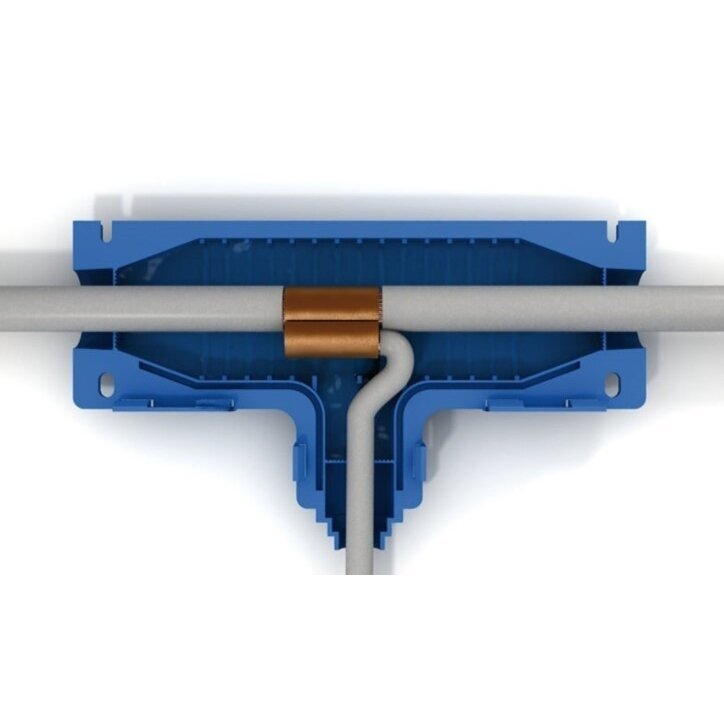

    Savienojumu iespiež ar gēlu iepildītajā korpusā starp iekšējām starpsienām un korpusu aizspiež. Aizverot gēls tiek izspiests un apņem dzīslas un kabeļa apvalku abos galos – veidojas hermētiska barjera pret ūdeni un netīrumiem.

    Rezultāts – savienojums ar dubultu izolāciju, ko var guldīt tieši zemē, kanālā, gaisā vai zem ūdens. Kabeļu savilcēji caur korpusa atverēm fiksē kabeļus un samazina stiepes slodzi uz savienojumu.

    Kāpēc izvēlēties SHARK 425/S?
    Savienojums gatavs dažās minūtēs bez sveķu jaukšanas, sacietēšanas gaidīšanas un sildīšanas. Gēlam nav derīguma termiņa, un uzmavu var atvērt pārbaudei vai izmaiņām.

    Tehniskā specifikācija

    Preces veidsAr gēlu iepildīta T atzarojuma uzmava bez spailēm
    Ražotājs / sērijaSHARK (Etelec, Itālija)
    ModelisSHARK 425/S
    KodsSH1425
    Galvenais kabelis (dzīslas × šķērsgriezums)1 × līdz 150 mm²
    Atzars1 × līdz 50 mm²
    Spailes komplektāNav – spailes izvēlas atsevišķi; komplektā gēla korpuss, kabeļu savilcēji, instrukcija
    VadītājiAtbilstoši izvēlētajām spailēm
    Nominālais spriegums0,6/1 kV

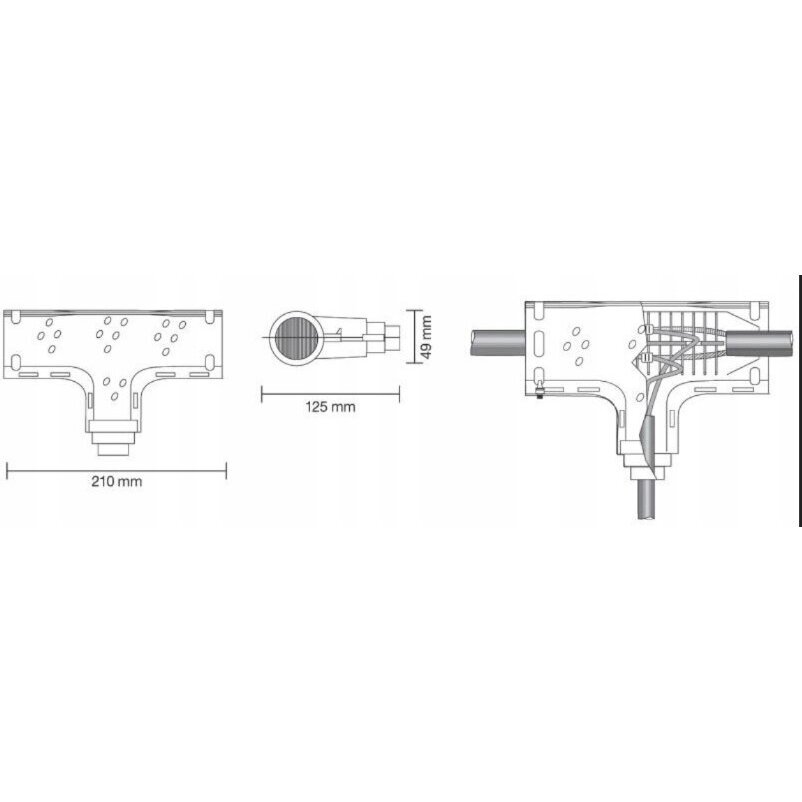

    Izmēri (G × P × A)210 × 125 × 49 mm
    Aizsardzības pakāpeIP68 (IPX8)
    Darba temperatūra−20…+90 °C
    KorpussPolipropilēns (PP), zils, UV izturīgs, pašdziestošs (EN 60695-2-11)
    PildījumsCaurspīdīgs netoksisks silikona gēls
    Montāžas vietaTieši zemē, pazemē, gaisā, kabeļu kanālos, iegremdēti
    StandartiEN 50393, EN 60695-2-11, CEI 20-37/2-1, CEI 20-37/4; RoHS
    Atkārtota atvēršanaJā
    Derīguma termiņšNeierobežots

    Galvenās funkcijas

    • Iepildīta ar gēlu – bez sveķiem un sacietēšanas gaidīšanas.
    • Atkārtoti atverama – kontaktus var pārbaudīt un pārveidot.
    • Caurspīdīgs silikona gēls – redzams, vai gēls labi apņēmis dzīslas.
    • Dubulta izolācija – gēls un korpuss kopā izolē savienojumu.
    • UV izturīgs PP korpuss – piemērots ārā un gaisā.
    • Kabeļu fiksācija ar savilcējiem – mazāka stiepes slodze uz savienojumu.

    Kur izmanto?

    • Ielu un teritoriju apgaismojuma atzari uz balstiem vai gaismekļiem
    • Pazemes kabeļu trases starp ēkām
    • Sūkņi, akas, strūklakas, dīķi
    • Kabeļa remonts pēc bojājuma rakšanas darbos
    • Mitri kabeļu kanāli un šahtas
    • Rūpniecības un infrastruktūras objektu 0,4 kV tīkli

    Izmantošana pēc vajadzības

    Elektriķim.
    Ātrs, hermētisks savienojums vai atzars objektā bez sveķiem un speciāliem instrumentiem.
    Mājas vai lauku sētas īpašniekam.
    Uzticams kabeļa savienojums zemē līdz āra gaismekļiem, vārtu automātikai vai sūknim.
    Energētiķim / darbuzņēmējam.
    Atkārtoti atverams savienojums, ko var pārbaudīt, nemainot izolāciju.

    Praktisks piemērs

    Ja no pazemes apgaismojuma līnijas jāpaņem barošana jaunam gaismeklim, galveno kabeli nepārgriež – atzaru pievieno ar savienotāju, savienojumu iespiež SHARK 425/S gēlā un korpusu aizver. Līnija paliek nepārtraukta, bet atzars – hermētisks.

    Plusi

    • Gatava lietošanai – bez sveķiem, liešanas un sildīšanas
    • Hermētiska pret ūdeni un putekļiem (IP68 / IPX8)
    • Atverama pārbaudei un izmaiņām
    • Netoksisks gēls bez derīguma termiņa
    • Piemērota zemei, gaisam, kanāliem un iegremdēšanai

    Mīnusi / ierobežojumi

    • Tikai 0,6/1 kV un zemāka sprieguma kabeļiem
    • Kabeļa šķērsgriezumam un dzīslu skaitam jāatbilst uzmavas izmēram
    • Spailes komplektā nav – tās jāiegādājas atsevišķi
    • Darba temperatūra līdz +90 °C

    Drošības un montāžas piezīmes

    • Visus darbus veiciet, atslēdzot spriegumu un pārbaudot, ka tā nav.
    • Ievērojiet ražotāja norādīto izolācijas noņemšanas garumu – kaila dzīsla nedrīkst izlīst no spailes.
    • Pievelciet spailes ar norādīto momentu; vāji pievilkts kontakts karst.
    • Pēc aizvēršanas pārbaudiet, vai gēls ir izspiests un apņēmis kabeli abos galos.
    • Neizmantojiet uzmavu lielākam šķērsgriezumam vai dzīslu skaitam, nekā norādīts.

    Ātrais izvēles ceļvedis

    1 × līdz 150 mm²
    atzars 1 × līdz 50 mm²
    bez spailēm
    0,6/1 kV
    210 × 125 × 49 mm
    IP68
    SHARK 425/S
    SH1425
    Piemērota, ja nepieciešams:
    • Hermētiski savienot vai atzarot kabeli zemē, ārā vai ūdenī
    • Ātra montāža bez sveķiem un sacietēšanas gaidīšanas
    • Iespēja vēlāk atvērt savienojumu
    Pārbaudiet pirms lietošanas:
    • Dzīslu skaitu un šķērsgriezumu
    • Vadītāju materiālu (Cu / Al) un savienotāja piemērotību
    • Kabeļa diametru un uzmavas izmēru
    Svarīgs atgādinājums: Uzmava neaizstāj aizsardzību pret pārslodzi un īsslēgumu – līnijai jābūt aizsargātai ar automātslēdzi vai drošinātājiem, bet āra ķēdēm – ar noplūdes strāvas aizsargslēdzi.

    BUJ

    Vai jāpielej sveķi vai gēls?
    Nē, uzmava jau ir iepildīta ar gēlu un gatava lietošanai.
    Vai uzmavu var ierakt tieši zemē?
    Jā, ražotājs norāda guldīšanu zemē, kanālos, gaisā un iegremdēšanu.
    Vai uzmavu var atvērt vēlāk?
    Jā, korpusu var atvērt, pārbaudīt savienojumu un aizvērt atkal.
    Vai komplektā ir spailes?
    Nē, savienotājs vai spaile jāizvēlas atsevišķi.
    Kādam spriegumam paredzēta uzmava?
    0,6/1 kV zemsprieguma kabeļiem.
    Vai gēlam ir derīguma termiņš?
    Nē, gēlam nav derīguma termiņa, un tas ir netoksisks.

    Gēla T atzarojuma uzmava | 1 × līdz 150 mm² | atzars 1 × līdz 50 mm² | bez spailēm | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425

    Gēla T atzarojuma uzmava | 1 × līdz 150 mm² | atzars 1 × līdz 50 mm² | bez spailēm | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425 – hermētisks, ātri montējams risinājums elektriskiem savienojumiem ārā, pazemē un mitrās vietās. Prece pieejama elsprendimai.eu – ELSprendimai ir pārbaudījuši tehniskos datus un palīdzēs izvēlēties piemērotu izmēru.
