  • Jauns   Kanāla temperatūras sensors | Ni1000 | 1000 Ω pie 0 °C | gaisa vadiem

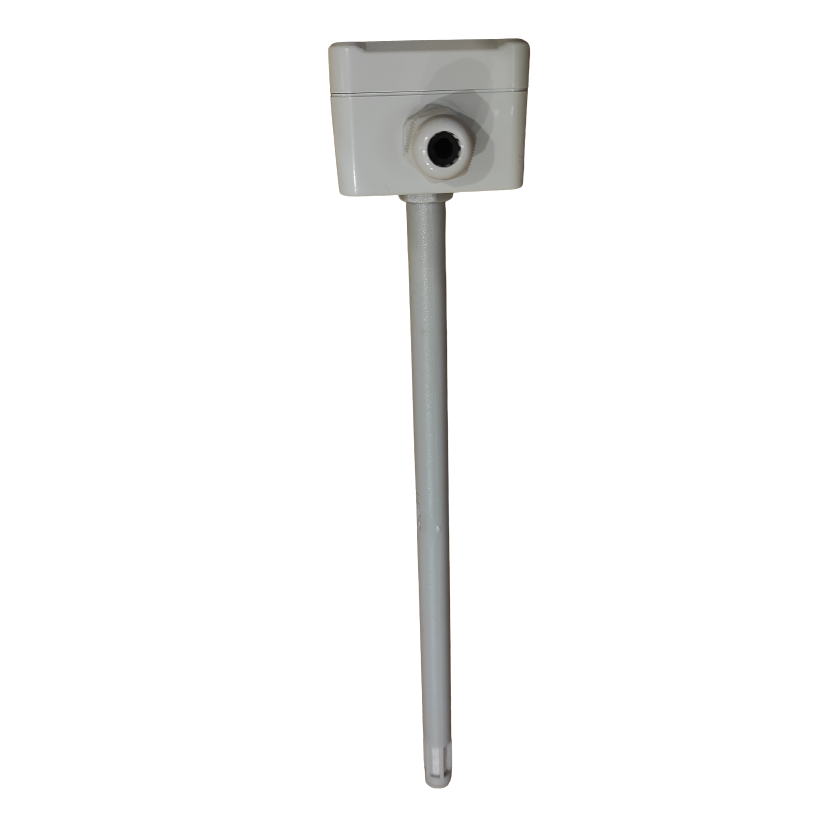

    Jauns   Kanāla temperatūras sensors | Ni1000 | 1000 Ω pie 0 °C | gaisa vadiem 1

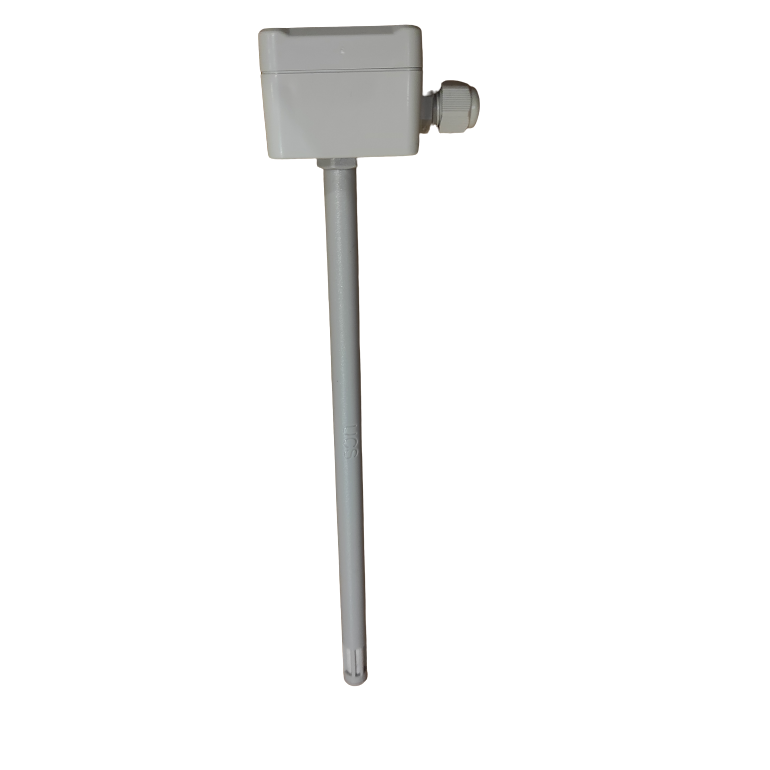

    Kanāla temperatūras sensors | Ni1000 | 1000 Ω pie 0 °C | gaisa vadiem

    Kods: Ni1000
    Jautāt
    Cena 24.20 € ar PVN
    ( 20.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Pasīvs Ni1000 sensors gaisa temperatūras mērīšanai ventilācijas un gaisa kondicionēšanas gaisa vados. Pieslēdz tieši HVAC kontroliera Ni1000 ieejai – pirms pasūtīšanas pārbaudiet, kura raksturlīkne (DIN vai LG) iestatīta kontrolierī.

  • Apraksts

    Kanāla temperatūras sensors Ni1000 – gaisa temperatūras mērīšanai gaisa vadā

    Kanāla sensors Ni1000 tiek uzstādīts ventilācijas vai gaisa kondicionēšanas gaisa vadā un mēra cauri plūstošā gaisa temperatūru. Tas ir pasīvs pretestības elements: tā pretestība mainās atkarībā no temperatūras, un vērtību nolasa kontrolieris, termostats vai signāla pārveidotājs. Ni1000 – niķeļa pretestības elements ar 1000 Ω pretestību pie 0 °C. Pirms pasūtīšanas pārliecinieties, ka kontroliera ieeja atbalsta tieši Ni1000.

    Galvenā doma:
    Ni1000 plaši izmanto ēku automatizācijā – daudziem HVAC kontrolieriem ir tam paredzētas ieejas. Lielā bāzes pretestība (1000 Ω) un augstā jutība nozīmē, ka vadu pretestība rādījumu ietekmē maz, tāpēc parasti pietiek ar 2 vadu pieslēgumu. Galvenais – zināt, kura Ni1000 raksturlīkne vajadzīga jūsu kontrolierim: DIN (TK 6180 ppm/K) vai LG (TK 5000 ppm/K).
    Sensora elements
    Ni1000
    Pretestība pie 0 °C
    1000 Ω
    Pretestība pie 100 °C
    1618 Ω (DIN) / 1500 Ω (LG)
    Montāža
    gaisa vadā

    Darbības princips

    Pretestības termometrā (RTD) metāla pretestība pieaug, temperatūrai paaugstinoties. Ni1000 elementa pretestība pie 0 °C ir 1000 Ω, pie 100 °C – 1618 Ω (DIN) / 1500 Ω (LG). Kontrolieris caur elementu laiž nelielu mērstrāvu, mēra sprieguma kritumu un pārrēķina to temperatūrā.

    Tirgū ir divas Ni1000 raksturlīknes: pēc DIN 43760 (TK 6180 ppm/K, aptuveni 1618 Ω pie 100 °C) un Ni1000-LG (TK 5000 ppm/K, aptuveni 1500 Ω pie 100 °C). Pie 0 °C abām ir vienādi 1000 Ω, bet, temperatūrai pieaugot, atšķirība palielinās, tāpēc kontrolierī jāizvēlas tā pati raksturlīkne. Kura tiek piegādāta šajā partijā – precizējiet pirms pasūtīšanas.

    Kanāla sensora zonde tiek ievietota caur gaisa vada sienu tā, lai jutīgā daļa atrastos gaisa plūsmā. Rādījums atspoguļo pieplūdes, nosūces vai āra gaisa temperatūru zondes uzstādīšanas vietā.

    Kāpēc noderīgs kanāla sensors Ni1000?
    Kanāla Ni1000 ir piemērots sensoru nomaiņai un uzstādīšanai HVAC kontrolieros ar Ni1000 ieejām. Augstās jutības dēļ (aptuveni 5–6 Ω/K) vadu pretestība rādījumu ietekmē maz, tāpēc sensoru var pieslēgt ar vienkāršu divdzīslu kabeli un lielākā attālumā nekā PT100.

    Tehniskās specifikācijas

    Preces veids Kanāla temperatūras sensors, pasīvs
    Ražotājs / modelis Ražotājs nav norādīts / Ni1000
    Sensora elements Ni1000 (niķelis)
    Pretestība pie 0 °C 1000 Ω
    Pretestība pie 100 °C 1618 Ω (DIN) / 1500 Ω (LG)
    Raksturlīkne Ni1000 pēc DIN 43760 (TK 6180 ppm/K) vai Ni1000-LG (TK 5000 ppm/K) – precizējiet
    Jutība (vidēji 0–100 °C) ≈ 6,18 Ω/K (DIN) / ≈ 5,0 Ω/K (LG)
    Izejas signāls Pretestība (pasīvs, bez barošanas)
    Mērdiapazons, IP, zondes garums, vadu skaits Precizējiet konkrētajai partijai – sazinieties ar pārdošanas vadītāju

    Galvenās funkcijas

    • Gaisa temperatūras mērīšana gaisa vadā – pieplūdes, nosūces vai āra gaisa kontrole ventilācijas iekārtā
    • Pasīvs pretestības signāls – nav vajadzīga atsevišķa barošana, pieslēdz tieši kontroliera ieejai
    • Augsta jutība – aptuveni 5–6 Ω/K, tāpēc vadu pretestība rādījumu ietekmē maz
    • Saderība ar HVAC kontrolieriem – Ni1000 ieejas ir daudziem ēku automatizācijas kontrolieriem
    • Atgriezeniskā saite regulēšanai – kontrolieris pēc rādījuma maina sildīšanas, dzesēšanas vai rekuperatora jaudu
    • Aizsardzības loģikai – rādījumu izmanto, piemēram, sildītāja aizsardzībai pret aizsalšanu vai pārkaršanu kontrolierī

    Ar ko atšķiras no līdzīgiem?

    NTC sensors (piem., 10 kΩ) NTC pretestība, temperatūrai pieaugot, samazinās un mainās nelineāri; Ni1000 pretestība pieaug, raksturlīkne ir definēta.
    PT1000 Abiem ir 1000 Ω pie 0 °C, bet atšķiras metāls un līkne: Ni1000 ir jutīgāks, PT1000 ir standartizēts pēc IEC 60751. Tie nav savstarpēji aizstājami.
    Ni1000-LG un Ni1000 DIN Pie 0 °C abiem 1000 Ω, bet pie 100 °C – aptuveni 1500 Ω un 1618 Ω. Kontroliera iestatījumam jāatbilst sensora raksturlīknei.

    Kur tiek izmantots?

    • Ventilācijas iekārtu pieplūdes gaisa vados
    • Nosūces gaisa vados
    • Āra gaisa ņemšanas gaisa vados
    • Gaisa kondicionēšanas sistēmās (AHU)
    • Ēku automatizācijas (BMS) sistēmās
    • Rūpnieciskās ventilācijas un žāvēšanas sistēmās

    Lietošana atbilstoši vajadzībām

    Iesācējam.
    Galvenais – sensora tipam jāsakrīt ar kontroliera iestatījumu. Ja kontrolierī izvēlēts Ni1000, der šis sensors; cita tipa sensors rādīs nepareizu temperatūru.
    Pieredzējušam montētājam.
    Pirms veca sensora nomaiņas pārbaudiet kontroliera dokumentācijā, vai ieeja paredzēta Ni1000 (DIN, TK 6180) vai Ni1000-LG (TK 5000). Ja šaubāties, izmēriet vecā sensora pretestību zināmā temperatūrā un salīdziniet ar abām līknēm. Ni1000 (DIN) 2 vadu pieslēgumā 1 Ω vadu pretestības dod tikai aptuveni 0,16 °C kļūdu.
    Enerģētiķim / projektētājam.
    Projektā norādiet elementa tipu (Ni1000), raksturlīkni, precizitātes klasi, pieslēguma shēmu un zondes garumu atbilstoši gaisa vada izmēram. Sensoru paredziet taisnā gaisa vada posmā, tālāk no sildītāja vai ventilatora.

    Praktiskais pielietojums

    Biroju ēkas ventilācijas iekārtā sabojājies nosūces gaisa sensors, bet kontroliera ieeja konfigurēta Ni1000. Montētājs kontroliera izvēlnē pārbauda, kura Ni1000 raksturlīkne izvēlēta, pasūta atbilstošu sensoru un uzstāda to tajā pašā gaisa vada atverē – kontrolieris nav jāpārprogrammē.

    Plusi / priekšrocības

    • Pasīvs – nav vajadzīga barošana
    • Standarta raksturlīkne – viegli konfigurēt kontrolierī
    • Vienkāršs pieslēgums pretestības ieejai
    • Augsta jutība – vadu ietekme mazāka nekā PT100
    • Piemērots dzīvojamo, komerciālo un rūpniecisko ēku ventilācijai

    Mīnusi / ierobežojumi

    • Darbojas tikai ar kontrolieri, kas atbalsta Ni1000 ieeju
    • Pastāv divas Ni1000 raksturlīknes (DIN un LG) – jāzina, kura vajadzīga
    • Precīzi izmēri, IP un diapazons šai partijai nav apstiprināti – precizējiet pirms pasūtīšanas

    Drošības un montāžas piezīmes

    • ⚡ Sensors tiek pieslēgts kontrolierim vai sadalnei, kurā var būt 230 V AC ķēdes – pirms darba atslēdziet spriegumu; sadalnē strādā kvalificēts elektriķis.
    • Signāla kabeli guldiet atsevišķi no spēka kabeļiem un frekvenču pārveidotāju līnijām – tā mazāk traucējumu.
    • Noblīvējiet gaisa vada atveri ap zondi, lai netiktu iesūkts gaiss un neveidotos kondensāts.
    • Neuzstādiet uzreiz aiz sildītāja vai pie ventilatora – gaiss tur nav sajaukts, rādījums būs neprecīzs.

    Ātrais izvēles ceļvedis

    Ni1000
    1000 Ω pie 0 °C
    Gaisa vads
    Pasīvs signāls
    Piemērots, ja nepieciešams:
    • Nomainīt esošu tāda paša tipa (Ni1000) kanāla sensoru
    • Mērīt pieplūdes vai nosūces gaisa temperatūru
    • Pieslēgt HVAC kontrolierim ar Ni1000 ieeju
    Pārbaudiet pirms izvēles:
    • Vai kontroliera ieeja ir konfigurēta Ni1000 tipam
    • Kura Ni1000 raksturlīkne (DIN TK 6180 vai LG TK 5000) iestatīta kontrolierī
    • Zondes garumu atbilstoši gaisa vada diametram un montāžas vietai
    Svarīgs atgādinājums: Ni1000 neaizstāj PT1000, NTC vai citas raksturlīknes Ni1000 – pat ja pretestība pie 0 °C ir tā pati (1000 Ω). Sensors tikai mēra, regulēšanu veic kontrolieris.
    ☝ Elsprendimai.eu iesaka:

    BUJ

    Vai šim sensoram vajadzīga barošana?
    Nē. Tas ir pasīvs pretestības elements – mērstrāvu nodrošina kontroliera ieeja.
    Vai Ni1000 var aizstāt ar NTC sensoru?
    Nē. Atšķiras pretestība un raksturlīkne, tāpēc kontrolieris rādīs nepareizu temperatūru. Sensora tipam jāatbilst kontroliera iestatījumam.
    Kā pārbaudīt, vai sensors darbojas?
    Atvienojiet to no kontroliera un ar multimetru izmēriet pretestību. Pie 0 °C tai jābūt aptuveni 1000 Ω, istabas temperatūrā – nedaudz lielākai.
    Kur gaisa vadā uzstādīt sensoru?
    Taisnā posmā, kur gaiss labi sajaucies, – ne uzreiz aiz sildītāja, dzesētāja vai ventilatora.
    Ar ko atšķiras Ni1000 un Ni1000-LG?
    Pie 0 °C abiem ir 1000 Ω, bet atšķiras temperatūras koeficients: DIN – 6180 ppm/K (aptuveni 1618 Ω pie 100 °C), LG – 5000 ppm/K (aptuveni 1500 Ω). Kontrolierī jāizvēlas tā pati raksturlīkne.
    Vai Ni1000 var pieslēgt ar diviem vadiem?
    Parasti jā – augstās jutības dēļ 2 vadu pieslēguma kļūda ir neliela. Ļoti garām līnijām kontrolierī var ievadīt vadu pretestības korekciju.

    Avoti: Elementa raksturlīkne – Ni1000 vispārējās raksturlīknes: DIN 43760 (TK 6180 ppm/K) un Ni1000-LG (TK 5000 ppm/K). Konkrēta ražotāja datu lapa nav atrasta, tāpēc izmēri, IP un diapazons nav norādīti. Pārbaudīts 2026-10-18.

    Kanāla temperatūras sensors Ni1000

    Kanāla temperatūras sensors Ni1000 mēra gaisa temperatūru ventilācijas un gaisa kondicionēšanas gaisa vados. Niķeļa elements (1000 Ω pie 0 °C) tiek pieslēgts tieši HVAC kontroliera Ni1000 ieejai; pirms pasūtīšanas pārbaudiet raksturlīkni (DIN vai LG).

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
