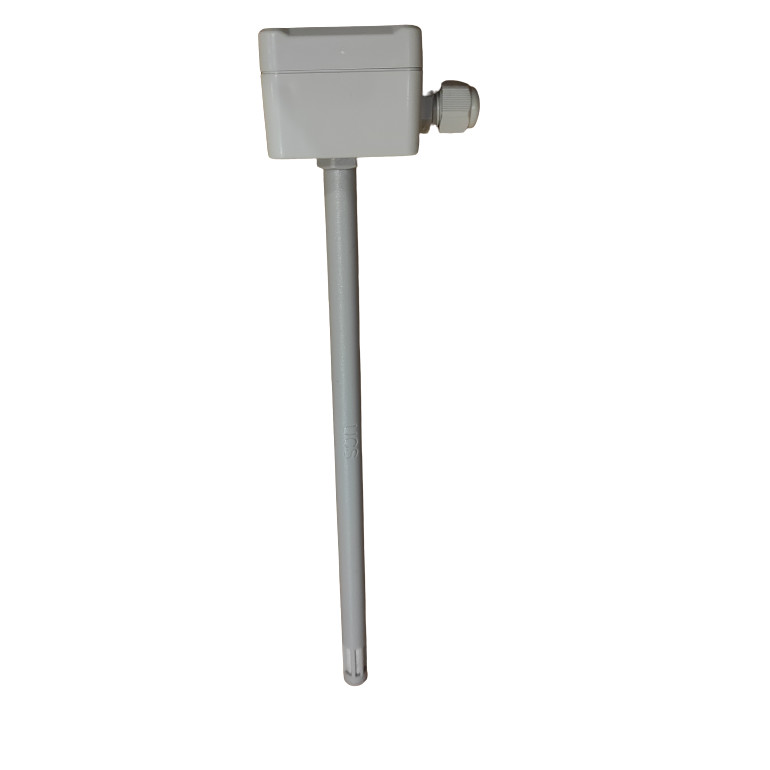

  • Jauns   Kanāla temperatūras sensors | NTC 10 kΩ | pasīvs pretestības | gaisa vadiem

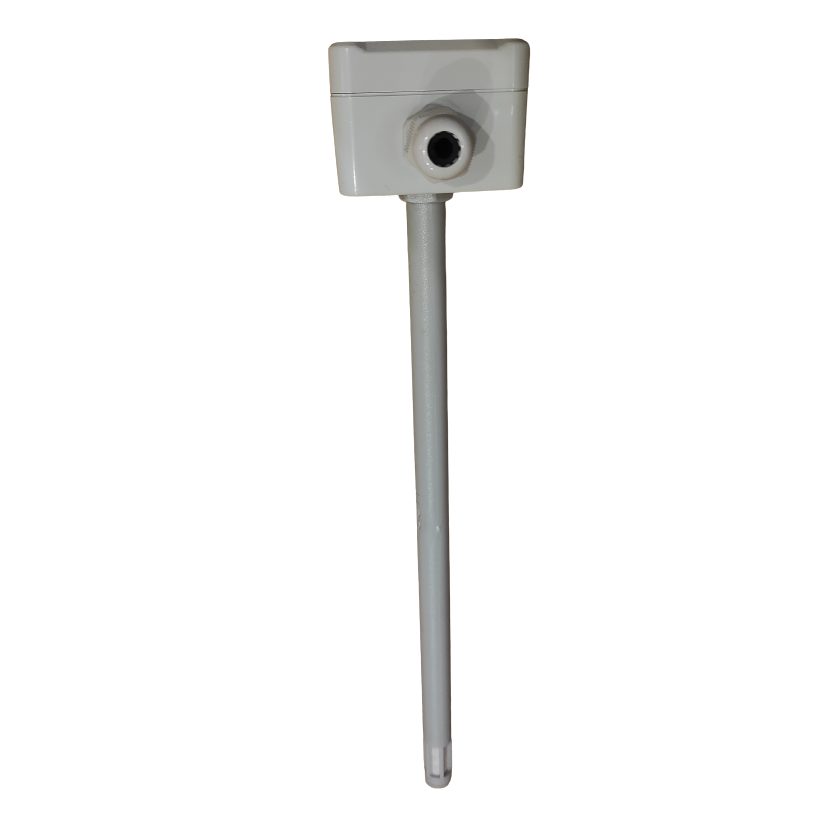

    Jauns   Kanāla temperatūras sensors | NTC 10 kΩ | pasīvs pretestības | gaisa vadiem 1

    Kanāla temperatūras sensors | NTC 10 kΩ | pasīvs pretestības | gaisa vadiem

    Kods: NTC10 kOm
    Jautāt
    Cena 24.20 € ar PVN
    ( 20.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Kanāla NTC 10 kΩ temperatūras sensors mēra gaisa temperatūru ventilācijas gaisa vadā un nodod to kontrollerim ar pretestības izmaiņu. Der tikai kontrolleriem, kuru ieeja konfigurēta tieši NTC 10 kΩ sensoram.

  • Apraksts

    Kanāla temperatūras sensors NTC 10 kΩ gaisa vadiem

    Kanāla temperatūras sensors NTC 10 kΩ paredzēts gaisa temperatūras mērīšanai ventilācijas un gaisa kondicionēšanas gaisa vados. Sensora zonde tiek ievietota gaisa vadā, un tajā esošais NTC termistors maina pretestību atkarībā no gaisa temperatūras. Kontrolleris pārrēķina šo pretestību temperatūrā un pēc tās regulē apsildi, dzesēšanu vai ventilatora darbību.

    ⚠ Sensors darbojas pareizi tikai ar kontrolleri, kura ieeja paredzēta NTC 10 kΩ sensoram. Citas nominālvērtības NTC, PT100, PT1000 vai Ni1000 sensors tajā pašā ieejā rādīs nepareizu temperatūru.
    Galvenā doma:
    Tas ir vienkāršs pasīvs sensors: tam nav vajadzīga barošana, tajā nav elektronikas, kas varētu sabojāties, un signāls ir tikai pretestība. Svarīgākais ir izvēlēties to pašu nominālvērtību, ko gaida kontrolleris. NTC 10 kΩ ir viena no visizplatītākajām NTC nominālvērtībām HVAC kontrolleros, tāpēc to vieglāk saskaņot arī ar jauniem kontrolleriem.
    Elements
    NTC termistors
    Nominālā pretestība
    10 kΩ
    Signāls
    pasīvs, pretestības
    Montāža
    gaisa vadā

    Darbības princips

    NTC (angl. Negative Temperature Coefficient) termistora pretestība samazinās, temperatūrai pieaugot, un palielinās, temperatūrai krītoties. Nominālā pretestība – šajā gadījumā 10 kΩ – parasti tiek norādīta pie 25 °C.

    Kontrolleris caur sensoru laiž nelielu mērīšanas strāvu, mēra pretestību un pēc tajā ierakstītās NTC līknes aprēķina temperatūru. Līkne ir atkarīga ne tikai no nominālvērtības, bet arī no termistora B konstantes, tāpēc tai jāsakrīt ar kontrollera iestatījumu.

    Kanāla sensora zonde tiek ievietota gaisa vadā caur atveri sienā un nostiprināta tā, lai mērīšanas daļa atrastos gaisa plūsmā. Tā mēra pieplūdes, nosūces, āra vai recirkulācijas gaisa temperatūru.

    Kāpēc noderīgs kanāla NTC 10 kΩ sensors?
    Tas ļauj ātri atjaunot vadību, ja sabojājas tāda paša tipa sensors: nav jāmaina kontrollera iestatījumi vai jāpārprogrammē sistēma. Pasīvam sensoram nav vajadzīga barošana, tāpēc pieslēgums ir vienkāršs – divi vadi līdz kontrollera ieejai.

    Tehniskā specifikācija

    Preces tips Kanāla temperatūras sensors
    Ražotājs / modelis Nav norādīts / NTC 10 kΩ
    Sensora elements NTC termistors
    Nominālā pretestība 10 kΩ (parasti norādīta pie 25 °C)
    Temperatūras koeficients Negatīvs – pretestība samazinās, temperatūrai pieaugot
    Signāla tips Pasīvs pretestības, barošana nav vajadzīga
    Montāžas vieta Ventilācijas / gaisa kondicionēšanas gaisa vads

    Galvenās funkcijas

    • Gaisa temperatūras mērīšana gaisa vadā – kontrolleris saņem reālo plūsmas temperatūru
    • Pasīvs pretestības signāls – nav vajadzīgs barošanas avots un papildu pārveidotāji
    • NTC 10 kΩ nominālvērtība – tieša aizstāšana tādas pašas nominālvērtības sensoram
    • Pieplūdes gaisa regulēšana – sildītāja vai dzesētāja vadība pēc iestatītās pieplūdes temperatūras
    • Nosūces un āra gaisa kontrole – dati rekuperācijai un aizsardzībai pret aizsalšanu
    • Vienkāršs pieslēgums – NTC termistoram nav polaritātes, vadus sajaukt nav iespējams
    • Nav aktīvās elektronikas – mazāk komponentu, kas varētu sabojāties

    Ar ko atšķiras no līdzīgiem?

    NTC 1,8 / 2,2 / 20 kΩ sensori Tas pats darbības princips, bet cita pretestība un cita līkne. Savstarpēji neaizstājami – kontrolleris rādīs nepareizu temperatūru.
    PT100 / PT1000 Platīna sensori ar pozitīvu, gandrīz lineāru koeficientu (100 Ω / 1000 Ω pie 0 °C saskaņā ar IEC 60751). Nepieciešams kontrolleris ar PT ieeju.
    Ni1000 Niķeļa sensors ar pozitīvu koeficientu (1000 Ω pie 0 °C). Cits kontrollera ieejas tips.
    Aktīvie sensori 0–10 V / 4–20 mA Ir elektronika un barošana, sūta unificētu signālu. NTC sensors ir pasīvs un tiek pieslēgts tieši NTC ieejai.

    Kur izmanto?

    • Ventilācijas iekārtu pieplūdes gaisa vados
    • Nosūces gaisa vados
    • Āra gaisa ņemšanas gaisa vados
    • Gaisa kondicionēšanas un dzesēšanas sistēmās
    • Rekuperatoru un gaisa sildītāju vadībā
    • Ēku automatizācijas (BMS) sistēmās, kur kontrollerim ir NTC 10 kΩ ieeja

    Izmantošana pēc vajadzības

    Iesācējam.
    Apskatiet, kāds sensors uzstādīts pašlaik vai ko norāda kontrollera instrukcija. Ja tur rakstīts NTC 10 kΩ, šis sensors der.
    Pieredzējušam montētājam.
    Pirms nomaiņas ar multimetru izmēriet vecā sensora pretestību un salīdziniet ar temperatūru gaisa vadā – tā pārliecināsieties, ka nominālvērtība sakrīt.
    Energētiķim / projektētājam.
    Specifikācijā norādiet ne tikai NTC nominālvērtību, bet arī kontrollera ražotāja prasīto līkni (B konstanti), lai nesajauktu dažādu ražotāju NTC sensorus.

    Praktiskais pielietojums

    Ventilācijas iekārta sāka rādīt nereālu pieplūdes gaisa temperatūru, bet kontrollera izvēlnē norādīts NTC 10 kΩ sensors. Atvienojot veco sensoru un izmērot pretestību, atklājas, ka ķēde ir pārtrūkusi. Uzstādot jaunu NTC 10 kΩ kanāla sensoru tajā pašā gaisa vada vietā, kontrollera iestatījumi nav jāmaina – temperatūra atkal tiek rādīta pareizi.

    Plusi / priekšrocības

    • Nav vajadzīga barošana – vienkāršāks pieslēgums
    • Nav aktīvās elektronikas
    • Liela pretestības izmaiņa uz grādu – kontrollerim viegli mērīt
    • Tieša aizstāšana tādam pašam NTC 10 kΩ sensoram
    • Nav polaritātes
    • Der lielākajai daļai kanāla montāžas vietu ventilācijas sistēmās

    Mīnusi / ierobežojumi

    • Der tikai kontrollerim ar NTC 10 kΩ ieeju
    • Līkne ir nelineāra un atkarīga no B konstantes – dažādu ražotāju NTC var atšķirties
    • Garās līnijās ar traucējumiem pasīvs pretestības signāls ir jutīgāks nekā 4–20 mA
    • Ražotāja dati (diapazons, IP, zondes garums) šai precei nav norādīti – precizējiet pirms pasūtīšanas

    Drošības un montāžas piezīmes

    • ⚡ Ja pieslēgums tiek veikts kontrollera sadalnē ar 230 V ķēdēm, pirms darba atslēdziet spriegumu. Montāžu veic kvalificēts elektriķis.
    • ⚠ Nepieslēdziet sensora vadus barošanas spriegumam – tas sabojās termistoru.
    • Ievietojiet zondi tā, lai mērīšanas daļa atrastos gaisa plūsmā, nevis pie gaisa vada sienas.
    • Pieplūdes gaisa sensoru uzstādiet aiz sildītāja vai dzesētāja pietiekamā attālumā, lai gaiss būtu sajaukts.
    • Signāla kabeli izvietojiet atsevišķi no spēka kabeļiem, lai traucējumi neizkropļotu mērījumu.
    • Noblīvējiet atveri gaisa vadā, lai nebūtu gaisa noplūdes un kondensāta.

    Ātrais izvēles ceļvedis

    NTC 10 kΩ
    Pasīvs pretestības
    Gaisa vadam
    Bez barošanas
    Der, ja nepieciešams:
    • nomainīt bojātu NTC 10 kΩ kanāla sensoru
    • pieslēgt gaisa temperatūras mērījumu kontrollerim ar NTC 10 kΩ ieeju
    • regulēt pieplūdes gaisa temperatūru ventilācijas iekārtā
    • vienkāršs pasīvs sensors bez atsevišķas barošanas
    Pārbaudiet pirms izvēles:
    • kādu sensora tipu un nominālvērtību norāda kontrollera instrukcija
    • vai kontrollera NTC līkne (B konstante) atbilst sensoram
    • vajadzīgo zondes garumu atbilstoši gaisa vada izmēram
    • mērīšanas diapazonu un aizsardzības klasi – pieprasiet tos no mums pirms pasūtīšanas
    Svarīgs atgādinājums: NTC sensoru nevar aizstāt ar citas nominālvērtības vai cita tipa (PT100, PT1000, Ni1000) sensoru, nemainot kontrollera iestatījumus – citādi kontrolleris rādīs un regulēs pēc nepareizas temperatūras.
    ☝ Elsprendimai.eu iesaka:

    BUJ

    Vai NTC 10 kΩ sensoru var aizstāt ar NTC 20 kΩ vai citu nominālvērtību?
    Nē, ja kontrolleris konfigurēts NTC 10 kΩ sensoram. Citas nominālvērtības sensors dos citu pretestību, un kontrolleris rādīs nepareizu temperatūru.
    Kā pārbaudīt, vai vecais sensors ir NTC 10 kΩ?
    Izmēriet tā pretestību ar multimetru zināmā temperatūrā: ap 25 °C NTC 10 kΩ sensora pretestībai jābūt tuvu 10 kΩ. Temperatūrai pieaugot, pretestībai jāsamazinās.
    Vai sensoram vajadzīga barošana?
    Nē. Tas ir pasīvs pretestības sensors – mērīšanas strāvu tam nodrošina kontrollera ieeja.
    Vai vadu polaritāte ir svarīga?
    Nē, NTC termistoram nav polaritātes, tāpēc abus vadus var pieslēgt jebkurā secībā.
    Vai visi NTC 10 kΩ sensori ir vienādi?
    Nominālvērtība sakrīt, bet līkne atkarīga arī no B konstantes. Ja kontrollera ražotājs norāda konkrētu līkni, tā jāpārbauda.
    Kāds šim sensoram ir diapazons un IP klase?
    Šie dati aprakstā nav norādīti, jo tos neizdevās apstiprināt ar ražotāja dokumentiem. Pirms pasūtīšanas sazinieties ar mums – mēs precizēsim.

    Avoti: Vispārējie NTC termistoru darbības principi; PT100 / PT1000 salīdzinājumam – IEC 60751. Ražotāja datu lapu šai precei apstiprināt neizdevās. Pārbaudīts 2026-10-18.

    Kanāla temperatūras sensors NTC 10 kΩ – aizstājējs HVAC kontrolleriem

    Kanāla NTC 10 kΩ temperatūras sensors mēra gaisa temperatūru ventilācijas un kondicionēšanas gaisa vados un nodod to kontrollerim ar pasīvu pretestības signālu. Tas der tikai kontrolleriem ar NTC 10 kΩ ieeju, tāpēc pirms pasūtīšanas ieteicams pārbaudīt kontrollera instrukciju.
