  • Jauns   Membrānas kabeļa blīvējums | Ø25 mm atverei Ø27 mm | kabelim Ø5–19,5 mm | balts | IP54 | IEK | YSA40-25-27-68-K01

    Membrānas kabeļa blīvējums | Ø25 mm atverei Ø27 mm | kabelim Ø5–19,5 mm | balts | IP54 | IEK | YSA40-25-27-68-K01

    Kods: YSA40-25-27-68-K01
    Svītrkodu: 4606056042214
    Jautāt
    Cena 0.26 € ar PVN
    ( 0.22 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    IEK YSA40-25-27-68-K01 – apaļa pakāpju membrāna Ø25 mm, ievietojama Ø27 mm atverē. Der vienam kabelim ar ārējo diametru 5–19,5 mm. Balta, polipropilēns, IP54, −40…+80 °C.

  • Apraksts

    Membrānas kabeļa blīvējums | Ø25 mm atverei Ø27 mm | kabelim Ø5–19,5 mm | balts | IP54 | IEK | YSA40-25-27-68-K01

    IEK YSA40-25-27-68-K01 ir apaļa pakāpju membrāna, ko ievieto Ø27 mm atverē kārbas vai sadalnes sienā. Konusam ir pakāpes Ø5,0 / 8,6 / 12,3 / 15,9 / 19,5 mm, tāpēc viens izstrādājums der kabeļiem no Ø5 līdz Ø19,5 mm.

    Galvenā doma:
    Ja kārbā vai sadalnē ir standarta Ø27 mm atvere, bet kabeļa resnums iepriekš nav zināms vai objektā ir daudz dažādu kabeļu, pakāpju membrāna ļauj iztikt ar vienu preci. Konusu nogriež pie pakāpes, kas nedaudz mazāka par kabeļa Ø, un atveri noslēdz bez uzgriežņa vai vītnes. Baltā krāsa der redzamai iekštelpu instalācijai.
    Kabeļa Ø
    5–19,5 mm
    Atvere
    Ø27 mm
    Aizsardzība
    IP54
    Temperatūra
    −40…+80 °C

    Darbības princips

    Montāža: membrānu iespiež Ø27 mm atverē korpusā.

    Darbība: konusu nogriež pie pakāpes, kas nedaudz mazāka par kabeļa ārējo Ø, un kabeli izvelk cauri – membrāna to apņem.

    Rezultāts: atvere noslēgta, kabelis nepieskaras asai malai, ievada vieta noblīvēta līdz IP54.

    Kāpēc izvēlēties YSA40-25-27-68-K01?
    Viens kods piecām kabeļa resnuma pakāpēm: montierim nav jāvadā līdzi vairāku izmēru blīvslēgi. Uzgriežņa nav, tāpēc montāža ir ātra – pietiek ar Ø27 mm atveri un nazi.

    Tehniskā specifikācija

    Preces veids Apaļa pakāpju membrāna
    Kods YSA40-25-27-68-K01
    Ražotājs IEK
    Nominālais diametrs 25 mm
    Atvere korpusā Ø27 mm
    Kabeļa Ø 5–19,5 mm
    Pakāpes Ø5,0 / 8,6 / 12,3 / 15,9 / 19,5 mm
    Kabeļu skaits 1
    Aizsardzības pakāpe IP54 (EN 60529)
    Darba temperatūra −40…+80 °C
    Materiāls polipropilēns
    Krāsa balta

    Galvenās funkcijas

    • Piecas pakāpes – kabeļiem no Ø5 līdz Ø19,5 mm.
    • Iespiežama Ø27 mm atverē – bez uzgriežņa un vītnes.
    • IP54 aizsardzība – pret putekļiem un ūdens šļakatām.
    • Aizsardzība pret asu malu – kabelis nepieskaras atveres malai.
    • Slēgta līdz nogriešanai – neizmantota atvere paliek hermētiska.
    • Balta krāsa – kārtīgs izskats redzamā iekštelpu instalācijā.

    Kur izmanto?

    • Sadales un savienojumu kārbas ar Ø27 mm atverēm
    • Nelielas plastmasas sadalnes
    • Apgaismojuma un kontaktligzdu ķēžu kārbas
    • Automātikas un vadības kārbas
    • Vājstrāvas (signalizācijas, sakaru) kārbas
    • Biroju un dzīvojamo telpu iekšējā instalācija

    Lietošana pēc vajadzības

    Elektromontierim.
    Viena prece dažāda resnuma kabeļiem no Ø5 līdz Ø19,5 mm – mazāk izmēru automašīnā.
    Vājstrāvas sistēmu montierim.
    Tievi signalizācijas vai sakaru kabeļi kārtīgi ievadīti kārbā – konusu nogriež pie Ø5,0 vai Ø8,6 mm pakāpes.
    Noliktavas iepircējam.
    Viens kods aptver piecus kabeļu izmērus – vienkāršāka krājumu uzskaite.

    Praktiskais pielietojums

    Ja savienojumu kārbā ar Ø27 mm atveri jāievada kabelis ar ārējo Ø ap 10 mm, tad membrānu iespiež atverē, konusu nogriež pie Ø8,6 mm pakāpes un kabeli izvelk cauri – membrāna to cieši apņem.

    Priekšrocības

    • Plašs Ø5–19,5 mm diapazons vienā izstrādājumā
    • Montāža bez uzgriežņa un vītnes
    • IP54 aizsardzība
    • Darba temperatūra −40…+80 °C
    • Skaidras pakāpes – viegli nogriezt vajadzīgo izmēru

    Trūkumi / ierobežojumi

    • IP54 – nav paredzēts āra strūklām vai iegremdēšanai; augstākai aizsardzībai – blīvslēgs ar uzgriezni, piem., Haupa 250050 (M25×1,5, Ø13–18 mm, IP68).
    • Membrāna nefiksē kabeli pret izraušanu – kabeli nostipriniet iekšpusē.
    • Der tikai Ø27 mm atverei – citās atverēs blīvums netiek nodrošināts.
    • Neder kabelim, kas tievāks par Ø5 mm – izvēlieties PG-07 (PG7, Ø3,5–6 mm, IP67).

    Drošības un montāžas piezīmes

    • Kabeļus kārbā vai sadalnē ievadiet tikai ar atslēgtu spriegumu.
    • Urbiet atveri precīzi Ø27 mm un notīriet skaidas un atskarpes.
    • Konusu grieziet pie pakāpes, kas nedaudz mazāka par kabeļa Ø – par lielu atvere neblīvēs.
    • Vienā membrānā – viens kabelis.
    • Nostipriniet kabeli kārbas iekšpusē vai blakus tai – membrāna neuzņem stiepi.

    Ātrais izvēles ceļvedis

    Atvere Ø27 mm
    Kabelis Ø5–19,5 mm
    IP54
    balta
    Piemērots, ja vajag:
    • Noblīvēt Ø27 mm atveri kārbā vai sadalnē
    • Viens blīvējums dažāda resnuma kabeļiem
    • Ātra montāža bez uzgriežņa
    Pirms lietošanas pārbaudiet:
    • Atveres diametru (Ø27 mm)
    • Kabeļa ārējo diametru (5–19,5 mm)
    • Vai IP54 pietiek uzstādīšanas vietai
    Svarīgs atgādinājums: YSA40-25-27-68-K01 noslēdz atveri un pasargā kabeli no malas, taču nefiksē kabeli pret izraušanu un nav ugunsdroša starpsiena.

    BUJ

    Kādai atverei der membrāna?
    Ø27 mm atverei korpusā.
    Cik resnam kabelim tā der?
    Kabelim ar ārējo diametru 5–19,5 mm.
    Kā nogriezt konusu?
    Pie pakāpes, kas nedaudz mazāka par kabeļa ārējo Ø: 5,0; 8,6; 12,3; 15,9 vai 19,5 mm.
    Vai var ievadīt divus kabeļus?
    Nē, viena membrāna paredzēta vienam kabelim.
    Kāda ir aizsardzības pakāpe?
    IP54 saskaņā ar EN 60529.
    No kāda materiāla?
    No polipropilēna, darba temperatūra −40…+80 °C.

    Ražotāja dokumentācija

    Saites atveras ārējās vietnēs. Pārbaudīts 2026-10-04. Ja dati atšķiras, vadieties pēc jaunākā ražotāja izdevuma vai sazinieties ar mums.

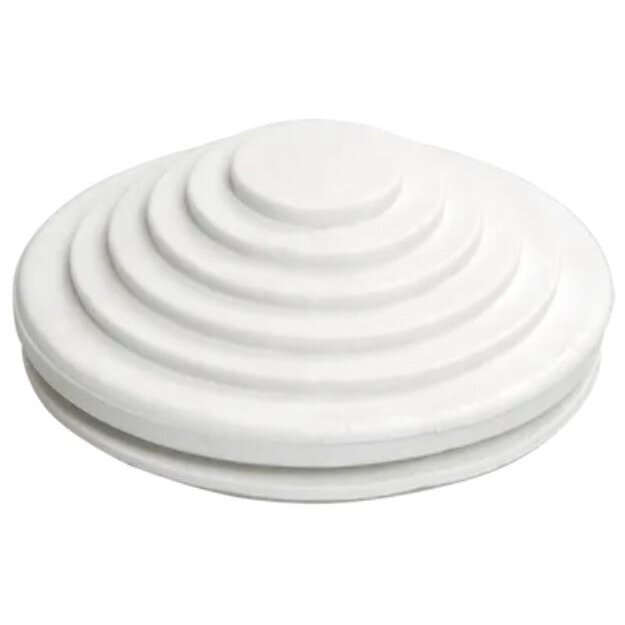

    IEK YSA40-25-27-68-K01 pakāpju membrāna Ø27 mm atverei

    IEK YSA40-25-27-68-K01 – balta polipropilēna pakāpju membrāna Ø25 mm atverei Ø27 mm, vienam kabelim Ø5–19,5 mm, IP54.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
