  • Jauns   Membrānas kabeļa ievads-blīvslēgs | kabelim Ø12–18 mm | TITAN 5 sadalnēm | pelēks | IP54 | IEK | YIS50-VS-K03

    Membrānas kabeļa ievads-blīvslēgs | kabelim Ø12–18 mm | TITAN 5 sadalnēm | pelēks | IP54 | IEK | YIS50-VS-K03

    Kods: YIS50-VS-K03
    Svītrkodu: 4606056348088
    Jautāt
    Cena 0.39 € ar PVN
    ( 0.32 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    IEK YIS50-VS-K03 – membrānas kabeļa ievads-blīvslēgs vienam kabelim Ø12–18 mm, paredzēts IEK TITAN 5 sadalņu korpusiem. Pelēks, polipropilēns, darba temperatūra −40…+80 °C. Aizsardzības pakāpe IP54.

  • Apraksts

    Membrānas kabeļa ievads-blīvslēgs | kabelim Ø12–18 mm | TITAN 5 sadalnēm | pelēks | IP54 | IEK | YIS50-VS-K03

    IEK YIS50-VS-K03 ir ievads-blīvslēgs ar membrānas blīvējumu, paredzēts vadu un kabeļu ievadīšanai IEK TITAN 5 sērijas sadalņu korpusos. Tas noblīvē vienu kabeli ar ārējo diametru 12–18 mm. Tā nav taisnstūra plāksne, bet atsevišķs viena kabeļa ievads.

    Galvenā doma:
    TITAN 5 sadalņu korpusiem ir atveres kabeļiem, taču bez blīvslēga caur tām sadalnē iekļūst putekļi un mitrums, bet kabeļa apvalks berzējas pret metāla malu. YIS50-VS-K03 noslēdz atveri un apņem kabeli ar membrānu, tāpēc kabelis ir pasargāts no mehāniskiem bojājumiem, bet sadalne – no putekļiem un šļakatām līdz IP54. Tas ir ražotāja piederums tai pašai korpusu sērijai.
    Kabeļa Ø
    12–18 mm
    Aizsardzība
    IP54
    Temperatūra
    −40…+80 °C
    Sērija
    IEK TITAN 5

    Darbības princips

    Montāža: ievadu ievieto TITAN 5 korpusa kabeļa atverē (korpusa sienas biezums 0,8–1 mm).

    Darbība: membrānā izveido atveri, kas nedaudz mazāka par kabeļa Ø, un kabeli izvelk cauri – membrāna to apņem.

    Rezultāts: kabelis pasargāts no berzes pret metālu, ievada vieta noblīvēta līdz IP54.

    Kāpēc izvēlēties YIS50-VS-K03?
    YIS50-VS-K03 ir oriģināls IEK piederums TITAN 5 sadalnēm, tāpēc nav jāpārbauda, vai blīvslēgs derēs ražotāja korpusam. Viens blīvslēgs – viens kabelis Ø12–18 mm, piemēram, barošanas kabelis dzīvokļa vai mājas sadalnē.

    Tehniskā specifikācija

    Preces veids Membrānas kabeļa ievads-blīvslēgs
    Kods YIS50-VS-K03
    Ražotājs IEK
    Sērija TITAN 5 (UNIVERSAL)
    Kabeļa Ø 12–18 mm
    Kabeļu skaits 1
    Korpusa sienas biezums 0,8–1 mm (pēc piegādātāju datiem)
    Aizsardzības pakāpe IP54 (EN 60529)
    Darba temperatūra −40…+80 °C
    Materiāls polipropilēns
    Krāsa pelēka

    Galvenās funkcijas

    • Membrānas blīvējums – membrāna apņem kabeli bez uzgriežņa.
    • Kabelim Ø12–18 mm – tipiskiem barošanas kabeļiem.
    • IP54 aizsardzība – pret putekļiem un ūdens šļakatām.
    • Aizsardzība pret nodilumu – kabeļa apvalks nepieskaras metāla malai.
    • Ražotāja piederums TITAN 5 korpusiem – saskaņots ar IEK sadalņu sēriju.
    • Darba temperatūra −40…+80 °C – der arī neapkurinātām telpām.

    Kur izmanto?

    • IEK TITAN 5 dzīvokļu un māju sadalnes
    • Kāpņu telpu un koridoru sadalnes
    • Garāžu un noliktavu sadalnes
    • Biroju stāvu sadalnes
    • Komerctelpu sadalnes
    • Pagrabu un tehnisko telpu sadalnes

    Lietošana pēc vajadzības

    Dzīvokļu elektriķim.
    Barošanas kabelis TITAN 5 sadalnē tiek ievadīts kārtīgi un bez saskares ar asu metāla malu – nav jāmeklē papildu blīvslēgi.
    Ēkas pārvaldniekam.
    Slēgtas kabeļu atveres pagrabu un kāpņu telpu sadalnēs – mazāk putekļu un mitruma aparātos.
    Vairumtirdzniecības pircējam.
    Oriģināls IEK piederums tai pašai korpusu sērijai – mazāk atgriešanu nepareiza izmēra dēļ.

    Praktiskais pielietojums

    Ja sienas TITAN 5 sadalnē pagrabā ienāk barošanas kabelis ar ārējo Ø ap 15 mm, tad korpusa atverē ievieto YIS50-VS-K03, membrānā izveido atveri, kas nedaudz mazāka par 15 mm, un kabeli izvelk cauri. Sadalnes iekšpusē kabeli nostiprina, lai tas netiktu vilkts caur membrānu.

    Priekšrocības

    • Oriģināls IEK piederums TITAN 5 korpusiem
    • Diapazons Ø12–18 mm tipiskiem barošanas kabeļiem
    • IP54 aizsardzība
    • Temperatūras izturība −40…+80 °C
    • Kabeļa apvalks pasargāts no metāla malas

    Trūkumi / ierobežojumi

    • IP54 – pret šļakatām, bet ne pret strūklām vai iegremdēšanu; augstākai aizsardzībai – blīvslēgs ar uzgriezni 00872 (PG21, Ø13–18 mm, IP68).
    • Membrāna nefiksē kabeli pret izraušanu – kabeli nostipriniet sadalnes iekšpusē.
    • Tievākam kabelim (no Ø5 mm) – IEK YSA40-25-27-68-K01 (Ø5–19,5 mm, atverei Ø27 mm).
    • Korpusa atveres izmērs avotos nav norādīts – citu ražotāju korpusiem pārbaudiet savietojamību.

    Drošības un montāžas piezīmes

    • Kabeli sadalnē ievadiet tikai ar atslēgtu spriegumu un pārbaudot tā neesamību.
    • Membrānas atveri veidojiet nedaudz mazāku par kabeļa ārējo Ø – par lielu atvere neblīvēs.
    • Viens blīvslēgs – viens kabelis.
    • Nostipriniet kabeli sadalnes iekšpusē – membrāna neuzņem stiepi.
    • Ja korpusa atvere tika paplašināta, notīriet skaidas un asās malas.

    Ātrais izvēles ceļvedis

    Ø12–18 mm
    IP54
    −40…+80 °C
    TITAN 5
    Piemērots, ja vajag:
    • Hermētiski ievadīt kabeli IEK TITAN 5 sadalnē
    • Pasargāt kabeli no asas atveres malas
    • IP54 aizsardzība iekštelpu sadalnē
    Pirms lietošanas pārbaudiet:
    • Kabeļa ārējo diametru (12–18 mm)
    • Vai sadalnes korpuss ir IEK TITAN 5
    • Vai IP54 pietiek konkrētajai videi
    Svarīgs atgādinājums: YIS50-VS-K03 noblīvē ievada vietu, taču nefiksē kabeli pret izraušanu un nav ugunsdroša starpsiena.

    BUJ

    Vai tā ir taisnstūra plāksne?
    Nē – tas ir viena kabeļa ievads-blīvslēgs ar membrānas blīvējumu.
    Kādam kabelim tas der?
    Kabelim ar ārējo diametru 12–18 mm.
    Kādām sadalnēm tas paredzēts?
    IEK TITAN 5 sērijas sadalņu korpusiem.
    Kāda ir aizsardzības pakāpe?
    IP54 saskaņā ar EN 60529.
    No kāda materiāla tas izgatavots?
    No polipropilēna, darba temperatūra −40…+80 °C.
    Vai der āra sadalnei?
    Ārā, kur iespējamas ūdens strūklas, drošāk izvēlēties IP68 blīvslēgu ar uzgriezni, piemēram, 00872.

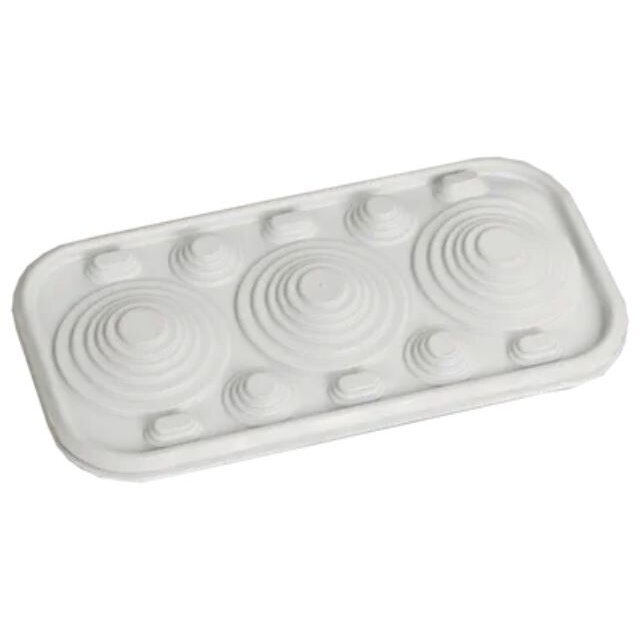

    IEK YIS50-VS-K03 membrānas kabeļa ievads TITAN 5 sadalnēm

    IEK YIS50-VS-K03 – pelēks polipropilēna ievads-blīvslēgs ar membrānu vienam kabelim Ø12–18 mm, IP54, paredzēts IEK TITAN 5 sadalņu korpusiem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
