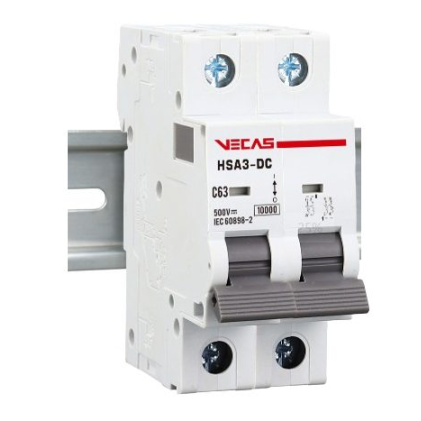

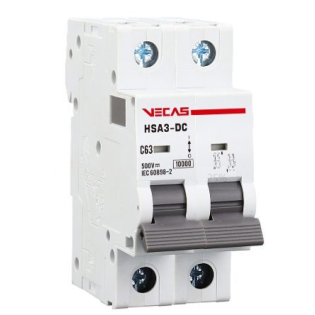

Modulārais aizsardzības līdzstrāvas automāts saules moduļiem 2P | 20A | 500VDC | C | 10kA | DIN | MCB-DC | HSA3-DC VECAS

Tehniskā specifikācija:

Polu skaits: 2P

Nominālais darba spriegums (Ue): 500V DC

Nominālā strāva (In): 20A

Nominālais izolācijas spriegums (Ui): 500V DC

Nominālais impulsa izturības spriegums (Uimp): 4kV

Maksimālā izslēgšanas spēja (Icn): 10 kA

Darba izslēgšanas spēja (Ics): 75% Icn

Atvienošanas raksturlīkne: C līkne (1–15 In)

Atvienošanas mehānisms: termiskais un magnētiskais

Mehāniskā izturība: 10 000 ciklu

Elektriskā izturība: 1 000 ciklu

Vadi: In ≤ 32A: 1–25 mm²; In ≥ 40A: 10–25 mm²

Montāža: uz DIN sliedes (standarta)

Darba temperatūra: -20°C līdz +70°C

Augstums: ≤ 2000 m

Relatīvais mitrums: ≤ 90%

Piesārņojuma pakāpe: 2

Vide: Bez spēcīgām vibrācijām vai triecieniem

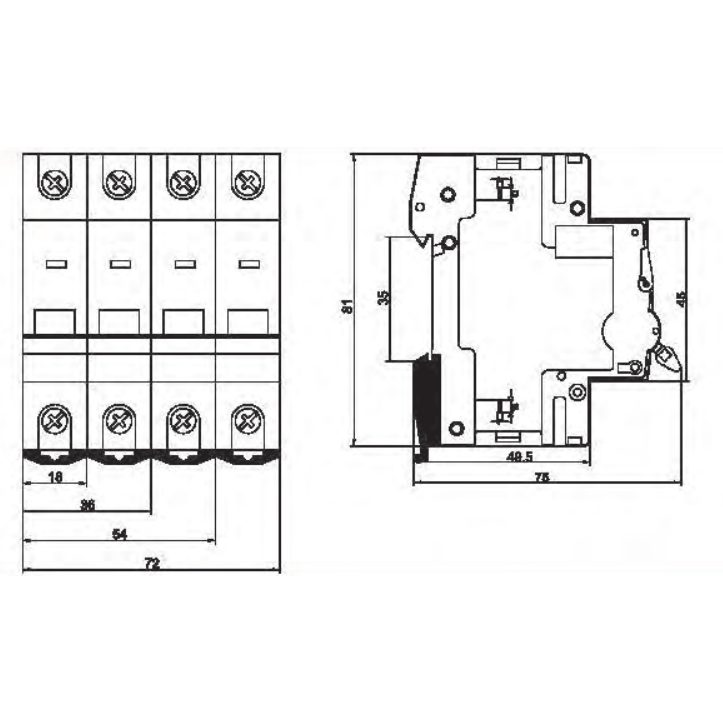

Izmēri: 36x81x75 mm

Svars: 0.21 kg

Funkcijas:

Aizsardzība pret pārslodzi un īssavienojumu

Piemērots DC sistēmām (saules enerģija, akumulatori, invertori)

Ātra un precīza darbība saskaņā ar C raksturlīkni

Viegla montāža uz DIN sliedes

Pielietojums:

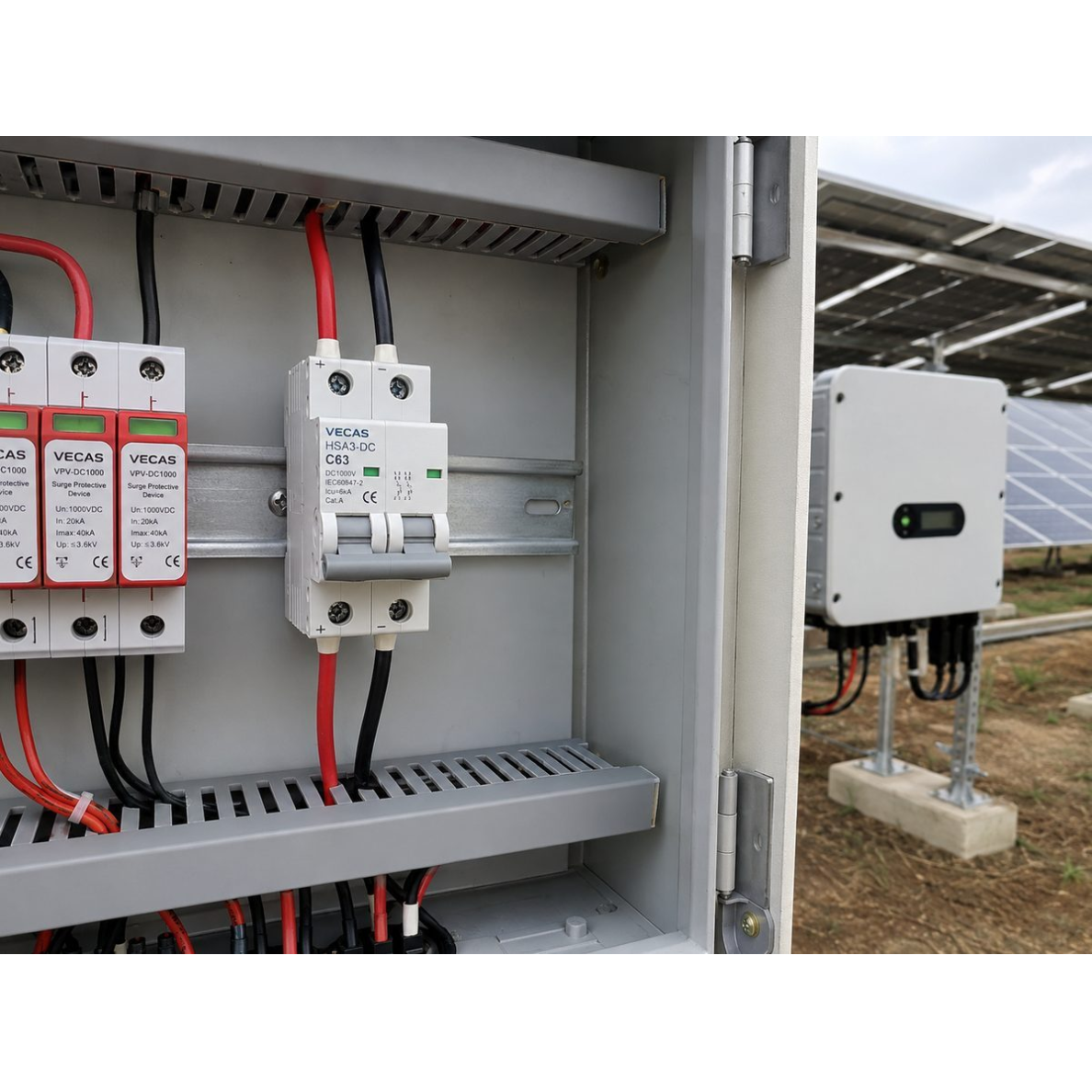

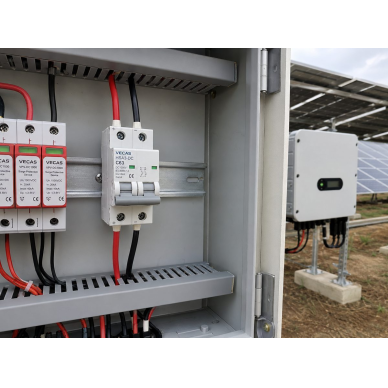

Saules elektrostacijas (PV sistēmas)

DC sadales paneļi

Uzlādes stacijas

Akumulatoru sistēmas

Rūpnieciskā DC automatizācija

Telekomunikāciju barošanas sistēmas

Plusi:

Liela pārtraukuma spēja – līdz 10 kA

Uzticama darbība augsta mitruma apstākļos

Vienkārša uzstādīšana un apkope

Mīnusi:

Paredzēts tikai DC spriegumam – neder AC tīkliem

Ierobežota elektriskā izturība (1000 cikli) – nav paredzēts biežai slēgšanai
