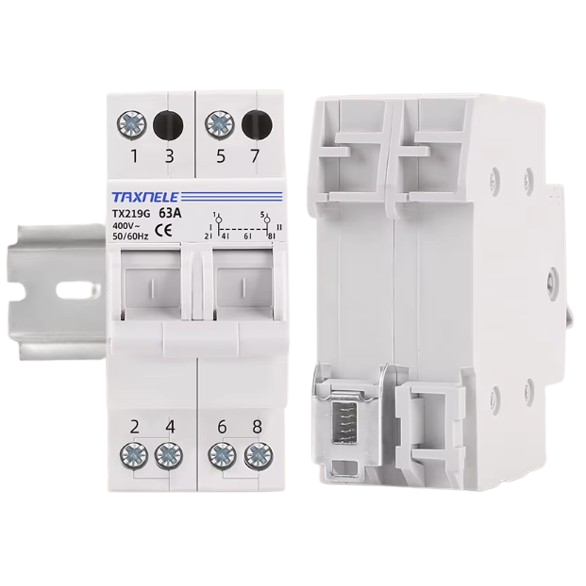

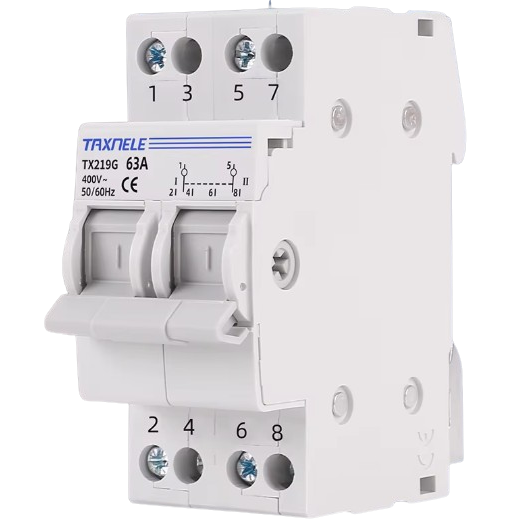

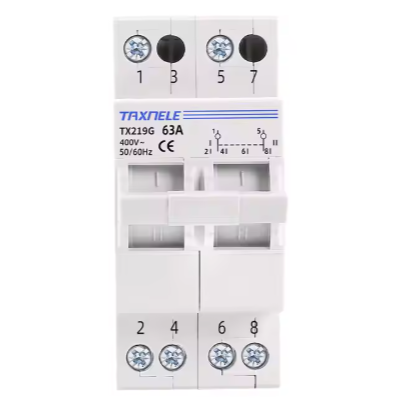

  • Manuālais rezerves barošanas pārslēdzējs MTS TAXNELE TX219G | I-0-II | 2P | 63 A | 400 V | DIN

    Kods: ES-TX219G-63
    Cena 47.67 € ar PVN
    ( 39.40 € bez PVN )
    Pērc vairāk, maksā mazāk
    10+ gab.  – 3.05 € par gab. -93%

    TAXNELE TX219G – manuālais divu avotu pārslēdzējs MTS: pozīcijas I-0-II, 2P, 63 A, 400 V AC, DIN sliede.

  • Manuālais rezerves barošanas pārslēdzējs MTS TAXNELE TX219G | I-0-II | 2P | 63 A | 400 V | DIN

    TAXNELE TX219G – manuālais pārslēdzējs (MTS) ar trim pozīcijām: I – galvenais avots, 0 – abi atslēgti, II – rezerves avots. 2P, 63 A, 400 V AC, DIN sliede.

    Galvenā doma
    Manuāla pārslēgšana ar vidējo 0 pozīciju – vienkāršākais veids, kā droši pieslēgt ģeneratoru bez atgriezeniskās barošanas tīklā. Nav spoļu vai elektronikas, kas varētu sabojāties.
    Poli / strāva
    2P / 63 A
    Klase
    Manuāls MTS
    Pārslēgšana
    manuāla
    Vadība
    Manuāla I-0-II

    Kā darbojas

    Pozīcija I savieno slodzi ar pirmo avotu, II – ar otro, 0 – atslēdz abus. Konstrukcija neļauj abiem avotiem būt savienotiem vienlaikus.

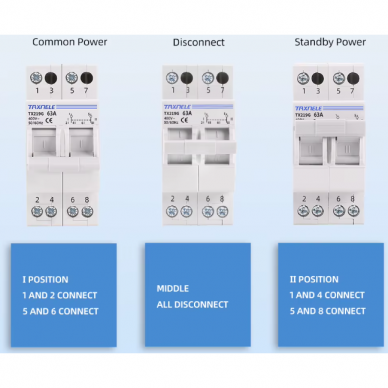

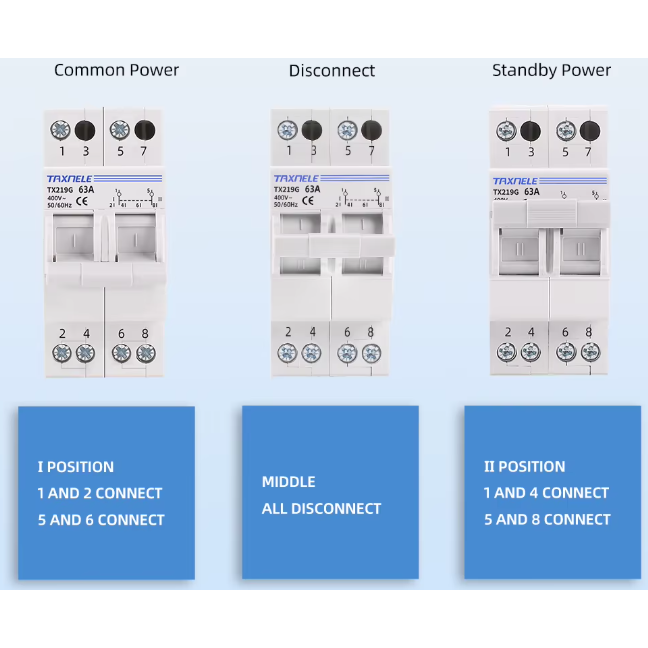

    Ražotāja norādījums diviem avotiem: avoti pieslēdzami apakšā (2, 4 un 6, 8), slodze – augšā (1 un 5). Pozīcijā I tiek savienoti 1–2 un 5–6, pozīcijā II – 1–4 un 5–8.

    Pārslēdzot no viena avota uz otru, rokturis iziet cauri 0 pozīcijai – slodze uz brīdi tiek atslēgta, tāpēc avoti nekad netiek savienoti savā starpā.

    Tehniskie parametri

    Tips Manuālais pārslēdzējs (MTS), I-0-II
    Ražotājs TAXNELE (Taixin Electric), sērija TX219G
    Poli 2P
    Nominālā strāva 63 A
    Darba spriegums 400 V AC
    Frekvence 50/60 Hz
    Pārslēgšanas laiks manuāla
    Vadība Rokturis I-0-II
    Pieslēgšana Avoti – apakšā (2, 4 / 6, 8), slodze – augšā (1 / 5)

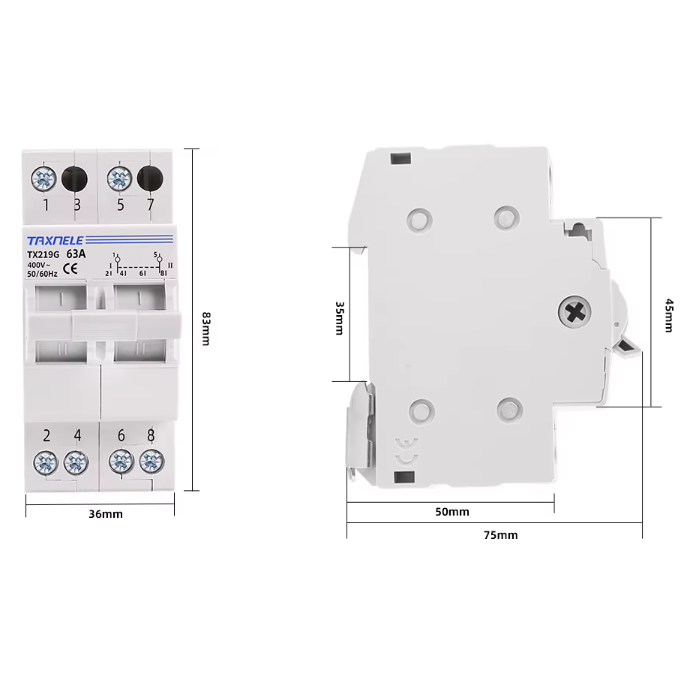

    Montāža DIN sliede 35 mm
    Standarts ražotājs nenorāda
    Datu avots Ražotāja marķējums un ražotāja tehniskā informācija
    ⚠ Preču zīme uz izstrādājuma – TAXNELE. Tabulā – tikai ražotāja norādītie parametri; parametri, kurus ražotājs nesniedz, netiek norādīti. Fotoattēlos var būt redzams tās pašas sērijas variants ar citu strāvu vai polu skaitu – precīzus datus pārbaudiet uz izstrādājuma marķējuma. TX219G ir manuālais pārslēdzējs – automātiskās pārslēgšanas tam nav.

    Funkcijas

    • Trīs pozīcijas: I – 0 – II
    • Avoti nekad netiek savienoti savā starpā
    • 0 pozīcija – droša abu avotu atslēgšana
    • Montāža uz DIN sliedes
    • Bez elektronikas – nav ko pārkarsēt vai sabojāt

    Citi tās pašas sērijas varianti

    • Automātiskai pārslēgšanai izvēlieties ATS no tās pašas grupas.

    Kur izmanto

    • Mājas un lauku sētas ar pārnēsājamu ģeneratoru
    • Kritisko ķēžu rezerves barošana
    • Tur, kur pietiek ar manuālu pārslēgšanu

    Praktisks piemērs

    Lauku sēta ar pārnēsājamu ģeneratoru: pazūdot tīklam, rokturi pārslēdz uz 0, iedarbina ģeneratoru, rokturi – uz II. Tīklam atgriežoties – otrādi. Atgriezeniskā barošana tīklā nav iespējama.

    Priekšrocības

    • Bez elektronikas
    • 0 pozīcija drošai apkopei
    • Atgriezeniskā barošana nav iespējama

    Kam pievērst uzmanību

    • Tikai manuāla pārslēgšana
    • Kādam jābūt uz vietas
    • Neatslēdz īsslēgumu

    ⚡ Droša montāža

    • Montāžu jāveic kvalificētam elektriķim, atslēdzot abus avotus.
    • Pirms ATS abos ievados uzstādiet īsslēguma un pārslodzes aizsardzību.
    • Kabeļu šķērsgriezumu izvēlieties atbilstoši 63 A un ieklāšanas apstākļiem.
    • Ģeneratoru mājas tīklam pieslēdziet tikai caur pārslēdzēju – nekad caur kontaktligzdu.
    • Pārslēdzot vienmēr apstājieties 0 pozīcijā.
    ☝ Elsprendimai.eu iesaka: ATS izvēles ceļvedis · Shēmas: 3P vai 4P · Konsultācija

    Kā izvēlēties

    Piemērots līdz 63 A vienfāzes objektam, kad pietiek ar manuālu pārslēgšanu.

    2P · 63 A
    400 V AC
    Manuāls MTS
    manuāla
    Piemērots, ja:
    • pietiek ar manuālu pārslēgšanu
    • objekts vienfāzes, līdz 63 A
    Pārbaudiet:
    • pieslēgšanas kārtību: avoti apakšā, slodze augšā
    • aizsardzību pirms pārslēdzēja
    Svarīgi: Pārslēdzējs nav aizsardzības aparāts (izņemot CB klasi) – īsslēguma un pārslodzes aizsardzību uzstādiet atsevišķi. Šaubu gadījumā vērsieties pie kvalificēta elektriķa.

    Biežāk uzdotie jautājumi

    Vai pārslēdz automātiski?
    Nē, TX219G ir manuālais pārslēdzējs.
    Kā pieslēgt?
    Pēc ražotāja norādījuma: avoti – apakšā (2, 4 un 6, 8), slodze – augšā (1 un 5).
    Vai ģenerators var barot tīklu?
    Nē – avoti nekad netiek savienoti savā starpā.
    Vai piemērots trīsfāzu objektam?
    Nē, 2P variants paredzēts vienfāzes ķēdei.
    Vai varat palīdzēt izvēlēties?
    Jā. Uzrakstiet tīkla tipu, ievada aizsardzību un ģeneratora jaudu – palīdzēsim izvēlēties piemērotu pārslēdzēju.

    Manuālais rezerves barošanas pārslēdzējs MTS TAXNELE TX219G | I-0-II | 2P | 63 A | 400 V | DIN

    Manuālais pārslēdzējs I-0-II – vienkāršākais drošais veids pieslēgt ģeneratoru bez atgriezeniskās barošanas.
