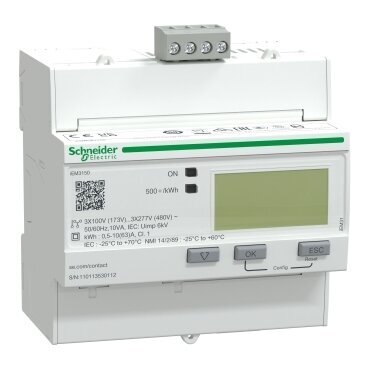

  • Jauns   Modulārais trīsfāžu elektroenerģijas skaitītājs | 63 A | tiešā pieslēguma | 100–480 V | Modbus | IP20/IP40 | DIN | Acti9 iEM3150 | Schneider Electric A9MEM3150

    Modulārais trīsfāžu elektroenerģijas skaitītājs | 63 A | tiešā pieslēguma | 100–480 V | Modbus | IP20/IP40 | DIN | Acti9 iEM3150 | Schneider Electric A9MEM3150

    Kods: A9MEM3150
    Jautāt
    Cena 200.71 € ar PVN
    ( 165.88 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    A9MEM3150 – Schneider Electric Acti9 iEM3150 sērijas modulārs trīsfāžu elektroenerģijas skaitītājs ar tiešo pieslēgumu līdz 63 A, ar RS485 Modbus sakaru portu, montējams uz DIN sliedes. Paredzēts elektroenerģijas patēriņa uzskaitei atsevišķām ķēdēm, īrniekiem vai iekārtu grupām, kad dati jāredz ne tikai ekrānā, bet arī jāpārraida uz ēkas vadības (BMS) vai enerģijas monitoringa sistēmu.

  • Apraksts

    Modulārs trīsfāžu elektroenerģijas skaitītājs | 63 A | tiešais pieslēgums | 100–480 V | Modbus | IP20/IP40 | DIN | Acti9 iEM3150 | Schneider Electric A9MEM3150

    A9MEM3150 – Schneider Electric Acti9 iEM3150 sērijas modulārs trīsfāžu elektroenerģijas skaitītājs ar tiešo pieslēgumu līdz 63 A, ar RS485 Modbus sakaru portu, montējams uz DIN sliedes. Paredzēts elektroenerģijas patēriņa uzskaitei atsevišķām ķēdēm, īrniekiem vai iekārtu grupām, kad dati jāredz ne tikai ekrānā, bet arī jāpārraida uz ēkas vadības (BMS) vai enerģijas monitoringa sistēmu.

    Galvenā doma:
    Ēkas vai ražošanas enerģijas patēriņu var vadīt tikai tad, kad tas izmērīts konkrētās ķēdēs, nevis tikai ievadā. iEM3150 apvieno trīs lietas, kuru bieži trūkst lētos skaitītājos: tiešo pieslēgumu līdz 63 A bez strāvmaiņiem, universālu 100–480 V sprieguma diapazonu un standarta Modbus RS485 portu, caur kuru rādījumi automātiski nonāk SCADA, BMS vai enerģijas vadības programmā. Tas ir viena tarifa skaitītājs iekšējai uzskaitei un monitoringam, nevis norēķinu uzskaite ar sadales sistēmas operatoru – MID sertifikāta A9MEM3150 nav, MID versija ar Modbus ir A9MEM3155.
    Nominālā strāva
    63 A
    Nominālais spriegums
    100…277 V (fāze–nulle), 173…480 V (fāze–fāze)
    Sakari
    RS485 Modbus
    Montāža
    DIN sliede

    Darbības princips

    Skaitītājs tiek pieslēgts tieši mērāmajai ķēdei: fāžu vadītāji iet caur skaitītāja strāvas spailēm, bet spriegums tiek mērīts no tām pašām spailēm. Elektroniskais mērīšanas bloks ņem strāvas un sprieguma momentānās vērtības, no tām aprēķina aktīvo jaudu un uzkrāj enerģiju kWh reģistrā, kura ietilpība sasniedz 99999999,9 kWh. Rādījumi redzami LCD ekrānā, bet tas pats reģistrs tiek nolasīts caur RS485 portu ar Modbus protokolu.

    Tiešais pieslēgums nozīmē, ka strāva līdz 63 A plūst caur pašu skaitītāju – strāvmaiņi nav vajadzīgi, nav CT koeficienta iestatīšanas kļūdu un papildu spaiļu. Ierobežojums ir viens: šāda shēma der tikai ķēdēm līdz 63 A. Lielākām slodzēm nepieciešams tās pašas Acti9 iEM3000 saimes modelis ar mērījumu caur CT (…/5 A vai …/1 A). Skaitītājs darbojas 3F, 3F+N un 1F+N tīklos, 50 Hz un 60 Hz frekvencē.

    Ar ko noderīgs A9MEM3150?
    Tas pārvērš parastu skaitītāju par datu avotu: ar vienu RS485 kabeli caur desmitiem šādu skaitītāju sadales skapī var nolasīt visu īrnieku vai cehu patēriņu katru stundu, bez apiešanas un manuālas pārrakstīšanas. Vienlaikus tas ir sertificēts kā sub-meter pēc ANSI C12.20, EAC un NMI M 6-1, tāpēc der arī izmaksu iekšējai sadalei starp nodaļām.

    Tehniskā specifikācija

    Modelis A9MEM3150 (Acti9 iEM3150)
    Preces veids Modulārs trīsfāžu elektroenerģijas skaitītājs ar Modbus sakariem
    Pieslēguma veids Tiešais (bez strāvmaiņiem)
    Nominālā strāva 63 A
    Nominālais spriegums 100…277 V (fāze–nulle), 173…480 V (fāze–fāze)
    Tīkla tips 3F, 3F+N, 1F+N
    Tīkla frekvence 50 Hz, 60 Hz
    Sakari RS485 Modbus
    Ekrāns LCD
    Precizitātes klase 1. klase (IEC 62053-21) / B klase (EN 50470-3)
    Tarifi Viena tarifa, daudztarifu uzskaite netiek atbalstīta
    MID Nav (MID versija ar Modbus – A9MEM3155)
    Montāža DIN sliede
    Spailes Skrūvju, līdz 16 mm² kabelis
    Aizsardzības pakāpe IP40 priekšējais panelis, IP20 korpuss (IEC 60529)
    Darba temperatūra -25…+55 °C
    Izmēri (P x A x Dz) 90 x 95 x 69 mm
    Standarti un sertifikāti IEC 62053-21/-23, IEC 61557-12, IEC 61010, UL 61010-1, CE, cULus, EAC, RCM

    Galvenās funkcijas

    • Aktīvās enerģijas uzskaite – summārais kWh reģistrs līdz 99999999,9 kWh, bez pārpildes visā ekspluatācijas laikā.
    • Tiešais pieslēgums līdz 63 A – kabelis tiek pieslēgts tieši skaitītājam, bez CT un bez koeficienta konfigurēšanas.
    • RS485 Modbus ports – rādījumi tiek nolasīti BMS, SCADA, PLC vai enerģijas vadības programmā.
    • Universāls spriegums 100–480 V – tas pats modelis 230/400 V tīklam un 1F+N vai 3F bez nulles shēmām.
    • LCD ekrāns – rādījumi redzami uz vietas, bez jebkādas sakaru infrastruktūras.
    • Sub-meter sertifikāti – ANSI C12.20, EAC un NMI M 6-1 apstiprinājums iekšējai uzskaitei un izmaksu sadalei.

    Kur izmanto?

    • Biroju un tirdzniecības centru īrnieku elektroenerģijas patēriņa uzskaite
    • Ražošanas cehu un iekārtu līniju enerģijas patēriņa uzraudzība
    • Ēku vadības sistēmas (BMS) ar Modbus RS485 maģistrāli
    • Datu centru un serveru statīvu barošanas ķēdes līdz 63 A
    • Elektromobiļu uzlādes staciju uzskaite atsevišķās ķēdēs
    • Siltumsūkņu, ventilācijas un dzesēšanas iekārtu patēriņa mērīšana
    • Energoauditu un ISO 50001 monitoringa punkti sadales skapjos
    • Daudzdzīvokļu māju koplietošanas telpu un liftu ķēžu uzskaite

    Lietojums pēc vajadzības

    Mājsaimniecības lietotājam.
    Mājai vai lauku sētai ar 63 A ievadu tā ir iespēja atsevišķi mērīt siltumsūkņa, elektromobiļa uzlādes iekārtas vai pirts patēriņu. Modbus ports ļauj rādījumus pārraidīt uz viedās mājas kontrolieri – bet norēķiniem ar piegādātāju joprojām der tikai sadales sistēmas operatora skaitītājs.
    Uzņēmumiem un rūpniecībai.
    Desmitiem iEM3150 sadales skapjos un viena RS485 maģistrāle – tā ir pilnīga enerģijas patēriņa struktūra pēc cehiem, līnijām vai īrniekiem. Rādījumi automātiski nonāk enerģijas vadības programmā, bet izmaksas tiek sadalītas pēc reāliem, nevis aprēķinātiem datiem.
    Elektromontierim / inženierim.
    Pirms izvēles pārbaudiet, vai ķēdes aizsargaparāts nav lielāks par 63 A, vai kabelis iekļaujas 16 mm² spailēs un vai RS485 maģistrāle projektēta ar gala rezistoriem un unikālām Modbus adresēm. Skaitītājs tiek montēts uz DIN sliedes un aizņem 90 mm platumu – ieplānojiet vietu sadales skapī.

    Praktisks piemērs

    Biroju ēkā ir 12 īrnieku, katra ievads aizsargāts ar 40–63 A automātslēdzi. Katra īrnieka sadales skapja daļā tiek montēts pa vienam A9MEM3150 tiešā pieslēguma, visi 12 tiek savienoti vienā RS485 līnijā ar unikālām Modbus adresēm 1–12 un nolasīti ar BMS kontrolieri. Katru mēnesi administrators no sistēmas saņem kWh atskaiti pēc īrnieka bez apiešanas, bet īrnieks var redzēt savus rādījumus skaitītāja LCD ekrānā.

    Plusi

    • Modbus RS485 standartā – integrējas jebkurā BMS vai SCADA bez ražotāja programmatūras.
    • Bez strāvmaiņiem – lētāka un vienkāršāka montāža ķēdēm līdz 63 A.
    • Plašs sprieguma diapazons – viens modelis 1F+N, 3F un 3F+N tīkliem.
    • Kompakts DIN korpuss – 90 mm platumā, iekļaujas standarta sadales skapī.
    • Starptautiski sertifikāti – CE, cULus, EAC, RCM, tāpēc der eksportējamiem sadales skapjiem.
    • Liels reģistrs – 99999999,9 kWh, par pārpildi nav jāraizējas.

    Mīnusi / ierobežojumi

    • Tikai līdz 63 A – lielākām ķēdēm nepieciešama CT versija (iEM3155/iEM3255 vai analogs).
    • MID nav – norēķinu uzskaitei izvēlieties MID versiju A9MEM3155.
    • Nav impulsa izejas un ciparu ieeju – tikai RS485 sakari.
    • Viena tarifa uzskaite – daudztarifu uzskaite netiek atbalstīta.
    • IP20 korpuss – montējams tikai sadales skapja iekšpusē.

    Drošības un montāžas piezīmes

    • Montējiet tikai pēc sprieguma atslēgšanas un pārliecinoties, ka ķēde nav zem sprieguma; darbus veic kvalificēts elektriķis.
    • Skaitītājs neaizsargā ķēdi – pirms tā obligāts automātslēdzis, ne lielāks par 63 A.
    • Spailes līdz 16 mm² – izvēlieties kabeļa šķērsgriezumu atbilstoši 63 A slodzei un montāžas apstākļiem.
    • RS485 maģistrālei izmantojiet ekranētu vītā pāra kabeli, galos ierīkojiet 120 Ω rezistorus, ievērojiet A/B polaritāti.
    • Katram skaitītājam maģistrālē piešķiriet unikālu Modbus adresi, saskaņojiet ātrumu un paritāti ar kontrolieri.
    • Ierīce paredzēta III pārsprieguma kategorijai un 2. piesārņojuma pakāpei – neaizsargātā vidē izmantojiet IP korpusu.

    Ātrais izvēles ceļvedis

    Nominālā strāva
    63 A
    Nominālais spriegums
    100…277 V (fāze–nulle), 173…480 V (fāze–fāze)
    Sakari
    RS485 Modbus
    Montāža
    DIN sliede
    Piemērots, kad nepieciešams:
    • uzskaitīt ķēdi līdz 63 A bez strāvmaiņiem;
    • pārraidīt kWh rādījumus uz BMS, SCADA vai enerģijas vadības sistēmu ar Modbus RS485 protokolu;
    • iekšējā uzskaite vai īrnieku izmaksu sadale, nevis norēķinu uzskaite.
    Pārbaudiet pirms lietošanas:
    • vai ķēdes aizsardzība nepārsniedz 63 A;
    • vai tīkla spriegums iekļaujas 100–277 V / 173–480 V diapazonā;
    • vai kontrolieris atbalsta Modbus RTU caur RS485;
    • vai norēķiniem nepieciešama MID versija (A9MEM3155) un vai pietiek ar viena tarifa uzskaiti.
    Svarīgs atgādinājums:
    Skaitītājs mēra un pārraida enerģijas datus, bet neveic aizsardzības funkciju – aizsardzību pret pārslodzi, īsslēgumu un noplūdes strāvu nodrošina pirms tā uzstādīti aparāti.

    BUJ

    Vai nepieciešami strāvmaiņi?
    Nē – līdz 63 A skaitītājs tiek pieslēgts tieši. Lielākām strāvām izvēlieties CT versiju.
    Vai der norēķiniem ar elektroenerģijas piegādātāju?
    Norēķinu uzskaiti veic sadales sistēmas operatora skaitītājs. iEM3150 nav MID sertifikāta un ir paredzēts iekšējai uzskaitei; ja nepieciešama MID uzskaite ar Modbus, izvēlieties A9MEM3155.
    Kādu protokolu atbalsta?
    Modbus RTU caur RS485 portu – to atbalsta lielākā daļa BMS, SCADA un PLC kontrolieru.
    Vai darbojas vienfāzes tīklā?
    Jā, tiek atbalstīta 1F+N shēma, kā arī 3F un 3F+N.
    Cik skaitītāju var savienot vienā RS485 līnijā?
    Standarta RS485 maģistrāle ļauj pieslēgt līdz 32 ierīcēm bez atkārtotāja; precīzu skaitu nosaka kontrolieris un kabeļa garums.
    Vai ir impulsa izeja?
    Nē – avotā norādītas 0 ieejas un 0 izejas, dati tiek pārraidīti tikai caur Modbus.
    Vai atbalsta dienas/nakts tarifus?
    Nē – iEM3150 ir viena tarifa skaitītājs, daudztarifu uzskaite netiek atbalstīta.
