Modulārs līdzstrāvas automātiskais slēdzis saules paneļiem | 2P | 25A | 1000VDC | 6kA | C | DIN | Elsp Group | ES-TXL7-25PV
Kods: ES-TXL7-25PVCena 25.56 € ar PVN( 21.13 € bez PVN )Divpolu DC automātiskais slēdzis PV virknēm un akumulatoru ķēdēm: 25 A, C raksturlīkne, līdz 1000 V DC, Icu 6 kA, 2 DIN moduļi. Aizsargā pret pārslodzi un īsslēgumu, atslēdz “+” un “−” vienlaikus.
-
Modulārs līdzstrāvas automātiskais slēdzis saules paneļiem | 2P | 25A | 1000VDC | 6kA | C | DIN | Elsp Group | ES-TXL7-25PV

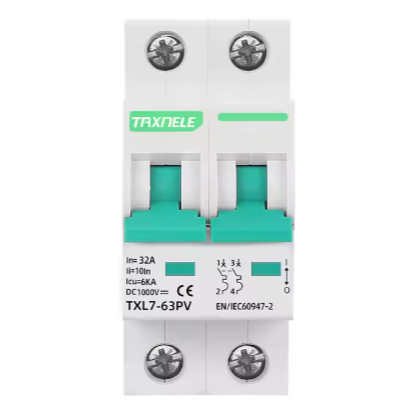

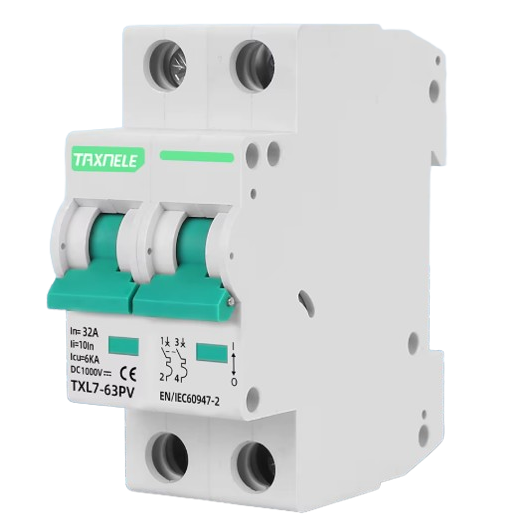

ES-TXL7-25PV ir divpolu līdzstrāvas (DC) automātiskais slēdzis saules paneļu virkņu, invertoru ieeju un akumulatoru ķēžu aizsardzībai. Viens pols tiek pieslēgts “+” ķēdē, otrs – “−” ķēdē, tāpēc izslēdzot tiek pārtraukti abi vadi. Slēdzis atslēdz ķēdi pārslodzes (termiskais atkabnis) un īsslēguma (elektromagnētiskais atkabnis) gadījumā.
Galvenā doma:
Līdzstrāvas loks pats nenodziest, kā tas notiek maiņstrāvas ķēdē, tāpēc parasts AC automāts DC ķēdēs nav piemērots. ES-TXL7-25PV ir paredzēts tieši DC ķēdēm līdz 1000 V, un 25 A nominālā strāva ar C raksturlīkni ir piemērota PV virknēm, savienojumu kārbām un nelielām akumulatoru sistēmām. Viens modulis aizsargā visu DC ķēdi un ļauj to manuāli atslēgt.Nominālā strāva
25 A, C raksturlīkneDarba spriegums
līdz 1000 V DC (2P)Atslēgšanas spēja
Icu 6 kAPlatums
36 mm – 2 moduļiDarbības princips

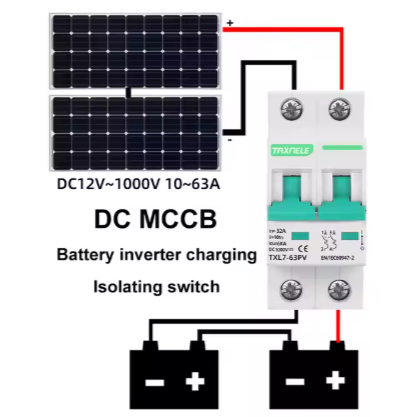

Slēdzi montē uz 35 mm DIN sliedes DC sadalnē vai PV savienojumu kārbā. Avotu (PV virkni vai akumulatoru) pieslēdz augšējām spailēm 1 un 3, slodzi (invertoru, kontrolieri) – apakšējām spailēm 2 un 4: viens pols “+” ķēdei, otrs – “−” ķēdei.

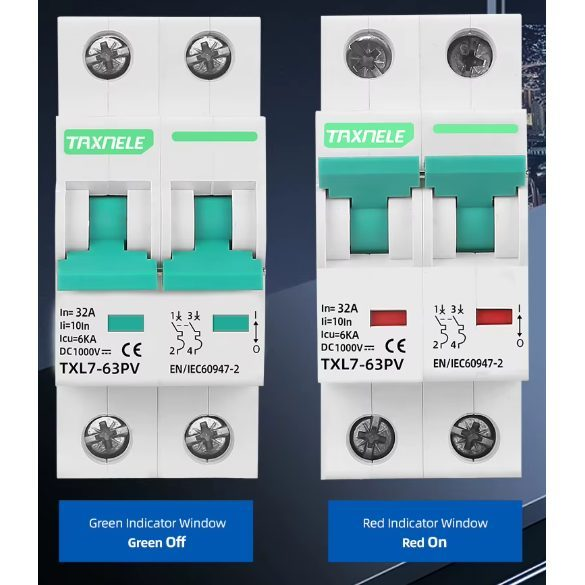

Ilgstošas pārslodzes gadījumā nostrādā termiskais atkabnis, īsslēguma gadījumā – elektromagnētiskais. Abi poli ir mehāniski savienoti un atslēdzas vienlaikus. Loks, kas rodas, atslēdzot līdzstrāvu, tiek dzēsts loka dzēšanas kamerā.
Rezultāts – aizsargāta DC kabeļu līnija un iespēja ar rokturi droši atslēgt virkni vai akumulatoru apkopes laikā, iepriekš atslēdzot slodzi.
Kāpēc izvēlēties ES-TXL7-25PV?
Vienā 36 mm platā modulī apvienota DC ķēdes aizsardzība pret pārslodzi un īsslēgumu un abu polu manuāla atslēgšana līdz 1000 V DC – bez atsevišķiem drošinātāju turētājiem PV ķēdēs līdz 25 A.Tehniskā specifikācija

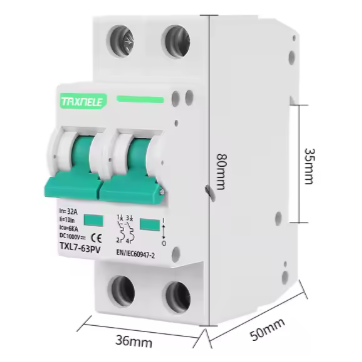

Preces veids Modulārs DC automātiskais slēdzis (MCB) saules elektrostacijām un DC ķēdēm Ražotājs Elsp Group Preces kods ES-TXL7-25PV Polu skaits 2P (atsevišķi poli “+” un “−” ķēdēm) Nominālā strāva (In) 25 A Darba spriegums (Ue) 12–1000 V DC (2P) Robežatslēgšanas spēja (Icu) 6 kA Nostrādes raksturlīkne C Atkabņi termiskais (pārslodze) un elektromagnētiskais (īsslēgums) Strāvas veids tikai līdzstrāva (DC) Spaiļu marķējums un pieslēgšana 1–2 un 3–4; avots – augšā (1, 3), slodze – apakšā (2, 4) Platums 36 mm (2 moduļi) Montāža 35 mm DIN sliede Aizsardzības klase IP20 (montēt sadalnē vai kārbā) Darba temperatūra −25…+70 °C Standarts IEC/EN 60947-2 Galvenās funkcijas
- Aizsardzība pret pārslodzi – termiskais atkabnis atslēdz ķēdi, ja strāva ilgstoši pārsniedz 25 A, un pasargā DC kabeli no pārkaršanas.
- Aizsardzība pret īsslēgumu – elektromagnētiskais atkabnis ātri pārtrauc bojājuma strāvu līdz 6 kA.
- Divpolu atslēgšana – “+” un “−” vadi tiek pārtraukti vienlaikus – pēc atslēgšanas ķēdē nepaliek pieslēgts neviens pols.
- DC loka dzēšana – konstrukcija paredzēta līdzstrāvai līdz 1000 V, kuras loks pats nepārtrūkst.
- Manuāla atslēgšana – ar rokturi virkni vai akumulatoru atslēdz apkopei vai invertora nomaiņai.
- Kompaktums – 36 mm platums ietaupa vietu uz DIN sliedes un PV savienojumu kārbā.
Kur tiek izmantots?
- PV virkņu atslēgšana un aizsardzība pret pretstrāvu pirms tīkla invertora
- Saules paneļu savienojumu kārbas (combiner box)
- Hibrīdinvertoru PV ieeju aizsardzība
- MPPT uzlādes kontrolieru ieejas un izejas ķēdes
- Akumulatoru ķēdes lauku mājās, kemperos un autonomās sistēmās
- DC barošanas sadale telekomunikācijās un automatizācijā
- DC sadalnes komerciālos un rūpnieciskos objektos
Izmantošana pēc vajadzības
Saules elektrostaciju montētājam.
Viens modulis virknei – skaidrs atslēgšanas punkts pie invertora un kabeļa aizsardzība pret pretstrāvu no paralēlām virknēm vai akumulatora.Lauku mājas vai autonomas sistēmas īpašniekam.
Ļauj droši atslēgt saules paneļus no kontroliera vai akumulatora pirms tīrīšanas, apkopes vai iekārtu nomaiņas.Sadalņu ražotājam.
Standarta 36 mm DIN modulis, ko viegli iekļaut DC sadalnes vai savienojumu kārbas izkārtojumā.Praktisks pielietojums
Ja lauku mājā uzstādīta aptuveni 8 kW elektrostacija ar divām virknēm pa 10 paneļiem un katras virknes īsslēguma strāva ir ap 14 A, tad pie hibrīdinvertora katrai virknei uzstāda atsevišķu ES-TXL7-25PV: “+” vadu pieslēdz vienam polam, “−” – otram, virkne – augšā, invertors – apakšā. Pirms invertora nomaiņas vai savienojumu pārbaudes vispirms izslēdz invertoru, tad ar slēdža rokturi atslēdz virknes. Šādā vienas virknes ķēdē slēdzis galvenokārt kalpo kā atslēgšanas punkts: no pašas virknes īsslēguma strāvas (ap 14 A, mazāk par 25 A nominālu) tas nenostrādās, bet aizsardzība darbojas pret pretstrāvu no paralēlo virkņu, invertora vai akumulatora puses.Plusi
- Paredzēts līdzstrāvai līdz 1000 V DC
- Atslēdz abus polus ar vienu kustību
- Aizsardzība pret pārslodzi un īsslēgumu vienā modulī
- Atslēgšanas spēja Icu 6 kA
- C raksturlīkne – piemērota DC kabeļu līniju aizsardzībai
- Kompakts – 36 mm, standarta DIN montāža
- Plašs darba temperatūru diapazons −25…+70 °C
Mīnusi / ierobežojumi
- Tikai DC ķēdēm – maiņstrāvas (AC) ķēdei izvēlieties AC automātisko slēdzi
- Uz korpusa nav polaritātes zīmju (+/−) – ievērojiet virzienu: avots augšā, slodze apakšā, un pārbaudiet konkrētā izstrādājuma etiķeti
- Icu 6 kA – lielām litija akumulatoru sistēmām ar lielāku īsslēguma strāvu nepieciešams DC drošinātājs ar lielāku atslēgšanas spēju
- IP20 – ārā montēt tikai hermētiskā kārbā
- Neaizstāj atsevišķu DC atdalītāju vai avārijas atslēgšanas ierīci, ja to pieprasa projekts vai ugunsdrošības prasības
Drošības un montāžas norādījumi
- Dienasgaismā PV virknes vadi vienmēr ir zem sprieguma – pirms montāžas atvienojiet virkni savienotājos vai apsedziet paneļus.
- Neatvienojiet PV savienotājus (MC4) un slēdzi zem slodzes, kamēr invertors strādā – vispirms izslēdziet invertoru.

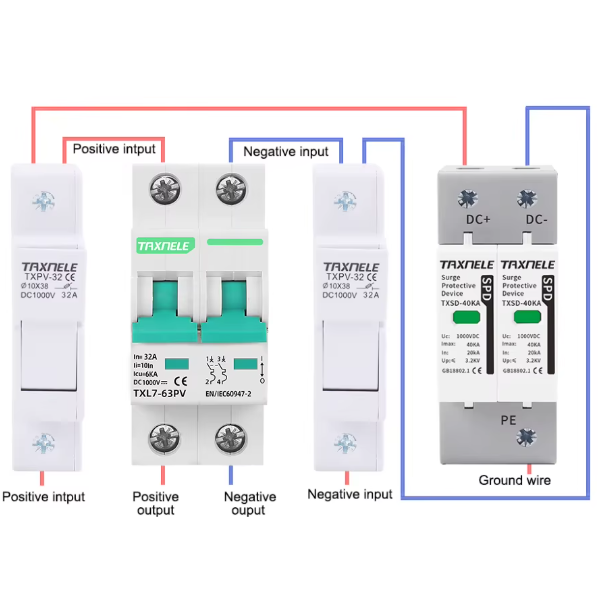

- Ievērojiet pieslēgšanas virzienu: avots spailēm 1 un 3 (augšā), slodze spailēm 2 un 4 (apakšā); “+” un “−” ķēdes pieslēdziet caur dažādiem poliem.
- Pirms ieslēgšanas ar multimetru pārbaudiet virknes polaritāti un spriegumu – tukšgaitas spriegums aukstā dienā nedrīkst pārsniegt 1000 V.
- Spailes pievelciet stingri un pārbaudiet pēc pirmajām darba nedēļām – vaļīgs DC kontakts sakarst un var izraisīt loku.
- Kabeļa šķērsgriezumu izvēlieties atbilstoši projektam un 25 A nominālam, izmantojiet PV kabeli un uzgaļus.
- Montāžu un pieslēgšanu veic kvalificēts elektriķis.
Ātrās izvēles ceļvedis
2P25 A1000 V DCIcu 6 kAC raksturlīkneDIN 36 mmPiemērots, ja nepieciešams:- aizsargāt un atslēgt PV virkni līdz 1000 V DC
- aizsargāt DC kabeli ar darba strāvu mazāku par 25 A
- atslēgt saules paneļus no MPPT kontroliera vai invertora
- aizsargāt nelielu akumulatora ķēdi, kuras īsslēguma strāva nepārsniedz 6 kA
Pārbaudiet pirms lietošanas:- virknes Voc pie zemākās temperatūras ≤ 1000 V
- virknes Isc un projekta rezerve atbilst 25 A nominālam
- kabeļa pieļaujamā strāva ne mazāka par 25 A
- akumulatora iespējamā īsslēguma strāva ≤ 6 kA
- pieslēgšanas virziens – avots augšā, slodze apakšā
Svarīgs atgādinājums: ES-TXL7-25PV neaizstāj pārsprieguma aizsardzības ierīci (SPD), PV virkņu drošinātājus tur, kur tie nepieciešami paralēlām virknēm, un atsevišķu DC atdalītāju, ja to pieprasa projekts. Maiņstrāvas ķēdēm tas nav piemērots.BUJ
Vai šo slēdzi var izmantot AC ķēdē?
Nē, tas paredzēts tikai līdzstrāvas ķēdēm – AC ķēdei izvēlieties AC automātisko slēdzi.Kā pieslēgt “+” un “−” vadus?
Avotu pieslēdziet augšējām spailēm 1 un 3, slodzi – apakšējām 2 un 4, “+” ķēdi caur vienu polu, “−” ķēdi caur otru.Vai der 1000 V PV virknei?
Der, ja virknes tukšgaitas spriegums pie zemākās vietējās temperatūras nepārsniedz 1000 V.Vai 25 A der manai virknei?
Nominālam jābūt lielākam par virknes īsslēguma strāvu Isc ar projektā paredzēto rezervi un jānepārsniedz kabeļa pieļaujamā strāva.Vai ar to var aizsargāt akumulatoru?
Var, ja akumulatora īsslēguma strāva nepārsniedz 6 kA; lielām litija sistēmām nepieciešams DC drošinātājs ar lielāku atslēgšanas spēju.Vai tas aizstāj DC atdalītāju vai ugunsdzēsēju slēdzi?
Nē – ja projekts vai ugunsdrošības prasības paredz atsevišķu DC atdalītāju vai avārijas atslēgšanu, tas jāuzstāda papildus.Modulārs līdzstrāvas automātiskais slēdzis saules paneļiem | 2P | 25A | 1000VDC | 6kA | C | DIN | Elsp Group | ES-TXL7-25PV
Divpolu DC automātiskais slēdzis ES-TXL7-25PV (Elsp Group) – 25 A, C raksturlīkne, līdz 1000 V DC, Icu 6 kA, 36 mm DIN modulis. Paredzēts saules elektrostaciju virkņu, invertoru, MPPT kontrolieru un akumulatoru ķēžu aizsardzībai pret pārslodzi un īsslēgumu, kā arī drošai abu polu atslēgšanai.
Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.RažotājsŠis produkts ir marķēts ar CE zīmi, kas apliecina atbilstību visām piemērojamām Eiropas Savienības direktīvām un regulām. CE marķējums nav tikai formalitāte – tas ir svarīgs kvalitātes un drošības rādītājs, kas nodrošina, ka produkts ir pienācīgi novērtēts, pārbaudīts un droši lietojams visā ES tirgū.
CE sertifikācija nozīmē, ka produkts ir novērtēts pēc galvenajiem kritērijiem:
Drošības prasības – nodrošina, ka produkts nerada risku lietotājam vai videi
Elektromagnētiskā saderība (EMC) – ierīce netraucē citu iekārtu darbību un ir izturīga pret ārējiem traucējumiem
Vides standarti – atbilst spēkā esošajām ekoloģijas un materiālu prasībām
Ekspluatācijas uzticamība – produkts piemērots ilgstošai lietošanai paredzētajam mērķimCE marķējums ļauj:
legāli piegādāt un izmantot produktu visās ES valstīs
nodrošināt augstu kvalitātes un drošības līmeni
izmantot produktu sadzīves, komerciālajā un rūpnieciskajā vidēCE zīme ir ražotāja atbildības deklarācija, kas apliecina produkta atbilstību visiem piemērojamajiem standartiem un ES normatīvajiem aktiem.
Ko tas nozīmē jums kā pircējam?
Droša lietošana ikdienā
Uzticama darbība un mazāks bojājumu risks
Atbilstība ES normām un prasībām
Piemērots profesionāliem risinājumiem
