Modulārs aizsargājošs līdzstrāvas automāts saules paneļiem 2P | 32A | 1000VDC | 6kA | DIN

Tehniskā specifikācija:

Polu skaits: 2P

Nominālā strāva (In): 32A

Nominālais darba spriegums (Ue): 12–1000V DC

Nominālais izolācijas spriegums (Ui): 1200V DC

Maksimālā atslēgšanas jauda (Icu): 6kA

Raksturlīkne: C (standarta strāvas atslēgšanās līkne)

Mehāniskā izturība: 20 000 ieslēgšanas/izslēgšanas ciklu

Elektriskā izturība: 10 000 ciklu

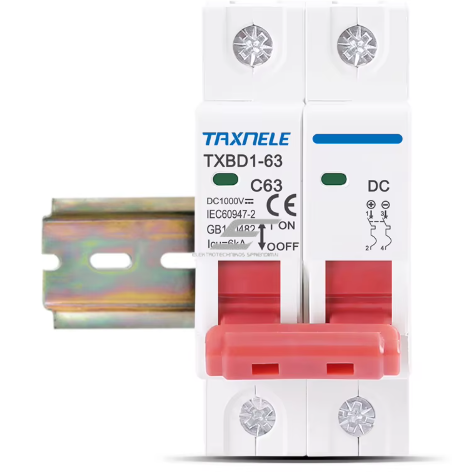

Montāža: uz DIN sliedes (35 mm)

Darba temperatūra: -25 °C ~ +70 °C

Funkcijas:

Aizsardzība pret īssavienojumiem un pārslodzi līdzstrāvas tīklos

Droša PV moduļu, bateriju un invertoru aizsardzība

Piemērots izmantošanai vienas vai vairāku virkņu fotogalvaniskajās sistēmās

Ideāli piemērots vadības ķēdēm, PV sekcijām vai zemas strāvas aizsardzībai, kur nepieciešama precīza un ātra atslēgšanās

Ātra atslēgšana ārkārtas situācijās

Pielietojums:

Saules fotogalvaniskās (PV) sistēmas (dzīvojamās un industriālās ēkas)

Līdzstrāvas sadales kārbas

Akumulatoru sistēmu ķēžu aizsardzība

Invertoru aizsardzība

Mikroinvertoru un saules paneļu virkņu drošinātāji

Priekšrocības:

Liela atslēgšanas jauda – līdz 6kA, kas nodrošina drošību arī lielas slodzes apstākļos

Plašs sprieguma diapazons – no 12V līdz 1000V DC

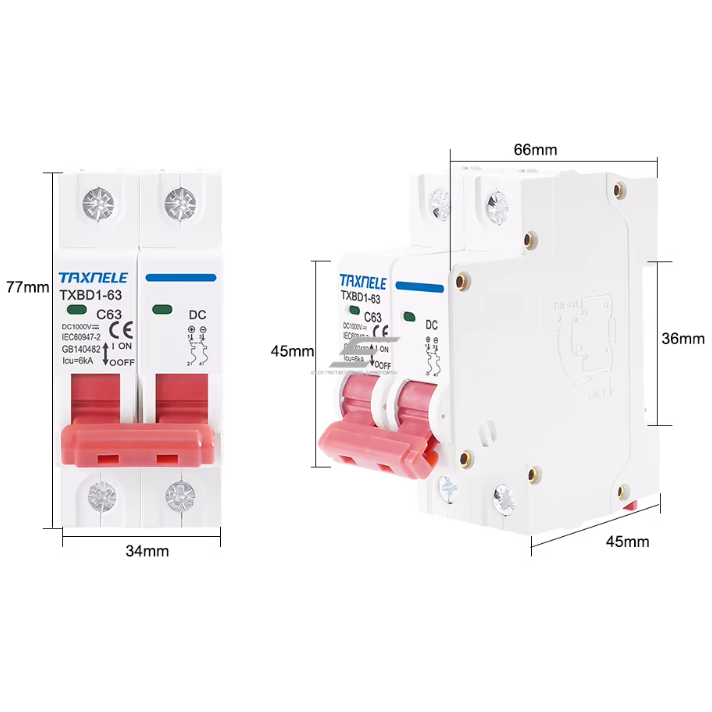

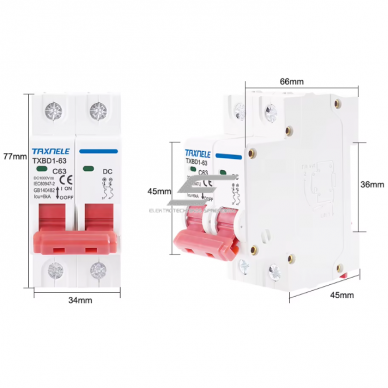

Kompakts izmērs, piemērots ierobežotām montāžas vietām

Ilgs kalpošanas laiks – līdz 20 000 mehānisko ciklu

Ātra un vienkārša uzstādīšana uz standarta DIN sliedes

Trūkumi:

Tikai līdzstrāvai – nav piemērots maiņstrāvas (AC) tīkliem

Uzstādīšanai nepieciešamas pamatzināšanas elektrosistēmās

Saules sistēmas slēdzis ir lieliska izvēle, kad nepieciešama līdzstrāvas ķēžu aizsardzība. Tas var būt PV moduļu sistēmas, vadības ierīces vai automatizācijas vadības mezgli. Šī sastāvdaļa ir būtiska aizsardzībai fotovoltaiskajās vai līdzstrāvas sistēmās.
