  • Jauns   Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | 1 tarifs | Imports / eksports | RS485 Modbus | MID | DIN | VEXEN ESM3100DM

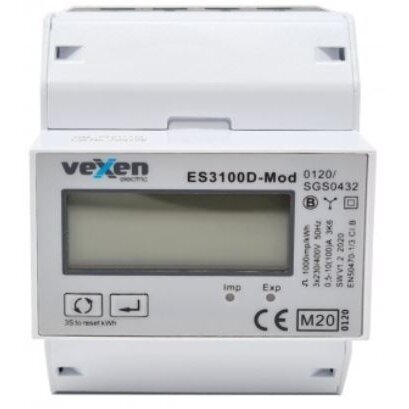

    Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | 1 tarifs | Imports / eksports | RS485 Modbus | MID | DIN | VEXEN ESM3100DM

    Kods: ESM3100DM
    Jautāt
    Cena 194.06 € ar PVN
    Neapmierina cena? Piedāvā savējo!

    Trīsfāžu MID skaitītājs tiešajam pieslēgumam līdz 100 A ar RS485 Modbus RTU saskarni. Atsevišķi mēra no tīkla saņemto un tīklā nodoto aktīvo enerģiju un ir piemērots attālinātai uzskaitei.

  • Apraksts

    Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | 1 tarifs | Imports / eksports | RS485 Modbus | MID | DIN | VEXEN ESM3100DM

    VEXEN ESM3100DM ir modulārs trīsfāžu elektroenerģijas skaitītājs tiešajam pieslēgumam 4 vadu 3×230/400 V tīklā līdz 100 A ar RS485 Modbus RTU saskarni. Paredzēts uzskaitei, kad rādījumi automātiski jānodod vadības sistēmai, invertoram vai datu reģistratoram.

    Galvenā doma:
    Galvenā atšķirība no bāzes ESM3100D – atsevišķi importa un eksporta reģistri: skaitītājs atsevišķi uzskaita no tīkla saņemto un tīklā nodoto aktīvo enerģiju un rāda jaudu abos virzienos. Kopā ar MID un Modbus RTU tas ir praktisks skaitītājs apakšuzskaites un BMS projektiem.
    Maks. strāva
    100 A
    Saskarne
    RS485 Modbus RTU
    Uzskaite
    Imports / eksports
    Sertifikāts
    MID
    ⇄
    Divvirzienu uzskaite
    Jā. Ražotāja instrukcija un Modbus reģistru tabula apstiprina atsevišķus „Total Import kWh“ un „Total Export kWh“ reģistrus, kā arī importa / eksporta jaudu. Mēra no tīkla saņemto un tīklā nodoto enerģiju; pa Modbus šos datus var nolasīt enerģijas vadības sistēma vai invertors, ja tas atbalsta šo skaitītāju. Saderība ar invertora jaudas / eksporta vadību jāapstiprina atsevišķi – ar divvirzienu uzskaiti vien tam nepietiek.

    Sakaru saskarnes un integrācija

    RS485 Modbus RTU
    Attālināta importa / eksporta kWh un jaudas nolasīšana SCADA, BMS, PLC vai datu reģistratorā; caur Modbus vārteju – arī Home Assistant. Var kalpot kā ārējais skaitītājs invertora eksporta vadībai, ja invertors atbalsta šo skaitītāju. Ātrums 1200–9600 bps, adrese 001–247.
    S0 impulsu izeja
    1000 imp/kWh – papildu signāls impulsu skaitītājam vai PLC, ja digitālā kopne netiek izmantota.

    Darbības princips

    Skaitītāju montē uz 35 mm DIN sliedes un pieslēdz tieši: L1, L2, L3 un N ieejas (1, 2, 3, 4) un izejas (5, 6, 7, 8) – līdz 100 A strāvmaiņi nav vajadzīgi.

    Skaitītājs mēra aktīvo enerģiju un jaudu abos virzienos un uztur atsevišķus importa un eksporta reģistrus, kā arī nonullējamu daļējo skaitītāju.

    Rādījumi redzami apgaismotā LCD displejā un tiek nolasīti pa RS485 Modbus RTU; iestatījumi aizsargāti ar paroli.

    Kāpēc izvēlēties VEXEN ESM3100DM?
    Viena MID ierīce uzskaita gan patērēto, gan nodoto enerģiju un nodod to automātikai bez impulsu pārrēķina. Tas ietaupa laiku, integrējot BMS vai saules elektrostacijas monitoringā.

    Tehniskā specifikācija

    Preces veids Modulārs trīsfāžu aktīvās enerģijas skaitītājs ar Modbus
    Ražotājs / modelis VEXEN ESM3100DM
    Pieslēgums Tiešais, 3 fāzes + N (4 vadi)
    Nominālais spriegums 3×230/400 V AC
    Darba sprieguma diapazons 80–120 % Un
    Bāzes strāva (Ib) 10 A
    Maksimālā strāva (Imax) 100 A
    Palaišanas strāva / darba diapazons 0,4 % Ib – Imax
    Īslaicīga pārslodze 30 Imax / 0,01 s
    Frekvence 50 Hz
    Precizitātes klase 1 saskaņā ar IEC 62053-21
    MID Jā (saskaņā ar ražotāja apzīmējumu)
    Tarifi 1
    Mērāmie lielumi Aktīvā enerģija un jauda – imports un eksports; nonullējams daļējais skaitītājs
    Sakaru saskarne RS485 Modbus RTU
    Sakaru parametri 1200 / 2400 / 4800 / 9600 bps; paritāte none / odd / even; 1 vai 2 stopbiti; adrese 001–247
    Impulsu izeja 1000 imp/kWh
    Displejs Apgaismots LCD, maks. 9999999 kWh
    Izmēri (A × P × Dz) 100 × 72 × 66 mm
    Montāža 35 mm DIN sliede
    Aizsardzības pakāpe IP51
    Izolācijas klase II
    Darba temperatūra −25…+55 °C
    Relatīvais mitrums ≤ 90 %
    Pašpatēriņš ≤ 2 W / 10 VA uz fāzi
    Standarti IEC 62053-21, 2014/32/EU (MID)

    Galvenās funkcijas

    • RS485 Modbus RTU – rādījumi un jauda automātiski tiek nodoti SCADA, BMS vai PLC.
    • Imports / eksports – atsevišķi reģistri patērētajai un nodotajai enerģijai.
    • MID – ražotāja apzīmējums, der norēķiniem starp pusēm.
    • Tiešais pieslēgums līdz 100 A – bez strāvmaiņiem.
    • Nonullējams daļējais skaitītājs – ērti mērīt atsevišķu periodu vai testu.
    • 1000 imp/kWh izeja – papildu signāls bez kopnes.
    • Aizsardzība ar paroli – sakaru iestatījumus nevar nejauši mainīt.

    Ar ko atšķiras no līdzīgiem modeļiem?

    VEXEN ESM3100D Bāzes viena tarifa MID skaitītājs bez Modbus; ESM3100DM papildus ir RS485 un importa / eksporta reģistri.
    VEXEN ESM3100DM2T Daudzfunkciju (V, A, PF, THD) ar 2 tarifiem pēc barošanas avota; ESM3100DM ir vienkāršāks, bet ar apstiprinātu importa / eksporta uzskaiti.
    Eastron SDM630-MT 100 A, 4 tarifi, RS485 Modbus, MID, daudzfunkciju; ESM3100DM – 1 tarifs un tikai enerģija / jauda.
    THORGEON 01007 80 A, 2 tarifi, RS485 Modbus, MID; ESM3100DM ir 100 A robeža, bet 1 tarifs.

    Kur tiek izmantots?

    • Saules elektrostacijas (importa / eksporta uzskaite)
    • Invertora eksporta ierobežošanas sistēmas (ja invertors atbalsta skaitītāju)
    • Ēku vadības sistēmas (BMS)
    • Nomāto telpu un apakšabonentu attālināta uzskaite
    • Elektromobiļu uzlādes punkti
    • Siltumsūkņu un katlu enerģijas uzraudzība
    • Ražošanas cehi un iekārtu uzskaite
    • Mājas enerģijas vadība (Home Assistant caur Modbus vārteju)

    Lietošana pēc vajadzības

    Saules elektrostaciju montētājiem.
    Vienā skaitītājā – patērētā un nodotā enerģija un Modbus saskarne.
    Integratoriem.
    Standarta Modbus RTU un dokumentēta reģistru tabula.
    Iznomātājiem.
    MID rādījumi un attālināta nolasīšana bez izbraukuma uz objektu.

    Praktisks pielietojums

    Ja mājā ar saules elektrostaciju jāredz, cik enerģijas saņemts no tīkla un cik nodots, ESM3100DM uzstāda ievadā aiz aizsardzības aparāta, un tā importa un eksporta reģistrus pa RS485 Modbus nolasa datu reģistratorā vai enerģijas vadības sistēmā.

    Plusi

    • Atsevišķi importa un eksporta reģistri
    • RS485 Modbus RTU ar dokumentētiem reģistriem
    • MID apzīmējums
    • Tiešais pieslēgums līdz 100 A
    • IP51 un II izolācijas klase
    • Nonullējams daļējais skaitītājs

    Mīnusi / ierobežojumi

    • Tikai 1 tarifs – divu avotu tarifiem izvēlieties ESM3100DM2T
    • Nemēra spriegumu, strāvu, jaudas koeficientu vai THD – tam paredzēts ESM3100DM2T
    • Modbus ātrums ierobežots līdz 9600 bps
    • Saderība ar konkrētu invertoru jāpārbauda invertora dokumentācijā
    • Strāvām virs 100 A vajag skaitītāju ar strāvmaiņiem (ES3100DCT)

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu drīkst veikt tikai kvalificēts elektriķis, kad ķēde ir atslēgta un pārbaudīts, ka nav sprieguma.
    • Pirms skaitītāja uzstādiet aizsardzības aparātu (automātslēdzi vai drošinātājus) atbilstoši kabeļa šķērsgriezumam un slodzei – skaitītājs nav aizsardzības ierīce.
    • Ievērojiet fāžu un neitrāles pieslēguma shēmu no ražotāja instrukcijas; samainītas ieejas un izejas izkropļo uzskaiti.
    • Jaudas spailes pievelciet ar norādīto momentu – vaļīgs kontakts pie 100 A sakarst un var sabojāt skaitītāju.
    • Nebojājiet plombas un neatveriet priekšējo vāku – tas ietekmē mērījumu un saskaņā ar ražotāja instrukciju anulē garantiju.
    • RS485 līniju izbūvējiet ar vītā pāra kabeli un garās līnijās galos uzstādiet gala rezistorus.

    Ātrais izvēles ceļvedis

    100 A tieši
    Modbus RTU
    Imports / eksports
    MID
    Piemērots, ja vajag:
    • atsevišķas no tīkla saņemtās un tīklā nodotās enerģijas uzskaites
    • Modbus RTU integrācijas
    • MID uzskaites līdz 100 A
    Pārbaudiet pirms lietošanas:
    • vai līnijas strāva nepārsniedz 100 A
    • vai invertors vai sistēma atbalsta šo skaitītāju
    • vai sakrīt Modbus ātrums, paritāte un adrese
    Svarīgs atgādinājums: Skaitītājs mēra un nodod datus, bet neveic aizsardzības funkcijas un bez operatora piekrišanas neaizstāj komercuzskaites skaitītāju.

    BUJ

    Vai ESM3100DM uzskaita eksportu?
    Jā, tam ir atsevišķi importa un eksporta kWh reģistri.
    Kāda saskarne?
    RS485 Modbus RTU, 1200–9600 bps, adrese 001–247.
    Vai ir MID?
    Jā, ražotājs modeli apzīmē kā MID.
    Kāda ir maksimālā strāva?
    Tieši līdz 100 A, bāzes strāva 10 A.
    Vai mēra spriegumu un strāvu?
    Ražotāja reģistru tabulā – tikai enerģija un jauda; daudzfunkciju mērījumiem izvēlieties ESM3100DM2T.
    Cik impulsu uz kWh?
    1000 imp/kWh.

    VEXEN ESM3100DM – Modbus MID skaitītājs ar importu / eksportu

    VEXEN ESM3100DM ir trīsfāžu 100 A MID skaitītājs ar RS485 Modbus RTU un atsevišķu importa / eksporta aktīvās enerģijas uzskaiti apakšuzskaitei un attālinātai nolasīšanai.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
