  • Jauns   Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | 1 tarifs | S0 impulsu izeja | DIN | Zamel LEM-30
    Jauns   Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | 1 tarifs | S0 impulsu izeja | DIN | Zamel LEM-30 1

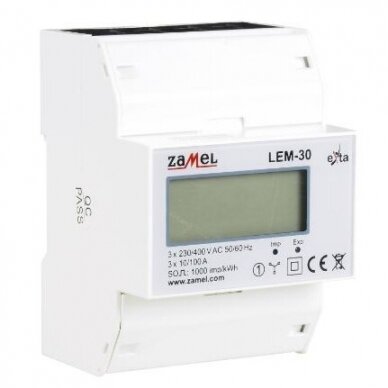

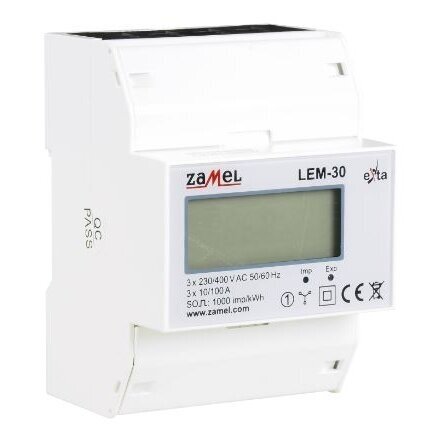

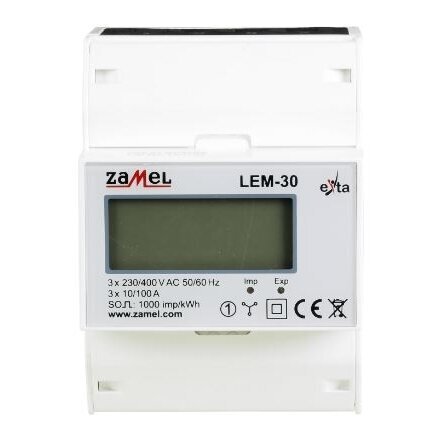

    Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | 1 tarifs | S0 impulsu izeja | DIN | Zamel LEM-30

    Kods: LEM-30
    Svītrkodu: 5903669207092
    Jautāt
    Cena 49.17 € ar PVN
    ( 40.64 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Vienkāršs tiešā pieslēguma trīsfāžu skaitītājs 3×230/400 V tīklam līdz 100 A, precizitātes klase 1 pēc IEC 62053-21. Rāda patērēto aktīvo enerģiju kWh, ir S0 izeja 1000 imp/kWh. Paredzēts nekomerciālai (iekšējai) uzskaitei – MID ražotājs nenorāda.

  • Apraksts

    Modulārs trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | 1 tarifs | S0 impulsu izeja | DIN | Zamel LEM-30

    Zamel LEM-30 ir modulārs trīsfāžu elektroenerģijas skaitītājs tiešam pieslēgumam 3 fāžu 4 vadu 3×230/400 V tīklam līdz 100 A. Paredzēts iekšējai uzskaitei komerciālos un rūpnieciskos objektos, darbnīcās vai mājas līnijās, kad jāzina konkrētas līnijas vai iekārtas patēriņš.

    Galvenā doma:
    Skaitītājs mēra aktīvo enerģiju ar precizitātes klasi 1 (IEC 62053-21) un rāda to izgaismotā LCD ekrānā. Līdz 100 A pieslēdzams tieši, bez strāvmaiņiem, bet S0 izeja 1000 imp/kWh ļauj nodot rādījumus kontrolierim vai impulsu skaitīšanas sistēmai. Vienkāršs risinājums bez konfigurēšanas – taču bez MID, tāpēc norēķiniem ar trešajām pusēm netiek izmantots.
    Maks. strāva
    100 A
    Tīkls
    3×230/400 V
    Precizitātes klase
    1
    Impulsi
    1000 imp/kWh
    ℹ
    Divvirzienu uzskaite
    Ražotājs nenorāda, vai tīklā nodotā enerģija tiek uzskaitīta atsevišķi – ir viens aktīvās enerģijas reģistrs. Ja jānodala imports un eksports, izvēlieties divvirzienu modeli, piem., Orno OR-WE-517.

    Sakaru saskarnes un integrācija

    S0 impulsu izeja
    Atvērtā kolektora (OC) izeja 12–27 V DC, <27 mA, impulss 90 ms, 1000 imp/kWh – pieslēdzama PLC, impulsu skaitītājam, datu reģistratoram vai Home Assistant impulsu ieejai.
    RS485 / Modbus
    Nav – rādījumi nolasāmi ekrānā vai ar S0 impulsiem.

    Darbības princips

    Skaitītājs tiek montēts uz TH35 DIN sliedes un pieslēgts tieši: L1, L2, L3, N ieejas (1–4) un izejas (5–8). Spēka spailes pieņem 4–25 mm² vadus.

    Ierīce mēra trīsfāžu aktīvo enerģiju un uzkrāj to vienā reģistrā; sarkanā LED mirgo proporcionāli slodzei, ar tādu pašu frekvenci tiek ģenerēti S0 impulsi.

    Rezultāts – patērētā enerģija kWh izgaismotā LCD ekrānā (5+2 cipari) un impulsu signāls automatizācijai.

    Kāpēc izvēlēties Zamel LEM-30?
    Ļauj lēti un uzskatāmi nodalīt vienas līnijas, iekārtas vai telpas patēriņu līdz 100 A bez strāvmaiņiem. Plombējami spaiļu vāciņi aizsargā pret neatļautu iejaukšanos.

    Tehniskā specifikācija

    Preces veids Modulārs trīsfāžu elektroenerģijas skaitītājs
    Ražotājs / modelis Zamel LEM-30
    Pieslēgums Tiešs, 3 fāzes 4 vadi (L1, L2, L3, N)
    Spriegums 3×230/400 V AC
    Frekvence 50/60 Hz
    Bāzes / maks. strāva 10 A / 100 A
    Precizitātes klase 1 (IEC 62053-21)
    MID Nav norādīts – nekomerciālai (iekšējai) uzskaitei
    Tarifi 1
    Mērāmie lielumi Aktīvā enerģija (kWh)
    Saskarnes S0 impulsu izeja (OC)
    Impulsu konstante 1000 imp/kWh
    Impulsu izeja 12–27 V DC, <27 mA, 90 ms
    Ekrāns LCD 5+2 cipari, ar apgaismojumu; sarkana LED
    Pašpatēriņš 10 VA / 2 W
    Moduļi / izmēri 4 moduļi, 72×100×66 mm
    Vadu šķērsgriezums 4–25 mm²
    Darba temperatūra −25…+55 °C
    Montāža DIN sliede TH35
    Standarti IEC 62053-21, EN 50470-1, EN 50470-3

    Galvenās funkcijas

    • Tiešā mērīšana līdz 100 A – bez strāvmaiņiem
    • Precizitātes klase 1 – pietiekama iekšējai izmaksu kontrolei
    • S0 izeja 1000 imp/kWh – dati PLC vai monitoringa sistēmai
    • Izgaismots LCD – rādījumi salasāmi sadalnē
    • LED indikācija – redzama slodzes intensitāte
    • Plombējami spaiļu vāciņi – aizsardzība pret iejaukšanos

    Ar ko atšķiras no līdzīgiem modeļiem?

    Ollo 3P-351 / ESTXM302 Arī vienkārši 100 A tiešā pieslēguma modeļi bez saskarnēm – izvēle atkarīga no zīmola un cenas.
    Orno OR-WE-520 80 A, bet ar MID un B klasi – ja rādījumus izmanto norēķiniem.
    Eastron SDM630-MT 100 A, MID, RS485 Modbus, 4 tarifi – ja vajadzīga attālināta nolasīšana un tīkla parametri.
    ELGAMA GAMA 300 100 A, 4 tarifi, komercuzskaites klases skaitītājs – ja vajadzīga daudztarifu uzskaite.

    Kur tiek izmantots?

    • Līniju un iekārtu iekšējā uzskaite ražošanā
    • Darbnīcas un servisi
    • Trīsfāžu siltumsūkņu, katlu, kompresoru patēriņa kontrole
    • Saimniecības ēkas un noliktavas
    • Būvlaukumu sadalnes
    • Mājas trīsfāžu ievadu monitorings

    Izmantošana pēc vajadzības

    Uzņēmuma energopārvaldniekam.
    Skaidri redzams, cik patērē atsevišķa līnija vai iekārta.
    Elektriķim.
    Vienkāršs 3P+N pieslēgums līdz 100 A, bez konfigurēšanas.
    Automatizācijas speciālistam.
    S0 1000 imp/kWh tieši PLC vai datu reģistratorā.

    Praktiskais pielietojums

    Ja vēlaties zināt, cik mēnesī patērē trīsfāžu kompresors vai siltumsūknis, LEM-30 uzstāda tā līnijā sadalnē, bet S0 izeju pieslēdz PLC – patēriņš redzams bez strāvmaiņiem un bez MID izmaksām.

    Priekšrocības

    • Tiešs pieslēgums līdz 100 A
    • Precizitātes klase 1
    • S0 izeja 1000 imp/kWh
    • Izgaismots LCD ekrāns
    • Plombējami spaiļu vāciņi
    • Plašs darba temperatūru diapazons −25…+55 °C

    Trūkumi / ierobežojumi

    • Nav MID – norēķiniem izvēlieties Orno OR-WE-520 vai Eastron SDM630-MT
    • Nav RS485 / Modbus – attālinātai nolasīšanai skatiet Eastron SDM630-MT
    • Viens tarifs
    • Ražotājs nenorāda eksporta uzskaiti – atsevišķai importa / eksporta uzskaitei skatiet Orno OR-WE-517

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis, atslēdzot spriegumu
    • Vadu šķērsgriezumu (4–25 mm²) un aizsardzību izvēlieties pēc slodzes un 100 A robežas
    • Ievērojiet ieeju (1–4) un izeju (5–8) pieslēguma shēmu
    • Nenoslogojiet S0 izeju vairāk par 27 mA un 27 V DC
    • Uzlieciet spaiļu vāciņus un, ja nepieciešams, noplombējiet

    Ātrais izvēles ceļvedis

    100 A tiešais
    Klase 1
    S0 1000 imp/kWh
    Bez MID, 1 tarifs
    Piemērots, ja nepieciešams:
    • Iekšējas patēriņa uzskaites
    • Tieša pieslēguma līdz 100 A
    • Impulsu signāla automatizācijai
    Pārbaudiet pirms lietošanas:
    • Vai norēķiniem nav vajadzīgs MID
    • Vai tīkls ir 3×230/400 V ar N
    • Vai vadi der 4–25 mm² spailēm
    Svarīgs atgādinājums: Skaitītājs nav MID sertificēts – tā rādījumi neder oficiāliem norēķiniem. Tas arī neaizstāj automātslēdžus, noplūdes strāvas aizsardzību vai pārsprieguma aizsardzību.

    BUJ

    Vai LEM-30 ir MID?
    Ražotājs MID nenorāda, tāpēc skaitītājs paredzēts iekšējai uzskaitei.
    Kāda ir impulsu konstante?
    1000 imp/kWh.
    Vai vajadzīgi strāvmaiņi?
    Nē, līdz 100 A pieslēdz tieši.
    Vai ir Modbus?
    Nē, ir tikai S0 impulsu izeja.
    Cik moduļu aizņem?
    4 moduļus uz DIN sliedes.
    Vai tas mēra tīklā nodoto enerģiju?
    Ražotājs nenorāda eksporta uzskaiti – tam izvēlieties divvirzienu modeli, piem., Orno OR-WE-517.

    Zamel LEM-30 – trīsfāžu 100 A skaitītājs iekšējai uzskaitei

    Zamel LEM-30 ir tiešā pieslēguma trīsfāžu 10(100) A skaitītājs ar klasi 1, S0 1000 imp/kWh un izgaismotu LCD iekšējai enerģijas izmaksu uzskaitei.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
