  • Pārsprieguma aizsardzības ierīce ar iebūvētu slēdzi | T2 klase | 4P | 400 V AC | 20 kA (8/20) | DIN | ES-LY3027

    Kods: ES-LY3027

    ES-LY3027 – četrpolu pārsprieguma aizsardzības ierīce ar iebūvētu slēdzi, 400 V AC, izlādes strāva 20 kA (8/20 µs). Ar slēdzi ierīci var atvienot apkopei vai izolācijas mērīšanai, neaiztiekot vadus.

  • Pārsprieguma aizsardzības ierīce ar iebūvētu slēdzi | T2 klase | 4P | 400 V AC | 20 kA (8/20) | DIN | ES-LY3027

    ES-LY3027 – četrpolu pārsprieguma aizsardzības ierīce ar iebūvētu slēdzi, 400 V AC, izlādes strāva 20 kA (8/20 µs). Ar slēdzi ierīci var atvienot apkopei vai izolācijas mērīšanai, neaiztiekot vadus.

    Galvenā doma:
    Šī ir T2 klases ierīce: tā aizsargā pret komutācijas un netiešiem zibens pārspriegumiem sadalnes iekšienē. Ievadā, kur nāk daļēja zibens strāva, ar to vien nepietiek – tur vajag T1+T2.
    Klase
    T2 / II / C
    Izlādes strāva (8/20 µs)
    20 kA
    Spriegums
    400 V AC
    Shēma
    4P

    Darbības princips

    SPD montē sadales vai automātikas sadalnē uz DIN sliedes un pieslēdz paralēli starp aizsargājamajiem vadiem un PE.

    Pārsprieguma brīdī varistori novada komutācijas vai inducēto impulsu (8/20 µs) uz zemējumu; ar integrēto slēdzi SPD var atvienot no tīkla.

    Slēdzis ļauj apkalpot SPD un mērīt izolāciju, neatvienojot vadus, un pēc darbiem atkal ieslēgt aizsardzību.

    Ar ko noderīgs ES-LY3027?
    ES-LY3027 ar integrētu slēdzi vienkāršo apkopi: SPD atvienojat ar rokturi, nevis atskrūvējot vadus – ērti sadalnēs, kur bieži mēra izolāciju.

    Tehniskās specifikācijas

    Preces veids Pārsprieguma aizsardzības ierīce ar iebūvētu slēdzi T2
    Ražotājs / modelis ES-LY3027
    Klase (IEC / EN 61643-11) T2 / II / C (pēc deklarētajiem parametriem)
    Polu skaits / shēma 4P – trīsfāžu TN-S tīklam: L1, L2, L3, N → PE
    Iebūvēts slēdzis Ir – ierīces atvienošanai
    Darba spriegums 400 V AC (piegādātāja dati)
    Impulsa strāva Iimp (10/350 µs) ražotājs nenorāda
    Izlādes strāva (8/20 µs) 20 kA (piegādātāja dati)
    Montāža DIN sliede 35 mm

    Galvenās funkcijas

    • T2 aizsardzība – 20 kA (8/20 µs) komutācijas un inducētajiem pārspriegumiem.
    • Integrēts slēdzis – SPD atvienošanai apkopes laikā.
    • 4P, 400 V AC versija – izvēle atbilstoši ķēdei.
    • DIN montāža sadalnē.
    • Versijas 1P–4P un 400 / 600 V AC – viena sērija dažādām ķēdēm.

    Pieslēguma shēma – 4P (4+0) – trīsfāžu TN-S ievads

    4P (4+0) – trīsfāžu TN-S ievads – ES-LY3027 | elsprendimai.eu
    ☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.
    ⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet to pēc ražotāja instrukcijas un marķējuma uz ierīces.
    Par montāžu atbild kvalificēts elektriķis, kas to veic. UAB „Elektrotechnikos sprendimai“ neatbild par pieslēgšanu un iespējamām kļūdām.

    Biežākās pieslēgšanas kļūdas

    ✗ Atstāts izslēgts slēdzis Pēc mērījuma aizmirst to ieslēgt – SPD vairs neaizsargā, bet indikācija var izskatīties normāla.
    ✗ T2 ievadā ar zibensaizsardzību T2 nav paredzēts daļējai zibens strāvai – ievadā vajag T1+T2.
    ✗ Nevajadzīgi liels Uc Augstāks Uc palielina Up – iekārtām paliek lielāks pārspriegums.
    ✗ Gari vadi Kopējais vadu garums virs 0,5 m pieskaita spriegumu un samazina aizsardzību.

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-LY3028 – 4P | 20 kA (8/20) – Cita šīs sērijas versija: 4P, 600 V AC.
    • ES-LY3025 – 3P | 20 kA (8/20) – Cita šīs sērijas versija: 3P, 400 V AC.
    • LSP FLP12.5-275/4S – 4P TN-S | Iimp 12,5 kA | Up ≤ 1,5 kV – Iimp 12,5 kA uz polu – izvēlieties, ja ēkai ir zibensaizsardzība. Cits ražotājs. Ar signālkontaktu.

    Kur izmanto?

    • Apakšsadalnes aiz T1+T2 ievada

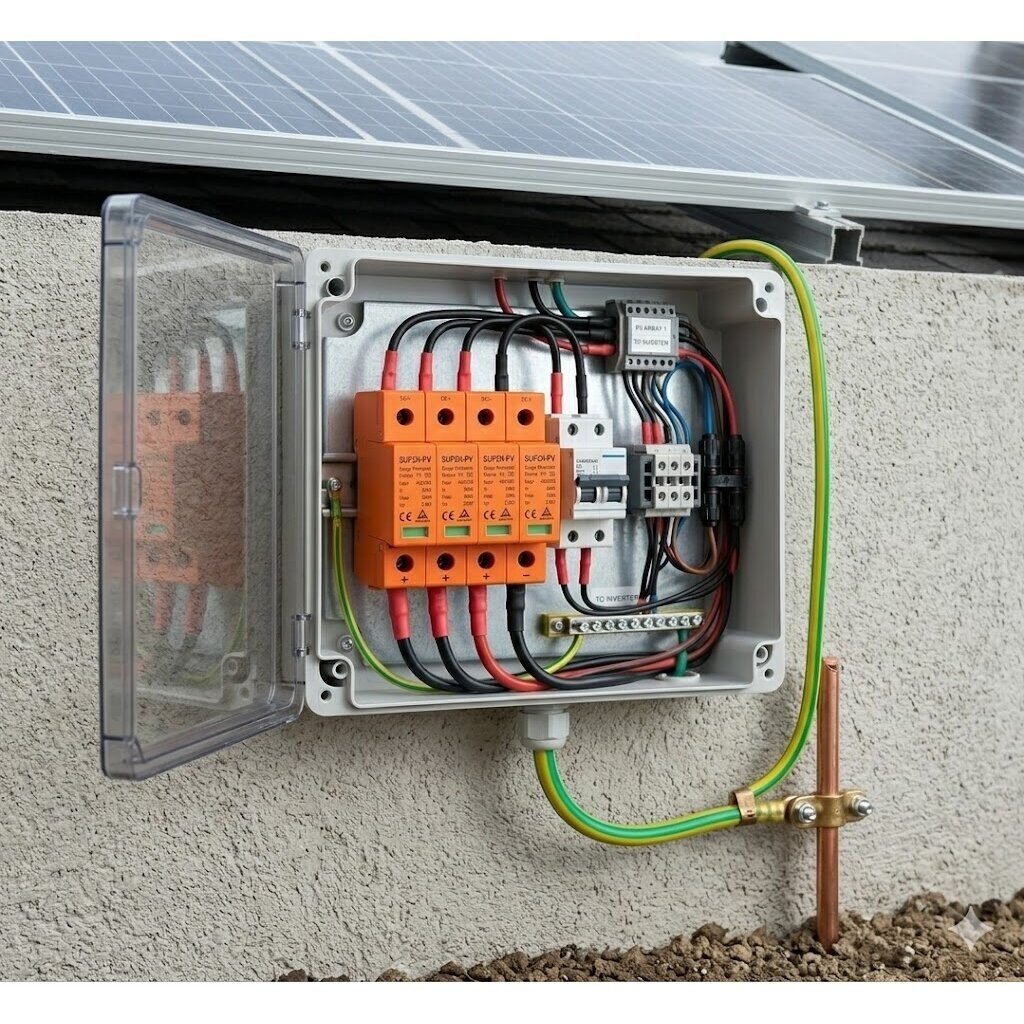

    • Saules elektrostacijas AC puse – sadalne ar invertoru
    • Automātikas un vadības sadalnes
    • Katlu māju un siltumsūkņu sadalnes
    • Objekti, kur bieži mēra izolāciju
    • Sadalnes bez tiešas zibens strāvas riska

    Izvēle un montāža

    • Piegādātājs norāda 400 V vai 600 V AC, bet nepaskaidro, vai tas ir Uc vai Un, un nenorāda Up. Pirms pasūtīšanas pieprasiet mums Uc un Up vērtības. Parastam TN 230/400 V tīklam der ierīce ar Uc 275–320 V, IT tīklam L–PE vajag Uc ≥ 440 V.
    • 1P – viena līnija, 2P – vienfāzes ķēde (L un N → PE), 3P – trīsfāžu TN-C, 4P – trīsfāžu TN-S.
    • Ražotājs nenorāda Iimp (10/350 µs), tāpēc šī ierīce nav paredzēta ievadam ar zibensuztvērēju vai gaisvadu līniju – tur lieciet T1+T2.

    Izmantošana atbilstoši vajadzībām

    Elektriķim.
    Atvienošana ar slēdzi – izolācijas mērīšanai nav jāatskrūvē vadi.
    Sadalņu ražotājam.
    Viena sērija 1P–4P dažādām ķēdēm.
    Objekta īpašniekam.
    Otrā pakāpe aiz ievada SPD pie invertora vai katla.

    Praktiskais pielietojums

    Ja apakšsadalnē pie siltumsūkņa un invertora bieži veic mērījumus, uzstādiet šo T2 SPD ar slēdzi: pirms mērījuma izslēdzat slēdzi, pēc mērījuma ieslēdzat – vadi paliek vietā. Ievadā jābūt T1+T2.

    Priekšrocības

    • Integrēts slēdzis apkopei
    • 1P–4P un 400 / 600 V versijas
    • DIN montāža
    • Vienkārša otrā aizsardzības pakāpe

    Trūkumi / ierobežojumi

    • Piegādātājs nenorāda Iimp – nav piemērots ievadam ar zibensaizsardzību vai gaisvadu līniju
    • Piegādātājs neprecizē Uc un Up – pirms pasūtīšanas noskaidrojiet
    • Slēdzis neaizstāj rezerves drošinātāju

    ⚡ Drošības un montāžas piezīmes

    • Montējiet tikai pēc sprieguma atslēgšanas.
    • Pēc izolācijas mērīšanas ieslēdziet SPD slēdzi – izslēgts SPD neaizsargā.
    • PE – tieši uz zemējuma kopni, T2 ķēdē ne mazāk kā 6 mm² Cu.
    • Ja drošinātājs pirms SPD ir lielāks, nekā pieļauj ražotājs, paredziet atsevišķu drošinātāju.
    • Darbus veic kvalificēts elektriķis.
    ☝ No pieredzes
    • Slēdzis atvieno ierīci, bet neaizstāj rezerves drošinātāju – ja ievada drošinātājs ir lielāks par ražotāja pieļauto, ierīcei vajag atsevišķu drošinātāju vai automātslēdzi.
    • Pēc izolācijas mērīšanas neaizmirstiet slēdzi ieslēgt atpakaļ – izslēgta ierīce neaizsargā, un tā ir biežākā kļūda, ko atrodam, modernizējot sadalnes.
    • Vadus līdz ierīcei un no tās līdz PE veidojiet pēc iespējas īsākus (kopā līdz 0,5 m), PE – tieši uz zemējuma kopni, T2 ķēdē ne mazāk kā 6 mm² Cu.
    • Ja aizsargājat invertoru vai siltumsūkni, ierīci lieciet tajā pašā sadalnē, kur šī iekārta pieslēgta, – 10 m un vairāk kabeļa jau samazina aizsardzības efektu.
    ☝ Elsprendimai.eu iesaka: Ievadā uzstādiet T1+T2 SPD, bet rezerves aizsardzībai – drošinātājus un to turētājus. Citus T2 un T3 SPD atradīsiet šajā apakšgrupā.

    Ātrais izvēles ceļvedis

    T2 / II / C
    20 kA
    400 V AC
    4P

    Piemērots, ja nepieciešams:

    • Otrās pakāpes aizsardzība apakšsadalnē
    • Ērta atvienošana izolācijas mērīšanai
    • Aizsardzība pie invertora, katla vai automātikas

    Pirms lietošanas pārbaudiet:

    • Faktiskās Uc un Up vērtības pie piegādātāja
    • Vai ievadā jau ir T1+T2
    • Polu skaitu atbilstoši tīklam (1P–4P)

    Svarīgs atgādinājums: T2 SPD neaizstāj T1+T2 ievadā, ja ēkai ir zibensaizsardzība vai to baro gaisvadu līnija.

    BUJ

    Kāpēc šī ierīce pieskaitīta T2 klasei?
    T1 klasei jābūt deklarētai zibens impulsa strāvai Iimp (10/350 µs). Piegādātājs norāda tikai 20 kA (8/20 µs), tāpēc to pieskaitām T2 lietojumam. Ievadam ar zibensuztvērēju izvēlieties T1+T2.
    Vai der saules elektrostacijai?
    Jā, AC pusē – aiz invertora vai sadalnē, kur invertors pieslēgts. DC pusei vajag speciālu DC ierīci.
    Kam vajadzīgs integrētais slēdzis?
    SPD atvienošanai apkopes vai izolācijas mērīšanas laikā, neatskrūvējot vadus.
    Vai slēdzis aizstāj drošinātāju?
    Nē, tas tikai atvieno SPD; rezerves aizsardzību izvēlas atbilstoši piegādātāja norādījumiem.
    Kuru versiju izvēlēties – 400 V vai 600 V?
    Atbilstoši faktiskajam Uc un tīklam; pirms pasūtīšanas pieprasiet Uc un Up vērtības – mēs tās sniegsim.
    Vai var pieslēgt aiz RCD?
    Ieteicams pirms RCD vai aiz S tipa RCD, lai izlādes strāva neplūstu caur RCD.
    Ja ēkai ir zibensuztvērējs vai ievads nāk pa gaisvadu līniju, ievadā vajag T1+T2 ierīci – skatiet T1+T2 izvēles ceļvedi. Citas T2 un T3 ierīces atradīsiet šajā apakšgrupā, bet par izvēli rakstiet mums.

    Dokumenti un avoti

    Piegādātāja sniegtie tehniskie dati (ražotāja datu lapa nav publiski pieejama).

    Pārbaudīts 2026-10-17.
