CAM slēdzenes ar cilindra atslēgu | 16–30 mm | 2 atslēgas

CAM slēdzenes ar cilindra atslēgu

Atver tikai tas, kam ir atslēga.

CAM slēdzene ar cilindru – ceturtdaļapgrieziena slēdzene ar individuālu atslēgu. Cilindra garumu izvēlas pēc durtiņu biezuma un attāluma līdz rāmim, lai mēlīte aizietu aiz rāmja malas.

Variants	Kam piemērots
16–20 mm	Plānas skārda durtiņas, sadalnes
25–30 mm	Biezākas durtiņas vai ja mēlīte jānolaiž dziļāk
Ar maināmu cilindru	Ja mainās atslēgu turētāji

⚠ Izmēriet durtiņu biezumu un attālumu līdz rāmim – tas ir svarīgāk par nosaukumu.

Viss slēdzeņu ceļvedis →

Lasīt vairāk

Kā izmērīt pirms pirkšanas

Pirms pasūtīšanas noņemiet veco slēdzeni un izmēriet:

ADurvju (skārda) biezums – no tā atkarīgs cilindra garums.

BAtveres forma un izmēri – apaļa ar nogriezumu (D veida), kvadrātveida vai taisnstūra iebūvējamiem rokturiem.

CAttālums no durvju iekšpuses līdz rāmja malai – līdz turienei jāsniedzas mēlītei.

DAtslēgšanas leņķis (90° vai 180°) un puse, uz kuru griežas mēlīte.

EAtslēgas veids un izmērs – ja saglabājat esošās atslēgas.

CAM slēdzenes ar cilindru – garumi

Cilindra garums	Rūpnieciskā CAM	CAM ar āķi
16 mm	Skatīt →	Skatīt →
20 mm	Skatīt →	Skatīt →
25 mm	Skatīt →	Skatīt →
30 mm	Skatīt →	Skatīt →

Garāks cilindrs – biezākām durvīm vai ja mēlīte jānolaiž dziļāk. Pārāk īss – uzgrieznis uzskrūvējas tikai par dažām vītnēm vai mēlīte nesniedzas līdz rāmim; pārāk garš – mēlīte atrodas pārāk dziļi, nepiespiež rāmi un durvis ļodzīsies. Precīzu durvju biezuma diapazonu pārbaudiet preces kartītē.

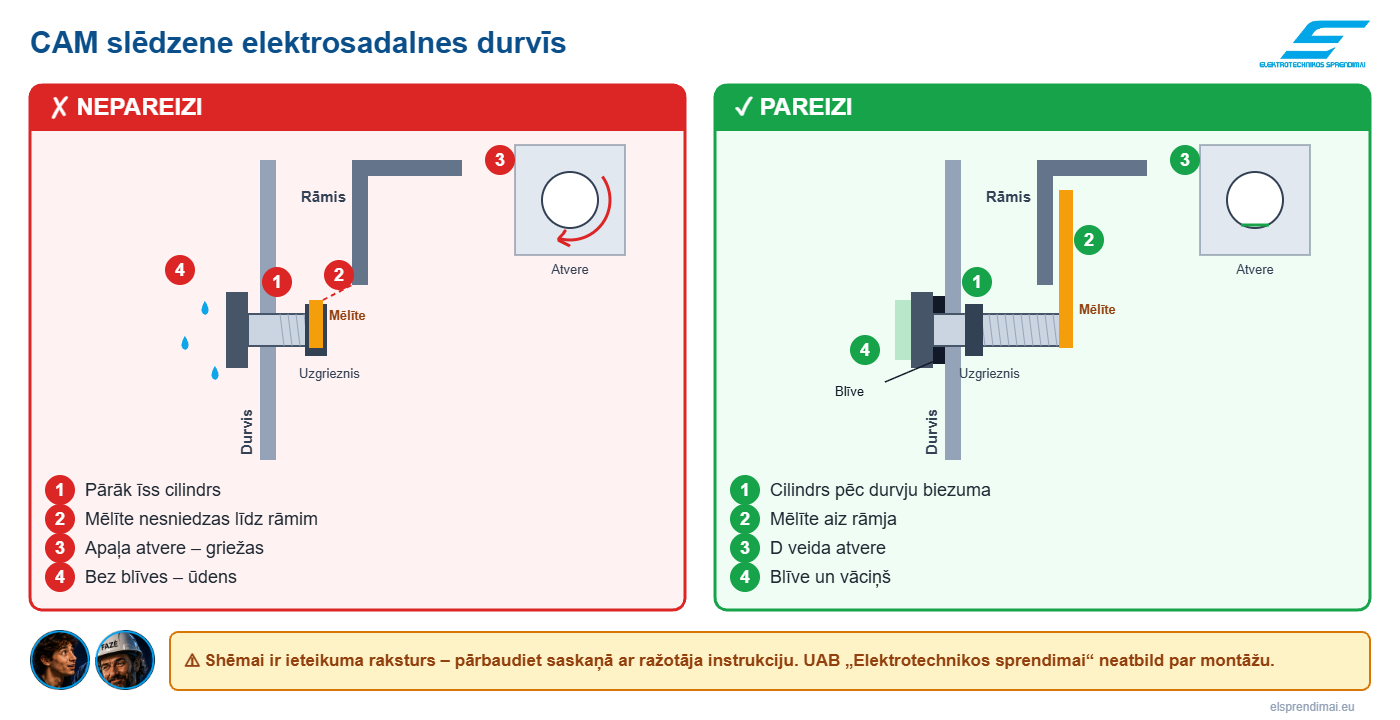

Shēma: CAM slēdzene durvīs – nepareizi un pareizi

KibirkštisSlēdzene ir aizslēgta, bet durvis joprojām ļodzās un atveras no vibrācijas. Kāpēc?

FazėPaskaties shēmā: pa kreisi – četras tipiskas kļūdas, pa labi – kā jābūt. Visbiežāk vainīgs ir cilindra garums un mēlīte, kas nesniedzas līdz rāmim.

CAM slēdzene elektrosadalnes durvīs – nepareizi un pareizi: cilindra garums, mēlīte, atvere, blīve | elsprendimai.eu

☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.

⚠ Shēmai ir ieteikuma raksturs, un tajā var būt neprecizitātes.
Pirms montāžas pārbaudiet saskaņā ar ražotāja instrukciju un preces izmēriem. Par montāžu atbild to veicošais kvalificētais speciālists. UAB „Elektrotechnikos sprendimai“ neatbild par montāžu un iespējamām kļūdām.

Kāpēc tā – skaidrojums pēc shēmas numuriem

✗ Nepareizi

1Pārāk īss cilindrs: uzgrieznis uzskrūvējas tikai par dažām vītnēm un atskrūvējas.

2Mēlīte nesniedzas līdz rāmim: paliek sprauga, durvis atveras no vibrācijas.

3Apaļa atvere: slēdzenes korpuss griežas kopā ar atslēgu.

4Bez blīves un vāciņa: ūdens un putekļi iekļūst cilindrā un sadalnē.

✓ Pareizi

1Cilindrs izvēlēts atbilstoši durvju biezumam – uzgrieznis uzskrūvējas pa visu vītni.

2Mēlīte ieiet aiz rāmja malas – durvis tiek turētas stingri.

3D veida atvere: plakne neļauj korpusam griezties.

4Blīve zem atloka un vāciņš – sauss cilindrs un sadalne.
