Relejs spoguļa apsildes paklājiņa vadībai | spole 12 V DC | kontakts 1 NO 10 A / 250 V AC | ELSP-XM-R1
Kods: ELSP-XM-R1Cena 3.18 € ar PVN( 2.63 € bez PVN )Kompakts relejs, kas ļauj 230 V spoguļa apsildes paklājiņu ieslēgt ar 12 V DC signālu no spoguļa slēdža. Kontakts 1 NO: 10 A / 250 V AC (līdz 15 A tikai pie 125 V AC). Spole 30 mA / 360 mW, izolācija spole–kontakti 1500 V AC, atbilstība EN 61810-1.
-
Relejs spoguļa apsildes paklājiņa vadībai | spole 12 V DC | kontakts 1 NO 10 A / 250 V AC | ELSP-XM-R1

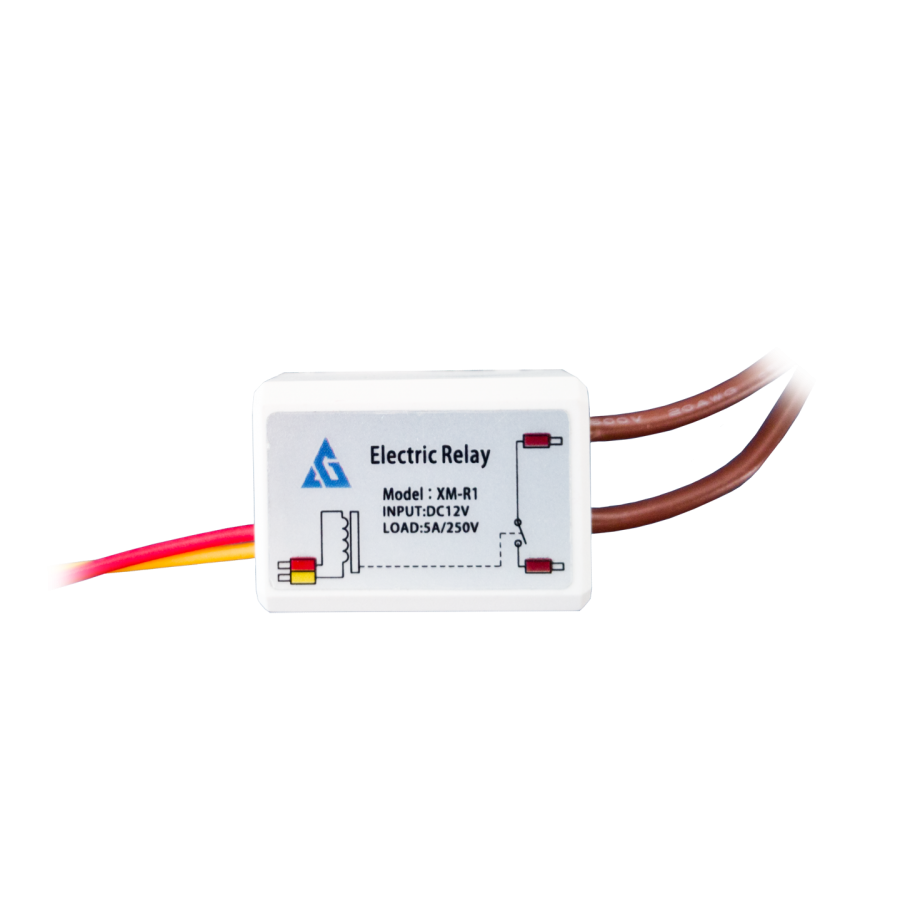

Kompakts relejs ar gataviem izvadiem, kas ar 12 V DC signālu no spoguļa slēdža ieslēdz 230 V pretaizsvīšanas apsildes paklājiņu. Kontakts 1 NO – 10 A / 250 V AC, spole 12 V DC / 360 mW.
Galvenā doma:
Spoguļa slēdzis vada 12 V, bet apsildes paklājiņš darbojas ar 230 V. Relejs ir tilts starp tiem: zemsprieguma ķēde atdalīta no tīkla (1500 V AC izolācija), bet paklājiņš ieslēdzas kopā ar spoguli. Uzmanību: 230 V ķēdei robeža ir 10 A, 15 A attiecas tikai uz 125 V AC tīklu.Spole
12 V DC, 30 mA, 360 mWKontakts 230 V
1 NO, 10 A / 250 V ACIzolācija
1500 V AC spole–kontaktiIzmēri

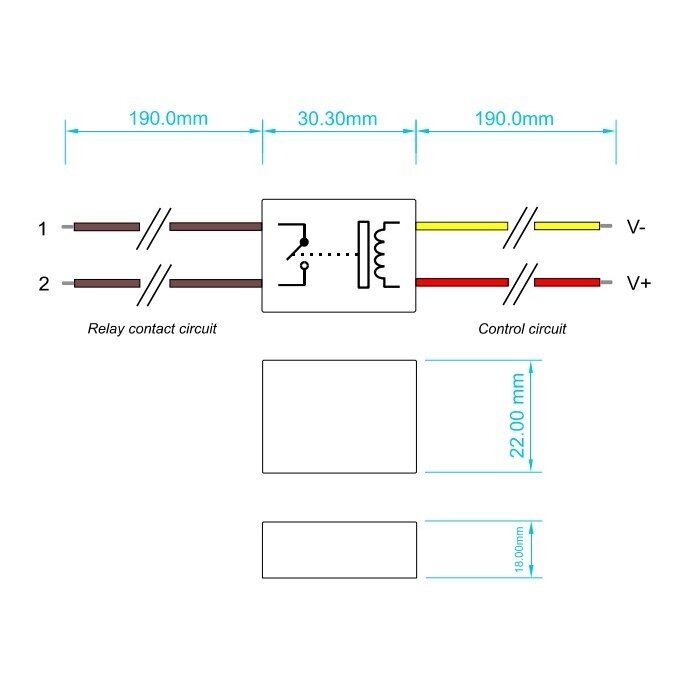

30,3 × 22 × 18 mmDarbības princips

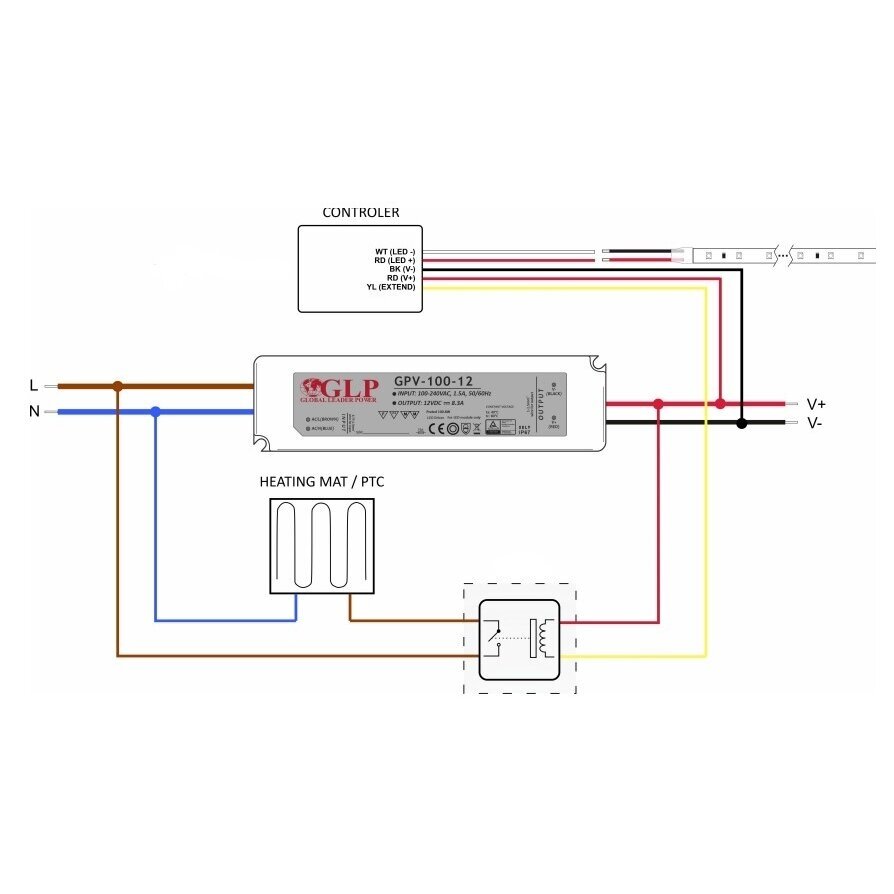

Spoli pieslēdz 12 V DC izejai (piem. spoguļa slēdža apsildes izejai vai paralēli apgaismojumam). Kad spolei pievadīts spriegums, NO kontakts saslēdzas un ieslēdz 230 V apsildes paklājiņu.
Spoles darba robežas ir 9–15,6 V DC, tāpēc relejs droši darbojas arī sprieguma svārstību gadījumā. Ieslēgšanās laiks – līdz 15 ms, izslēgšanās – līdz 10 ms.
Kāpēc izvēlēties ELSP-XM-R1?
Ļauj pievienot apsildi jebkuram 12 V spoguļa slēdzim. Ja bloku vēl izvēlaties – barošanas bloks ar iebūvētu releju aizstāj šo releju.Tehniskās specifikācijas
Preces tips Elektromehānisks relejs ar izvadiem apsildes paklājiņa vadībai Preces kods ELSP-XM-R1 Spoles spriegums 12 V DC (darba robežas 9–15,6 V DC) Spoles strāva / jauda 30 mA ±10 % / 360 mW Kontakts 1 NO (SPST-NO) Kontakta slodze 10 A / 250 V AC (nominālā); 15 A / 125 V AC (maks.) Kontakta pretestība ≤ 100 mΩ (6 V DC, 1 A) Ieslēgšanās / izslēgšanās laiks ≤ 15 ms / ≤ 10 ms Izolācijas pretestība ≥ 1000 MΩ (500 V DC) Elektriskā izturība starp kontaktiem 750 V AC; spole–kontakti 1500 V AC (1 min) Korpuss slēgts, aizsargāts no putekļiem Izvadu garums 190 mm Izmēri 30,3 × 22 × 18 mm Darba temperatūra +5 … +50 °C Uzglabāšana −40 … +85 °C, 25–85 % RH Standarts EN 61810-1:2008 Galvenās funkcijas
- 230 V paklājiņš no 12 V signāla – apsilde ieslēdzas kopā ar spoguļa slēdzi.
- Galvaniskā atdalīšana – 1500 V AC starp spoli un kontaktiem.
- Maza spoles jauda – 360 mW – gandrīz nenoslogo 12 V bloku.
- Gatavi izvadi – ātra pieslēgšana bez lodēšanas.
Kur izmanto?
- Vannas istabas spoguļi ar apsildes paklājiņu
- Esoša spoguļa papildināšana ar apsildi
- Viesnīcu, SPA spoguļi
Izmantošana pēc vajadzības
Spoguļu ražotājam.
Universāls apsildes vadības mezgls jebkuram 12 V slēdzim.Montētājam.
Mazs korpuss ar izvadiem ietilpst aiz spoguļa.Remontam.
Bojātas apsildes vadības nomaiņa.Praktisks piemērs
Spogulī 800 × 600 mm 12 V slēdzis vada LED lenti, bet relejs, pieslēgts slēdža apsildes izejai, ieslēdz 700 × 500 mm paklājiņu. Paklājiņa strāva ir krietni mazāka par 1 A, tāpēc 10 A kontakts strādā ar lielu rezervi.Kas vēl nepieciešams spoguļa komplektam?
Apsildes vadībai aiz spoguļa vajag:
Apsildes paklājiņš
Pretaizsvīšanas paklājiņi 230 V, IP54.12 V slēdzis ar apsildes vadību
piem. skārienvadības kontrolieris ar pretaizsvīšanas apsildes vadību.Savienojumu kārba
IP44 kārba 230 V savienojumam.Priekšrocības
- 10 A / 250 V AC – liela rezerve paklājiņiem
- Maza spoles jauda
- 1500 V AC izolācija
- Gatavi izvadi
Trūkumi / ierobežojumi
- Tikai 1 NO kontakts
- Spole tikai 12 V DC
- Korpuss aizsargāts no putekļiem, bet ne no ūdens – mitrai vietai izvēlieties IP67 versiju
- 230 V ķēdē – 10 A, nevis 15 A
Drošības un montāžas piezīmes
- Pieslēgt pie izslēgta sprieguma, darbu veic kvalificēts elektriķis.
- 230 V ķēde – ar 30 mA noplūdes strāvas releju.
- Kontakts paredzēts 230 V slodzei līdz 10 A (aktīvā slodze).
- 230 V savienojumi – blīvā kārbā.
Ātrais izvēles ceļvedis
Spole 12 V DC1 NO | 10 A / 250 V AC1500 V AC izolācija30,3 × 22 × 18 mmPiemērots, ja nepieciešams:- ieslēgt 230 V paklājiņu ar 12 V signālu;
- papildināt spoguli ar apsildi;
- sausai vietai aiz spoguļa.
Pārbaudiet pirms lietošanas:- vadības spriegumu (12 V DC);
- paklājiņa strāvu (līdz 10 A, parasti < 1 A);
- montāžas vietas mitrumu.
Svarīgs atgādinājums: 15 A attiecas tikai uz 125 V AC tīklu – Eiropas 230 V tīklā rēķiniet 10 A.Biežāk uzdotie jautājumi
Kāpēc dažreiz norāda 15 A?
15 A ir kontakta robeža pie 125 V AC. Pie 230 V AC nominālā slodze ir 10 A.Vai var vadīt no 24 V?
Nē, spole ir 12 V DC. Izvēlieties 24 V versiju.Vai der mitrai vietai?
Labāk izvēlēties IP67 versiju.Relejs spoguļa apsildes paklājiņam | 12 V DC | 1 NO 10 A / 250 V AC | ELSP-XM-R1
ELSP-XM-R1 – relejs 230 V spoguļa apsildes paklājiņa ieslēgšanai ar 12 V DC signālu: 1 NO 10 A / 250 V AC, spole 360 mW, 1500 V AC izolācija, EN 61810-1:2008.
