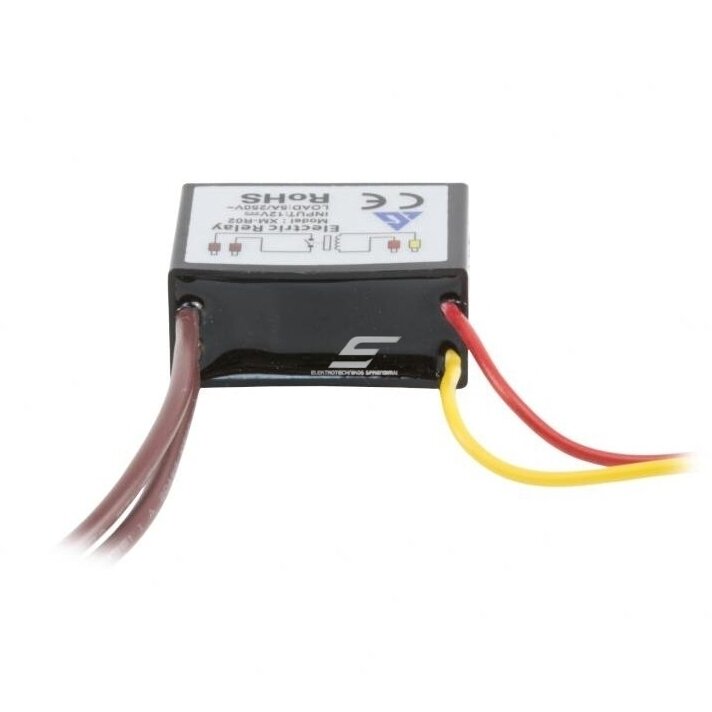

Relejs spoguļa apsildes paklājiņa vadībai | spole 12 V DC | kontakts 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP
Kods: ELSP-XM-R1-WPCena 4.05 € ar PVN( 3.35 € bez PVN )Hermētisks IP67 relejs, kas ļauj 230 V spoguļa apsildes paklājiņu ieslēgt ar 12 V DC signālu. Kontakts 1 NO: 10 A / 250 V AC (līdz 15 A tikai pie 125 V AC). Spole 30 mA / 360 mW, izolācija 1500 V AC, gatavi 175 mm izvadi, atbilstība EN 61810-1.
-
Relejs spoguļa apsildes paklājiņa vadībai | spole 12 V DC | kontakts 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP
Hermētisks IP67 relejs ar gataviem izvadiem, kas ar 12 V DC signālu no spoguļa slēdža ieslēdz 230 V apsildes paklājiņu. Paredzēts mitrākām vietām, kur var veidoties kondensāts.
Galvenā doma:
Vannas istabā aiz spoguļa uzkrājas mitrums. IP67 korpuss aizsargā releja iekšpusi no ūdens un putekļiem, tāpēc šis modelis ir uzticamāks par parastu releju. 230 V ķēdei robeža ir 10 A (15 A – tikai 125 V AC).Spole
12 V DC, 30 mA, 360 mWKontakts 230 V
1 NO, 10 A / 250 V ACAizsardzība
IP67 (korpuss)Izmēri
32 × 22,5 × 14 mmDarbības princips
Spoli pieslēdz spoguļa slēdža 12 V DC izejai; ieslēdzoties NO kontakts ieslēdz 230 V paklājiņu. Spoles darba robežas 9–15,6 V DC, ieslēgšanās ≤ 15 ms, izslēgšanās ≤ 10 ms.
IP67 attiecas uz korpusu – vadu galu savienojumi jāblīvē atsevišķi (piem. savienojumu kārbā).
Kāpēc izvēlēties ELSP-XM-R1-WP?
Tā pati funkcija kā standarta relejam, bet ar hermētisku korpusu un plānāku 14 mm profilu.Tehniskās specifikācijas
Preces tips Hermētisks elektromehānisks relejs ar izvadiem Preces kods ELSP-XM-R1-WP Spoles spriegums 12 V DC (9–15,6 V DC) Spoles strāva / jauda 30 mA ±10 % / 360 mW Kontakts 1 NO (SPST-NO) Kontakta slodze 10 A / 250 V AC (aktīvā); 15 A / 125 V AC (maks.) Kontakta pretestība ≤ 100 mΩ (6 V DC, 1 A) Ieslēgšanās / izslēgšanās laiks ≤ 15 ms / ≤ 10 ms Izolācijas pretestība ≥ 1000 MΩ (500 V DC) Elektriskā izturība starp kontaktiem 750 V AC; spole–kontakti 1500 V AC (1 min) Aizsardzības klase IP67 (neattiecas uz vadu galiem) Izvadi izeja 20AWG, ieeja 22AWG, garums 175 mm Izmēri 32 × 22,5 × 14 mm Svars 23,1 g Darba temperatūra +5 … +50 °C Uzglabāšana −40 … +85 °C, 25–85 % RH Standarts EN 61810-1:2008 Galvenās funkcijas
- IP67 korpuss – aizsardzība no ūdens un putekļiem.
- 230 V paklājiņš no 12 V signāla – apsilde kopā ar spoguļa slēdzi.
- Galvaniskā atdalīšana – 1500 V AC.
- Plāns profils – 14 mm.
Kur izmanto?
- Vannas istabas spoguļi ar apsildi, kur veidojas kondensāts
- SPA, baseinu, sporta klubu ģērbtuves
- Mitras nišas un skapīši
Izmantošana pēc vajadzības
Spoguļu ražotājam.
Uzticamāks apsildes mezgls mitrā vidē.Montētājam.
Plāns korpuss ar izvadiem.Viesnīcām un SPA.
Ilgāks kalpošanas laiks intensīvi lietotās vannas istabās.Praktisks piemērs
Viesnīcas vannas istabā, kur duša ir blakus spogulim, aiz spoguļa veidojas kondensāts. IP67 relejs vada 600 × 400 mm paklājiņu no 12 V slēdža izejas, bet vadu gali tiek savienoti IP44 kārbā.Kas vēl nepieciešams spoguļa komplektam?
Apsildes vadībai vajag:
Apsildes paklājiņš
piem. 600 × 400 mm, 230 V, IP54.12 V slēdzis
Slēdži aiz spoguļa.Savienojumu kārba
IP44 kārba.Priekšrocības
- IP67 korpuss
- 10 A / 250 V AC
- Plāns 14 mm profils
- Gatavi izvadi
Trūkumi / ierobežojumi
- Tikai 1 NO kontakts
- Spole tikai 12 V DC
- IP67 neattiecas uz vadu galiem
- Darba temperatūra no +5 °C
Drošības un montāžas piezīmes
- Pieslēgt pie izslēgta sprieguma, darbu veic kvalificēts elektriķis.
- 230 V ķēde – ar 30 mA noplūdes strāvas releju.
- Vadu galus blīvējiet atsevišķi.
- Nepārsniedziet 10 A pie 230 V AC.
Ātrais izvēles ceļvedis
Spole 12 V DC1 NO | 10 A / 250 V ACIP6732 × 22,5 × 14 mmPiemērots, ja nepieciešams:- vadīt paklājiņu mitrā vietā;
- plānai montāžai aiz spoguļa.
Pārbaudiet pirms lietošanas:- vadības spriegumu (12 V DC);
- vadu galu blīvējumu.
Svarīgs atgādinājums: IP67 aizsargā releja korpusu, bet ne vadu savienojumus.Biežāk uzdotie jautājumi
Ar ko atšķiras no parastā releja?
Ar hermētisku IP67 korpusu un plānāku profilu.Vai 15 A der 230 V?
Nē, pie 230 V AC robeža ir 10 A.Relejs spoguļa apsildes paklājiņam | 12 V DC | 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP
ELSP-XM-R1-WP – hermētisks IP67 relejs 230 V apsildes paklājiņa ieslēgšanai ar 12 V DC signālu: 1 NO 10 A / 250 V AC, spole 360 mW, 1500 V AC izolācija, EN 61810-1:2008.
