  • Jauns   Trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | tiešais pieslēgums | 4 tarifi | aktīvā un reaktīvā enerģija | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.144-230.F34

    Trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | tiešais pieslēgums | 4 tarifi | aktīvā un reaktīvā enerģija | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.144-230.F34

    Kods: G3A.144-230.F34
    Jautāt
    Cena 436.05 € ar PVN
    ( 360.37 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    G3A.144-230.F34 – ELGAMA-ELEKTRONIKA GAMA 300 sērijas trīsfāžu elektroniskais elektroenerģijas skaitītājs ar tiešo pieslēgumu līdz 100 A, 3×230/400 V, ar 4 tarifiem, uzskaitot aktīvo un reaktīvo enerģiju (|A|, R+, R-), ar maksimālās jaudas reģistriem un slodzes profiliem. Ražots Lietuvā, paredzēts komerciālu un rūpniecības objektu ievada uzskaitei, kur piegādātājs vai pasūtītājs pieprasa ne tikai kWh, bet arī kvarh datus.

  • Apraksts

    Trīsfāžu elektroenerģijas skaitītājs | 100 A | 3×230/400 V | tiešais pieslēgums | 4 tarifi | aktīvā un reaktīvā enerģija | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.144-230.F34

    G3A.144-230.F34 – ELGAMA-ELEKTRONIKA GAMA 300 sērijas trīsfāžu elektroniskais elektroenerģijas skaitītājs ar tiešo pieslēgumu līdz 100 A, 3×230/400 V, ar 4 tarifiem, uzskaitot aktīvo un reaktīvo enerģiju (|A|, R+, R-), ar maksimālās jaudas reģistriem un slodzes profiliem. Ražots Lietuvā, paredzēts komerciālu un rūpniecības objektu ievada uzskaitei, kur piegādātājs vai pasūtītājs pieprasa ne tikai kWh, bet arī kvarh datus.

    Galvenā doma:
    Uzņēmumu elektrības rēķinu veido ne tikai aktīvā enerģija – piegādātājs iekasē maksu arī par reaktīvo, ja jaudas koeficients ir pārāk zems. Skaitītājs, kas reaktīvo neredz, nepasaka, par ko maksājat. F34 versija kopā ar aktīvo uzskaita reaktīvo enerģiju abos virzienos (R+ induktīvo, R- kapacitīvo), reģistrē to maksimālo jaudu un uzkrāj slodzes profilu, tāpēc pēc tās datiem var gan saskaņot rēķinu, gan pamatoti izvēlēties kompensācijas iekārtu. Tas ir tās pašas GAMA 300 saimes aparāts, ko ESO izmanto norēķinu uzskaitei.
    Nominālā strāva In
    100 A
    Nominālais spriegums Un
    3×230/400 V
    Tarifu skaits
    4
    Mērāmā enerģija
    Aktīvā |A|, reaktīvā R+ un R-

    Darbības princips

    Skaitītājs tiek pieslēgts tieši trīsfāžu ievadā: fāžu vadītāji un nulle – skaitītāja spailēs, slodzes strāva līdz 100 A plūst caur iekšējiem strāvas sensoriem. No strāvas un sprieguma momentānajām vērtībām elektroniskais bloks aprēķina aktīvo jaudu (kW) un reaktīvo jaudu (kVAr) katrai fāzei, bet enerģiju uzkrāj atsevišķos reģistros: aktīvās |A|, reaktīvās induktīvās R+ un kapacitīvās R-. Aktīvais tarifs no četriem tiek izvēlēts pēc iekšējā pulksteņa grafika.

    Maksimālās jaudas reģistri A+, R+ un R- fiksē lielāko vidējo jaudu integrācijas periodā katram enerģijas veidam atsevišķi, bet slodzes profils saglabā patēriņa rindas laika intervālos. Rādījumi tiek pārskatīti displejā ar vadības pogu, momentānās vērtības – A, V, kW un kVAr – palīdz uz vietas novērtēt slodzi un jaudas koeficientu. Datus var pārraidīt uz datu nolasīšanas sistēmu ar ražotāja paredzēto saskarni.

    Ar ko noderīgs G3A.144-230.F34?
    Tas parāda pilnu enerģijas bilanci: cik aktīvās enerģijas patērēts katrā tarifā, cik reaktīvās piesaistīts no tīkla un cik atgriezts, kādi ir jaudas pīķi. Ar šiem datiem uzņēmuma energētiķis var pārbaudīt piegādātāja rēķinu, aprēķināt nepieciešamo kompensācijas jaudu un novērtēt, vai objektam pietiek ievada – un visu to iegūt no viena lietuviešu uzskaites aparāta.

    Tehniskā specifikācija

    Modelis G3A.144-230.F34 (GAMA 300)
    Preces veids Trīsfāžu elektroniskais elektroenerģijas skaitītājs, aktīvās un reaktīvās enerģijas
    Pieslēguma veids Tiešais (bez strāvmaiņiem)
    Nominālā strāva In 100 A
    Nominālais spriegums Un 3×230/400 V
    Tarifu skaits 4
    Mērāmā enerģija Aktīvā |A|, reaktīvā R+ un R-
    Maksimālās jaudas reģistri A+, R+, R-
    Slodzes profili Ir
    Precizitātes klase Aktīvā enerģija – 1. klase pēc IEC 62053-21; reaktīvā enerģija – 2. klase pēc IEC 62053-23
    Aizsardzības klase IP51
    Apkārtējās vides temperatūra -40…+60 °C
    Standarti IEC 62052-11, IEC 62053-21; LST EN 62053-23 apstiprinājums reaktīvajai enerģijai
    Datu nolasīšanas saskarne Atkarīga no konkrētās skaitītāja komplektācijas
    MID Bāzes F34 kods pats par sevi neapstiprina MID/metroloģisko komplektāciju; norēķinu uzskaitei nepieciešama konkrētā eksemplāra metroloģiskā atbilstība
    Korpusa materiāls UV stabilizēts polikarbonāts
    Izmēri / svars 325 x 177 x 55 mm / 1,5 kg
    Ražotājs / izcelsmes valsts ELGAMA-ELEKTRONIKA / Lietuva

    Galvenās funkcijas

    • Aktīvās enerģijas uzskaite – summārais un 4 tarifu kWh reģistri norēķiniem un kontrolei.
    • Reaktīvās enerģijas uzskaite R+ / R- – induktīvā un kapacitīvā kvarh atsevišķi, kā to pieprasa piegādātāju tarifi uzņēmumiem.
    • Maksimālās jaudas A+, R+, R- – lielākā vidējā jauda katram enerģijas veidam jaudas maksājumam un kompensācijas aprēķiniem.
    • 4 tarifi – enerģija tiek uzkrāta pēc laika zonām, izmantojot iekšējā pulksteņa grafiku.
    • Slodzes profils – patēriņa vēsture laika intervālos jaudas koeficienta un slodzes dinamikas analīzei.
    • Momentānās vērtības un nolasīšana – A, V, kW, kVAr displejā un iespēja pieslēgt datu nolasīšanas sistēmai; datu nolasīšanas saskarne – atkarīga no konkrētās skaitītāja komplektācijas.

    Kur izmanto?

    • Komerciālu objektu trīsfāžu ievadi līdz 100 A ar reaktīvās enerģijas apmaksu
    • Darbnīcas un ražošanas telpas ar motoriem, metināšanas un kompresoru iekārtām
    • Tirdzniecības centru un noliktavu saldēšanas un ventilācijas ievadi
    • Saimniecību, fermu un lauksaimniecības iekārtu uzskaite
    • Biroju ēku un biznesa centru īrnieku kontroluzskaite
    • Objekti, kur plānota reaktīvās jaudas kompensācija
    • Āra uzskaites skapji un ievada sadales skapji

    Lietojums pēc vajadzības

    Mājsaimniecības lietotājam.
    Mājsaimniecības lietotājiem reaktīvā enerģija parasti netiek apmaksāta, tāpēc mājas ievadam bieži vien pietiek ar F14 versiju. F34 der, ja saimniecībā ir darbnīca ar jaudīgām motoru iekārtām vai vēlaties redzēt pilnu slodzes ainu ar jaudas koeficientu.
    Uzņēmumiem un rūpniecībai.
    Tā ir galvenā izvēle uzņēmuma ievadam līdz 100 A: piegādātājs aprēķina maksu par reaktīvo enerģiju, bet F34 ļauj to kontrolēt. R+ un R- reģistri un maksimālā jauda dod skaitļus kompensācijas iekārtas izvēlei un rēķina pārbaudei.
    Elektromontierim / inženierim.
    Tiešā pieslēguma skaitītājam nepieciešama ne lielāka par 100 A ievada aizsardzība un kabelis pēc pilnas ievada strāvas. Korpuss 325x177x55 mm, 1,5 kg – pārliecinieties, ka uzskaites skapis der. Tarifu grafiks, P max periods un nolasīšanas saskarne tiek saskaņoti ar piegādātāju vai pasūtītāju pirms plombēšanas.

    Praktisks piemērs

    Metāla apstrādes darbnīcā ar 80 A trīsfāžu ievadu rēķinā katru mēnesi parādās 40–60 EUR reaktīvās enerģijas maksa. Uzstādot G3A.144-230.F34, mēneša laikā reģistri rāda 4100 kWh aktīvās un 2300 kvarh induktīvās (R+) enerģijas – jaudas koeficients aptuveni 0,87. Pēc A+ maksimuma 38 kW un R+ maksimuma 21 kVAr tiek izvēlēta 20 kvar kompensācijas baterija; nākamajā mēnesī R+ reģistrs nokrīt līdz 350 kvarh, un reaktīvās enerģijas maksa rēķinā izzūd.

    Plusi

    • Pilna enerģijas uzskaite – aktīvā un reaktīvā abos virzienos vienā aparātā.
    • Lietuvas ražotājs – GAMA 300 saime, ko izmanto ESO norēķinu uzskaitei, apkalpošana uz vietas.
    • 100 A tiešais pieslēgums – bez CT sedz vairumu komerciālu ievadu.
    • Trīs maksimālās jaudas reģistri – A+, R+, R- jaudas maksājumam un kompensācijai aprēķināt.
    • 4 tarifi un slodzes profils – der jebkuram tarifu plānam un slodzes analīzei.
    • Klimatiskā izturība – -40…+60 °C, UV stabilizēts korpuss āra sadales skapjiem.

    Mīnusi / ierobežojumi

    • Līdz 100 A – lielākiem ievadiem nepieciešama CT pieslēguma GAMA 300 modifikācija.
    • Liels korpuss (325x177x55 mm, 1,5 kg) – nav modulārs, neietilpst uz DIN sliedes kompaktā sadales skapī.
    • Datu nolasīšanas saskarne – atkarīga no konkrētās skaitītāja komplektācijas; pirms pasūtīšanas precizējiet saderību ar nolasīšanas sistēmu.
    • Bāzes F34 kods pats par sevi neapstiprina MID/metroloģisko komplektāciju – norēķinu uzskaitei nepieciešama konkrētā eksemplāra metroloģiskā atbilstība.
    • Mājsaimniecības lietotājam reaktīvās uzskaites funkcija bieži vien ir lieka – F14 lētāka alternatīva.
    • IP51 – montējams tikai skapī vai sadales skapī, ne atklātā āra sienā.

    Drošības un montāžas piezīmes

    • Pieslēgumu veic kvalificēts elektriķis, atslēdzot spriegumu; norēķinu uzskaitei skaitītāju plombē piegādātājs.
    • Pirms skaitītāja nepieciešama ne lielāka par 100 A ievada aizsardzība – skaitītājs neaizsargā pret pārslodzi un īsslēgumu.
    • Vadītāju šķērsgriezumu izvēlieties pēc pilnas ievada strāvas un spaiļu ietilpības, pievelciet ar ražotāja norādīto griezes momentu.
    • Ievērojiet fāžu secību un spaiļu marķējumu – nepareiza secība izkropļo gan aktīvās, gan īpaši reaktīvās enerģijas rādījumus un R+/R- virzienu.
    • Montējiet vertikāli uzskaites skapī; IP51 pakāpe pieprasa aizsardzību pret tiešu ūdeni.
    • Pirms ekspluatācijas sakonfigurējiet tarifu pulksteni un P max periodu – vēlākai mainīšanai var būt nepieciešama plombu noņemšana.

    Ātrais izvēles ceļvedis

    Nominālā strāva In
    100 A
    Nominālais spriegums Un
    3×230/400 V
    Tarifu skaits
    4
    Mērāmā enerģija
    Aktīvā |A|, reaktīvā R+ un R-
    Piemērots, kad nepieciešams:
    • komerciāls ievada skaitītājs līdz 100 A ar aktīvās un reaktīvās enerģijas uzskaiti;
    • R+/R- reģistri un maksimālā jauda kompensācijas iekārtas izvēlei vai rēķina pārbaudei;
    • Lietuvas ražotāja aparāts, apstiprināts pēc LST EN 62052-11, 62053-21 un 62053-23.
    Pārbaudiet pirms lietošanas:
    • vai ievada strāva nepārsniedz 100 A;
    • vai piegādātājs iekasē maksu par reaktīvo enerģiju (ja nē – pietiks ar F14);
    • vai skaitītājs ietilpst uzskaites skapī (325x177x55 mm);
    • vai nepieciešama attālinātās nolasīšanas saskarne un kāda – tā atkarīga no konkrētās skaitītāja komplektācijas;
    • vai konkrētā eksemplāra metroloģiskā atbilstība der norēķinu uzskaitei.
    Svarīgs atgādinājums:
    Skaitītājs uzskaita, bet neaizsargā un nekompensē – ievada aizsardzība un kompensācijas iekārta ir atsevišķi aparāti. Norēķiniem ar piegādātāju der tikai piegādātāja uzstādīts un noplombēts skaitītājs; patstāvīgi uzstādīts aparāts izmantojams kontroluzskaitei.

    BUJ

    Ar ko F34 atšķiras no F14?
    F34 papildus uzskaita reaktīvo enerģiju R+ un R-, kā arī to maksimālo jaudu; F14 – tikai aktīvo.
    Ko nozīmē R+ un R-?
    R+ – no tīkla ņemtā induktīvā reaktīvā enerģija (motori, transformatori), R- – kapacitīvā, atgriezta tīklā (pārkompensācija, kabeļi).
    Vai nepieciešami strāvmaiņi?
    Nē, līdz 100 A skaitītājs tiek pieslēgts tieši.
    Vai pēc tā var izvēlēties kompensācijas iekārtu?
    Jā – R+ maksimums un kWh/kvarh attiecība ļauj aprēķināt nepieciešamo kvar jaudu.
    Vai der norēķiniem ar ESO?
    GAMA 300 saime tiek izmantota ESO uzskaitei, taču norēķiniem ir spēkā piegādātāja uzstādīts un noplombēts skaitītājs. Bāzes F34 kods pats par sevi neapstiprina MID/metroloģisko komplektāciju; norēķinu uzskaitei nepieciešama konkrētā eksemplāra metroloģiskā atbilstība.
    Vai var nolasīt datus attālināti?
    Ražotājs norāda iespēju pieslēgt datu nolasīšanas sistēmai. Datu nolasīšanas saskarne – atkarīga no konkrētās skaitītāja komplektācijas, tāpēc to precizējiet, veicot pasūtījumu.

    Trīsfāžu elektroenerģijas skaitītājs | 100 A

    G3A.144-230.F34 – ELGAMA-ELEKTRONIKA GAMA 300 trīsfāžu elektroniskais skaitītājs ar tiešo pieslēgumu līdz 100 A, 3×230/400 V, ar 4 tarifiem, aktīvās un reaktīvās (R+, R-) enerģijas uzskaiti, maksimālās jaudas reģistriem A+/R+/R-, slodzes profilu un momentāno vērtību rādīšanu. Lietuviešu ražojums, IP51 polikarbonāta korpusā, -40…+60 °C, paredzēts komerciālu un rūpniecības objektu ievada uzskaitei, kur svarīga reaktīvās enerģijas kontrole.

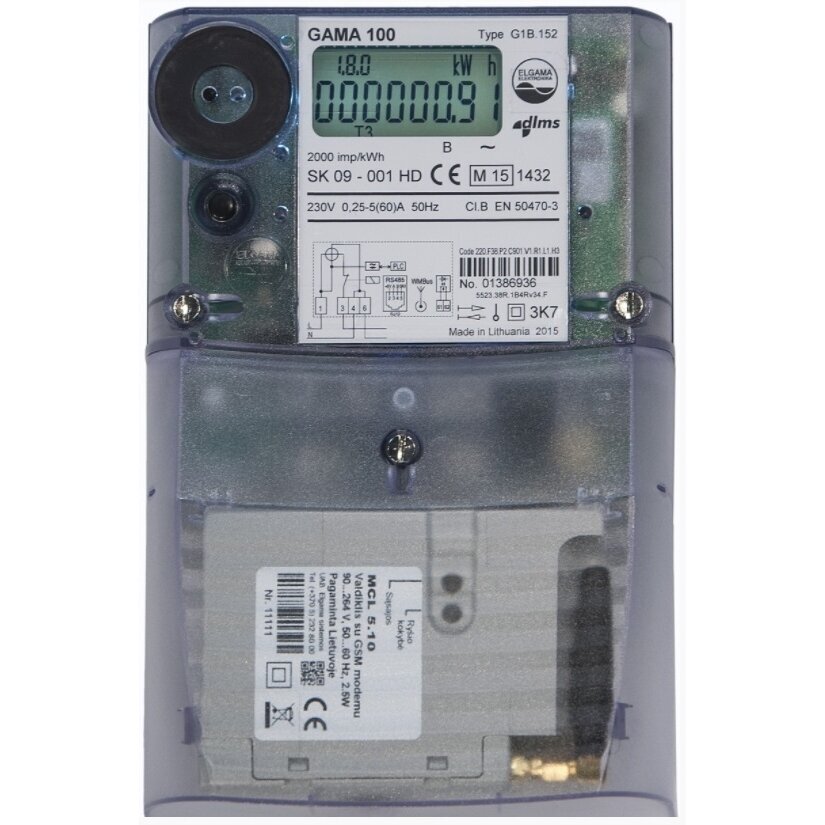

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
