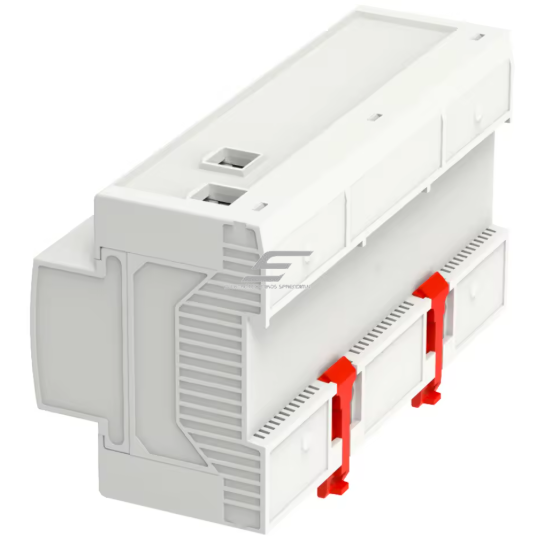

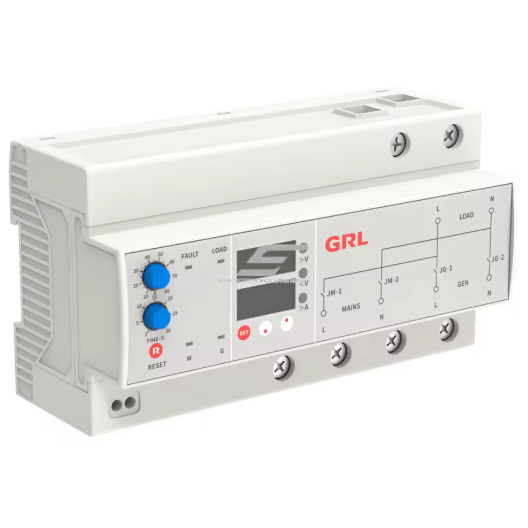

Automātiskais rezerves barošanas pārslēdzējs ATS GRL DNH41 | 1P+N | 10–80 A | 230 V | sprieguma un strāvas displejs | DIN
Kods: ESDNH41Cena 251.63 € ar PVN( 207.96 € bez PVN )Pērc vairāk, maksā mazāk10+ gab. – 94.86 € par gab. -62%GRL DNH41 – vienfāzes automātiskais rezerves barošanas pārslēdzējs 1P+N ar sprieguma un strāvas displeju, regulējamu strāvas robežu 10–80 A un atgriešanās aizturi 1–30 s. Montāža uz DIN sliedes.
-
Automātiskais rezerves barošanas pārslēdzējs ATS GRL DNH41 | 1P+N | 10–80 A | 230 V | sprieguma un strāvas displejs | DIN
GRL DNH41 – vienfāzes automātiskais pārslēdzējs (ATS) 1P+N, kas, pazūdot tīklam, pārslēdz slodzi uz rezerves avotu (visbiežāk ģeneratoru), bet pēc tīkla atjaunošanās – atgriež to atpakaļ. Displejā redzams spriegums un strāva.
Galvenā doma
Saskaņā ar ražotāja datiem pārslēgšana tīkls → rezerve notiek 3 s laikā, bet atpakaļ – pēc regulējamas 1–30 s aiztures, lai tīkls paspētu nostabilizēties. Strāvas robeža regulējama 10–80 A – to pārsniedzot, ieslēdzas pārslodzes signāls.Poli / strāva
1P+N / 10–80 ASpriegums
230 V ACPārslēgšana
3 s → / 1–30 s ←Indikācija
U un I displejsDarbības princips
Kamēr tīkla spriegums ir normāls, slodze tiek barota no tīkla. Pazūdot tīklam, pēc 3 s pārslēdzējs pārslēdzas uz rezerves avotu (ražotāja dati).
Pēc tīkla atjaunošanās slodze tiek atgriezta pēc iestatītās 1–30 s aiztures. Tādējādi tiek novērsta pārslēgšana īslaicīgu tīkla svārstību laikā.
Displejs rāda spriegumu un strāvu, gaismas diodes – kurš avots darbojas, vai slodze tiek barota un vai ir bojājums. Strāvas iestatījums 10–80 A tiek izmantots pārslodzes signālam.
Tehniskie parametri
Tips Automātiskais pārslēdzējs (ATS), 1P+N Ražotājs, modelis GRL – DNH41 Nominālais spriegums AC 230 V Strāvas iestatījums 10–80 A (regulējams) Frekvence 50/60 Hz Izolācijas spriegums Ui AC 500 V Impulsa spriegums Uimp 1,5 kV Tīkls → rezerve 3 s Rezerve → tīkls 1–30 s (regulējama) Kategorijas AC-21A (IEC 60947-3), AC-31B (IEC 60947-6-1) Darba sprieguma robežas 0,75–1,15 Un Pašpatēriņš 4,5 VA (AC 230 V) Vadu šķērsgriezums 16–25 mm² Montāža DIN sliede 35 × 7,5 mm Aizsardzības pakāpe IP20 Darba temperatūra −5…+55 °C Piesārņojuma pakāpe 2 Datu avots GRL tehniskā informācija un katalogs ⚠ Preču zīme – GRL. Tabulā norādīti tikai ražotāja deklarētie parametri; precīzus datus pārbaudiet uz izstrādājuma marķējuma un instrukcijā.Funkcijas
- Automātiska pārslēgšana tīkls → rezerve un atpakaļ
- Regulējama atgriešanās aizture 1–30 s
- Sprieguma un strāvas displejs
- Pārslodzes signāls pēc iestatītās strāvas 10–80 A
- Stāvokļa gaismas diodes (avots, slodze, bojājums)
- Montāža uz DIN sliedes
Pielietojums
- Vienfāzes mājas un viensētas ar ģeneratoru
- Nelieli komercobjekti
- Vienfāzes kritiskās ķēdes (apkure, sūkņi)
Praktisks piemērs
Viensēta ar vienfāzes 6 kW ģeneratoru un 32 A ievadu: tīkls un ģenerators tiek pieslēgti DNH41 ieejām, slodžu sadalne – izejai. Strāvas robežu iestata atbilstoši ģeneratora iespējām, atgriešanās aizturi – piem., 10 s.
Priekšrocības
- Displejs – spriegums un strāva redzami uzreiz
- Regulējama atgriešanās aizture
- Pārslodzes signāls
- Kompakts, DIN
Kam pievērst uzmanību
- Tikai vienfāzes ķēdei
- Pārslēgšana tīkls → rezerve – 3 s (slodze īslaicīgi bez barošanas)
- Ģeneratora palaišanas vadību ražotājs nenorāda
- Uimp 1,5 kV – uzstādīt aiz ievada pārsprieguma aizsardzības
⚡ Droša uzstādīšana
- Uzstādīšana jāveic kvalificētam elektriķim, atslēdzot abus avotus.
- Pirms pārslēdzēja abos ievados uzstādiet īsslēguma un pārslodzes aizsardzību.
- Ģeneratoru mājas elektroinstalācijai pievienojiet tikai caur pārslēdzēju – nekad caur kontaktligzdu.
- Vadu šķērsgriezums – 16–25 mm² saskaņā ar ražotāja datiem; izvēlieties atbilstoši slodzes strāvai.
Kā izvēlēties
Piemērots vienfāzes objektam līdz 80 A. Strāvas iestatījumu izvēlieties atbilstoši ievada aizsardzībai un ģeneratora jaudai.
Piemērots, ja:- objekts ir vienfāzes
- slodzes strāva līdz 80 A
- vēlaties redzēt spriegumu un strāvu
Pārbaudiet:- ievada aizsardzību pirms pārslēdzēja
- vadu šķērsgriezumu (16–25 mm²)
- pārsprieguma aizsardzību
Svarīgi: Precīzus parametrus vienmēr pārbaudiet uz izstrādājuma marķējuma plāksnītes un ražotāja instrukcijā. Šaubu gadījumā konsultējieties ar kvalificētu elektriķi.Biežāk uzdotie jautājumi
Vai DNH41 iedarbina ģeneratoru?
Ražotājs šādu funkciju nenorāda – ģeneratora palaišanu vada tā paša automātika.Kam nepieciešama atgriešanās aizture?
Lai pēc tīkla atjaunošanās slodze netiktu atgriezta pārāk agri – kamēr spriegums nostabilizējas.Vai der trīsfāžu objektam?
Nē, DNH41 ir 1P+N – vienfāzes ķēdei.Vai varat palīdzēt izvēlēties?
Jā. Norādiet tīkla tipu, ievada aizsardzību un ģeneratora jaudu – palīdzēsim izvēlēties piemērotu risinājumu.Automātiskais rezerves barošanas pārslēdzējs ATS GRL DNH41 | 1P+N | 10–80 A | 230 V | sprieguma un strāvas displejs | DIN
GRL DNH41 – vienfāzes ATS ar sprieguma un strāvas displeju, regulējamu atgriešanās aizturi un pārslodzes signālu.
