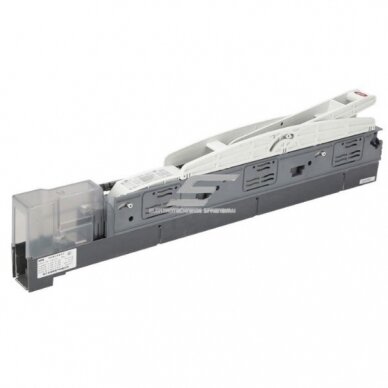

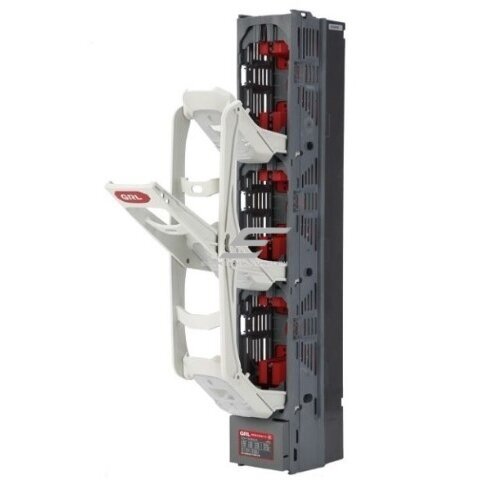

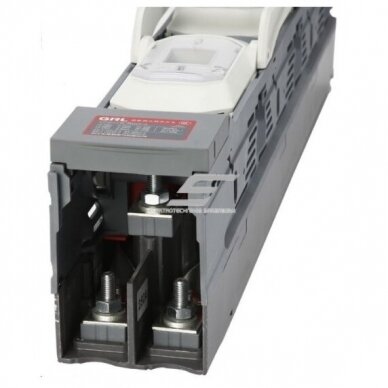

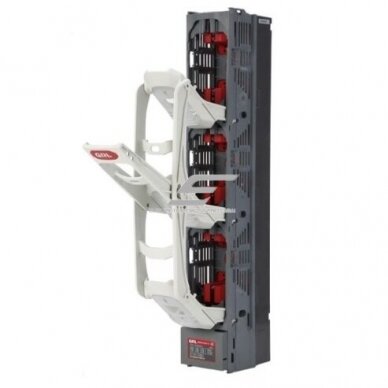

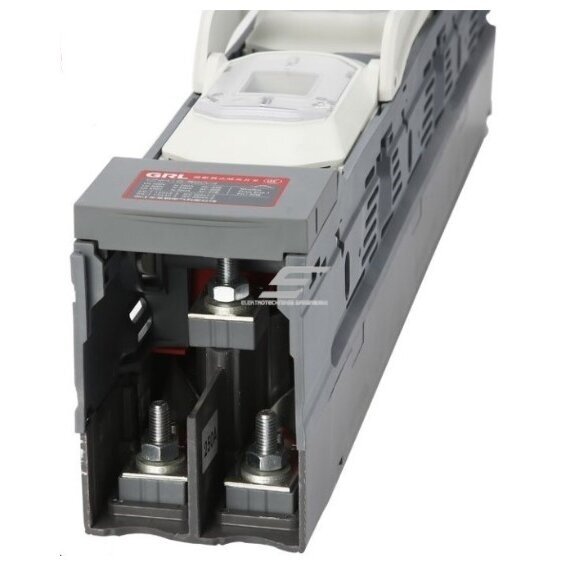

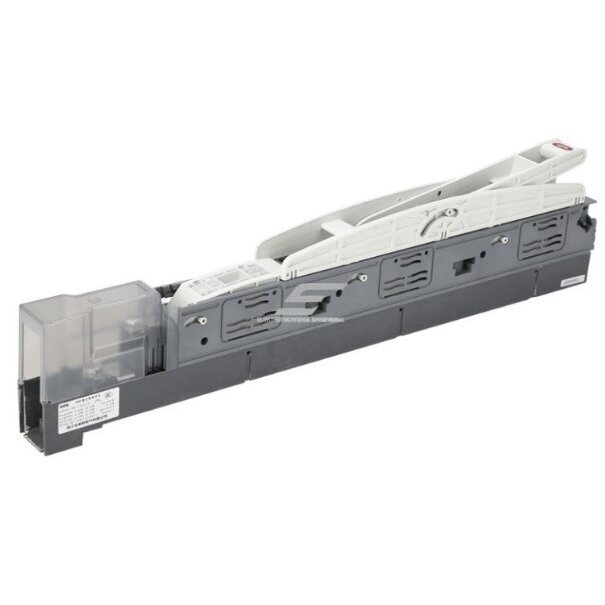

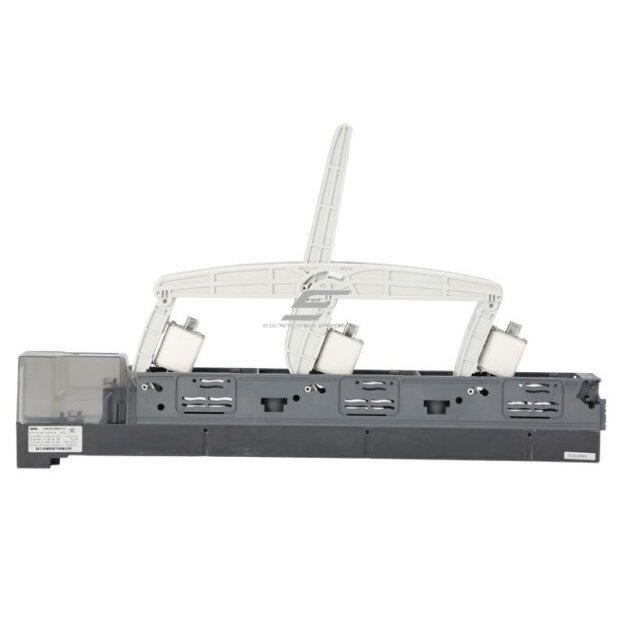

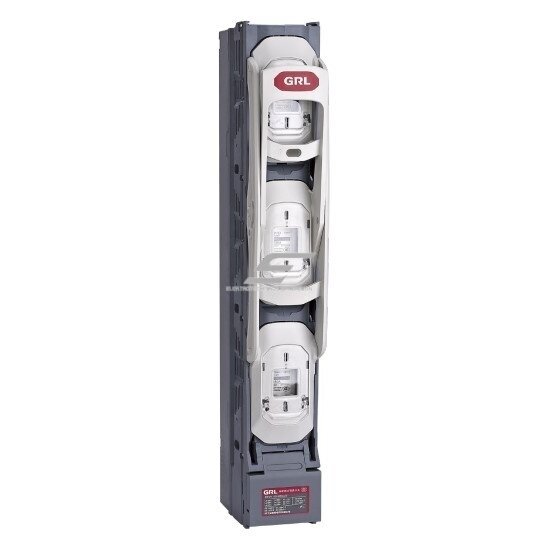

Vertikāls drošinātāju atslēgšanas slēdža turētājs | 3P | 400A | 690V | NH2 drošinātājiem | uz paneļa

Tehniskās specifikācijas:

Elektriskie parametri (ar drošinātāja savienojumu):
Nominālais darba spriegums (Ue): AC400V / AC500V / AC690V
Nominālā darba strāva (Ie): 400A (AC400V), 400A (AC500V), 315A (AC690V)
Termiskā pastāvīgā strāva (Ith): 400A (AC400V), 400A (AC500V), 315A (AC690V)
Lietošanas kategorija: AC-23B, AC-22B, AC-21B
Ierobežotā īsslēguma strāva (Iq): 100kA (AC400V), 100kA (AC500V), 50kA (AC690V)
Izolācijas spriegums (Ui): 1000V
Impulsu izturības spriegums (Uimp): 12 kV
Frekvence: 50/60 Hz
Elektriskais ilgmūžīgums: 200 cikli
Elektriskie parametri (ar vara savienojumu):

Nominālais darba spriegums (Ue): AC500V
Nominālā darba strāva (Ie): 400A
Termiskā pastāvīgā strāva (Ith): 400A
Lietošanas kategorija: AC-23B
Ierobežotā īsslēguma strāva (Icw): 12kA
Izolācijas spriegums (Ui): 1000V
Impulsu izturības spriegums (Uimp): 12 kV
Frekvence: 50/60 Hz
Elektriskais ilgmūžīgums: 200 cikli
Mehāniskie dati:
Mehāniskā izturība: 800 cikli (AC400V / AC500V), 1400 cikli (AC690V)

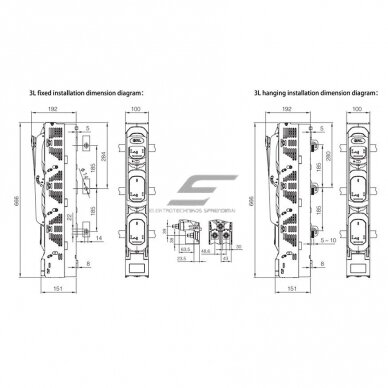

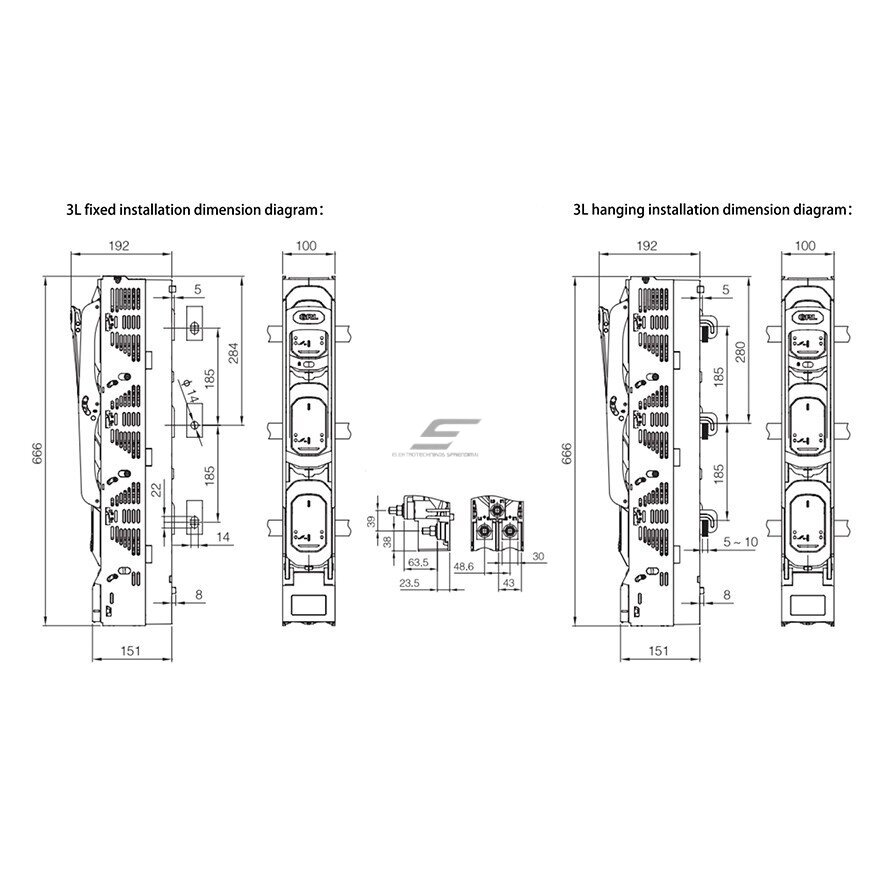

Vara kopņu attālums: 185 mm
Aizsardzības klase: IP20 (atvērts stāvoklis), IP30 (slēgts stāvoklis)
Darba temperatūra: -5°C līdz +55°C
Darba režīms: Nepārtraukta darbība
Vadība: Rokturis
Montāžas tips: Vertikāls
Darba augstums virs jūras līmeņa: ≤2000 m
Piesārņojuma pakāpe: 3
Pārslodzes kategorija: IV

Drošinātāja dati (RT16NTNH – GB/T13539.2, IEC 60269-2):
Darbības strāva (In): 250A (AC400V), 250A (AC500V), 200A (AC690V)
Jaudas zudumi (P): 18W (AC400V), 23W (AC500V), 32W (AC690V)
Papildu funkcijas:
Elektroniskā drošinātāja uzraudzības sistēma (EFM) – pieejama kā papildu funkcija.
Mikroslēdzis atvēršanas un aizvēršanas signāla izvadiem – var tikt integrēts.
Pielietojums:

Rūpnieciskās elektroenerģijas sadales sistēmas
Elektriskie sadales paneļi un apakšstaciju aprīkojums
Pārslodzes un īsslēguma aizsardzība
Drošinātāja slodzes atslēgšanas savienojumi jaudīgām elektroiekārtām
Enerģētikas, ražošanas un rūpniecības objekti, kur nepieciešama droša strāvas atslēgšana
Priekšrocības:

Augsta īsslēguma strāvas robeža – nodrošina augstu aizsardzības līmeni.
Jaudīga strāvas atslēgšana – piemērota lielas slodzes sistēmām.
Integrējams EFM modulis – ļauj elektroniski uzraudzīt drošinātāju stāvokli.
Kompakts vertikāls montāžas dizains – ietaupa vietu elektriskajos sadales paneļos.
Augsts izolācijas līmenis un impulsu sprieguma izturība.
Laba mehāniskā izturība – nodrošina ilgu kalpošanas laiku.

Trūkumi:

Nepieciešams papildu drošinātājs – nav iebūvēta drošinātāja, tas jāpērk atsevišķi.
Tikai vertikāla montāža – var būt neērta dažās sadales paneļu konfigurācijās.
Nepieciešams nodrošināt pareizu savienojumu pievilkšanu – lai izvairītos no slikta kontakta.

Vertikālais drošinātāju atslēgšanas turētājs ir augstas kvalitātes elektriskais atvienotājs, kas paredzēts uzticamai elektroapgādes tīkla aizsardzībai pret pārslodzi un īsslēgumiem. Šī ierīce ir īpaši piemērota rūpnieciskajām sadales sistēmām, kur nepieciešama augsta strāvas atvienošanas kapacitāte un droša aizsardzība. Ar papildu piederumiem, piemēram, elektronisko drošinātāju uzraudzības sistēmu (EFM) vai mikroslēdžiem signālu nodošanai, šo modeli var efektīvi pielāgot dažādām elektroinstalācijām.
