  • Новый товар   Датчик освещённости | 570 нм | ±60° | аналоговый 0…5 В | для импульсного анализатора D105 | smart-MAIC | TEMT6000

    Датчик освещённости | 570 нм | ±60° | аналоговый 0…5 В | для импульсного анализатора D105 | smart-MAIC | TEMT6000

    Артикул: TEMT6000
    Задать вопрос об этом товаре
    Цена 7.55 € с НДС
    ( 6.24 € без НДС )
    Не подходит цена? Предложи свою!

    Аналоговый датчик освещённости на фототранзисторе со спектральной чувствительностью, близкой к человеческому глазу (максимум – 570 нм). Подключается к аналоговому входу D105, питается 5 В от D105, выход 0…5 В. Значение в люксах получают после простой калибровки по двум точкам.

  • Описание

    Датчик освещённости | 570 нм | ±60° | аналоговый 0…5 В | для импульсного анализатора D105 | smart-MAIC | TEMT6000

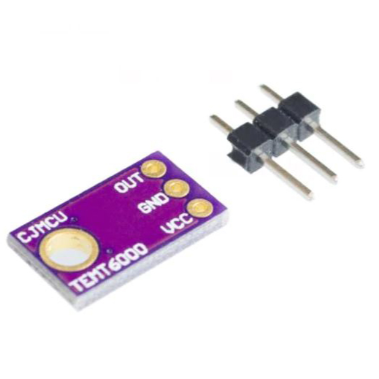

    TEMT6000 – аналоговый датчик освещённости на кремниевом фототранзисторе, чувствительность которого адаптирована к человеческому глазу. Он подключается к аналоговому входу импульсного анализатора smart-MAIC D105 и выдаёт напряжение, пропорциональное освещённости.

    Главная мысль:
    Измерение освещённости позволяет автоматизировать то, что часто делается вручную или по таймеру: включать уличное освещение, свет на лестнице или в витрине только тогда, когда действительно темнеет. D105 получает напряжение датчика, а в облаке его можно пересчитать в люксы по двум опорным значениям. Датчик питается от D105, поэтому отдельный блок не нужен.
    Максимум чувствительности
    570 нм
    Угол чувствительности
    ±60°
    Выход
    аналоговый 0…5 В
    Питание
    5 В DC от D105

    Подключение к D105 и интеграция

    • Аналоговый вход (клемма 5) – Сигнальный вывод датчика подключается к клемме 5 D105 (ADC). Выход 0…5 В не превышает предел аналогового входа D105 (0,1–18 В DC).
    • Питание (клеммы 6 и 1) – VCC – клемма 6 (+5 В от D105), GND – клемма 1. Отдельный блок питания не нужен.
    • Калибровка и данные – D105 показывает напряжение (ADC). Для люксов измерьте два опорных значения люксметром или приложением на телефоне и введите формулу в облачной панели. Данные доступны через API и MQTT.

    Принцип работы

    Датчик крепится там, где нужно оценивать свет – у окна, на улице в защитном колпаке или под светильником – и тремя проводами подключается к клеммам 6, 5 и 1 D105.

    Фототранзистор пропускает ток, пропорциональный падающему свету, а модуль преобразует его в напряжение 0…5 В. D105 измеряет это напряжение аналоговым входом.

    В облаке видна кривая освещённости (в вольтах или, после калибровки, в люксах), можно настроить включение реле D105 в сумерках или уведомление, если свет горит не вовремя.

    Чем полезен TEMT6000?
    Это самый дешёвый способ дать D105 «глаза»: история освещённости, определение дня и ночи и управление светом без отдельного фотореле. Чувствительность датчика близка к человеческому глазу, поэтому показания соответствуют тому, как свет воспринимает человек.

    Технические характеристики

    Тип товара Аналоговый датчик освещённости
    Производитель / модель smart-MAIC / TEMT6000
    Чувствительный элемент кремниевый NPN-фототранзистор (TEMT6000)
    Длина волны максимальной чувствительности 570 нм
    Угол чувствительности ±60°
    Выход аналоговый 0…5 В
    Питание 5 В DC (от клеммы 6 D105)
    Рабочая температура −40…+85 °C
    Подключение к D105 аналоговый вход, клемма 5 (ADC); GND – 1, +5 В – 6
    Расчёт люксов по калибровке в двух точках в облачной панели

    Основные функции

    • Чувствительность как у человеческого глаза – показания соответствуют видимому свету.
    • Широкий угол ±60° – оценивает общую освещённость, а не узкую точку.
    • Питание от D105 – без отдельного блока.
    • Управление освещением – реле D105 включает свет в сумерках.
    • История освещённости – видно, когда и сколько было света.
    • Калибровка в люксы – простая формула по двум точкам.

    Чем отличается от похожих товаров?

    • D105 Solar – Измеряет мощность солнечного излучения 0…2000 Вт/м² по RS485, нужно 12–24 В DC; подходит для энергетической оценки, TEMT6000 – для освещённости.
    • G1/4 / mH2O / pH / TDS – Тоже подключаются к аналоговому входу; у D105 один такой вход, поэтому вместе с TEMT6000 их подключить не получится.
    • DHT22 – Измеряет температуру и влажность по 1-Wire; не конкурирует с TEMT6000 за вход и может работать вместе с ним.

    Где применяется?

    • Управление уличным и дворовым освещением
    • Лестничные клетки и коридоры
    • Витрины магазинов и рекламные конструкции
    • Теплицы – контроль уровня света
    • Офисы и склады – контроль освещения
    • Помещения для животных – режим дня и ночи
    • Домашняя автоматика

    Применение по задачам

    Администратору многоквартирного дома.
    Свет на лестнице или во дворе включается только после наступления темноты – без перенастройки таймера каждый сезон.
    Владельцу торговой точки.
    Подсветка витрины или вывески работает по реальному дневному свету, а в истории видно, когда она была включена.
    Тепличному хозяйству.
    История уровня освещённости – проще решить, когда нужна досветка.

    Практическое применение

    Если дворовые светильники сейчас управляются таймером и включаются слишком рано или поздно, подключите TEMT6000 к аналоговому входу D105, а реле D105 – к катушке контактора освещения. Затем задайте порог, ниже которого реле включается, и свет будет гореть только тогда, когда действительно стемнеет.

    Плюсы

    • Чувствительность, близкая к человеческому глазу
    • Широкий угол чувствительности ±60°
    • Питание 5 В от D105, без дополнительного блока
    • Выход 0…5 В подходит для аналогового входа D105
    • Рабочая температура −40…+85 °C
    • Простая калибровка в люксы

    Минусы / ограничения

    • Занимает единственный аналоговый вход D105 – вместе с датчиками G1/4, mH2O, pH или TDS не подключается.
    • Показывает напряжение; для люксов нужна калибровка пользователем – это не сертифицированный люксметр.
    • Аналоговый вход D105 измеряет от 0,1 В, поэтому очень слабая освещённость может не различаться.
    • Для оценки солнечной энергии (Вт/м²) подходит D105 Solar, а не TEMT6000.

    Указания по безопасности и монтажу

    • Подключайте датчик только при выключенном питании D105.
    • Соблюдайте схему: VCC – клемма 6, сигнал – 5, GND – 1.
    • Нагрузка реле D105 < 50 Вт – более мощное освещение управляйте через контактор.
    • На улице монтируйте в прозрачном защитном колпаке, защищайте от влаги и загрязнений.
    • Не направляйте датчик на управляемые светильники – их свет исказит измерение.

    Краткий гид по выбору

    570 нм
    ±60°
    0…5 В
    5 В от D105
    Подходит, если нужно:
    • управления освещением по дневному свету
    • истории уровня освещённости
    • определения дня и ночи для автоматики
    Проверьте перед использованием:
    • свободен ли аналоговый вход D105
    • не превышает ли управляемая нагрузка 50 Вт (иначе – контактор)
    • есть ли люксметр или приложение для калибровки
    Важное напоминание: TEMT6000 работает только с D105 (не с D101 или D103), не измеряет солнечную энергию (Вт/м²) и без калибровки показывает не люксы, а напряжение.

    Часто задаваемые вопросы

    К какому входу D105 подключается датчик?
    К аналоговому входу – клемме 5 (ADC).
    Нужно ли отдельное питание?
    Нет, датчик питается 5 В от клеммы 6 D105.
    Как получить люксы?
    Измерьте два опорных значения люксметром или приложением и введите формулу производителя в облачной панели.
    Можно ли одновременно подключить датчик давления или pH?
    Нет, у D105 один аналоговый вход.
    Может ли реле D105 напрямую включать освещение?
    Только до 50 Вт; для большей нагрузки используйте контактор.
    Подходит ли для измерения солнечного излучения?
    Нет, для солнечного излучения (Вт/м²) предназначен D105 Solar.

    Датчик освещённости TEMT6000 для анализатора smart-MAIC D105

    TEMT6000 – аналоговый датчик освещённости (570 нм, ±60°, 0…5 В), подключается к аналоговому входу D105 и питается 5 В. История освещённости и управление светом по дневному свету.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
