  • Однофазное реле напряжения | 1F | 63 А (макс. 80 А) | U> 210–270 В | U< 120–200 В | красный индикатор | DIN | DigiTOP | VP-63A G3R

    Артикул: VP-63A G3R
    Штрих-код: 4820118381480

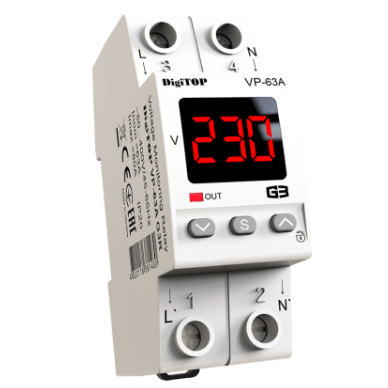

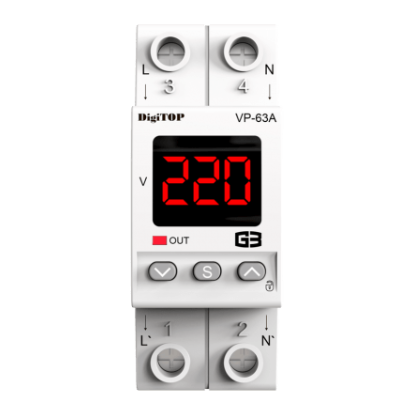

    DigiTOP VP-63A G3R – однофазное цифровое реле напряжения для установки в щит на DIN-рейку.

  • Однофазное реле напряжения | 1F | 63 А (макс. 80 А) | U> 210–270 В | U< 120–200 В | красный индикатор | DIN | DigiTOP | VP-63A G3R

    DigiTOP VP-63A G3R – однофазное цифровое реле напряжения для установки в щит на DIN-рейку. Весь ток нагрузки проходит через его контакт (63 А (кратковременно до 80 А)), поэтому реле защищает всю квартиру, группу дома или отдельный прибор. Когда напряжение выходит за установленные пределы, реле отключает нагрузку, а после нормализации напряжения снова включает её через заданную задержку.

    Главное:
    Самая частая причина поломки дорогой техники – обрыв нуля в трёхфазном вводе или длительное повышенное либо пониженное напряжение. VP-63A G3R отключает такое напряжение за сотые доли секунды, пока электроника котла, холодильник или телевизор не пострадали, а цифровой индикатор постоянно показывает реальное напряжение сети.
    Ток нагрузки
    63 А (макс. 80 А)
    Пределы напряжения
    U> 210–270 В, U< 120–200 В
    Задержка включения
    5–600 с
    Ширина
    2 модуля DIN

    Принцип работы

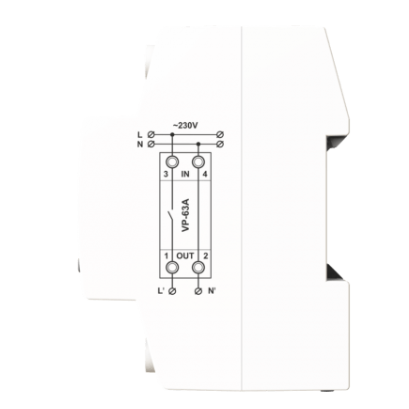

    Реле устанавливается в щите после вводного автоматического выключателя: фаза и ноль – на вход, защищаемая нагрузка – на выход. Микроконтроллер постоянно измеряет напряжение сети и показывает его на индикаторе.

    Если напряжение превышает верхний предел (210–270 В) или падает ниже нижнего (120–200 В), реле отключает нагрузку: выше верхнего предела – за сотые доли секунды, при 120–170 В – до 1 с, ниже 120 В – мгновенно.

    После возвращения напряжения в норму нагрузка включается через заданную задержку (5–600 с). Для холодильников, тепловых насосов и кондиционеров производитель рекомендует задержку не менее 300 с.

    Чем полезно реле VP-63A G3R?
    Защищает все подключённые после него приборы от обрыва нуля, повышенного и пониженного напряжения, а на индикаторе всегда видно напряжение сети.

    Технические характеристики

    Тип товара Однофазное цифровое реле напряжения (силовое)
    Производитель / модель DigiTOP / VP-63A G3R (G3 – третье поколение)
    Сеть 1F, 230 В AC
    Номинальный ток нагрузки 63 А
    Максимальный ток нагрузки 80 А
    Номинальная мощность (активная нагрузка) 13,9 кВт
    Измеряемое напряжение 50–400 В
    Верхний предел U> 210–270 В (заводской 250 В)
    Нижний предел U< 120–200 В (заводской 170 В)
    Время отключения ниже предела до 1 с (120–170 В), мгновенно ниже 120 В
    Задержка включения 5–600 с, шаг 5 с (заводская 15 с)
    Погрешность измерения напряжения до 1 %
    Индикатор LED, красный
    Защита от перегрева отключает нагрузку при 70 °C, включает после остывания до 60 °C
    Режим частоты 50 Гц (бытовая сеть) или Auto (генераторы), 45–65 Гц
    Собственное потребление до 1,5 Вт
    Максимальное сечение провода 16 мм²
    Момент затяжки клемм 2,2 ± 0,2 Н·м
    Ширина 2 модуля DIN по 17,5 мм
    Размеры 90 × 35 × 67 мм
    Монтаж DIN-рейка 35 мм
    Рабочая температура −25…+50 °C
    Степень защиты IP20 (во влажных помещениях – только в герметичном щите)
    Срок службы 10 лет
    Гарантия производителя 5 лет

    Основные функции

    • Защита от повышенного напряжения – при обрыве нуля или аварии в сети приборы отключаются до того, как сгорят их блоки питания.
    • Защита от пониженного напряжения – компрессоры и насосы не работают при напряжении, при котором двигатели перегреваются.
    • Регулируемая задержка включения 5–600 с – компрессор запускается только после выравнивания давления, техника не включается-выключается при нестабильной сети.
    • Цифровой индикатор напряжения – сразу видно, проблема в сети или в доме.
    • Защита от перегрева – при 70 °C внутри реле нагрузка отключается, на индикаторе – «Hot».
    • Память последнего срабатывания – можно посмотреть, при каком напряжении было отключение; настройки сохраняются при пропадании питания.
    • Работа с генератором – режим частоты Auto и регулируемая задержка отключения для нестабильного источника.
    • Блокировка кнопок – настройки не изменят случайно посторонние.

    Где применяется?

    • Вводы квартир и домов (после вводного автоматического выключателя)
    • Электроника газовых и твердотопливных котлов, тепловых насосов
    • Холодильники, морозильники, кондиционеры
    • Дачи и дома со слабой или длинной воздушной линией
    • Сдаваемое жильё и объекты без постоянного присмотра
    • Офисы, питание серверов и систем безопасности
    • Группы с питанием от генератора

    Применение по задачам

    Владельцу дома или квартиры.
    Один прибор защищает всю технику от обрыва нуля и скачков напряжения.
    Электрику.
    Простой монтаж после вводного автомата, пределы и задержка настраиваются кнопками за несколько минут.
    Владельцу дачи.
    В слабой сети индикатор показывает реальное напряжение, а техника не включается-выключается без причины.

    Практическое применение

    В доме трёхфазный ввод, однофазная техника распределена по фазам. Если в щите выгорает контакт нуля, на одной фазе напряжение поднимается до 300–380 В. VP-63A G3R отключает нагрузку, пока не сгорели контроллер котла и блоки питания, а после восстановления нуля техника включается через заданную задержку. В трёхфазном доме такое реле ставят на каждую фазу, от которой питается однофазная техника, либо вместо них – трёхфазное реле напряжения.

    Плюсы

    • Вся нагрузка через реле – дополнительный контактор не нужен
    • Быстрое отключение при превышении верхнего предела
    • Регулируемые пределы и задержка включения
    • Цифровой индикатор напряжения
    • Компактный DIN-корпус
    • Встроенная защита от перегрева
    • Гарантия производителя 5 лет

    Минусы / ограничения

    • Не защищает от молнии и кратковременных импульсов – нужен УЗИП (SPD)
    • Не заменяет автоматический выключатель и УЗО (RCD)
    • Однофазное – в трёхфазном доме нужно реле на каждую фазу или трёхфазное реле
    • IP20 – только в сухом щите
    • Не измеряет ток – для ограничения нагрузки выбирайте серию VA

    Замечания по безопасности и монтажу

    • Монтируйте только после отключения ввода и проверки отсутствия напряжения; работы выполняет квалифицированный электрик.
    • Перед реле должен стоять автоматический выключатель с номинальным током не больше номинального тока реле.
    • Для многожильных проводов используйте наконечники, клеммы затягивайте с моментом, указанным производителем.
    • Не перепутайте фазу и ноль – иначе после отключения реле фаза останется на оборудовании.
    • Устройство защиты от импульсных перенапряжений (УЗИП) ставьте перед реле, ближе к вводу.
    • Не устанавливайте во влажной, вибрирующей или взрывоопасной среде.

    Быстрый гид по выбору

    1F | 230 В
    63 А | макс. 80 А
    U> 210–270 В
    U< 120–200 В
    задержка 5–600 с
    Подходит, когда нужно:
    • защитить квартиру, дом или группу от обрыва нуля
    • защитить котёл, холодильник, тепловой насос
    • видеть напряжение сети в щите
    Проверьте перед использованием:
    • ток вводного автомата ≤ 63 А
    • есть ли УЗИП (SPD)
    • для компрессоров задержка ≥ 300 с
    Важное напоминание: реле напряжения не заменяет УЗИП, автоматический выключатель и УЗО – каждый защищает от своей опасности.

    Частые вопросы

    Защищает ли реле от молнии?
    Нет – импульс молнии длится микросекунды, от него защищает УЗИП (SPD).
    Какое реле выбрать под автоматический выключатель?
    Номинальный ток реле должен быть не меньше тока стоящего перед ним автомата – VP-63A G3R подходит для автомата до 63 А.
    Какую задержку включения установить?
    Для холодильников и компрессоров – не менее 300 с, для освещения и электроники достаточно 15–30 с.
    Почему реле часто отключается?
    Скорее всего, слишком узкие пределы для слабой сети – сначала измерьте напряжение сети, потом корректируйте пределы.
    Можно ли установить в трёхфазном доме?
    Да – однофазное реле ставится на каждую фазу, от которой питается защищаемое оборудование.
    Заменяет ли реле УЗО?
    Нет – от поражения током людей защищает только УЗО (RCD).

    Однофазное реле напряжения | 1F | 63 А (макс. 80 А) | U> 210–270 В | U< 120–200 В | красный индикатор | DIN | DigiTOP | VP-63A G3R

    Однофазное реле напряжения DigiTOP VP-63A G3R – защита от обрыва нуля, повышенного и пониженного напряжения для квартиры, дома или отдельной группы с цифровым индикатором напряжения.
