  • Однофазное реле напряжения и тока | 1F | 1–40 А | U> 221–300 В | U< 150–219 В | DIN | Tomzn | ETVPS1-40C

    Артикул: ETVPS1-40C

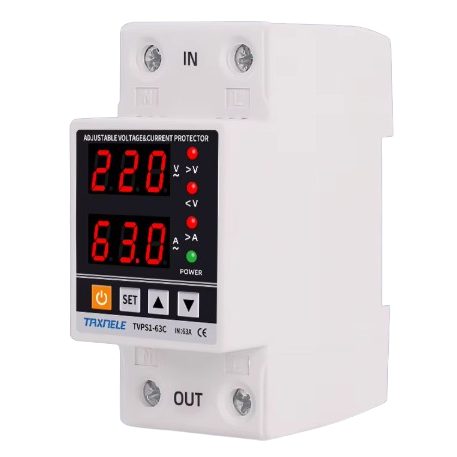

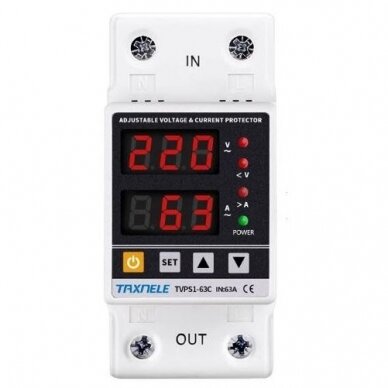

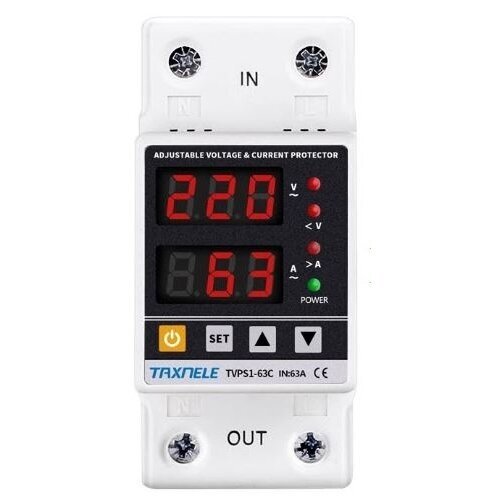

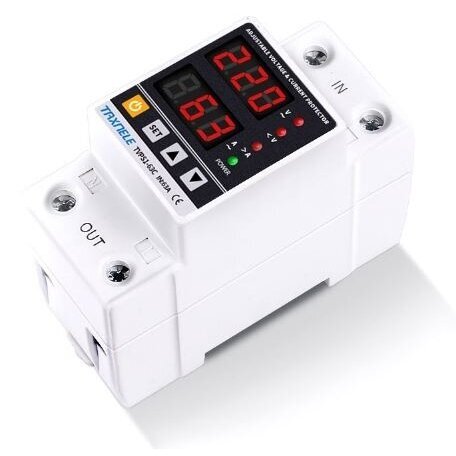

    Tomzn ETVPS1-40C – однофазное цифровое реле напряжения для установки в щит на DIN-рейку.

  • Однофазное реле напряжения и тока | 1F | 1–40 А | U> 221–300 В | U< 150–219 В | DIN | Tomzn | ETVPS1-40C

    Tomzn ETVPS1-40C – однофазное цифровое реле напряжения для установки в щит на DIN-рейку. Через его контакт проходит вся нагрузка защищаемой цепи, поэтому оно напрямую отключает квартиру, группу дома или отдельный прибор. Помимо напряжения, оно измеряет ток нагрузки и отключает цепь при превышении заданного порога.

    Главное:
    Обрыв нуля в трёхфазном вводе или длительное повышенное либо пониженное напряжение – самая частая причина поломки дорогой техники. Силовое реле отключает такое напряжение раньше, чем пострадают электроника котла, холодильник или компьютер.
    Ток нагрузки
    1–40 А (40 А)
    Пределы напряжения
    U> 221–300 В · U< 150–219 В
    Сеть / питание
    1F, 230 В AC, 50/60 Гц (2P)
    Функции
    ограничение тока

    Принцип работы

    Реле устанавливается после вводного автоматического выключателя: фаза и ноль – на вход, защищаемая нагрузка – на выход. Микроконтроллер постоянно измеряет напряжение сети и показывает его на индикаторе.

    Когда напряжение выходит за заданные пределы U> / U<, нагрузка отключается после заданной задержки. При превышении заданного тока нагрузка также отключается – так ограничивается потребляемая мощность.

    Когда параметры возвращаются в норму, нагрузка включается после заданной задержки. Для компрессоров установите задержку не менее 3 мин.

    Чем полезно Tomzn ETVPS1-40C?
    Одно силовое реле защищает все подключённые после него приборы от обрыва нуля и колебаний напряжения без дополнительного контактора.

    Технические характеристики

    Тип товара Однофазное цифровое реле напряжения и тока (силовое)
    Производитель / код Tomzn / ETVPS1-40C
    Сеть 1F, 230 В AC, 50/60 Гц (2P)
    Настройка ограничения тока (заводская) 1–40 А (40 А)
    Порог перенапряжения U> (заводской) 221–300 В, OFF (280 В)
    Возврат после перенапряжения (заводской) 220–299 В (250 В)
    Задержка отключения по напряжению 0,1–10 с (0,1 с)
    Порог пониженного напряжения U< (заводской) 150–219 В, OFF (160 В)
    Возврат после пониженного напряжения (заводской) 151–220 В (180 В)
    Задержка отключения по току 0,1–512 с (5 с)
    Задержка включения (заводская) 2–10 с (2 с)
    Задержка восстановления (заводская) 2–120 с (60 с)
    Собственное потребление < 2 Вт
    Коммутационный ресурс (циклов) ≥ 100 000
    Индикатор / индикация LED (V, A)

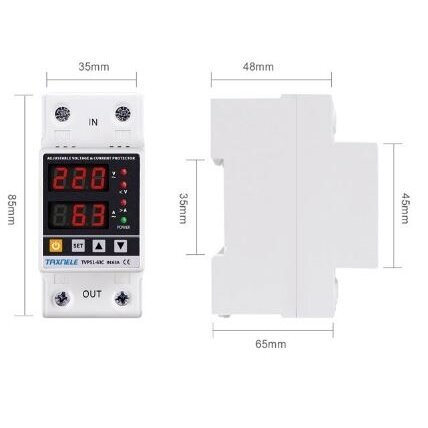

    Монтаж DIN 35 мм

    Основные функции

    • Силовое реле – вся нагрузка через реле, дополнительный контактор не нужен.
    • Защита от повышенного и пониженного напряжения – приборы отключаются при обрыве нуля или аварии сети.
    • Ограничение тока – перегруженная цепь отключается, потребляемая мощность ограничивается.
    • Цифровой индикатор или индикация – состояние видно сразу.

    Где применяется?

    • Вводы квартир и домов (после вводного автоматического выключателя)
    • Электроника котлов и тепловых насосов
    • Холодильники, морозильники, кондиционеры
    • Дачи со слабой сетью
    • Офисы, серверы, системы безопасности
    • Сдаваемое жильё и объекты без присмотра

    Применение по задачам

    Владельцу дома или квартиры.
    Один прибор защищает всю технику от обрыва нуля и скачков напряжения.
    Электрику.
    Простой монтаж после вводного автомата, пределы задаются кнопками.
    Владельцу дачи.
    В слабой сети видно реальное напряжение, техника не включается-выключается без причины.

    Практическое применение

    В доме трёхфазный ввод, однофазная техника распределена по фазам. При выгорании контакта нуля напряжение на одной фазе поднимается до 300–380 В – Tomzn ETVPS1-40C отключает нагрузку, пока не сгорели контроллер котла и блоки питания, а после восстановления нуля техника включается через заданную задержку.

    Плюсы

    • Вся нагрузка через реле
    • Регулируемые пределы и задержки
    • Автоматическое повторное включение
    • Компактный DIN-корпус

    Минусы / ограничения

    • Не защищает от молнии и кратковременных импульсов – нужен УЗИП (SPD)
    • Не заменяет автоматический выключатель и УЗО
    • Однофазное – в трёхфазном доме нужно реле на каждую фазу
    • IP20 – только в сухом щите
    • Производитель не публикует полный технический паспорт – параметры по спецификации поставщика

    Замечания по безопасности и монтажу

    • Монтируйте только после отключения ввода и проверки отсутствия напряжения; работы выполняет квалифицированный электрик.
    • Перед реле – автоматический выключатель с током не больше номинального тока реле.
    • Не перепутайте фазу и ноль.
    • УЗИП (SPD) устанавливайте перед реле.
    • Для компрессоров задержка включения – не менее 3 мин.

    Быстрый гид по выбору

    1F
    1–40 А
    U> 221–300 В
    U< 150–219 В
    Подходит, когда нужно:
    • защитить квартиру, дом или группу от обрыва нуля
    • защитить котёл, холодильник, электронику
    • видеть напряжение сети
    Проверьте перед использованием:
    • ток вводного автомата ≤ 40 А
    • установлен ли УЗИП (SPD)
    Важное напоминание: реле напряжения не заменяет УЗИП, автоматический выключатель и УЗО.

    Частые вопросы

    Защищает ли реле от молнии?
    Нет – от импульсов молнии защищает УЗИП (SPD).
    Какой ток выбрать?
    Номинальный ток реле должен быть не меньше тока стоящего перед ним автомата – Tomzn ETVPS1-40C подходит для автомата до 40 А.
    Какую задержку включения установить?
    Для компрессоров – не менее 3 мин, для электроники и освещения достаточно 10–30 с.
    Почему реле часто отключается?
    Скорее всего, пределы слишком узкие для слабой сети – сначала измерьте напряжение сети.
    Подходит ли для трёхфазного дома?
    Да – реле ставится на каждую фазу, от которой питается защищаемое оборудование, или выбирайте трёхфазное реле.
    Заменяет ли реле УЗО?
    Нет – от поражения током людей защищает только УЗО (RCD).

    Однофазное реле напряжения и тока | 1F | 1–40 А | U> 221–300 В | U< 150–219 В | DIN | Tomzn | ETVPS1-40C

    Tomzn ETVPS1-40C – защита однофазной цепи от обрыва нуля, повышенного и пониженного напряжения.
