    Модульное реле контроля напряжения | чередования фаз | защитное реле | 3x380В | 260-360В | 400-460В | DIN

    Артикул: ES-GK-04FN
    Задать вопрос об этом товаре
    Цена 33.69 € с НДС
    ( 27.84 € без НДС )
    Покупайте больше, платите меньше
    5+ шт.  – 27.83 € за шт. -17%
    Не подходит цена? Предложи свою!

    Трёхфазное реле контроля напряжения и чередования фаз, предназначенное для сетей 3×380 В AC с нейтралью. Защищает электрооборудование от пониженного и повышенного напряжения, а также неправильного чередования фаз. Регулируемый порог пониженного напряжения — 260–360 В, повышенного — 400–460 В, задержка срабатывания — 0,1–10 с. Оснащено переключающим контактом реле 5 А / 250 В AC, автоматическим сбросом и светодиодной индикацией. Устанавливается на DIN-рейку 35 мм и подходит для цепей управления двигателями, насосами, компрессорами, контакторами и системами промышленной автоматики.

  • Описание

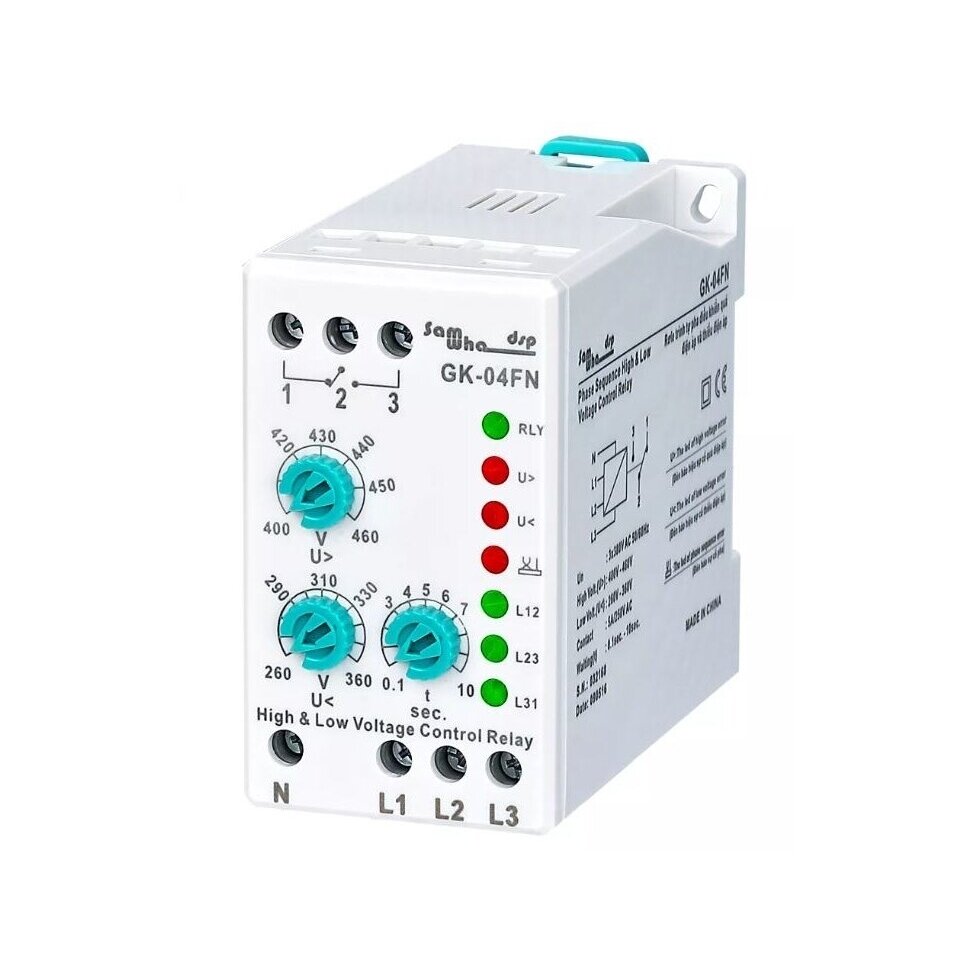

    Трёхфазное реле контроля напряжения и чередования фаз | 3x380VAC+N | DIN

    Трёхфазное реле контроля напряжения и чередования фаз | 3x380V AC + N | Защита от перенапряжения, пониженного напряжения и неправильного чередования фаз

    Трёхфазное реле контроля напряжения и чередования фаз – это защитное устройство, предназначенное для защиты трёхфазных электрических сетей и подключённого к ним чувствительного оборудования от недопустимого сетевого напряжения и неправильного чередования фаз. Реле контролирует фазное напряжение и позволяет устанавливать нижний и верхний допустимые пределы напряжения. Когда параметры сети находятся в допустимом диапазоне и чередование фаз правильное, выходное реле активируется. При обнаружении перенапряжения, пониженного напряжения или неправильного чередования фаз управляющий контакт после установленной задержки переключается в защитное состояние.

    Защита трёхфазной сети от нарушений напряжения и неправильного чередования фаз

    Устройство позволяет установить порог защиты от пониженного напряжения в диапазоне от 260V до 360V AC и порог защиты от повышенного напряжения от 400V до 460V AC. Задержка срабатывания регулируется от 0.1 до 10 секунд. Реле также контролирует чередование фаз и не позволяет активировать выход, если фазы подключены в неправильной последовательности. После устранения неисправности устройство автоматически восстанавливает работу.

    3x380V AC + N
    Контролируемая сеть
    260 – 360V
    Порог пониженного напряжения U<
    400 – 460V
    Порог повышенного напряжения U>
    0.1 – 10s
    Задержка срабатывания

    Принцип работы и функции

    Функция / Блок Параметры / Режимы Описание / Назначение в системе
    Контроль пониженного напряжения (U<) Регулируемый 260 – 360V AC Если напряжение сети опускается ниже установленного порога, реле отключается после заданной задержки и защищает подключённое оборудование.
    Контроль повышенного напряжения (U>) Регулируемый 400 – 460V AC Если напряжение сети превышает установленный порог, выход реле после заданной задержки переключается в защитное состояние.
    Контроль чередования фаз Контроль последовательности 3 фаз Выход реле не активируется, если последовательность фаз L1, L2 и L3 неправильная.
    Задержка срабатывания Регулируемая 0.1 – 10s Позволяет избежать ненужного срабатывания реле из-за кратковременных колебаний напряжения сети.
    Автоматическое восстановление Auto Reset После возврата параметров сети в допустимые пределы и при правильном чередовании фаз устройство автоматически восстанавливает работу реле.
    LED-индикация LED-индикаторы Визуально информируют о состоянии устройства и выхода реле.

    Как работает контроллер?

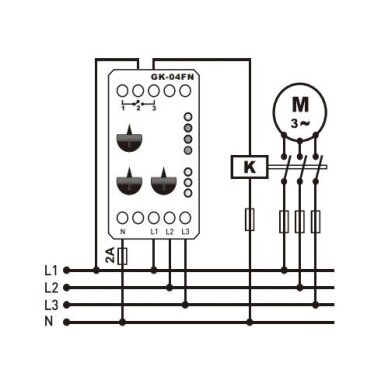

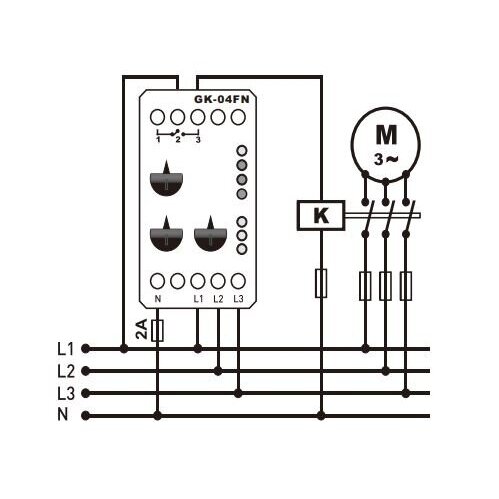

    1. Подключите устройство к трёхфазной сети 3x380V AC + N согласно предоставленной электрической схеме подключения.
    2. Установите желаемый порог защиты от пониженного напряжения U< в диапазоне от 260V до 360V AC.
    3. Установите желаемый порог защиты от повышенного напряжения U> в диапазоне от 400V до 460V AC.
    4. Установите необходимую задержку срабатывания от 0.1 до 10 секунд.
    5. Если параметры напряжения сети соответствуют установленным пределам и чередование фаз правильное, загорается LED-индикатор реле и выход реле активируется.
    6. Если напряжение опускается ниже установленного порога U<, превышает порог U> или обнаруживается неправильное чередование фаз, выход реле переходит в защитное состояние.
    7. После устранения неисправности и возврата параметров сети в допустимый диапазон реле автоматически восстанавливает работу.
    Защита от неправильного чередования фаз

    Устройство дополнительно контролирует чередование фаз трёхфазной сети. Если фазы L1, L2 и L3 подключены в неправильной последовательности, выход реле не активируется. Эта функция особенно важна для трёхфазных электродвигателей, насосов, компрессоров и другого оборудования, направление вращения которого зависит от чередования фаз.

    Работа защиты по напряжению

    Когда контролируемое напряжение находится между установленными пределами U< и U>, выход реле остаётся активным. Если напряжение выходит за установленные пределы, устройство начинает отсчёт заданного времени задержки. Если нарушение сохраняется до окончания задержки, реле отключается. После нормализации напряжения сети устройство автоматически возвращается в рабочее состояние.

    Состояния контактов реле

    Состояние реле Состояние контактов
    Нормальная работа / реле активировано Контакты 1 – 2 разомкнуты, контакты 2 – 3 замкнуты.
    Срабатывание защиты / реле отключено Контакты 1 – 2 замкнуты, контакты 2 – 3 разомкнуты.

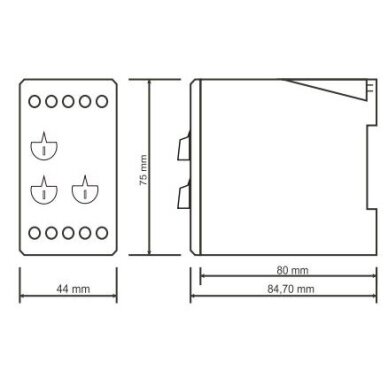

    Технические характеристики

    Контролируемое напряжение 3x380V AC + Neutral
    Рабочая частота 50/60Hz
    Настройка пониженного напряжения (U<) 260V – 360V AC
    Настройка повышенного напряжения (U>) 400V – 460V AC
    Контроль чередования фаз Да
    Задержка срабатывания 0.1 – 10 секунд (регулируемая)
    Восстановление Автоматическое (Auto Reset)
    Индикация LED
    Выход реле 1-SPDT (1 переключающий контакт)
    Нагрузка контактов 5A / 250V AC (резистивная нагрузка)
    Электрическая долговечность при номинальной нагрузке AC1 1x105 циклов
    Рабочая температура -20°C ~ +55°C

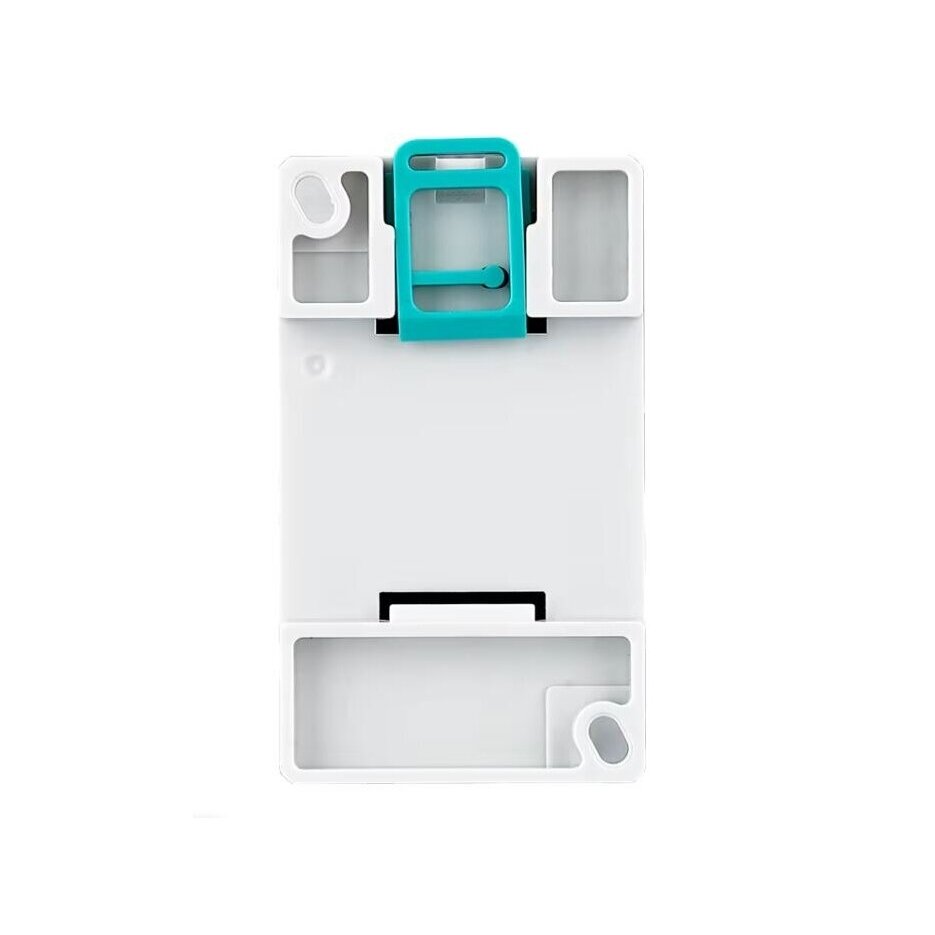

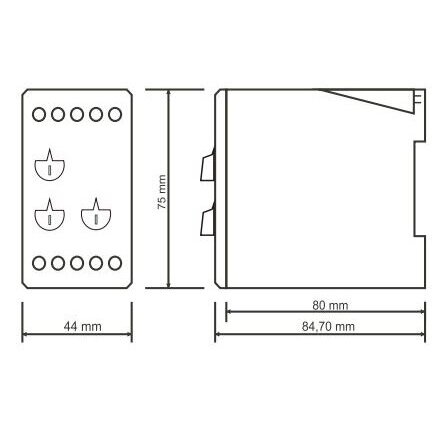

    Монтаж DIN-рейка 35mm
    Сечение кабеля До 2.5mm²
    Рабочая высота <2000m над уровнем моря
    Вес <250g

    Преимущества

    • Одно устройство контролирует как пониженное, так и повышенное напряжение трёхфазной сети.
    • Встроенный контроль чередования фаз помогает защитить трёхфазные двигатели от неправильного направления вращения.
    • Регулируемый порог защиты от пониженного напряжения от 260V до 360V AC.
    • Регулируемый порог защиты от повышенного напряжения от 400V до 460V AC.
    • Регулируемая задержка 0.1 – 10 секунд снижает вероятность ненужных срабатываний из-за кратковременных колебаний сети.
    • Автоматическое восстановление после устранения сетевого нарушения.
    • Переключающий контакт реле 1-SPDT обеспечивает гибкую интеграцию в цепи управления контакторами и автоматикой.
    • Стандартный монтаж на DIN-рейку 35mm в шкафах управления и распределительных щитах.

    Недостатки / Ограничения

    • Требуется нейтральный провод: устройство предназначено для сети 3x380V AC с подключением нейтрали.
    • Ограниченная нагрузка контакта реле: выходной контакт рассчитан на резистивную нагрузку до 5A / 250V AC, поэтому для управления более мощными нагрузками необходимо использовать контактор.
    • Не предназначено для влажной среды: устройство нельзя эксплуатировать в местах, где оно непосредственно подвергается воздействию влаги или воды.
    • Неправильное чередование фаз блокирует реле: выход не будет активирован до тех пор, пока фазы не будут подключены в правильной последовательности.

    Для чего подходит? (Области применения)

    • Для цепей защиты и управления трёхфазными электродвигателями
    • Для систем управления насосами и компрессорами
    • Для промышленных шкафов автоматики и управления
    • Для оборудования, чувствительного к слишком высокому или слишком низкому сетевому напряжению
    • Для систем, где необходимо контролировать правильную последовательность фаз L1-L2-L3
    • Для цепей управления контакторами в трёхфазных электрических системах

    Для чего не подходит?

    • Для контроля однофазных цепей 230V AC
    • Для трёхфазных сетей без необходимого подключения нейтрали
    • Для прямой коммутации мощных двигателей или других нагрузок без контактора
    • Для прямого монтажа во влажных местах без подходящего защитного шкафа

    Практический пример

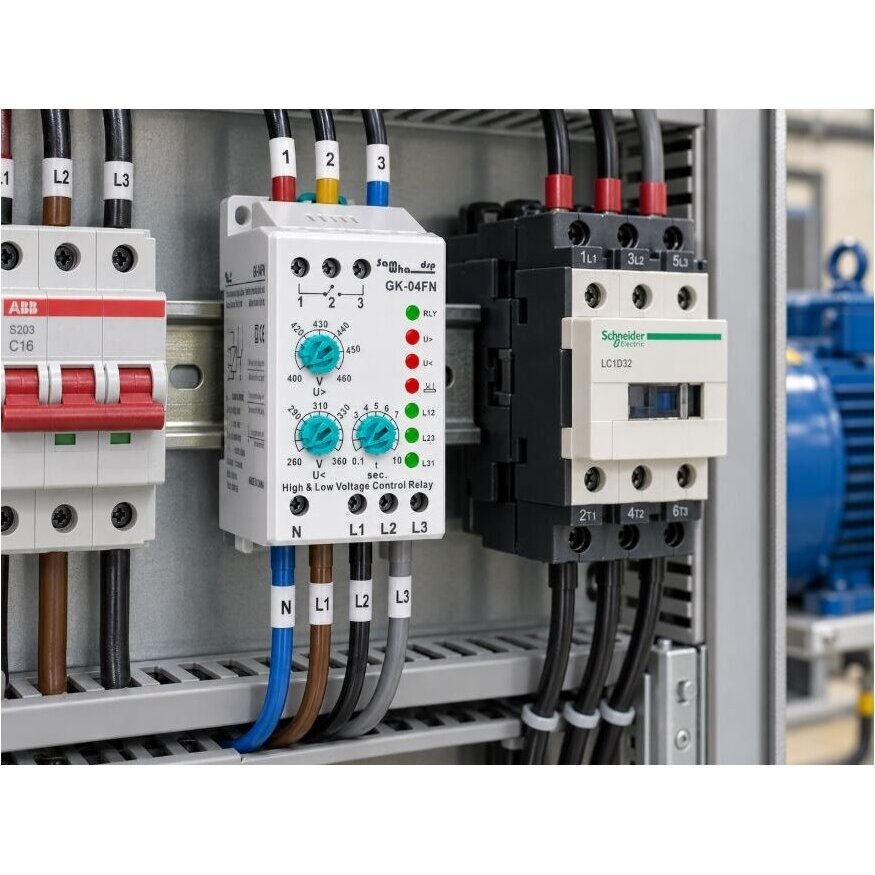

    В производственной системе трёхфазный электродвигатель управляется через контактор. В шкафу управления устанавливается данное реле контроля напряжения и чередования фаз. Например, порог пониженного напряжения устанавливается на 330V, порог повышенного напряжения – на 430V, а задержка срабатывания – на 2 секунды. Когда напряжение сети находится в установленном диапазоне и последовательность фаз L1-L2-L3 правильная, реле активирует цепь управления контактором, и двигатель может работать. Если напряжение падает ниже 330V, поднимается выше 430V или изменяется последовательность фаз, выход реле отключается, и контактор отключает двигатель. После нормализации параметров сети реле автоматически восстанавливает работу.

    Часто задаваемые вопросы (FAQ)

    Для какой электрической сети предназначено это реле?

    Реле предназначено для трёхфазной сети 3x380V AC с подключением нейтрали и работает с частотой 50/60Hz.

    Можно ли регулировать порог защиты от пониженного напряжения?

    Да. Порог защиты U< можно регулировать в диапазоне от 260V до 360V AC.

    Можно ли регулировать порог защиты от повышенного напряжения?

    Да. Порог защиты U> можно регулировать в диапазоне от 400V до 460V AC.

    Контролирует ли реле чередование фаз?

    Да. Если последовательность фаз L1, L2 и L3 неправильная, выход реле не активируется.

    Можно ли регулировать задержку срабатывания?

    Да. Задержку срабатывания можно регулировать от 0.1 до 10 секунд.

    Нужно ли вручную сбрасывать реле после нарушения напряжения?

    Нет. Устройство имеет функцию автоматического восстановления и автоматически восстанавливает работу реле после возврата параметров сети в допустимый диапазон.

    Можно ли напрямую управлять трёхфазным двигателем?

    Выходной контакт реле рассчитан на резистивную нагрузку до 5A / 250V AC. Для трёхфазных двигателей и других более мощных нагрузок рекомендуется использовать выход реле для управления катушкой контактора.

    Важное примечание по безопасности для монтажника

    Используйте устройство по назначению и в соответствии со схемой подключения. Не используйте его во влажной среде. В монтажной цепи предусмотрите отдельный выключатель и автоматический выключатель. Они должны быть установлены рядом с устройством, в легко доступном для оператора месте, и обозначены как средства отключения электрической цепи устройства.

    Обслуживание

    Перед выполнением технического обслуживания или очистки отключите питание устройства и отсоедините его от электрической цепи. Очищайте корпус мягкой тканью. Не используйте проводящие материалы или химические чистящие средства, которые могут повредить корпус или электронные компоненты. После очистки убедитесь, что устройство работает правильно.

    Трёхфазное реле контроля напряжения и чередования фаз – практичное решение для защиты трёхфазных электрических систем от перенапряжения, пониженного напряжения и неправильного чередования фаз, подходящее для цепей управления двигателями, насосами, компрессорами и промышленной автоматикой.
