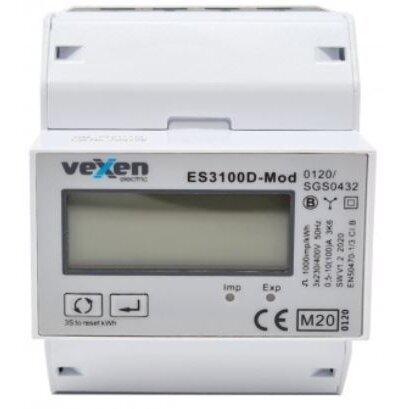

  • Новый товар   Модульный трёхфазный многофункциональный счётчик электроэнергии | 100 А | 3×230/400 В | 2 тарифа | RS485 Modbus | MID | DIN | VEXEN ESM3100DM2T

    Модульный трёхфазный многофункциональный счётчик электроэнергии | 100 А | 3×230/400 В | 2 тарифа | RS485 Modbus | MID | DIN | VEXEN ESM3100DM2T

    Артикул: ESM3100DM2T
    Задать вопрос об этом товаре
    Цена 194.06 € с НДС
    ( 160.38 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный многофункциональный счётчик прямого включения до 100 А с интерфейсом RS485 Modbus RTU, 2 тарифами по источнику питания и сертификатом MID. Кроме энергии показывает напряжение, ток, мощность, коэффициент мощности и THD.

  • Описание

    Модульный трёхфазный многофункциональный счётчик электроэнергии | 100 А | 3×230/400 В | 2 тарифа | RS485 Modbus | MID | DIN | VEXEN ESM3100DM2T

    VEXEN ESM3100DM2T – модульный трёхфазный многофункциональный счётчик электроэнергии прямого включения для сети 3×230/400 В до 100 А с интерфейсом RS485 Modbus RTU и 2 тарифами. Предназначен для учёта и контроля параметров сети в щитах, где данные нужно передавать в систему управления или мониторинга.

    Главное:
    Кроме кВт·ч и квар·ч счётчик показывает напряжение, ток, мощность, коэффициент мощности, частоту и THD, поэтому один прибор заменяет и счётчик, и простой анализатор сети. Имеет сертификат MID (сертификат испытания типа ЕС 0120/SGS0448). Два тарифа переключаются автоматически по источнику питания – например, при пропадании сети и запуске генератора энергия учитывается по тарифу 2.
    Макс. ток
    100 А
    Интерфейс
    Modbus RTU
    Тарифы
    2 (два источника)
    Сертификат
    MID
    ℹ
    Двунаправленный учёт
    В документации производителя измеряемые величины указаны как кВт·ч / квар·ч, но отдельные регистры импорта и экспорта (потреблённой и отданной энергии) прямо не названы. Если нужно отдельно измерять энергию, отданную в сеть, уточните перечень регистров перед заказом; подтверждённый счётчик импорта / экспорта в этой линейке – ESM3100DM.

    Интерфейсы связи и интеграция

    RS485 Modbus RTU
    Удалённое считывание энергии и параметров сети в SCADA, BMS, ПЛК или регистратор данных; через шлюз Modbus – и в Home Assistant. Скорость 2400–38400 бит/с, адреса 001–247.
    2 импульсных выхода
    Пассивные выходы для активной и реактивной энергии – для счётчиков импульсов, ПЛК или регистраторов данных без цифровой шины.
    Для систем M-Bus
    Производитель обозначает эту модель как версию Modbus; для интеграции M-Bus выбирайте ESM3100DMB2T.

    Принцип работы

    Счётчик устанавливается на DIN-рейку 35 мм, фазные провода подключаются напрямую (силовые клеммы 4–25 мм²) – трансформаторы тока до 100 А не нужны.

    Электронная схема измеряет напряжение и ток всех фаз, рассчитывает мощность, энергию и показатели качества; тариф 1 или 2 выбирается автоматически в зависимости от источника питания.

    Данные отображаются на дисплее и передаются по RS485 Modbus RTU, а импульсы активной и реактивной энергии – через два пассивных импульсных выхода.

    Чем полезен VEXEN ESM3100DM2T?
    Один прибор даёт и учёт энергии по MID, и удалённый контроль нагрузки, фазных напряжений или THD. Modbus RTU поддерживают практически все ПЛК, SCADA и BMS. Тарифы по источнику питания разделяют энергию сети и генератора без дополнительной автоматики.

    Технические характеристики

    Тип товара Модульный трёхфазный многофункциональный счётчик электроэнергии
    Производитель / модель VEXEN ESM3100DM2T
    Способ подключения Прямое, до 100 А
    Номинальное напряжение 3×230/400 V AC
    Рабочий диапазон напряжения 80–120 % Un
    Базовый ток (Ib) 10 A
    Максимальный ток (Imax) 100 A
    Минимальный ток (Imin) 0,5 A
    Ток запуска / рабочий диапазон 0,4 % Ib
    MID Да (сертификат испытания типа ЕС 0120/SGS0448)
    Тарифы 2 – автоматическое переключение по источнику питания (сеть / генератор)
    Измеряемые величины Активная и реактивная энергия (кВт·ч, квар·ч), активная, реактивная и полная мощность (кВт, квар, кВА), напряжение, ток, частота, коэффициент мощности, спрос (demand), THD
    Интерфейс связи RS485 Modbus RTU
    Параметры связи Modbus RTU: 2400–38400 бит/с, адрес 001–247
    Импульсный выход 2 пассивных (активная и реактивная энергия), константа и длительность настраиваются
    Клеммы Силовые 4–25 мм² (2,5 Н·м); вспомогательные 0,5–1,5 мм² (0,2 Н·м)
    Собственное потребление ≤ 2 Вт / 10 ВА (цепь напряжения); ≤ 4 ВА (цепь тока)
    Монтаж DIN-рейка 35 мм
    Стандарты 2014/32/EU (MID), EN 50470-1, EN 50470-3

    Основные функции

    • Интерфейс RS485 Modbus RTU – удалённое считывание регистров и параметров.
    • Сертификат MID – по EN 50470-1/-3, подходит для расчётов между сторонами.
    • Многофункциональные измерения – V, A, кВт, квар, кВА, PF, Гц, THD и спрос.
    • Прямое включение до 100 А – без трансформаторов тока.
    • 2 тарифа по источнику питания – сеть и генератор учитываются раздельно.
    • 2 пассивных импульсных выхода – для активной и реактивной энергии, константа настраивается.

    Чем отличается от похожих моделей?

    VEXEN ESM3100DMB2T Та же многофункциональная платформа и 2 тарифа, но с M-Bus вместо Modbus RTU.
    VEXEN ESM3100DM Modbus RTU и подтверждённый учёт импорта / экспорта, но 1 тариф и только кВт·ч / Вт – без V, A, PF, THD.
    Eastron SDM630-MT 100 А, 4 тарифа, RS485 Modbus, MID, IP51; у ESM3100DM2T – 2 тарифа по источнику питания.
    THORGEON 01007 80 А, 2 тарифа, Modbus, MID; у ESM3100DM2T предел 100 А и многофункциональные измерения (THD, PF).

    Где применяется?

    • Удалённый учёт в коммерческих зданиях и офисах
    • Субучёт в многоквартирных домах и арендуемых помещениях
    • Системы управления зданием (BMS)
    • Производственные цеха и контроль энергии оборудования
    • Объекты с резервным генератором
    • Инфраструктура зарядки электромобилей
    • Энергоаудит и анализ нагрузки
    • Серверные и технические помещения

    Применение по задачам

    Управляющим зданиями.
    Показания автоматически поступают в BMS или SCADA без ручного съёма.
    Электрикам и интеграторам.
    Прямое включение 100 А и стандартный протокол – меньше компонентов в щите.
    Энергетикам.
    Напряжение, ток, PF и THD помогают найти перегруженные фазы и проблемы качества.

    Практическое применение

    Если на объекте есть резервный генератор и нужно отдельно знать, сколько энергии взято из сети, а сколько от генератора, VEXEN ESM3100DM2T устанавливается на общей линии: при пропадании сети счётчик автоматически переходит на тариф 2, а оба регистра считываются по RS485 Modbus RTU.

    Плюсы

    • Сертификат MID (EN 50470-1/-3)
    • Интерфейс RS485 Modbus RTU
    • Многофункциональные измерения, включая THD
    • Прямое включение до 100 А
    • 2 тарифа по источнику питания
    • 2 импульсных выхода

    Минусы / ограничения

    • Это версия Modbus, M-Bus не указан – для систем M-Bus выбирайте ESM3100DMB2T
    • Тарифы переключаются только по источнику питания, а не по времени
    • Отдельные регистры импорта / экспорта в документации производителя не названы – раздельный учёт импорта / экспорта подтверждён у ESM3100DM
    • Для токов выше 100 А нужен счётчик с ТТ (ES3100DCT)

    Безопасность и монтаж

    • Монтаж и подключение выполняет только квалифицированный электрик при отключённой цепи и проверенном отсутствии напряжения.
    • Перед счётчиком установите защитный аппарат (автоматический выключатель или предохранители), подобранный по сечению кабеля и нагрузке – счётчик не является защитным устройством.
    • Соблюдайте схему подключения фаз и нейтрали из инструкции производителя; перепутанные входы и выходы искажают учёт.
    • Затягивайте силовые клеммы с указанным моментом – ослабленный контакт при 100 А перегревается и может повредить счётчик.
    • Не нарушайте пломбы и не открывайте переднюю крышку – это влияет на измерение и, согласно инструкции производителя, лишает гарантии.

    Быстрый гид по выбору

    100 А напрямую
    Modbus RTU
    2 тарифа
    MID
    Подходит, если нужно:
    • интеграции Modbus RTU в SCADA / BMS
    • раздельного учёта сети и генератора
    • учёта MID до 100 А
    Проверьте перед использованием:
    • не превышает ли ток линии 100 А
    • совпадают ли скорость и адрес Modbus
    • как будет подключён второй источник питания
    Важное напоминание: Счётчик измеряет и передаёт данные, но не выполняет защитных функций и без согласия оператора не заменяет коммерческий счётчик. Переключение тарифов зависит от источника питания, а не от времени суток.

    Частые вопросы

    Какой интерфейс у ESM3100DM2T?
    RS485 Modbus RTU, 2400–38400 бит/с, адрес 001–247.
    Есть ли у счётчика MID?
    Да, сертификат испытания типа ЕС 0120/SGS0448, EN 50470-1/-3.
    Какой максимальный ток?
    Прямое включение до 100 А, базовый ток 10 А.
    Как работают 2 тарифа?
    При пропадании сети и запуске генератора счётчик автоматически считает по тарифу 2.
    Измеряет ли счётчик энергию, отданную в сеть?
    Отдельные регистры импорта / экспорта не названы – рекомендуем ESM3100DM или уточнить регистры.
    Какое сечение проводов подходит?
    Силовые клеммы 4–25 мм² (2,5 Н·м), вспомогательные 0,5–1,5 мм² (0,2 Н·м).

    VEXEN ESM3100DM2T – многофункциональный счётчик Modbus MID 100 А

    VEXEN ESM3100DM2T – трёхфазный многофункциональный счётчик 100 А с RS485 Modbus RTU, 2 тарифами по источнику питания и сертификатом MID, измеряющий энергию, мощность, напряжение, ток, PF и THD.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
