Трёхфазное реле контроля напряжения и чередования фаз | 3F | 208–480V AC | U>/U< | асимметрия 5–20% | 1 C/O 8A | DIN | IP20 | FRV13 2 | Promfactor Baltic | PF-FRV132
Артикул: PF-FRV132Цена 22.40 € с НДС( 18.51 € без НДС )Promfactor PF-FRV132 (FRV13 2) – трёхфазное реле контроля напряжения 208–480 V AC: чередование фаз, обрыв фазы, U>/U<, асимметрия 5–20 %, 1 C/O 8 A, на DIN-рейку.
-
Трёхфазное реле контроля напряжения и чередования фаз | 3F | 208–480V AC | U>/U< | асимметрия 5–20% | 1 C/O 8A | DIN | IP20 | FRV13 2 | Promfactor Baltic | PF-FRV132

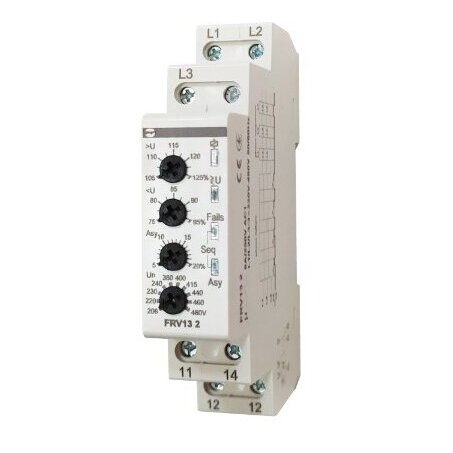

PF-FRV132 (обозначение производителя FRV13 2) – трёхфазное реле контроля напряжения Promfactor Baltic, которое контролирует напряжение L1, L2, L3, чередование фаз, обрыв фазы и асимметрию. Выбираемое номинальное напряжение 208–480 V AC (10 значений), регулируемые пределы перенапряжения (105–125 % Un) и пониженного напряжения (75–95 % Un), асимметрия 5–20 % и задержки 0,1–10 s; выход – 1 перекидной контакт 8 A/250 V (AC1), монтаж на DIN-рейку, IP20.
Главное:
Реле устанавливается перед цепью управления трёхфазного оборудования и разрешает ему работать только при исправной сети: правильное чередование фаз, все фазы присутствуют, напряжение в пределах и фазы не слишком разбалансированы. При возникновении неисправности контакт отключает катушку контактора или подаёт сигнал контроллеру – двигатель не включится в обратном направлении и не будет работать на двух фазах.Номинальное напряжение Un
208–480 V AC (10 значений), 50/60 HzКонтроль
U>, U<, чередование фаз, обрыв фазы, асимметрияВыход
1 C/O, 8 A / 250 V (AC1)Монтаж
DIN (TH35), IP20Принцип работы

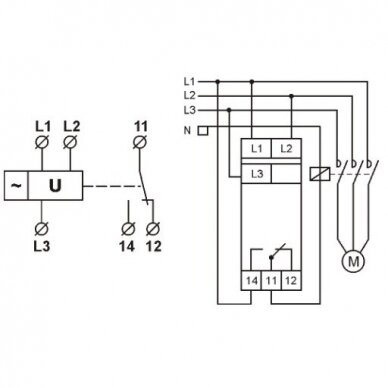

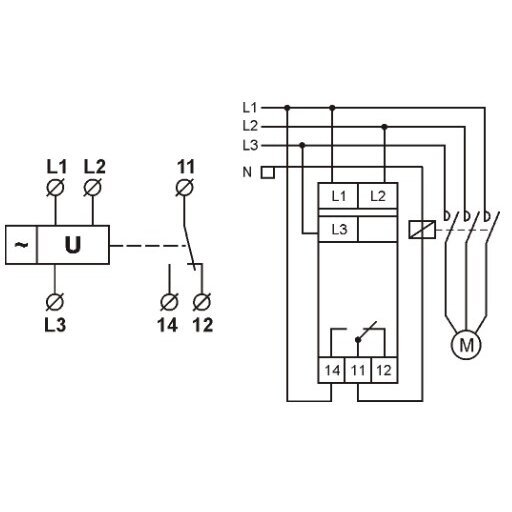

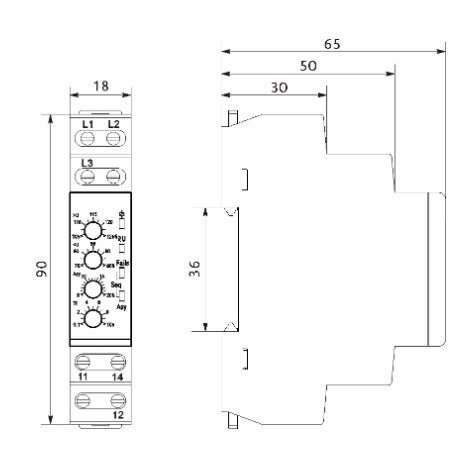

Реле монтируется на DIN-рейку TH35, к клеммам L1, L2, L3 подключаются фазы контролируемой сети (провода 0,5–2,5 mm², момент затяжки 0,5 Nm), а перекидной контакт включается в цепь катушки контактора или входа контроллера. Ручками настраиваются номинальное напряжение Un, пределы перенапряжения и пониженного напряжения, асимметрия и задержки.
Реле непрерывно измеряет напряжение трёх фаз в рабочем диапазоне 165–528 V AC. При превышении U> (105–125 % Un) или падении ниже U< (75–95 % Un) контакт переключается после установленной задержки (регулируемая 0,1–10 s или фиксированная 2 s); предел асимметрии – регулируемый 5–20 % или фиксированный 8 %. Неправильное чередование фаз или обрыв фазы отключают выход за ≤0,5 s; гистерезис фиксированный 2 %.
Результат – трёхфазный двигатель или другое оборудование включается только при исправной сети, а при неисправности отключается, пока параметры не вернутся в норму.
Чем полезен PF-FRV132?
Одно реле 3F объединяет пять защит – от перенапряжения, пониженного напряжения, неправильного чередования фаз, обрыва фазы и асимметрии – с регулируемыми пределами и задержками и 10 значениями номинального напряжения от 208 до 480 V, поэтому подходит как для сетей 3 × 400 V, так и для 3 × 230 V или 480 V.Технические характеристики
Тип товара Трёхфазное реле контроля напряжения и чередования фаз Производитель / код Promfactor Baltic / PF-FRV132 (FRV13 2) Штрихкод 4772151003204 Контролируемые фазы L1, L2, L3 Номинальное напряжение Un 208 / 220 / 230 / 240 / 380 / 400 / 415 / 440 / 460 / 480 V AC Частота 50/60 Hz Диапазон рабочего напряжения 165–528 V AC Предел перенапряжения U> 105–125 % Un Предел пониженного напряжения U< 75–95 % Un Асимметрия регулируемый 5–20 % или фиксированный 8 % Задержка U> / U< регулируемая 0,1–10 s или фиксированная 2 s Задержка по чередованию фаз / обрыву фазы ≤0,5 s Погрешность задержки ±10 % + 0,1 s Гистерезис фиксированный 2 % Погрешность ручки настройки 1 % от значения шкалы Выходные контакты 1 C/O (перекидной) Нагрузка контакта AC1 8 A / 250 V Напряжение изоляции Ui 415 V Износостойкость электрическая / механическая 10⁵ / 10⁶ циклов Сечение проводов 0,5–2,5 mm²; момент затяжки 0,5 Nm Монтаж DIN-рейка TH35 Степень защиты IP20 Степень загрязнения 3 Высота над уровнем моря до 2000 m Рабочая температура -5…+40 °C Температура хранения -10…+50 °C Стандарты EN/IEC 60730-1, EN/IEC 60730-2-7 Основные функции
- Контроль чередования фаз – не даёт трёхфазному двигателю включиться в обратном направлении после переключения сети или ремонта.
- Обнаружение обрыва фазы – отключает выход за ≤0,5 s, чтобы двигатель не работал на двух фазах и не перегревался.
- Защита от перенапряжения U> – предел 105–125 % Un защищает оборудование от повышенного напряжения.
- Защита от пониженного напряжения U< – предел 75–95 % Un защищает двигатели от перегрузки при падении напряжения.
- Контроль асимметрии – регулируемый 5–20 % или фиксированный 8 % предел выявляет дисбаланс фаз.
- Регулируемые задержки – 0,1–10 s или фиксированно 2 s – кратковременные колебания напряжения не вызывают ложных отключений.
- 10 значений номинального напряжения – от 208 до 480 V – одна модель для различных трёхфазных сетей.
- Перекидной контакт 8 A – 1 C/O подходит для отключения катушки контактора или передачи сигнала в контроллер.
- Гистерезис 2 % – реле стабильно переключается и не дребезжит у границы.
Где применяется?
- Трёхфазные двигатели насосных и скважинных насосов
- Компрессоры, холодильные установки и тепловые насосы
- Лифты, подъёмники, краны и конвейеры, где важно направление вращения
- Щиты управления вентиляционными установками и вентиляторами дымоудаления
- Мобильные и временные объекты, питаемые через штепсельные соединения или от генератора
- Оборудование хозяйств и производственных цехов в сельских сетях с колебаниями напряжения
- Промышленные щиты автоматики – как контроль качества сети на вводе
Использование по необходимости
Монтажнику насосов и компрессоров.
контроль чередования фаз и обрыва фазы (≤0,5 s) защищает двигатель от работы в обратном направлении и на двух фазах.Для производителя щитов автоматики.
10 значений номинального напряжения от 208 до 480 V позволяют использовать одно и то же реле в проектах для разных стран и сетей.Энергетику хозяйства или цеха.
регулируемые пределы U>/U< и асимметрия 5–20 % с задержкой 0,1–10 s отключают оборудование только при реальном нарушении сети.Практическое применение
Если в щите скважинного насоса 3 × 400 V после работ в сети могут поменяться местами фазы или пропасть одна из них, то PF-FRV132 с Un = 400 V, U< 85 %, асимметрией 8 % и задержкой 2 s своим контактом 8 A отключит катушку контактора, а при обрыве фазы или смене чередования – за ≤0,5 s.Руководство по применению: как используется на практике
PF-FRV132 применяется на различных трёхфазных объектах – меняются только настройки и то, чем управляет контакт:
Объект Что подключается Результат Примечание монтажника Скважинный или канализационный насос L1, L2, L3 от ввода насоса; контакт C/O на катушку контактора Насос не включится при неправильном чередовании фаз или обрыве фазы Установите задержку 2–5 s, чтобы реле не реагировало на кратковременные скачки Компрессор / холодильный агрегат Фазы ввода; контакт в цепи управления Защита от пониженного напряжения и асимметрии U< установите по допустимому напряжению производителя компрессора Подъёмник или конвейер Фазы цепи двигателя; контакт в цепь безопасности Движение в обратном направлении не допускается Проверяйте чередование после каждой замены кабеля или вилки Объект с генератором Фазы после переключателя; контакт на вход контроллера Контроллер получает сигнал о качестве сети При колебаниях напряжения генератора увеличьте задержку Щит производственного цеха Фазы ввода; контакт в сигнализацию или BMS Нарушения сети фиксируются и сигнализируются Порог асимметрии выбирайте по самому чувствительному оборудованию Как выбрать реле контроля напряжения Promfactor
Сеть / контролируемые параметры Рекомендуемая модель 1F, 230 V, контроль напряжения FRV11 (однофазное реле контроля напряжения 230 V, 50/60 Hz) Контроль напряжения с цифровой настройкой FRV15 4 (цифровое реле контроля напряжения) 3F, 208–480 V, U>/U<, чередование фаз, обрыв фазы, асимметрия PF-FRV132 (FRV13 2 – трёхфазное реле контроля напряжения, 1 C/O 8 A) ← эта модель 1F, напряжение и ток, до 63 A FRVA1S-63A (однофазное реле контроля напряжения и тока) 1F, напряжение и ток, до 63 A FRVA1-63A (однофазное реле контроля напряжения и тока) 3F, напряжение и ток, до 63 A FRVA3-63A (трёхфазное реле контроля напряжения и тока) Правило: если нужно управлять контактором или передавать сигнал о состоянии трёхфазной сети – выбирайте PF-FRV132 (выход – 1 C/O 8 A/250 V, не силовая цепь); если нагрузку до 63 A нужно отключать напрямую и одновременно контролировать ток – серия FRVA; для однофазных сетей – FRV11 или FRVA1.Когда выбрать другое решение: для однофазных сетей – FRV11; цифровое реле – FRV15 4; контроль напряжения и тока с прямым отключением до 63 A – FRVA1S-63A, FRVA1-63A, трёхфазный – FRVA3-63A; для пуска двигателя с тепловым реле – пускатели в коробках серии SKM.Преимущества
- Пять защит в одном реле: U>, U<, чередование фаз, обрыв фазы, асимметрия
- 10 значений номинального напряжения от 208 до 480 V
- Регулируемые пределы и задержки 0,1–10 s или фиксированные
- Быстрая реакция на обрыв фазы и неправильное чередование – ≤0,5 s
- Перекидной контакт 8 A / 250 V (AC1)
- Монтаж на DIN-рейку TH35
Недостатки / ограничения
- Контакт 8 A / 250 V – силовые цепи напрямую не отключает, нужен контактор; для прямого отключения до 63 A – FRVA3-63A
- Ток не контролирует – для защиты двигателя от перегрузки нужно тепловое реле или автомат защиты двигателя
- Рабочая температура только -5…+40 °C – для неотапливаемого наружного щита без обогрева не подходит
- IP20 – монтаж только в закрытом щите
Указания по безопасности и монтажу
- Монтирует и настраивает только квалифицированный электрик после отключения всех трёх фаз.
- Контролируемое напряжение – до 480 V AC (рабочий диапазон 165–528 V); напряжение изоляции Ui 415 V.
- Защищайте цепь контакта соответствующим предохранителем или автоматическим выключателем, не превышайте 8 A / 250 V (AC1).
- Перед включением проверьте, соответствует ли установленное Un напряжению сети.
- Монтируйте в закрытом щите (IP20), рабочая температура -5…+40 °C, высота до 2000 m.
Краткое руководство по выбору
3F208–480 V ACЧередование фазАсимметрия 5–20 %1 C/O 8 ADINПодходит, когда нужно:- защитить трёхфазный двигатель от неправильного чередования фаз и обрыва фазы;
- отключать оборудование при перенапряжении, пониженном напряжении или асимметрии;
- передавать сигнал о состоянии сети контроллеру или в систему сигнализации.
Проверьте перед использованием:- номинальное напряжение сети – находится ли оно среди значений 208–480 V;
- нагрузка катушки контактора или входа контроллера – не превышает ли она 8 A / 250 V AC1;
- температура в щите – остаётся ли она в пределах -5…+40 °C.
Важное напоминание: PF-FRV132 контролирует напряжение сети и фазы, но не ток – для защиты двигателя от перегрузки нужно отдельное тепловое реле или автомат защиты двигателя.FAQ
Для каких сетей подходит PF-FRV132?
Для трёхфазных сетей 50/60 Hz, номинальное напряжение которых выбирается из 10 значений от 208 до 480 V AC.Контролирует ли реле чередование фаз?
Да, неправильное чередование фаз или обрыв фазы отключают выход за ≤0,5 s.Каковы пределы перенапряжения и пониженного напряжения?
Предел перенапряжения регулируется в диапазоне 105–125 % Un, пониженного напряжения – 75–95 % Un.Как настраивается асимметрия?
Порог асимметрии регулируется в пределах 5–20 % или используется фиксированное значение 8 %.Какой контакт у реле?
Один перекидной контакт (1 C/O) с нагрузкой 8 A / 250 V AC1.Можно ли отключать двигатель напрямую через реле?
Нет, контакт предназначен для катушки контактора или сигнала управления, а силовую цепь отключает контактор.Трёхфазное реле контроля напряжения и чередования фаз | 3F | 208–480V AC | U>/U< | асимметрия 5–20% | 1 C/O 8A | DIN | IP20 | FRV13 2 | Promfactor Baltic | PF-FRV132
Promfactor Baltic PF-FRV132 (FRV13 2) – трёхфазное реле контроля напряжения и чередования фаз 208–480 V AC с контролем U>/U<, обрыва фазы и асимметрии 5–20 %, задержкой 0,1–10 s, контактом 1 C/O 8 A, на DIN-рейку – для защиты насосов, компрессоров и двигателей.
