Трёхфазное реле контроля напряжения и фаз | 3F | 220–460 В (L-L) | U> / U< | асимметрия | чередование фаз | 10 А | DIN | GEYA | ES-GRV8-04-M460

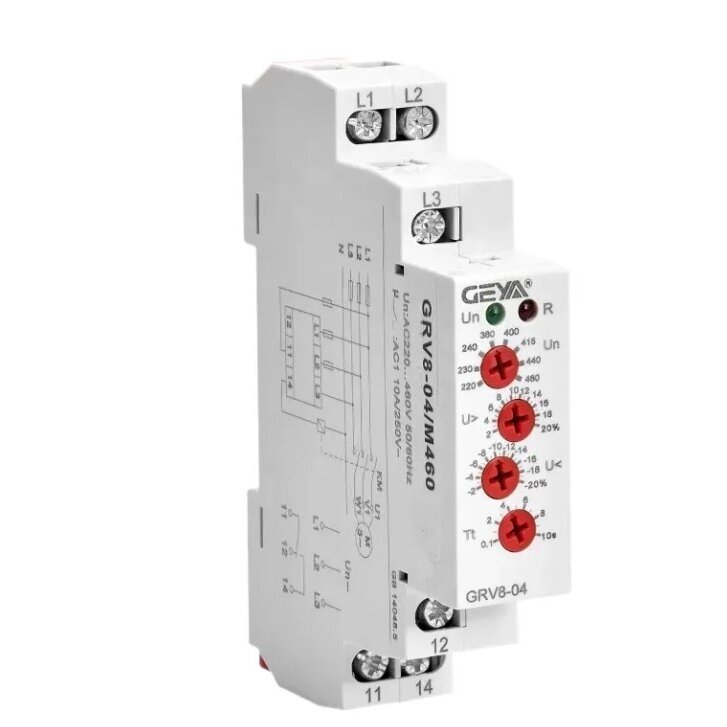

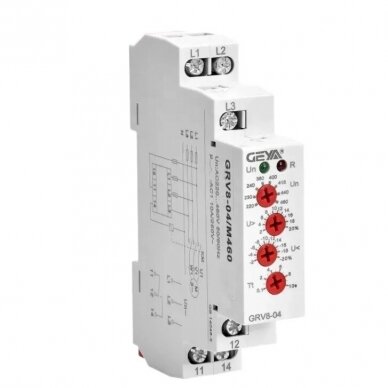

Артикул: ES-GRV8-04-M460Цена 37.25 € с НДС( 30.79 € без НДС )GEYA GRV8-04 – реле контроля трёхфазной сети с выходным контактом для двигателей, насосов и щитов автоматики.
-
Трёхфазное реле контроля напряжения и фаз | 3F | 220–460 В (L-L) | U> / U< | асимметрия | чередование фаз | 10 А | DIN | GEYA | ES-GRV8-04-M460
GEYA GRV8-04 – реле контроля трёхфазной сети с выходным контактом для двигателей, насосов и щитов автоматики. Оно обнаруживает пропадание фазы и другие неисправности сети, в зависимости от модели – также неправильное чередование фаз, асимметрию или отклонения напряжения.
Главное:
Для трёхфазного двигателя опаснее всего пропавшая фаза, неправильное чередование фаз или большая асимметрия – двигатель перегревается или вращается в обратную сторону. Реле контроля через контактор отключает двигатель до поломки.Контакт
10 АПределы напряжения
U> +2…+20 % Un · U< −2…−20 % UnСеть / питание
3FФункции
чередование фаз, асимметрияПринцип работы
Реле подключается к фазам L1, L2, L3 (в зависимости от модели – и N) и контролирует параметры сети по выбранному номинальному напряжению Un.
При обнаружении неисправности выходной контакт переключается и через контактор отключает двигатель или другое оборудование; кратковременные колебания отфильтровываются задержкой.
Когда параметры возвращаются в норму, контакт автоматически возвращается в рабочее состояние.
Чем полезно GEYA GRV8-04?
Компактный способ защитить трёхфазный двигатель или насос от пропадания фазы и других неисправностей сети.Технические характеристики

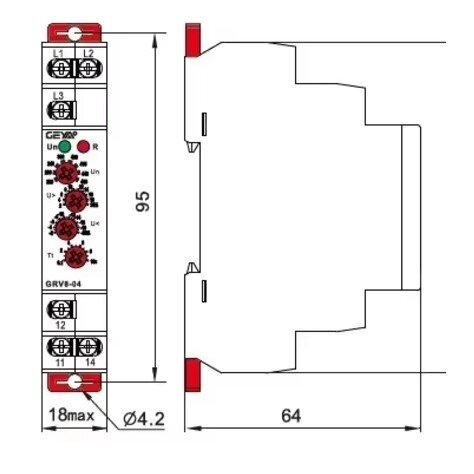

Тип товара Трёхфазное реле контроля напряжения и фаз (управляющее – с контактом) Производитель / код GEYA / ES-GRV8-04-M460 Номинальное напряжение Un (выбирается) 220 / 230 / 240 / 380 / 400 / 415 / 440 / 460 В (L-L) Измеряемое напряжение 176–552 В Частота 45–65 Гц Порог перенапряжения U> (заводской) +2…+20 % Un Порог пониженного напряжения U< (заводской) −2…−20 % Un Порог асимметрии фаз 5–15 % Гистерезис 2 % Порог пропадания фазы 70 % Un Задержка отключения по напряжению 0,1–10 с Точность измерения ≤ 1 % Выходной контакт 1 × SPDT Ток контакта AC1 10 А Ресурс электрический / механический (циклов) 100 000 / 10 000 000 Степень защиты IP40 / IP20 Рабочая температура −20…+55 °C Момент затяжки клемм 0,8 Н·м Размеры 90 × 18 × 64 мм Монтаж DIN 35 мм Основные функции
- Обнаружение пропадания фазы – двигатель не работает на двух фазах.
- Контроль перенапряжения U> – реагирует на повышенное напряжение.
- Контроль пониженного напряжения U< – реагирует на пониженное напряжение.
- Контроль чередования фаз – двигатель не запускается с перепутанными фазами.
- Контроль асимметрии – реагирует на неодинаковые фазные напряжения.
- Контроль пропадания фазы – отключает при пропадании фазы.
Где применяется?
- Трёхфазные двигатели с контактором
- Скважинные и дренажные насосы
- Компрессоры, вентиляторы, конвейеры
- Холодильное оборудование, рефрижераторы
- Сельскохозяйственное и строительное оборудование
- Щиты автоматики
Применение по задачам
Монтажнику автоматики.
Контроль фаз в цепи управления контактором.Владельцу хозяйства или мастерской.
Насос и компрессор защищены от пропадания фазы.Электрику.
Компактное реле для щита двигателя.Практическое применение
Скважинный насос или компрессор управляется контактором. При пропадании одной фазы или перепутанных после ремонта фазах GEYA GRV8-04 не даёт двигателю работать – контактор отключается.Плюсы
- Контроль пропадания фазы и других неисправностей
- Компактное
- Подходит для управления контактором
- Монтаж на DIN-рейку
Минусы / ограничения
- Мощную нагрузку нужно подключать через контактор
- Не защищает от импульсов молнии
- Не заменяет автомат защиты двигателя
- Производитель не публикует полный технический паспорт – параметры по спецификации поставщика
Замечания по безопасности и монтажу
- Монтируйте только после отключения питания; работы выполняет квалифицированный электрик.
- Мощную нагрузку подключайте только через контактор.
- Перед пуском проверьте чередование фаз.
- Установите номинальное напряжение Un по сети.
Быстрый гид по выбору
3F220–460 В (L-L)U> / U<асимметриячередование фазПодходит, когда нужно:- защитить трёхфазный двигатель или насос
- контролировать чередование и пропадание фазы
Проверьте перед использованием:- напряжение сети соответствует Un реле
- ток катушки контактора ≤ тока контакта
Важное напоминание: реле не заменяет автомат защиты двигателя и тепловое реле.Частые вопросы
Можно ли подключить двигатель напрямую через реле?
Нет – через контактор.Нужен ли ноль?
Зависит от модели – см. техническую таблицу.От чего защищает?
От пропадания фазы и, в зависимости от модели, от неправильного чередования, асимметрии или отклонений напряжения.Защищает ли от молнии?
Нет – для этого нужен УЗИП.Восстанавливается ли автоматически?
Да, когда параметры возвращаются в норму.Заменяет ли тепловое реле?
Нет.Трёхфазное реле контроля напряжения и фаз | 3F | 220–460 В (L-L) | U> / U< | асимметрия | чередование фаз | 10 А | DIN | GEYA | ES-GRV8-04-M460
GEYA GRV8-04 – защита трёхфазных двигателей и насосов от пропадания фазы и неисправностей сети.
