  • УЗИП со встроенным выключателем | тип 2 класс | 1P | 400 В AC | 20 кА (8/20) | DIN | ES-LY3021

    Артикул: ES-LY3021

    ES-LY3021 – однополюсный УЗИП со встроенным выключателем, 400 В AC, разрядный ток 20 кА (8/20 мкс). Выключатель позволяет отключить УЗИП для обслуживания или измерения изоляции, не трогая провода.

  • УЗИП со встроенным выключателем | тип 2 класс | 1P | 400 В AC | 20 кА (8/20) | DIN | ES-LY3021

    ES-LY3021 – однополюсный УЗИП со встроенным выключателем, 400 В AC, разрядный ток 20 кА (8/20 мкс). Выключатель позволяет отключить УЗИП для обслуживания или измерения изоляции, не трогая провода.

    Главное:
    Это УЗИП типа 2: он защищает от коммутационных и наведённых грозовых перенапряжений внутри щита. На вводе, куда приходит частичный ток молнии, одного его недостаточно – там нужен тип 1+2.
    Класс
    Тип 2 / класс II / C
    Разрядный ток (8/20 мкс)
    20 кА
    Напряжение
    400 В AC
    Схема
    1P

    Принцип действия

    УЗИП устанавливается в распределительном щите или щите автоматики на DIN-рейку и подключается параллельно между защищаемыми проводами и PE.

    При перенапряжении варисторы отводят коммутационный или наведённый импульс (8/20 мкс) в землю; встроенным выключателем УЗИП можно отключить от сети.

    Выключатель позволяет обслуживать УЗИП и измерять изоляцию без отключения проводов, а после работ снова включить защиту.

    Чем полезен ES-LY3021?
    ES-LY3021 со встроенным выключателем упрощает обслуживание: УЗИП отключается рукояткой, а не откручиванием проводов – удобно в щитах, где часто измеряют изоляцию.

    Технические характеристики

    Тип изделия УЗИП со встроенным выключателем тип 2
    Производитель / модель ES-LY3021
    Класс (IEC / EN 61643-11) Тип 2 / класс II / C (по заявленным параметрам)
    Число полюсов / схема 1P – один полюс; схема собирается из нескольких модулей (например L–PE и N–PE для однофазного ввода TN-S)
    Встроенный выключатель Есть – для отключения УЗИП
    Рабочее напряжение 400 В AC (данные поставщика)
    Импульсный ток Iimp (10/350 мкс) производитель не указывает
    Разрядный ток (8/20 мкс) 20 кА (данные поставщика)
    Монтаж DIN-рейка 35 мм

    Основные функции

    • Защита типа 2 – 20 кА (8/20 мкс) от коммутационных и наведённых перенапряжений.
    • Встроенный выключатель – отключение УЗИП для обслуживания.
    • Версия 1P, 400 V AC – выбор в зависимости от цепи.
    • Монтаж на DIN-рейку в щите.
    • Исполнения 1P–4P и 400 / 600 В AC – одна серия для разных цепей.

    Схема подключения – 2 × 1P – однофазный ввод TN-S

    2 × 1P – однофазный ввод TN-S – ES-LY3021 | elsprendimai.eu
    ☝ Нажмите на схему – откроется увеличенная версия.
    ⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на устройстве.
    За монтаж отвечает выполняющий его квалифицированный электрик. UAB «Elektrotechnikos sprendimai» не несёт ответственности за подключение и возможные ошибки.

    Типичные ошибки подключения

    ✗ Оставленный выключенным выключатель После измерения забывают включить – УЗИП больше не защищает, а индикация может выглядеть нормально.
    ✗ Тип 2 на вводе с внешней молниезащитой Тип 2 не рассчитан на частичный ток молнии – на вводе нужен тип 1+2.
    ✗ Неоправданно высокое Uc Более высокое Uc увеличивает Up – на оборудовании остаётся большее перенапряжение.
    ✗ Длинные провода Общая длина проводов более 0,5 м добавляет напряжение и снижает эффективность защиты.

    Чем отличается от похожих моделей?

    • ES-LY3022 – 1P | 20 кА (8/20) – Другая версия этой серии: 1P, 600 V AC.
    • ES-LY3023 – 2P | 20 кА (8/20) – Другая версия этой серии: 2P, 400 V AC.
    • LSP FLP12.5-275/4S – 4P TN-S | Iimp 12,5 кА | Up ≤ 1,5 кВ – Другая схема – 4P (4+0) – для сети TN-S: L1, L2, L3, N → PE. Iimp 12,5 кА на полюс – выбирайте, если у здания есть внешняя молниезащита. Другой производитель.

    Где применяется?

    • Групповые щиты после ввода с УЗИП типа 1+2
    • Сторона AC солнечной электростанции – щит с инвертором
    • Щиты автоматики и управления
    • Щиты котельных и тепловых насосов
    • Объекты, где часто измеряют изоляцию
    • Щиты без опасности прямого тока молнии

    Подбор и монтаж

    • Поставщик указывает 400 В или 600 В AC, но не уточняет, Uc это или Un, и не указывает Up. Перед заказом запросите у нас значения Uc и Up. Для обычной сети TN 230/400 В подходит УЗИП с Uc 275–320 В, для сети IT L–PE нужно Uc ≥ 440 В.
    • 1P – одна линия, 2P – однофазная цепь (L и N → PE), 3P – трёхфазная TN-C, 4P – трёхфазная TN-S.
    • Производитель не указывает Iimp (10/350 мкс), поэтому этот УЗИП не предназначен для ввода с внешней молниезащитой или воздушной линией – там ставьте тип 1+2.

    Применение по задачам

    Электрику.
    Отключение выключателем – для измерения изоляции не нужно откручивать провода.
    Производителю щитов.
    Одна серия 1P–4P для разных цепей.
    Владельцу объекта.
    Вторая ступень после вводного УЗИП – у инвертора или котла.

    Практическое применение

    Если в групповом щите у теплового насоса и инвертора часто проводятся измерения, установите этот УЗИП типа 2 с выключателем: перед измерением выключаете, после измерения включаете – провода остаются на месте. На вводе должен быть тип 1+2.

    Плюсы

    • Встроенный выключатель для обслуживания
    • Версии 1P–4P и 400 / 600 В
    • Монтаж на DIN-рейку
    • Простая вторая ступень защиты

    Минусы / ограничения

    • Поставщик не указывает Iimp – не подходит для ввода с внешней молниезащитой или воздушной линией
    • Поставщик не уточняет Uc и Up – перед заказом уточните
    • Выключатель не заменяет резервный предохранитель

    ⚡ Указания по безопасности и монтажу

    • Монтаж выполняйте только при снятом напряжении.
    • После измерения изоляции включите выключатель УЗИП – выключенный УЗИП не защищает.
    • PE – напрямую на заземляющую шину, в цепи типа 2 сечением не менее 6 мм² Cu.
    • Если предохранитель перед УЗИП больше допустимого производителем, предусмотрите отдельный предохранитель.
    • Работы выполняет квалифицированный электрик.
    ☝ Из опыта
    • Выключатель отключает УЗИП, но не заменяет резервный предохранитель – если вводной предохранитель больше допустимого производителем, УЗИП нужен отдельный предохранитель или автомат.
    • После измерения изоляции не забудьте включить выключатель обратно – выключенный УЗИП не защищает, и это самая частая ошибка, которую мы находим при модернизации щитов.
    • Провода к УЗИП и от него к PE – как можно короче (суммарно до 0,5 м), PE – прямо на шину заземления, в цепи типа 2 не менее 6 мм² Cu.
    • Если защищаете инвертор или тепловой насос, ставьте УЗИП в том же щите, где подключён этот аппарат, – 10 м кабеля и больше уже снижают эффект защиты.
    ☝ Elsprendimai.eu рекомендует: На вводе установите УЗИП типа 1+2, а для резервной защиты – предохранители и держатели. Другие УЗИП типа 2 и типа 3 вы найдёте в этой подгруппе.

    Краткое руководство по выбору

    Тип 2 / класс II / C
    20 кА
    400 В AC
    1P

    Подходит, если нужно:

    • Вторая ступень защиты в групповом щите
    • Удобное отключение для измерения изоляции
    • Защита у инвертора, котла или автоматики

    Проверьте перед применением:

    • Фактические значения Uc и Up у поставщика
    • Есть ли уже на вводе тип 1+2
    • Количество полюсов по сети (1P–4P)

    Важное напоминание: УЗИП типа 2 не заменяет тип 1+2 на вводе, если у здания есть внешняя молниезащита или оно питается по воздушной линии.

    Частые вопросы

    Почему этот УЗИП отнесён к типу 2?
    Для типа 1 должен быть заявлен импульсный ток Iimp (10/350 мкс). Поставщик указывает только 20 кА (8/20 мкс), поэтому мы относим его к применению типа 2. Для ввода с внешней молниезащитой выбирайте тип 1+2.
    Подходит ли для солнечной электростанции?
    Да, на стороне AC – после инвертора или в щите, где подключён инвертор. Для стороны DC нужен специальный УЗИП DC.
    Зачем нужен встроенный выключатель?
    Чтобы отключать УЗИП на время обслуживания или измерения изоляции, не откручивая провода.
    Заменяет ли выключатель предохранитель?
    Нет, он только отключает УЗИП; резервная защита подбирается по указаниям поставщика.
    Какую версию выбрать – 400 В или 600 В?
    По фактическому Uc и сети; перед заказом запросите значения Uc и Up – мы их предоставим.
    Можно ли подключать после УЗО?
    Рекомендуется перед УЗО или после УЗО типа S, чтобы разрядный ток не проходил через УЗО.
    Если у здания есть молниеприёмник или ввод выполнен воздушной линией, на вводе нужен УЗИП типа 1+2 – смотрите гид по выбору типа 1+2. Другие УЗИП типа 2 и 3 – в этой подгруппе; по подбору напишите нам.

    Документы и источники

    Технические данные предоставлены поставщиком (паспорт производителя публично недоступен).

    Проверено 2026-10-17.

    УЗИП со встроенным выключателем | тип 2 класс | 1P | 400 В AC | 20 кА (8/20) | DIN | ES-LY3021

    ES-LY3021 – УЗИП типа 2 со встроенным выключателем, 1P, 400 V AC: разрядный ток 20 кА (8/20 мкс). Вторая ступень защиты для групповых щитов и оборудования.

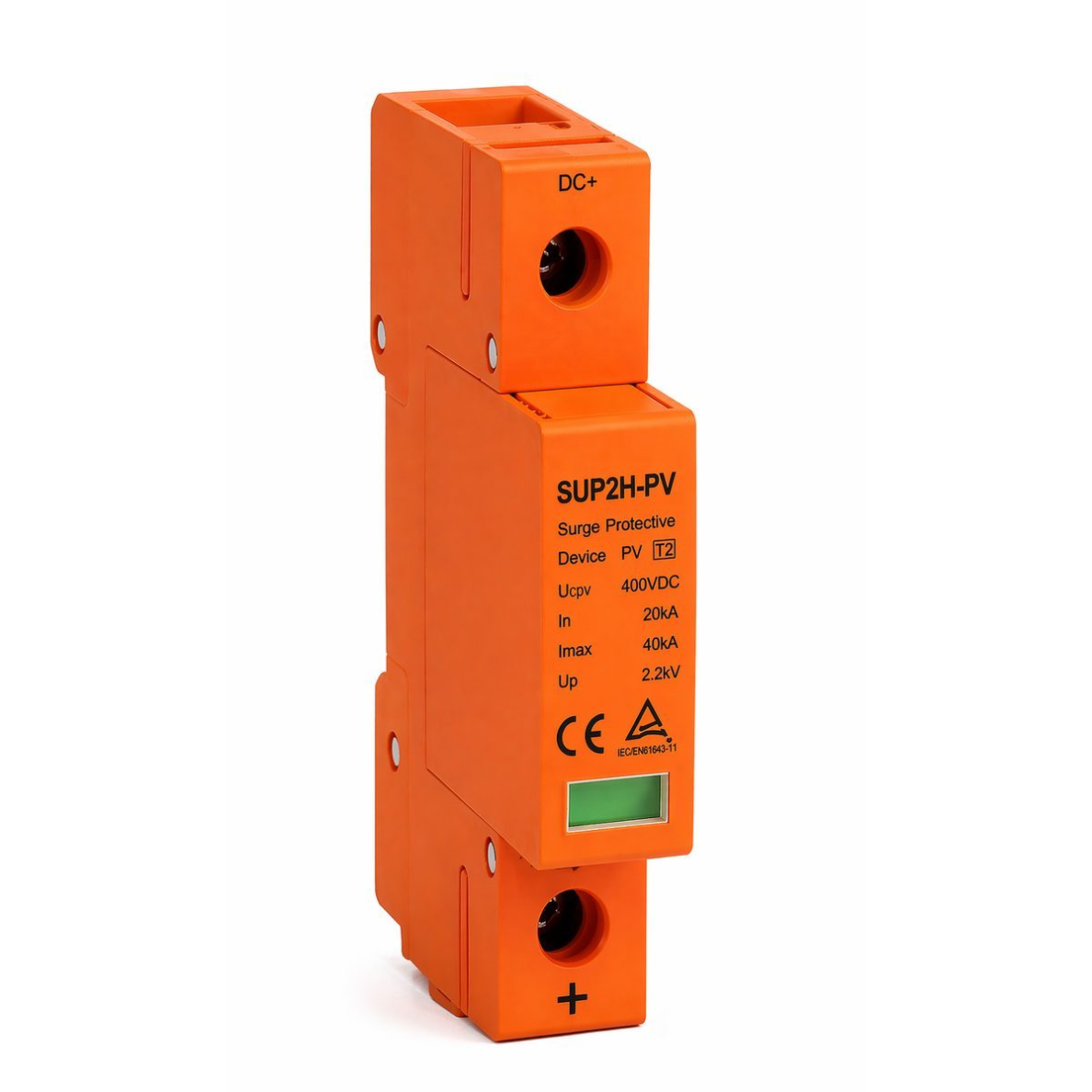

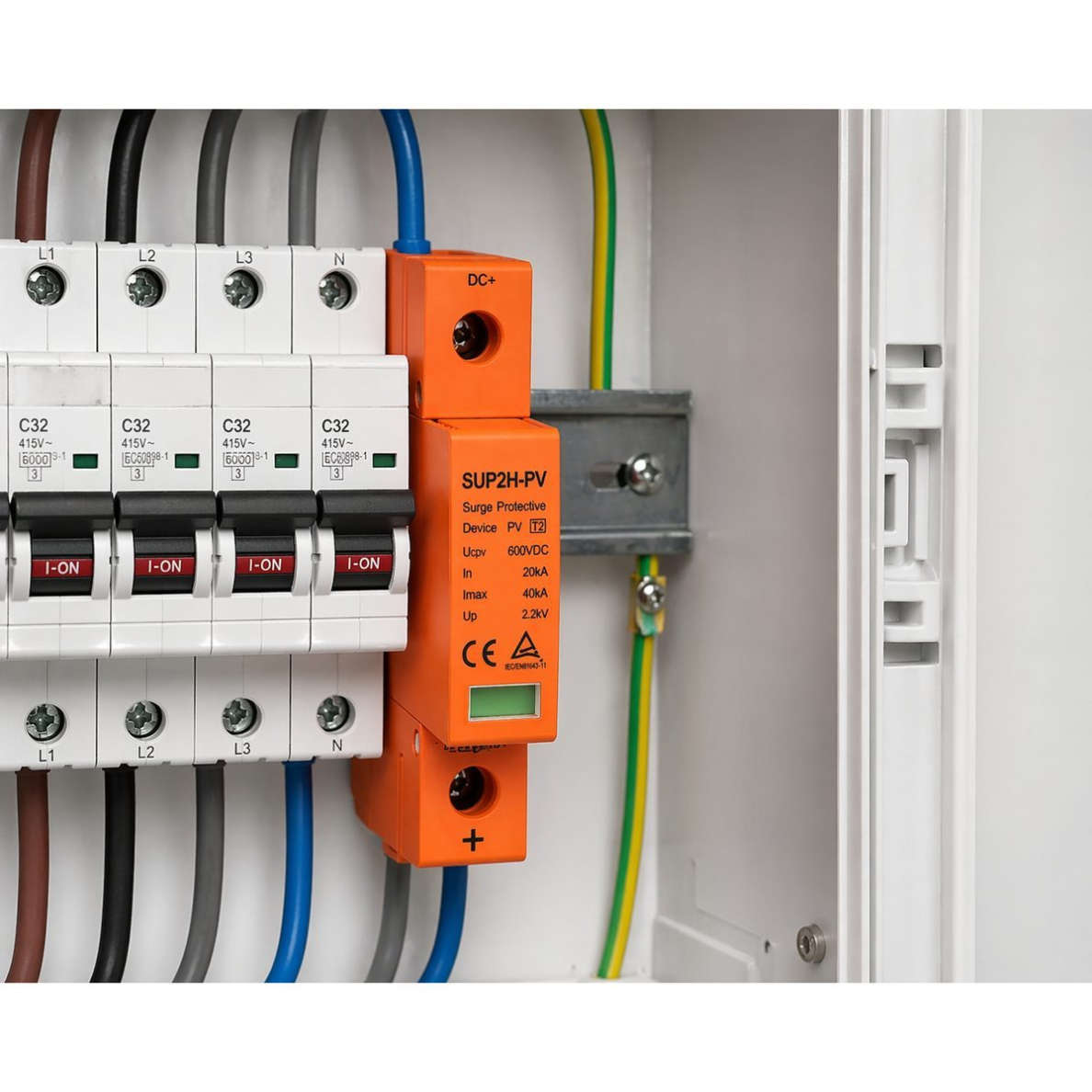

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
