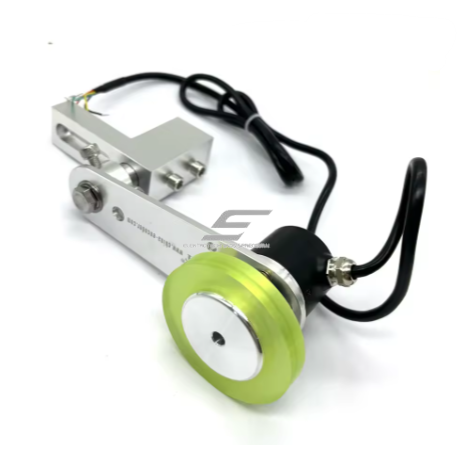

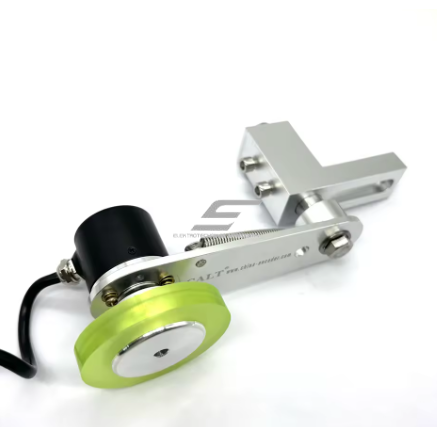

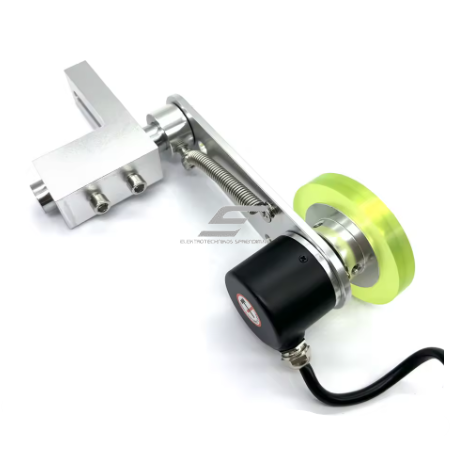

Materiālu garuma mērīšanas ritenīša enkoders | 100–5000 PPR | Ø38 mm | Push-Pull | 5–26 V | Garuma un ātruma mērīšanai

Tehniskās specifikācijas

Darbības princips: optiskais sensors
Funkcija: garuma, ātruma un leņķa mērīšana
Izejas tips: impulsu
Signāls: digitāls
Izejas fāzes: ABZ
Enkodera diametrs: 38 mm
Izšķirtspēja: 100–5000 impulsi uz apgriezienu (PPR)
Barošanas spriegums: 5 V DC vai 5–26 V DC
Montāžas tips: manuāla montāža
Sensora tips: optiskais rotācijas enkoders

Funkcijas

Precīza garuma mērīšana – integrētais mērīšanas ritenis tieši saskaras ar kustīgo materiālu un ģenerē impulsus. Impulsu skaits precīzi atbilst nobrauktajam attālumam.

Reāllaika ātruma mērīšana – enkoders ģenerē impulsu signālu proporcionāli kustības ātrumam, ļaujot sistēmai precīzi noteikt lineāro ātrumu.

Leņķiskās pozīcijas noteikšana – rotācijas tehnoloģija ļauj noteikt leņķisko pozīciju vai apgriezienu skaitu.

Augstas kvalitātes optiskais sensors – optiskais darbības princips nodrošina augstu precizitāti un stabilu signālu pat intensīvā rūpnieciskā vidē.

ABZ fāžu signāls – ļauj noteikt rotācijas virzienu, precīzi skaitīt impulsus un veikt pozicionēšanas funkcijas automatizācijas sistēmās.

Plašs izšķirtspējas diapazons – iespējams izvēlēties no 100 līdz 5000 impulsiem uz apgriezienu.

Pielietojums

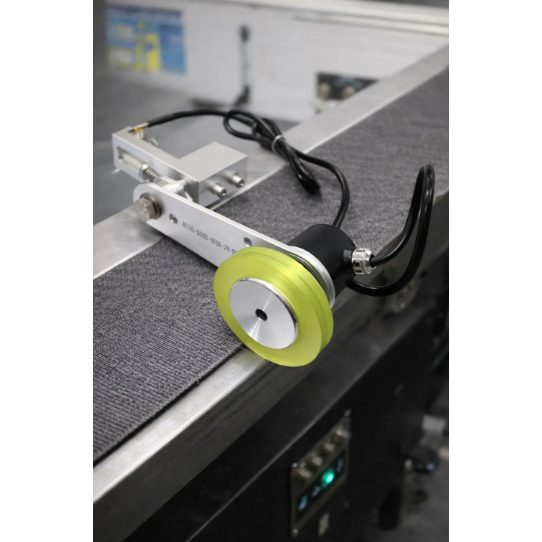

Rūpniecībā: kabeļu un vadu garuma mērīšanas sistēmas, iepakošanas līnijas, tekstila un papīra ražošana, plēves un plastmasas ražošanas līnijas, metāla lentu apstrādes iekārtas, transportēšanas konveijeri.

Automātikā un inženierijā: PLC vadītas garuma mērīšanas sistēmas, kustības kontroles risinājumi, ražošanas procesu uzraudzība.

Priekšrocības

ļoti precīzs optiskais mērīšanas princips
integrēts mērīšanas ritenis
plašs izšķirtspējas diapazons (100–5000 PPR)
stabils ABZ signāls automatizācijas sistēmām
kompakts 38 mm korpuss

Trūkumi

nepieciešams tiešs kontakts ar materiālu
nav piemērots ļoti putekļainai videi bez aizsardzības
