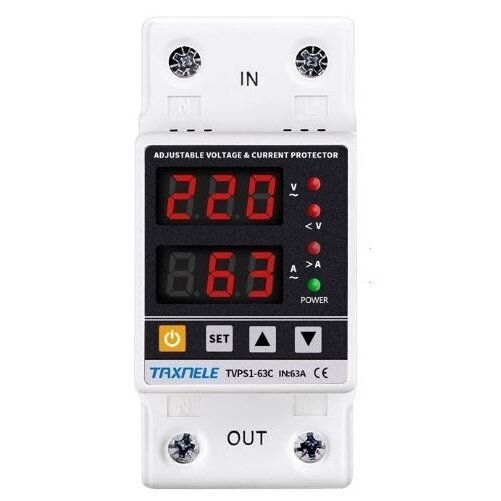

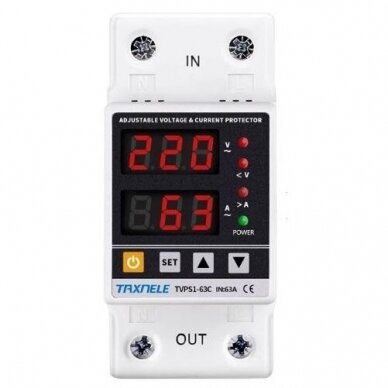

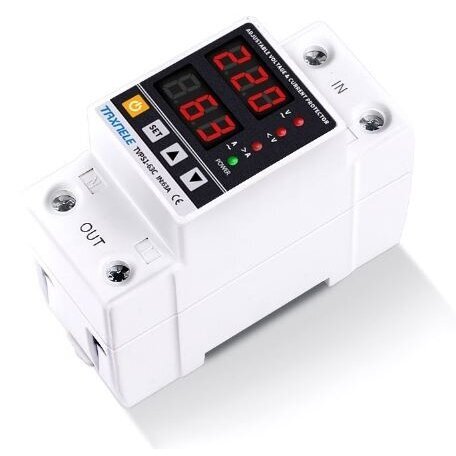

Modulārais | Digitālais sprieguma kontroles relejs | 1F | 63A | 230V | DIN | ETVPS1-63C

Kods: ETVPS1-63C

Jautāt

Pievienot salīdzināšanaiNoņemt no salīdzināšanas Salīdzināt preces (0)

Pievienot vēlmju sarakstam

Cena 30.25 € ar PVN
( 25.00 € bez PVN )

Neapmierina cena? Piedāvā savējo!

Uz grozu

Šis relejs ir paredzēts vienfāzes 230 V elektroinstalācijas un pievienoto ierīču aizsardzībai pret pārspriegumu, pazeminātu spriegumu un pārstrāvu. Tas ir praktisks risinājums mājām, darbnīcām, saimniecības objektiem, tehniskajām telpām un sadales skapjiem, kur nepieciešama automātiska tīkla parametru uzraudzība.

Modulārs digitālais sprieguma kontroles relejs – 1F 63A 230V DIN

Modulārs digitālais sprieguma kontroles relejs, paredzēts vienfāzes 230 V elektrosistēmas aizsardzībai pret bīstamām sprieguma svārstībām, pazeminātu spriegumu, pārspriegumu un pārstrāvu. Relejs pastāvīgi uzrauga tīkla parametrus un, ja iestatītās robežas pārsniedz pieļaujamās vērtības, automātiski atslēdz slodzi. Kad spriegums vai strāva atgriežas iestatītajās robežās, ierīce pēc noteiktā aiztures laika var automātiski atjaunot elektroapgādi.

Galvenā doma:
Šis relejs ir paredzēts, lai aizsargātu vienfāzes 230 V elektroinstalāciju un pieslēgtās ierīces pret pārāk augstu spriegumu, pārāk zemu spriegumu un pārstrāvu. Tas ir praktisks risinājums mājām, darbnīcām, saimniecības objektiem, tehniskajām telpām un elektrosadales skapjiem, kur nepieciešama automātiska tīkla parametru uzraudzība.

Sistēma
1F / 230 V

Strāva
1–63 A

Aizsardzība
Pārspriegums / zems spriegums / pārstrāva

Montāža
DIN sliede

Darbības princips

Sprieguma kontroles relejs pastāvīgi uzrauga vienfāzes elektrosistēmas spriegumu un strāvu. Ja spriegums paaugstinās virs iestatītās augšējās robežas, nokrītas zem iestatītās apakšējās robežas vai slodzes strāva pārsniedz iestatīto robežu, relejs atslēdz elektroapgādi pieslēgtajai slodzei.

Kad tīkla parametri atgriežas drošā diapazonā, relejs pēc noteiktā aiztures laika var automātiski atjaunot barošanu. Tas palīdz aizsargāt elektroierīces no nestabila tīkla, īslaicīgiem sprieguma lēcieniem, sprieguma kritumiem un pārslodzes situācijām.

Kāpēc nepieciešams sprieguma kontroles relejs?
Elektrotīklā var rasties īslaicīgi sprieguma lēcieni, kritumi vai nestabila barošana. Šādas situācijas var sabojāt sadzīves tehniku, elektronikas iekārtas, apkures kontrolierus, sūkņus, automatizāciju vai citas jutīgākas ierīces. Sprieguma kontroles relejs palīdz savlaicīgi atslēgt slodzi un samazināt bojājumu risku.

Tehniskie parametri

Produkta tips	Modulārs digitālais sprieguma kontroles relejs
Tīkla tips	Vienfāzes sistēma / 1F
Nominālā strāva	63 A
Barošana	230 VAC, 50/60 Hz
Nominālais spriegums	230 V
Darba sprieguma diapazons	AC 140–300 V
Aizsardzības funkcijas	Aizsardzība pret pārspriegumu, pārāk zemu spriegumu un pārstrāvu
Automātiska atjaunošana	Ir
Sprieguma kalibrēšana	Spriegums ±10 % regulējams, A13
Strāvas kalibrēšana	Strāva regulējama, A15
Elektroapgādes pārtraukšanas / darbības laiks	0,1–30 s, noklusējuma 1 s
Pārsprieguma robeža	230–300 VAC, noklusējuma 270 V
Pārsprieguma atjaunošanas sprieguma diapazons	225–295 V, noklusējuma 250 V
Pārsprieguma aizsardzības darbības laiks	0,1–30 s, noklusējuma vērtība 1 s
Pārsprieguma atjaunošanas aiztures laiks	1–500 s, noklusējuma 30 s
Zema sprieguma aizsardzības diapazons	140–210 V vai izslēgts, noklusējuma 170 V
Zema sprieguma atjaunošanas sprieguma diapazons	145–215 V, noklusējuma 190 V
Zema sprieguma aizsardzības darbības laiks	0,1–30 s, noklusējuma 1 s
Zema sprieguma atjaunošanas aiztures laiks	1–500 s, noklusējuma 30 s
Pārstrāvas regulēšanas diapazons	1–63 A, noklusējuma 40 A
Pārstrāvas darbības laiks	0,1–30 s, noklusējuma 1 s
Pārstrāvas atjaunošanas aiztures laiks	1–500 s, noklusējuma 30 s
Ieslēgšanas aiztures laiks	1–500 s, noklusējuma 10 s
Enerģijas patēriņš	< 2 W
Elektromehāniskais kalpošanas laiks	Aptuveni 100 000 reižu
Rūpnīcas iestatījumu atjaunošana	Nospiediet pogu uz leju un turiet ilgāk par 12 s
Bojājuma pārbaude	Nospiediet pogu uz augšu un turiet ilgāk par 12 s
Montāža	Montāža uz DIN sliedes

Kur tiek izmantots?

Dzīvojamās mājās – sadzīves tehnikas, apkures kontrolieru, sūkņu un elektronikas aizsardzībai.
Dzīvokļos un kotedžās – vienfāzes elektroinstalācijas sprieguma kontrolei.
Darbnīcās un garāžās – instrumentu, kompresoru, automatizācijas un tehniskā aprīkojuma aizsardzībai pret sprieguma svārstībām.
Saimniecības objektos – sūkņu, ventilatoru, dzesēšanas, apkures un citu 230 V ierīču aizsardzībai.
Elektrosadales skapjos – kā modulāra DIN sliedes ierīce vienfāzes līnijas kontrolei.

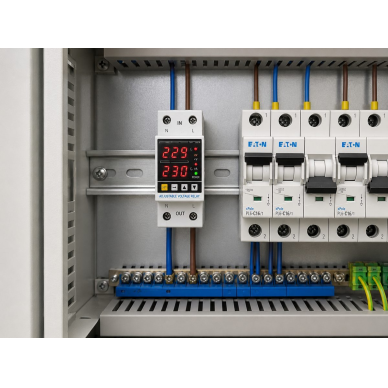

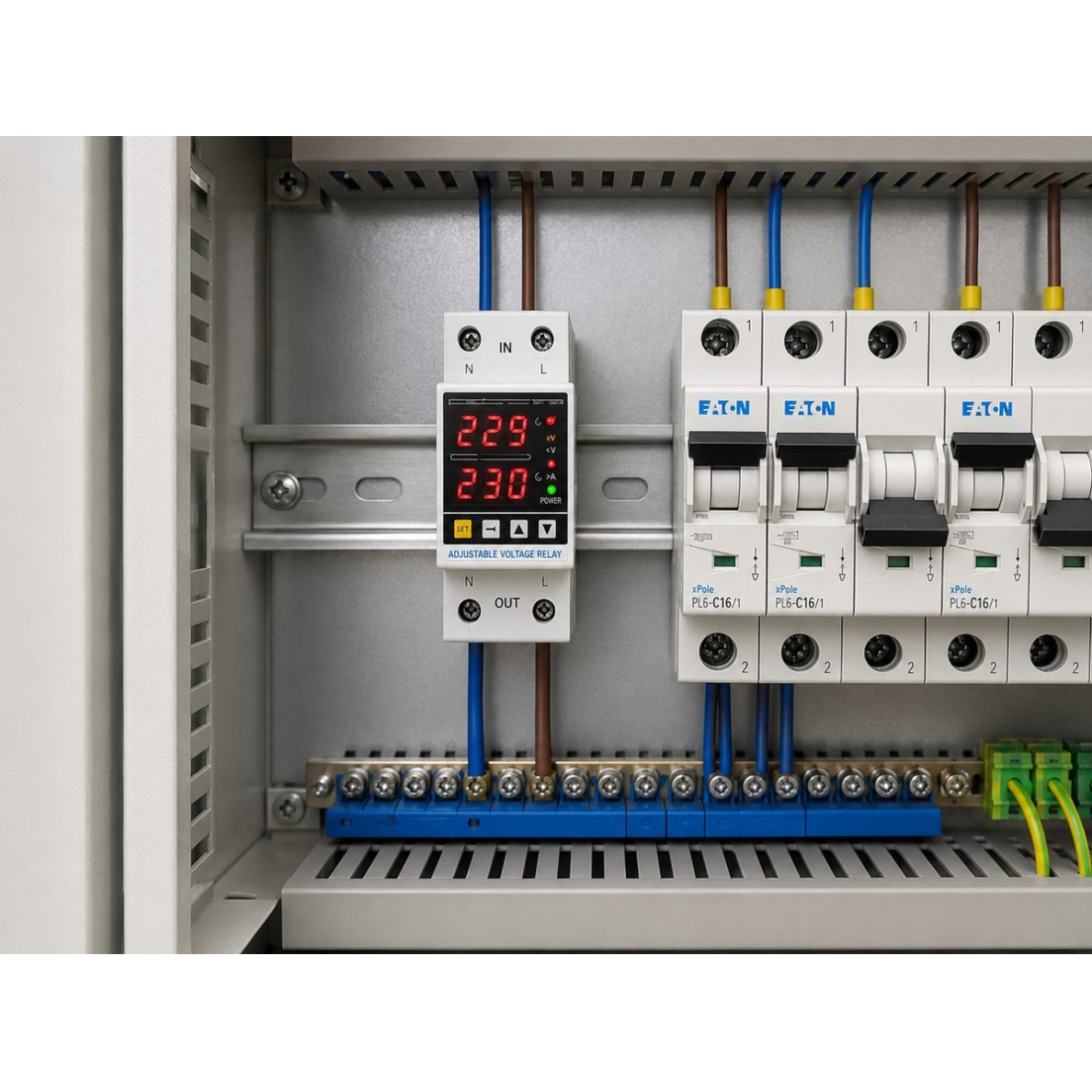

Praktisks montāžas piemērs

Piemēram, relejs tiek montēts elektrosadales skapī uz DIN sliedes pirms aizsargājamās vienfāzes slodzes vai slodžu grupas. Ierīce uzrauga tīkla spriegumu un strāvu, un, pārsniedzot iestatītās robežas, atslēdz barošanu. Kad spriegums un strāva atgriežas drošā diapazonā, relejs pēc noteiktā aiztures laika var automātiski ieslēgt barošanu.

Šāds risinājums ir noderīgs vietās, kur elektrotīkls ir nestabils, bieži rodas sprieguma kritumi, lēcieni vai ir vēlme papildus aizsargāt dārgākas elektroierīces.

Plusi

Uzticama ierīču aizsardzība – palīdz aizsargāt pret pārāk zemu un pārāk augstu spriegumu.
Pārstrāvas kontrole – ļauj iestatīt strāvas robežu līdz 63 A.
Automātiska atjaunošana – barošanu var atjaunot automātiski pēc noteiktā aiztures laika.
Regulējami parametri – iespējams iestatīt sprieguma, strāvas un aiztures robežas pēc vajadzības.
Ilgāks ierīču kalpošanas laiks – samazina bojājumu risku nestabila tīkla dēļ.
Zems enerģijas patēriņš – patērē mazāk nekā 2 W.
Montāža uz DIN sliedes – viegli integrējams elektrosadales skapī.

Mīnusi / ierobežojumi

Tikai vienfāzes sistēma – relejs paredzēts 1F / 230 V tīklam, tāpēc nav piemērots trīsfāžu sistēmām bez papildu risinājumiem.
63 A strāvas robeža – lielākām slodzēm nepieciešams cits risinājums vai papildu kontaktora shēma.
Neaizstāj visus aizsardzības aparātus – relejs nav automātslēdzis, RCD vai pārsprieguma aizsardzības ierīce.
Nepieciešami pareizi iestatījumi – nepareizi izvēlētas robežas var izraisīt nevajadzīgu atslēgšanos vai nepietiekamu aizsardzību.
Sākotnējās iegādes izmaksas – papildu ierīce elektrosadales skapī, tomēr tā var palīdzēt samazināt iekārtu bojājumu risku.

Drošības un montāžas piezīmes

Sprieguma kontroles relejs ir elektrosadales skapja aizsardzības un vadības komponents, tādēļ pirms montāžas jānovērtē slodze, kabeļu šķērsgriezumi, automātslēdža nomināls, zemējums, aizsardzības ierīces un konkrētā elektriskā shēma.

Montāža jāveic kvalificētam elektriķim, ievērojot spēkā esošās elektrodrošības prasības.
Nedrīkst pārsniegt 63 A nominālo strāvu – lielākām slodzēm nepieciešams papildu risinājums.
Relejs neaizstāj automātslēdzi – ķēdei joprojām nepieciešama aizsardzība pret īssavienojumu un pārslodzi atbilstoši shēmai.
Relejs neaizstāj RCD / RCBO – cilvēku aizsardzībai pret noplūdes strāvu nepieciešamas atsevišķas aizsardzības ierīces.
Relejs neaizstāj pārsprieguma aizsardzības ierīci – aizsardzībai pret zibeni un impulsu pārspriegumiem nepieciešams SPD.
Pirms lietošanas jāiestata piemērotas sprieguma, strāvas un aiztures robežas atbilstoši konkrētajai iekārtai.

Ātra izvēles rokasgrāmata

Tas ir piemērots risinājums, ja nepieciešama vienfāzes 230 V elektrosistēmas aizsardzība pret pārāk augstu spriegumu, pārāk zemu spriegumu un pārstrāvu. Relejs tiek montēts uz DIN sliedes un ļauj regulēt svarīgākos darbības parametrus atbilstoši konkrētajai slodzei.

Sistēma
1F / 230 V

Strāva
1–63 A

Aizsardzība
OV / UV / OC

Montāža
DIN sliede

Piemērots, ja nepieciešams:

aizsargāt 230 V vienfāzes elektrolīniju;
uzraudzīt pārāk augstu un pārāk zemu spriegumu;
izmantot pārstrāvas robežas iestatīšanu līdz 63 A;
automātiski atjaunot barošanu pēc tīkla parametru stabilizēšanās;
montēt aizsardzību elektrosadales skapī uz DIN sliedes.

Pārbaudiet pirms montāžas:

vai sistēma ir vienfāzes 230 V;
vai slodzes strāva nepārsniedz 63 A;
vai lielākai slodzei nepieciešama papildu kontaktora shēma;
vai iestatītās sprieguma robežas ir piemērotas aizsargājamai iekārtai;
vai ķēdē ir paredzēti automātslēdži, RCD / RCBO un SPD, ja tie nepieciešami.

Svarīgs atgādinājums:
Šis relejs ir sprieguma un strāvas kontroles ierīce. Tas nekompensē spriegumu, nefiltrē traucējumus un neaizstāj automātslēdzi, RCD / RCBO vai pārsprieguma aizsardzības ierīci. Aizsardzības jāizvēlas atbilstoši konkrētajai elektriskajai shēmai.

BUJ – biežāk uzdotie jautājumi

Kam paredzēts šis sprieguma kontroles relejs?
Tas ir paredzēts vienfāzes 230 V elektrosistēmas aizsardzībai pret pārāk augstu spriegumu, pārāk zemu spriegumu un pārstrāvu.

Vai šis relejs ir piemērots trīsfāžu sistēmai?
Nē. Šis modelis ir paredzēts vienfāzes 230 V sistēmai. Trīsfāžu sistēmai jāizmanto trīsfāžu sprieguma kontroles relejs vai cits piemērots risinājums.

Vai relejs automātiski ieslēdz barošanu pēc bojājuma?
Jā, relejam ir automātiskās atjaunošanas funkcija. Barošanu var atjaunot pēc noteiktā aiztures laika, kad spriegums un strāva atgriežas drošā diapazonā.

Vai šis relejs aizstāj automātslēdzi?
Nē. Relejs uzrauga spriegumu un strāvu, taču tas neaizstāj automātslēdzi, kas aizsargā pret īssavienojumu un pārslodzi atbilstoši elektriskajai shēmai.

Vai šis relejs aizstāj pārsprieguma aizsardzības ierīci?
Nē. Aizsardzībai pret zibeni un impulsu pārspriegumiem nepieciešama atsevišķa pārsprieguma aizsardzības ierīce SPD.

Kā atjaunot rūpnīcas iestatījumus?
Norādīts, ka jāspiež poga uz leju un jātur ilgāk par 12 sekundēm.

Kā veikt bojājuma pārbaudi?
Norādīts, ka jāspiež poga uz augšu un jātur ilgāk par 12 sekundēm.

Vieda vienfāzes elektrolīnijas aizsardzība pret sprieguma svārstībām

Digitālais sprieguma kontroles relejs palīdz aizsargāt 230 V elektroiekārtas pret pārāk augstu spriegumu, pārāk zemu spriegumu un pārstrāvu, automātiski atslēdzot slodzi bīstamu tīkla parametru laikā.

Pateicoties regulējamām robežām, automātiskai atjaunošanai, montāžai uz DIN sliedes un 63 A nominālajai strāvai, šis relejs ir praktisks risinājums māju, darbnīcu, saimniecības un tehnisko objektu elektrosadales skapjiem.

Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.

CE sertifikāts – drošības, kvalitātes un atbilstības garantija

Šis produkts ir marķēts ar CE zīmi, kas apliecina atbilstību visām piemērojamām Eiropas Savienības direktīvām un regulām. CE marķējums nav tikai formalitāte – tas ir svarīgs kvalitātes un drošības rādītājs, kas nodrošina, ka produkts ir pienācīgi novērtēts, pārbaudīts un droši lietojams visā ES tirgū.

CE sertifikācija nozīmē, ka produkts ir novērtēts pēc galvenajiem kritērijiem:

Drošības prasības – nodrošina, ka produkts nerada risku lietotājam vai videi
Elektromagnētiskā saderība (EMC) – ierīce netraucē citu iekārtu darbību un ir izturīga pret ārējiem traucējumiem
Vides standarti – atbilst spēkā esošajām ekoloģijas un materiālu prasībām
Ekspluatācijas uzticamība – produkts piemērots ilgstošai lietošanai paredzētajam mērķim

CE marķējums ļauj:

legāli piegādāt un izmantot produktu visās ES valstīs
nodrošināt augstu kvalitātes un drošības līmeni
izmantot produktu sadzīves, komerciālajā un rūpnieciskajā vidē

CE zīme ir ražotāja atbildības deklarācija, kas apliecina produkta atbilstību visiem piemērojamajiem standartiem un ES normatīvajiem aktiem.

Ko tas nozīmē jums kā pircējam?

Droša lietošana ikdienā
Uzticama darbība un mazāks bojājumu risks
Atbilstība ES normām un prasībām
Piemērots profesionāliem risinājumiem
